Рішив поділиться інформацією, яку нарив в Інтернеті та ідеями, якіутворилися в моїй голові.
/>

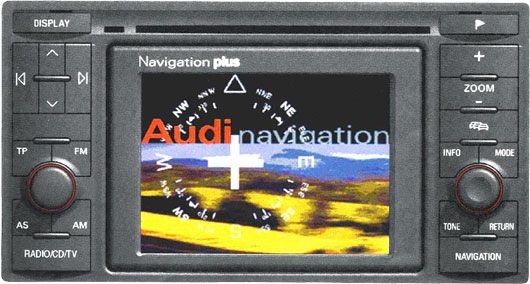

Хотілося навчити Navigation PLUS бачити камеру заднього виду, відтворювати ДВД і МР3 музику з флешки Є багато рішень цієї напасті (я вибрав найпростішу і замінив магнітолу https://megadriver.org…korrozia/journal/2520915/але ми зараз не про це), за наявностіштатного ТВ-тюнера можна підпаяти тюльпани і підключити практичнобудь-який відео пристрій (про це на форумі вже написано так що небудемо заглиблюватися) Якщо ні ТВ-тюнера можна купити відеоінтерфейс і за його допомогою так само підключити будь-який відеопристрій (про це також докладно написано) Купити і підключитиемулятор СД-ченджера взагалі найпростіший і популярнішийваріант.
Я ось маю інформацію як Navigation PLUS можна навчити розуміти ДВД, МР3, і керувати всім цим з керма навіть якщо у вас не мульти кермо, заінтриговані?

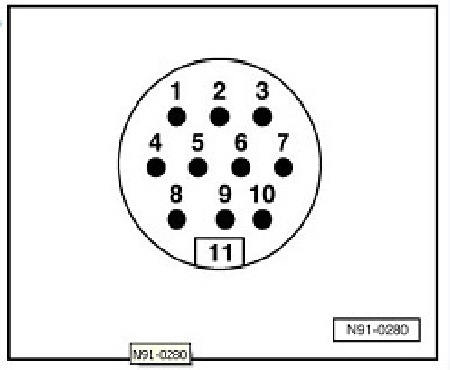

Як виявилося все геніальне просто, на тильній стороні магнітоли єкруглий 11-контактний роз'єм сигналу зображення який дуже схожий нарідкісний MINidIN 10 PIN ось він:знайомий цей роз'єм з роз'ємомSCART хто не знає ось він:
розпинання
<
для їхнього благополучного знайомства паяємо кабель зрозпинуванням:
MINidIN — SCART
1 ------------ 4
<
2 ------------ 3
3 ------------ 1
4 ----- ------- 19
5 ------------ 17
6 — не використовується
7 — 10kOm - 8
8 ------------ 7
9 ------------ 11
> 10 ---------- 15

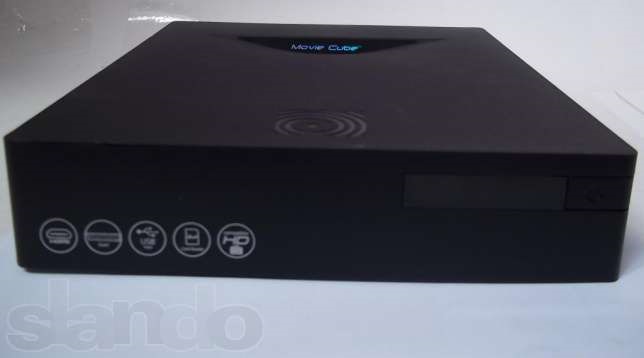

Після це беремо звичайний домашній ДВД зі SCART підключаємо інасолоджуємося. Але я б придбав медіаплеєр наприклад Emtec MovieCube K130 ось він:як на мене чудове доповнення б/в 50 у.О, SCART наборту, читає все з флешок і має свій жорсткий диск, живиться від220 і від 12 вольтової бортової мережі, чудово влазить у бардачок ічитає все що можна, синхронізується з усім, є навіть варіанти зцифровим ТВ-тюнером, Інтернетом і вбудованою відео приставкою зджойстиками на проводах чи то пак кому чого нудно але і купуємо.Значить так, тепер ми використовуємо Navigation PLUS як підсилювачі монітор, управління медіаплеєром тільки з пульта, на магнітоліможна регулювати тільки звук. Але це не біда.
Розбираємо медіаплеєр випаюємо ІЧ датчик і виводимо його десь білякерма, тепер можна керувати музикою пультом навіть при закритомубардачку! :) Але я б рекомендував придбати універсальнийпрограмований пульт на кермо як ось цей:
запрограмувати основні команди зі штатного пульта медіаплеєра танасолоджуватися бюджетною медіасистемою вартістю до 100 у.О.
Запитайте мене чому я так не зробив? а купив новий магнітофон. Всепросто ЧАС, на даний момент немає можливості танцювати з паяльникомнавколо машини на і умов належних нема, ХОЛОДНО, просто неба особіне напаяєшся.
Коментарі20
Аmino 110 можна використовувати замість ти тюнера?
не готовий відповісти, не стикався.
А якщо на моїй магнітолі тільки сиди і радіо.на цій кнопці не намальовано відео
суля по всьому у вас більш проста версія Navi PLUS
Є ще непогана річ для останнього-універсальний адаптер. Кнопки на кермі робите резистивними і прошиваєте пристрої під ваші резистори. А на виході-виходять дані як з пульта. І так будь-яке кермо до будь-якої магнітоли яка управляється з пульта.
Чи можна підключити до голови не маючи тюнера — Мобільний цифровий медіаплеєр Sarotech Abigs DVP-260S Відеосигнал на виході Composite, HD Component Аудіосигнал на виході Вбудований FM передавач (тільки на вихід), цифровий 5.1-канальний (стерео)www.sa...
а на яку клавішу буде вкл ДВД? якість відео яке? якість звуку? чи є перешкод на радіо?
з магнітоли через цей кабель на медіаплеєр? Або для цього всього потрібний ще оригінальний тв-тюнер?
А де купити цей minidin? У сенсі штекер чи кабель?
З паянням все відмінно, раз 10 перевіряв. А де режими перемикати?
в меню апарату який до магнітолі підключаєш
Korrozia, велике вам людське ДЯКУЄ Поміняв налаштування і в мене все вийшло, все працює. ДЯКУЮ, ДЯКУЮ
завжди будь ласка, чекаємо на звіт!
Постараюсь )
як у тебе могло все вийти по цій пайці? на цій пайці все налаштовано на вихід, а провід повинен працювати на вхід
Шановний Korrozia, я спаяв кабель, підключив до Navi і до інтерфейсу. Звук є а картинка відсутня чорний екран. Може підкажете що робити. може є якийсь секрет?
необхідно по клацати режими SECAM, PAL, NTSC. Якщо я не помиляюся, має бити NTSC. Або помилився при пайці
шановний автор статті, намалюйте будь ласка докладніше схему спайки даного кабелю, дуже не хочеться помилитися (де на скарті 1,2,3 і т.д.)

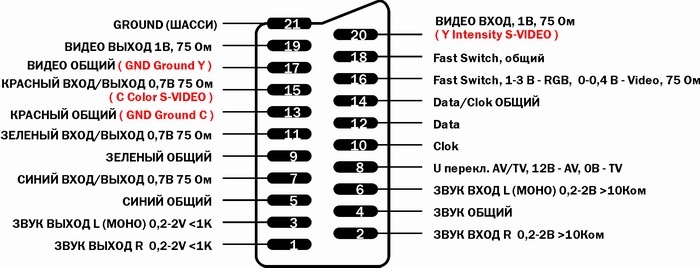

на прохання трудящих виклав розпинування SCARTа. На розніманні зазвичай написано де який пін.
шановний автор статті, намалюйте будь ласка докладніше схему спайки даного кабелю, дуже не хочеться помилитися
