Встановлення сигналізації (ч. 1)

Доброго часу доби, дорогі передплатники та читачі бортовогожурналу моєї машини.

Була у мене ось така сигналізація Doberman LY -958 (а була вона умене ще давно знята з другого Ford Sierra, яка на жаль пішла вметалом), ну і було вирішено її ставити на машину.
комплекті у мене було:- інструкція зі схемою підключення; - блоксигналізації; - сирена з кріпленням; - роз'єм з проводкою накерування закриття/відкриття;
— роз'єм з проводкою на живлення та сигнали для блокусигналізації;
— датчик удару;
— світловий індикатор; < br/>
— два брелоки від сигналізації.

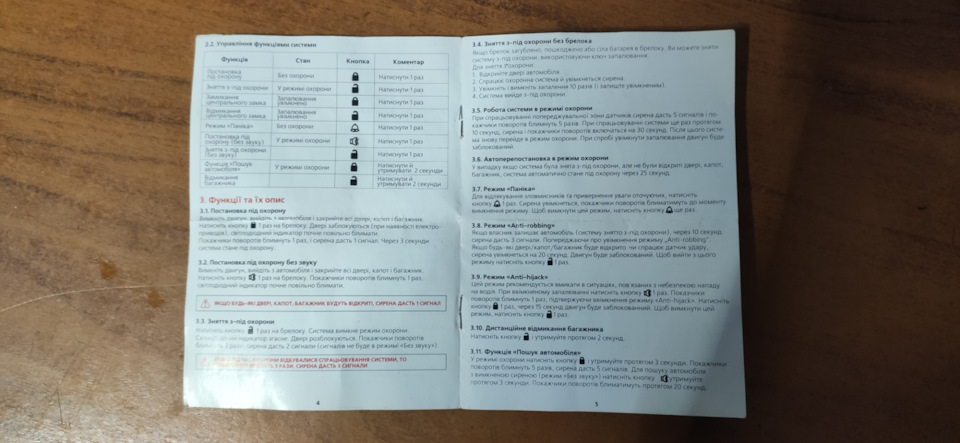

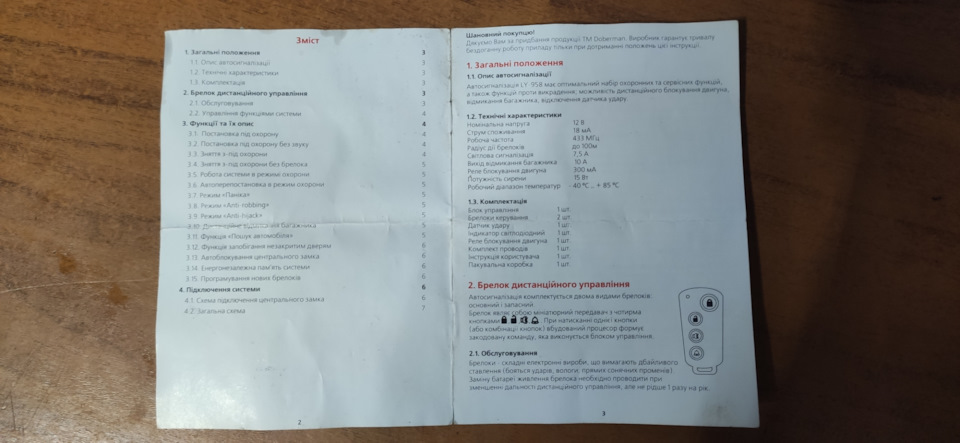

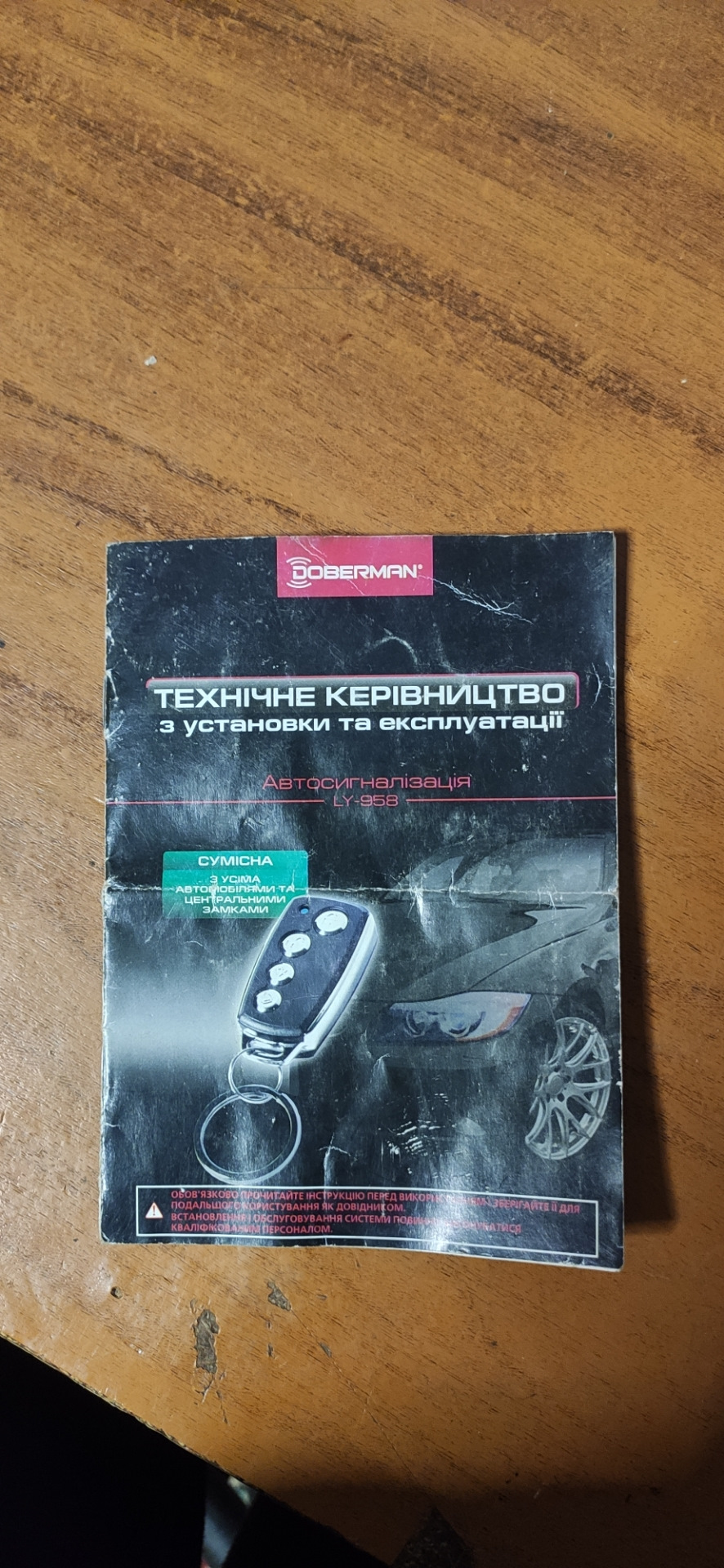

Інструкція до сигналізації

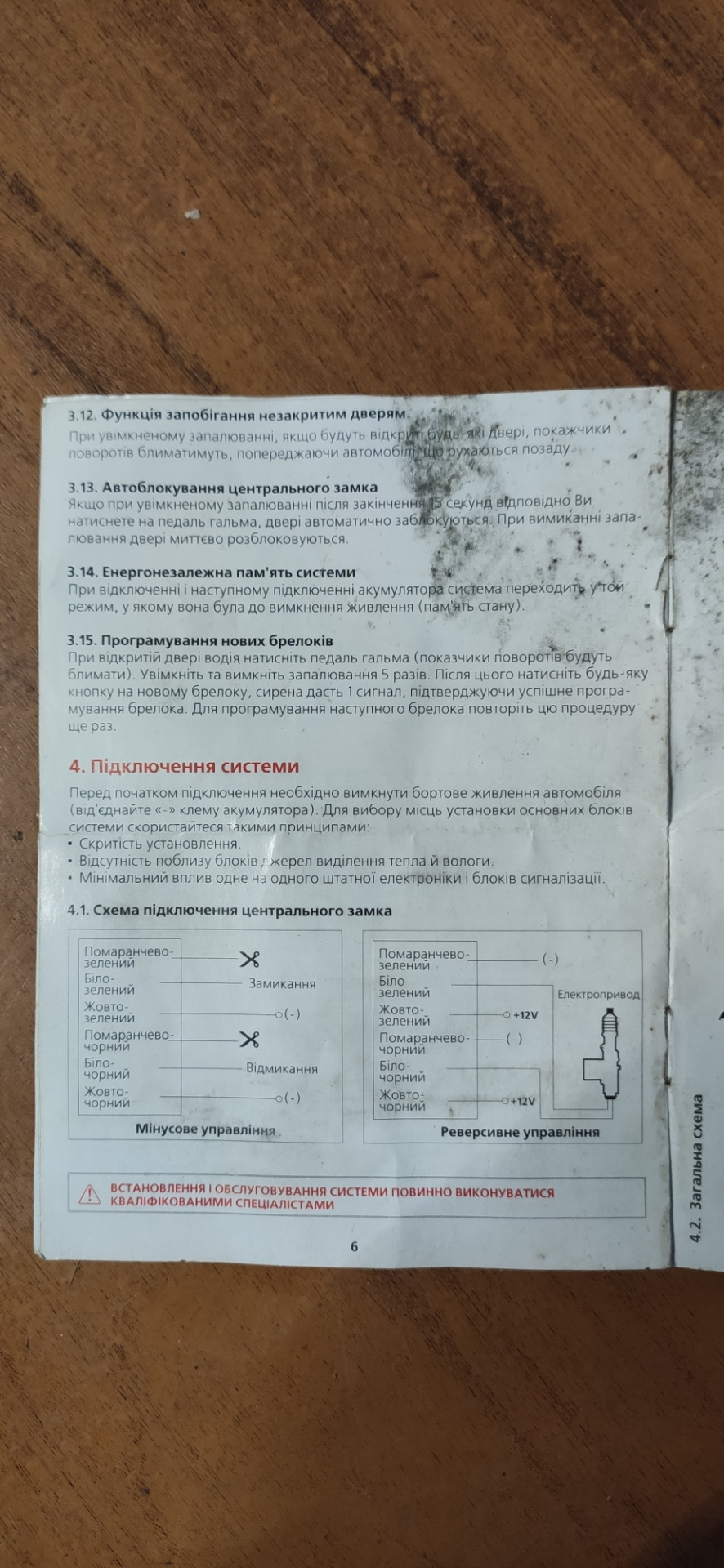

Схеми підключення закриття/відкриття сигналізацією

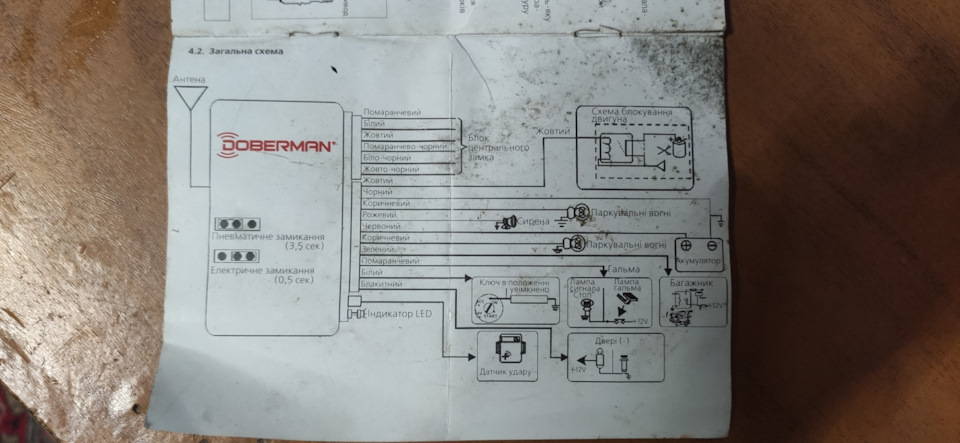

Схема підключення сигналізації
Безпосередньо сам блок сигналізації Doberman LY- 958
Піни для підключення проводки
Сирена
Сирена однотональна потужністю 15W
Проводи на самій сирені довелося відновлювати, так як вони булидуже короткими
Ну і безпосередньо сирена з кріпленням Блок сигналізації зі всієюпроводкою
Проведення для закриття/відкриття
Провід для блокування двигуна
Проведення на датчик дверей, педаль гальма, замок запалювання, сирену
Провід для відкриття багажника
Провід з запобіжниками на 10А кожен — світловий індикація (абогабаритами, або поворотниками) Датчик удару Світлова індикаціяБезпосередньо два брелки сигналізації вже на ключах Далі будемопрокладати всю проводку, підключатися в потрібні нам проводипроводки Audi .

Продовження слідує…
