Відкриття кришки багажника з кнопки (ч. 1)

Доброго часу доби, дорогі передплатники та читачі бортового журналумоєї машини. Харчування соленоїда для відкриття кришки багажника ізалишалося лише придумати і встановити соленоїд. Повний комплект, це замок, під дві тяги і самі тяги, штатний соленоїд відкриттябагажника і всю проводку буде не дуже легко і просто, тому буловирішено ставити свій варіант.

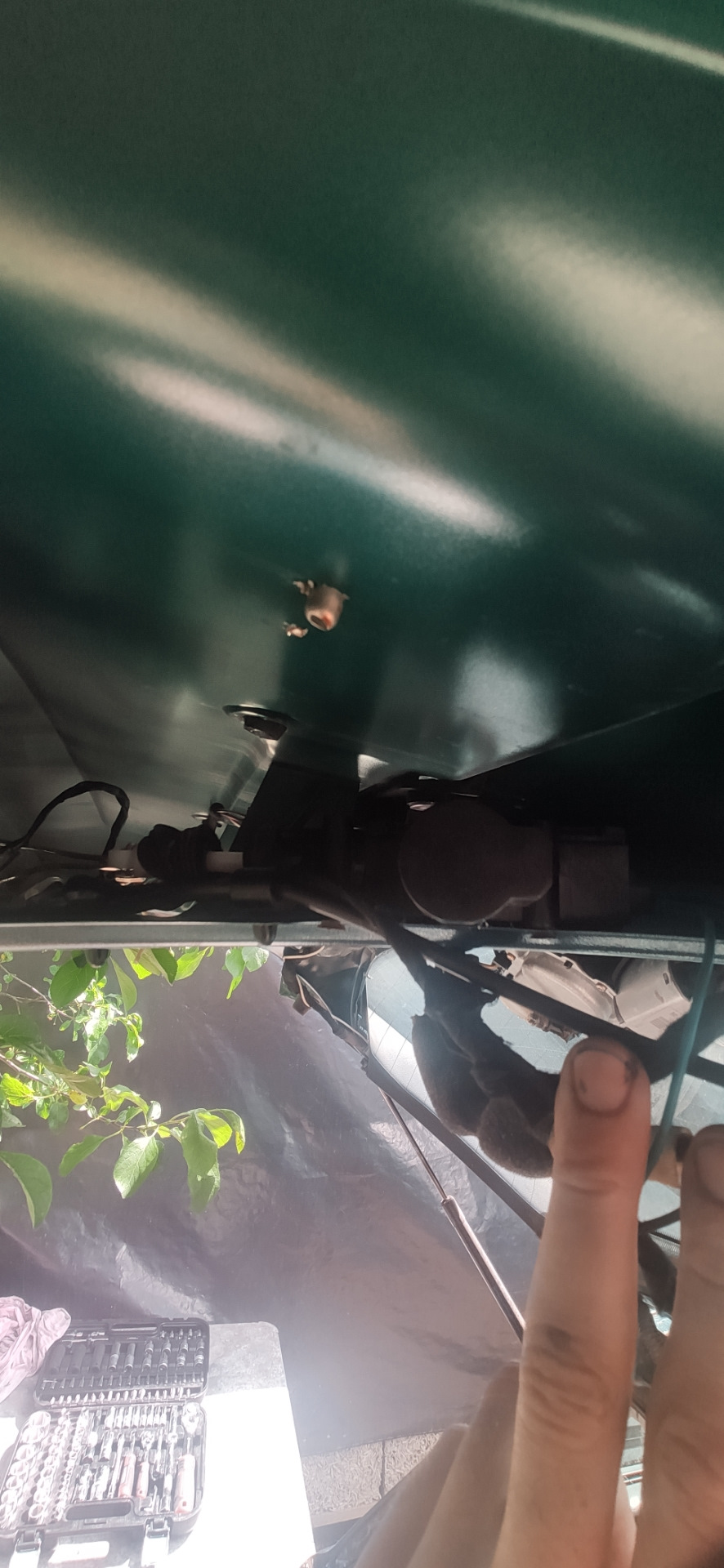

> Було знайдено і придумано місце для установки соленоїда і передтим як його кріпити, вигнув тягу від соленоїда до тяги замкубагажника, скріпив їх і перевірив щоб усе було ок і все булодобре.

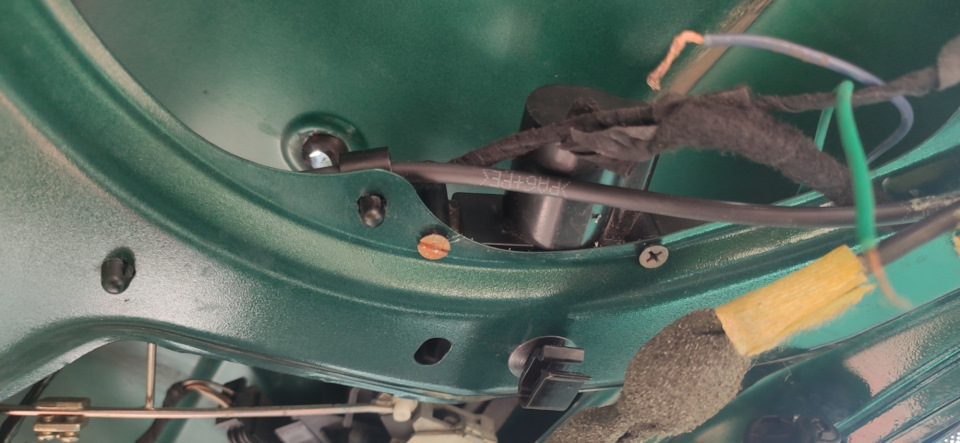

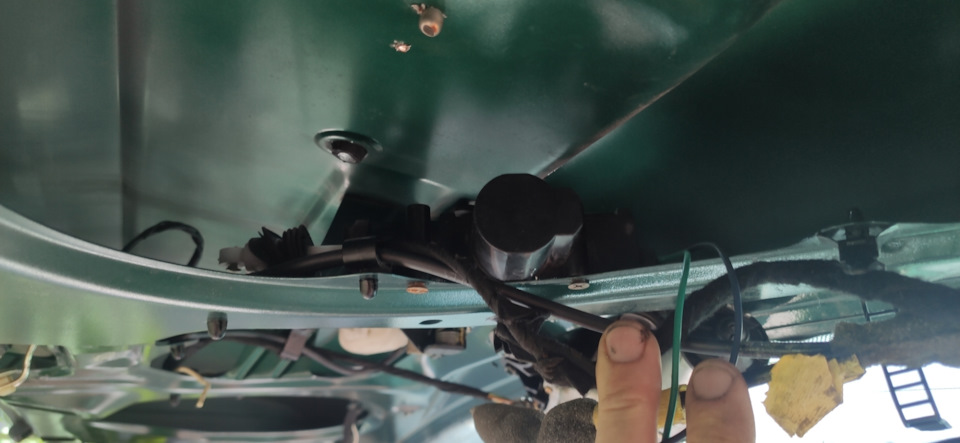

Соленоїд

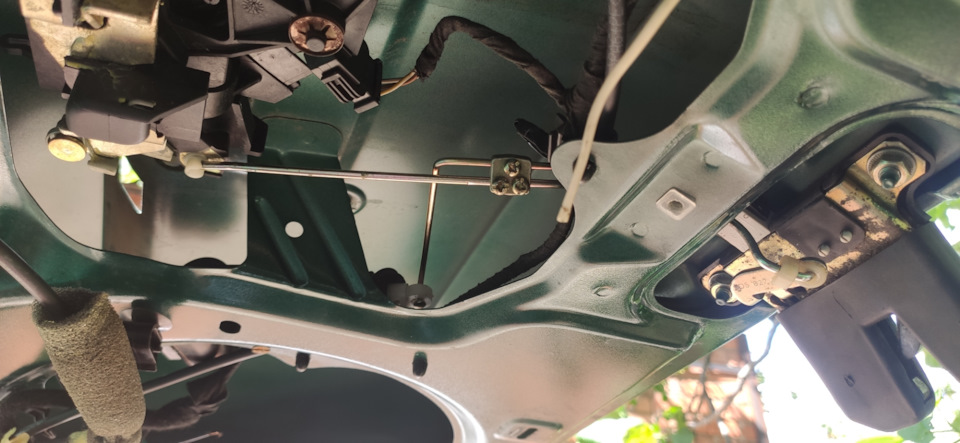

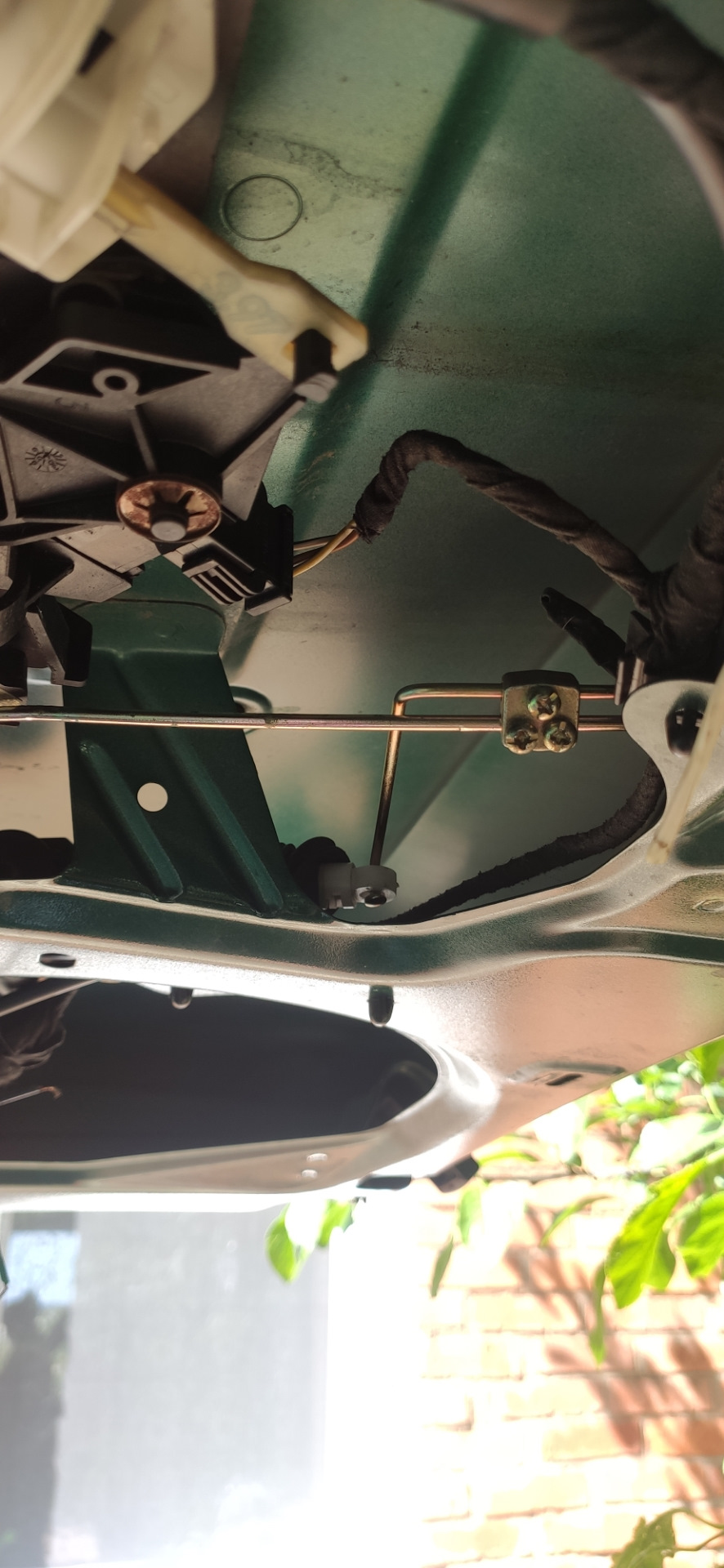

Ну і відповідно тяга від соленоїда до тяги замку
Відкриває кришку багажника як із закритим ЦЗ так і з відкритим.

Далі треба було запитати соленоїд. Мінус поки що я поставив безклеми (оскільки її не було) під болт кріплення лижі зпідсвічуванням номера, а плюс я запив на заздалегідь прокладенийпровід.

Мінус поки що стоїть без клеми, але як куплю зроблю на клемі
Ну і власне плюс від соленоїда
І провід, що йде до блоку сигналізації, що відповідає за відкриттякришки багажника з кнопки
Після цього збираємо до кінця обшивку кришки багажника і йдемо всалон до блоку сигналізації.

Тепер тут нам знадобиться запобіжник на 10 А, нормально розімкненереле, 6 клем "мама". Із запобіжником на 10 А
Нормально розімкнене реле

Так само постало питання щодо кріплення реле і рішення знайшло дужешвидко, поставив у штатне місце роз'ємів під реле, стало дужедобре.
< /p>
Ось як це виглядає

Далі необхідно просто підігнати довжину всіх проводів, обтиснутиклеми, поставити скрізь термоусадки і зібрати всю системивоєдино.

Все підключено і укладено Плюс узяв на контакті під планкою дляреле, тимчасово без клеми, куплю клеми і поставлю їх Ну ізапобіжник під штатним блоком запобіжників Схема використовував осьтаку ось, єдине поки без кнопки:
— провід із соленоїда на клему "30" на реле;
— провід із блоку сигналізації на клему "86" на реле;
— дроти від запобіжника на клеми "85" і "87" на реле.
Схему використовував ось такуєдине поки що без кнопки Що стосуєтьсяроботи всієї системи, то працює все дуже добре і чудово. Якщозатиснути кнопку відкриття на брелоку на 2 секунди, відкриваєтьсябагажник. Трохи згодом потрібно ще купити і поставити кнопкубезпосередньо в салон. Тепер збираємо все назад і радіємо данійфункції. Всім дякую за увагу. Далі буде ще більше цікавого танового. Залишайтеся з нами, ставте лайки та підписуюсь хто це ще незробив.
