— 10 шт клем "мама";
/>
— 2 шт клем "земля" 5 мм;
— 2 шт клем "земля" 6 мм;
— 2 шт клем "земля" 8 мм; br/>
— кнопка відкриття багажника ВАЗ 2110.
Все це обійшлося в 73 грн.

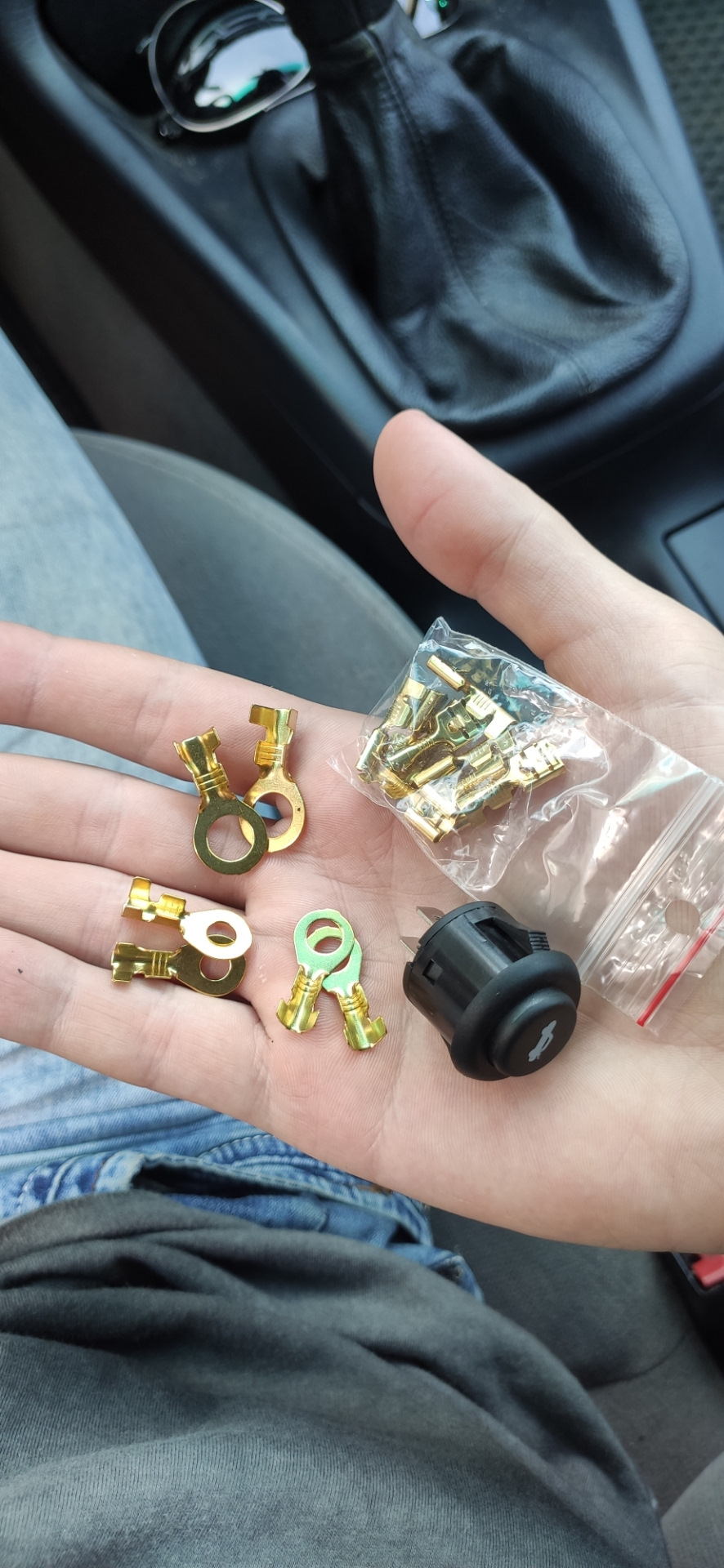

Ось весь набір який нам необхідний

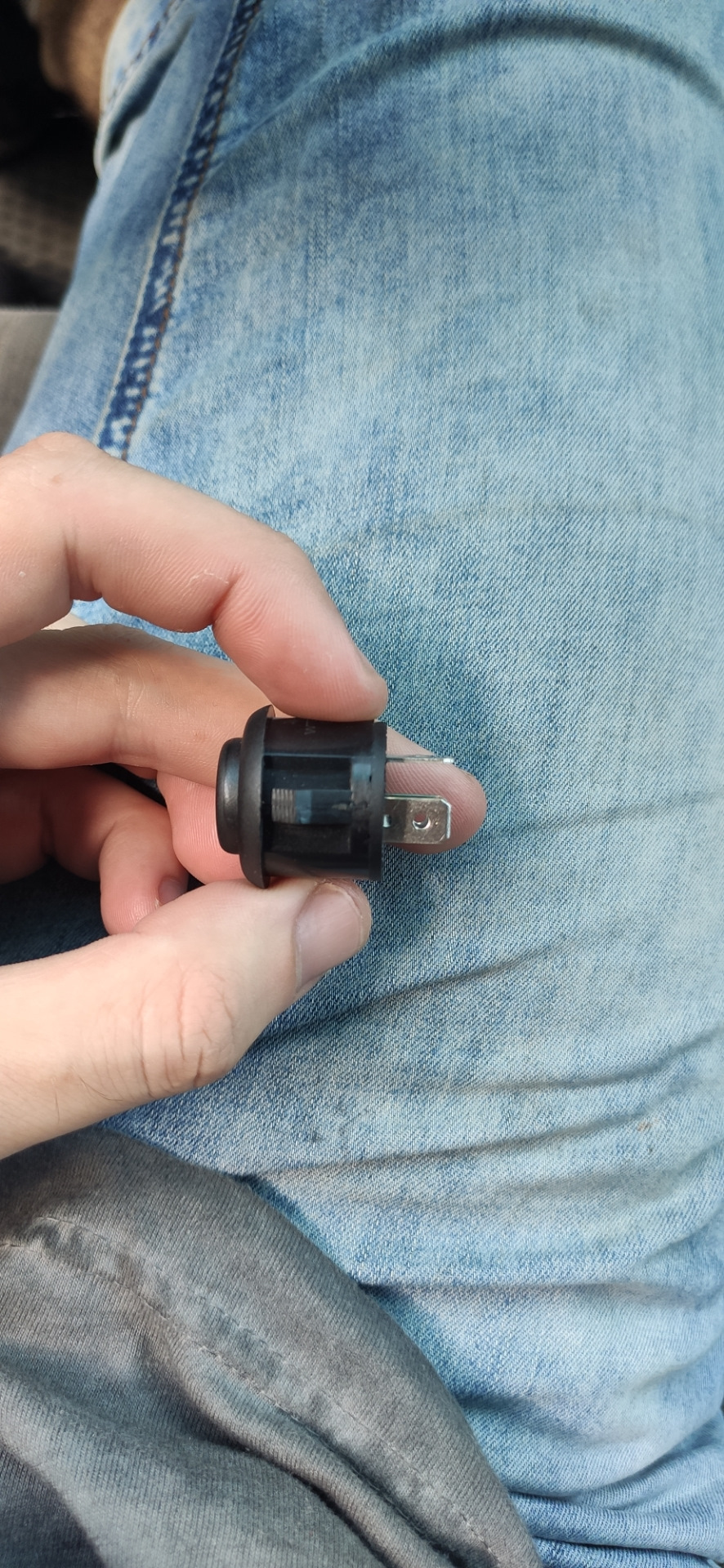

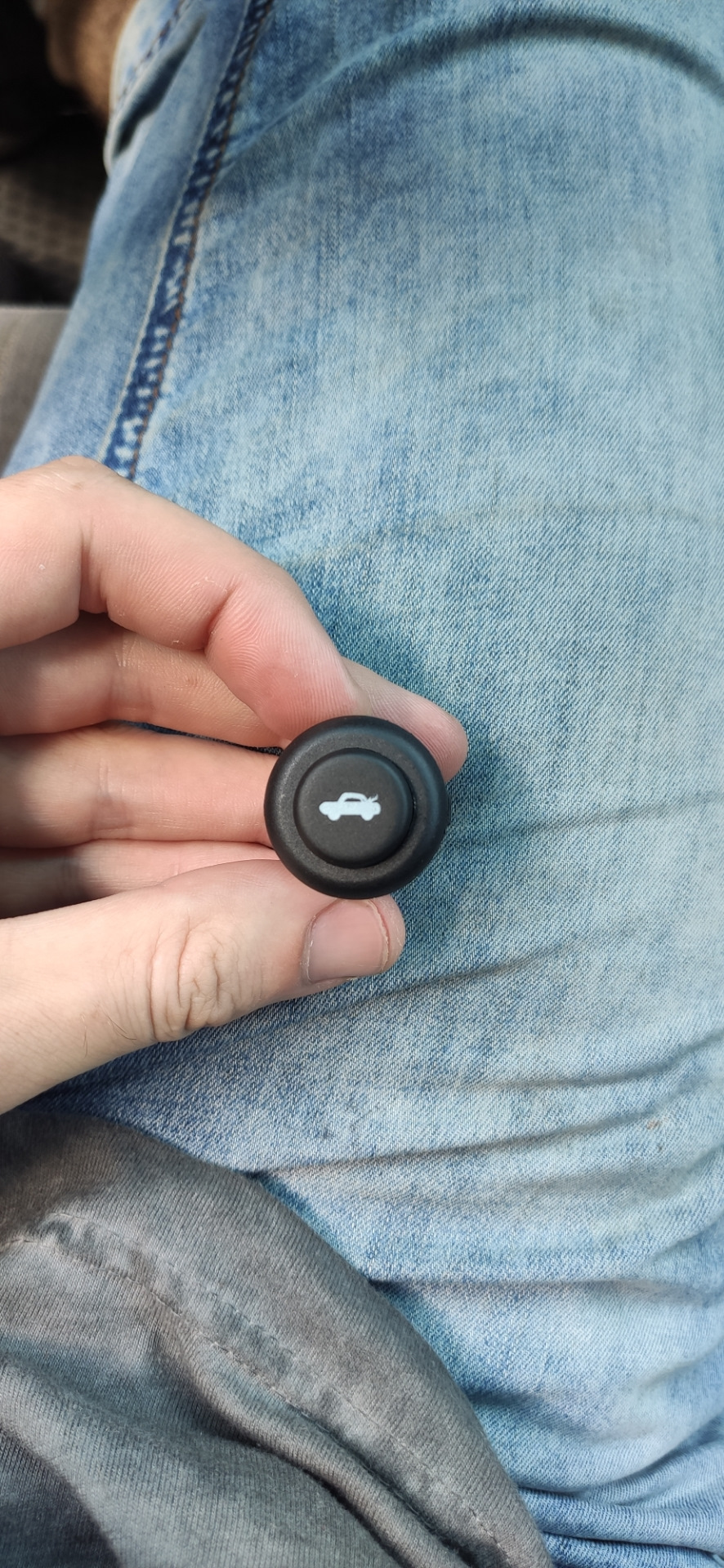

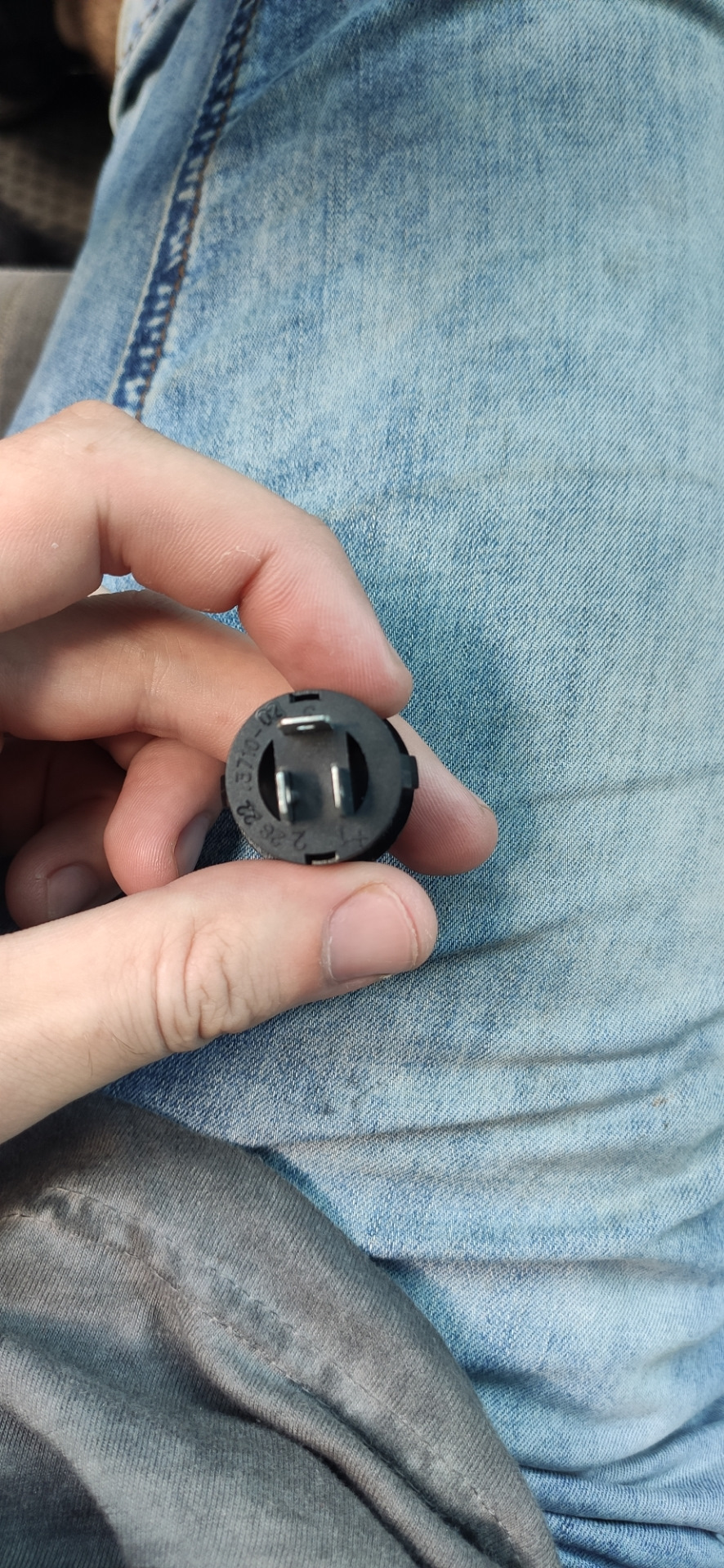

Кнопка відкриття багажника ВАЗ 2110
Для початку знімаємо обшивку кришки багажника відкручуємо ідістаємо провід "-" який йде на соленоїд відкриття багажника, ставимо на нього клему "земля" 6 мм і прикручуємо назад. Все тепертут все закінчено і все Надійно.

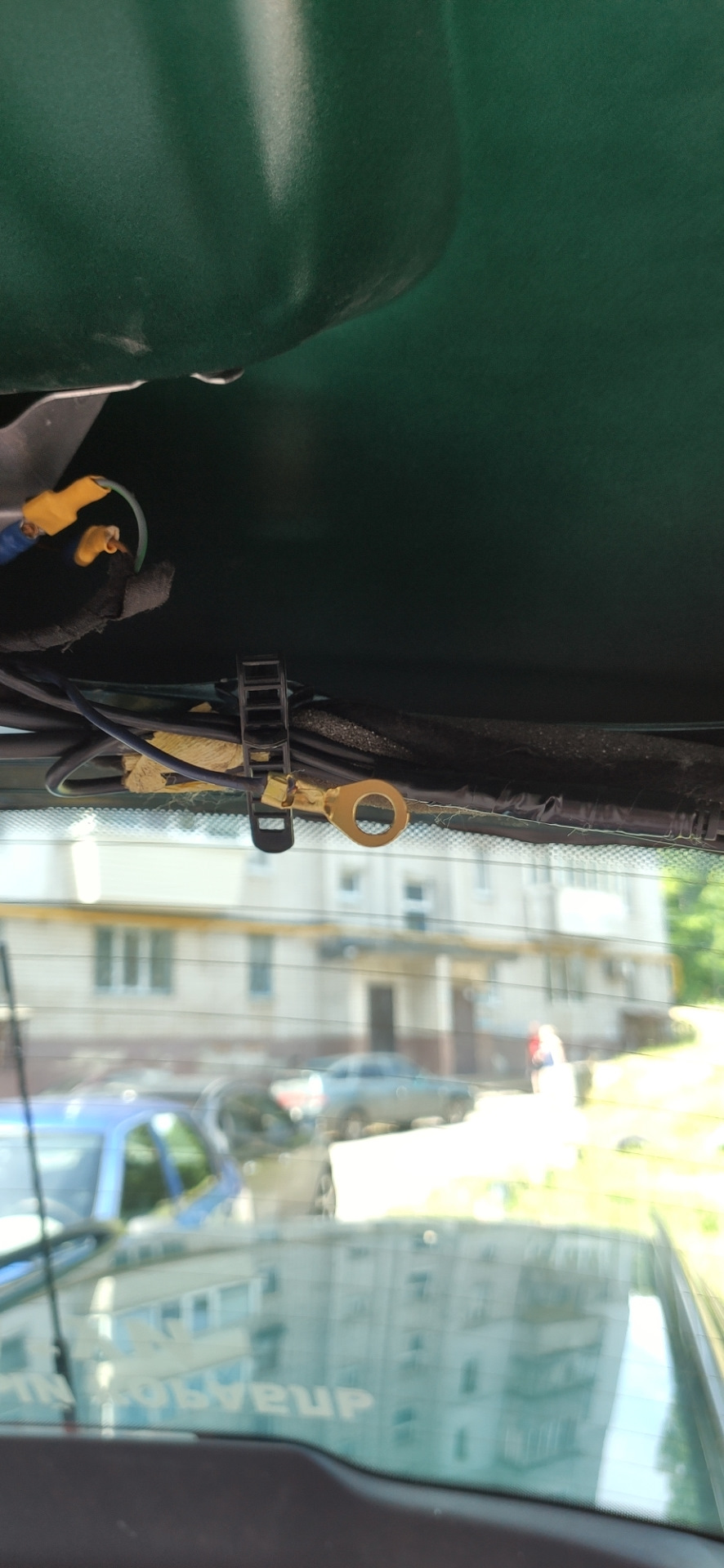

Мінус на соленоїд відкриття багажника тепер зроблено якналежить
І надійно закріплений
Після цього збираємо кришку багажника назад і йдемо впередсалону, до місця водія. .
Тут нам необхідно зняти бічну заглушку торпеди і нижню частинуобшивки над ногами і відкрити постійний плюс на запобіжник длявідкриття багажника з кнопки. Після чого ставимо на нього клему "земля" 6 мм і закріплюємо її на місце. Тепер тут все надійнозакріплено. На місце нижню частину обшивки над ногами, знімаємобічну обшивку ніг. Далі беремо провід ставимо на нього клему "земля" 8 мм і закріплюємо її на кузов районі ніг знизу, надроз'ємами біля дверей.
Ставимо клему
Закріплюємо його тут і це у нас буде земля для кнопки відкриттябагажника Далі знімаємо клему з проводом від блоку сигналізації зреле, прибираємо з нього клему "мама", потім подовжуємо його допотрібної нам довжини, ізолюємо і ставимо нову клему "мама" і тежїї ізолюємо.
Виходить якось так
< Далі нам потрібно зробити провід від реле до кнопки. Для цьогоберемо потрібний нам довгий провід, ставимо на обидва кінці клеми "мама", ізолюємо і ставимо один кінець на реле там, де стояв доцього провід від блоку сигналізації, а другий кінець прокладаємо домісця, де буде кнопка.
Тепер у нас із проводкою закінчено, проводи виведені і можна будепідключати їх до кнопки та перевіряти все на працездатність.
Отримуємо три дроти для кнопки відкриття багажника:жовтий цеподовжений зелений з блоку сигналізації, чорний це земля, чорно-білий з кнопки на реле Підключати будемо за схемою якувикористовували при установці реле і соленоїда в багажнику. Далінам потрібно взяти бічну обшивку ніг, розмітити де у нас будестояти кнопка, і вирізати отвір під неї.
>
Все було розмічено та вирізано
Вид зі зворотного боку
Після того як вирізали, ставимо на місце кнопку, підключаємо її іможна ставити все на місце.
Встала як рідна і стоїть тут щільно
Вуаля, і все підключено
Як на мене ідеально вийшло
Виглядає дуже акуратно, варто зручно і головне працює шикарно.
Тепер багажник можна не тільки відкрити з вулиці рукою абобрелоком, але і з кнопки з салону, так би мовити плюс докомфорту.
<Всім дякую за увагу. Далі буде ще більше цікавого та нового.Залишайтеся з нами, ставте лайки та підписуюсь хто це ще незробив.
