Мікрофон у машину та новий mp3 модуль

Доброго часу доби, дорогі передплатники та читачі бортового журналумоєї машини. І частина 2) був доданий роз'єм 3.5 під мікрофон, отжепотрібно було його замовити і встановити. За посиланням.За ціноювийшов 80 грн.

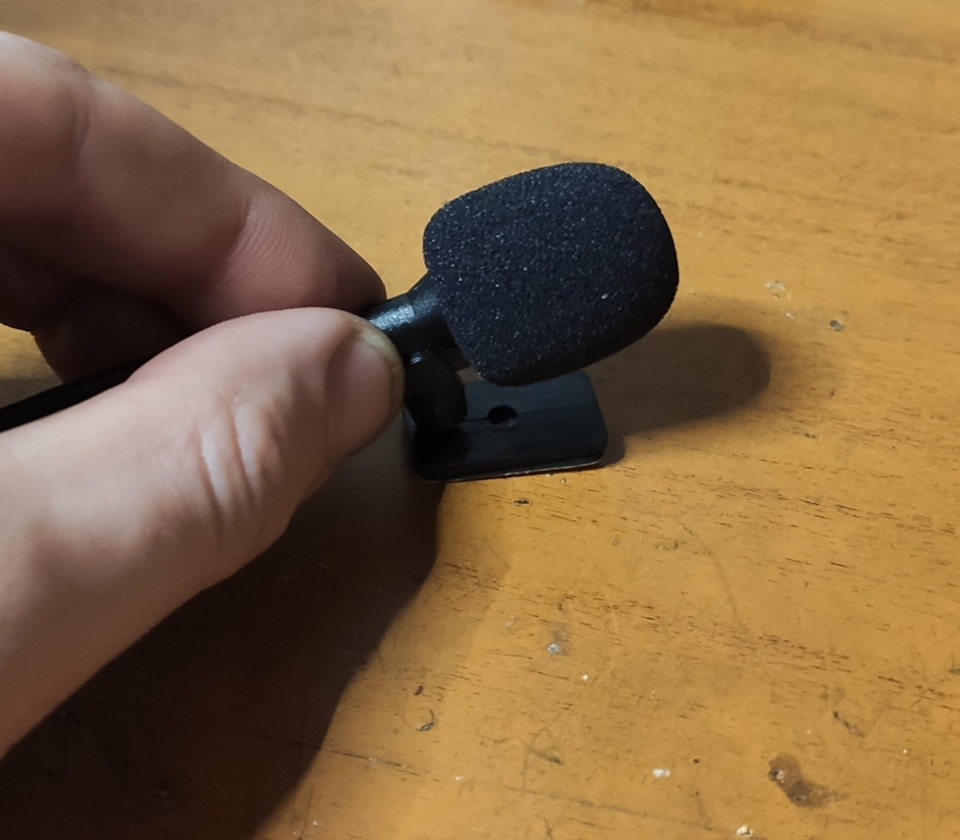

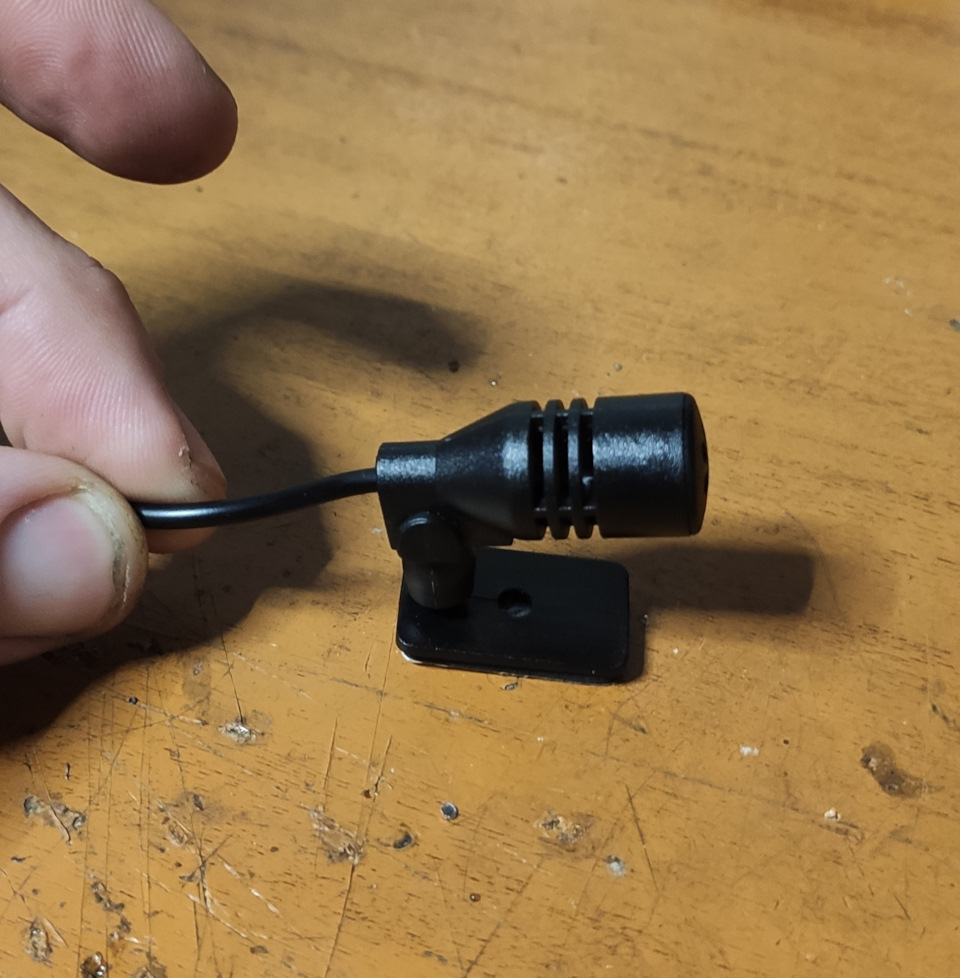

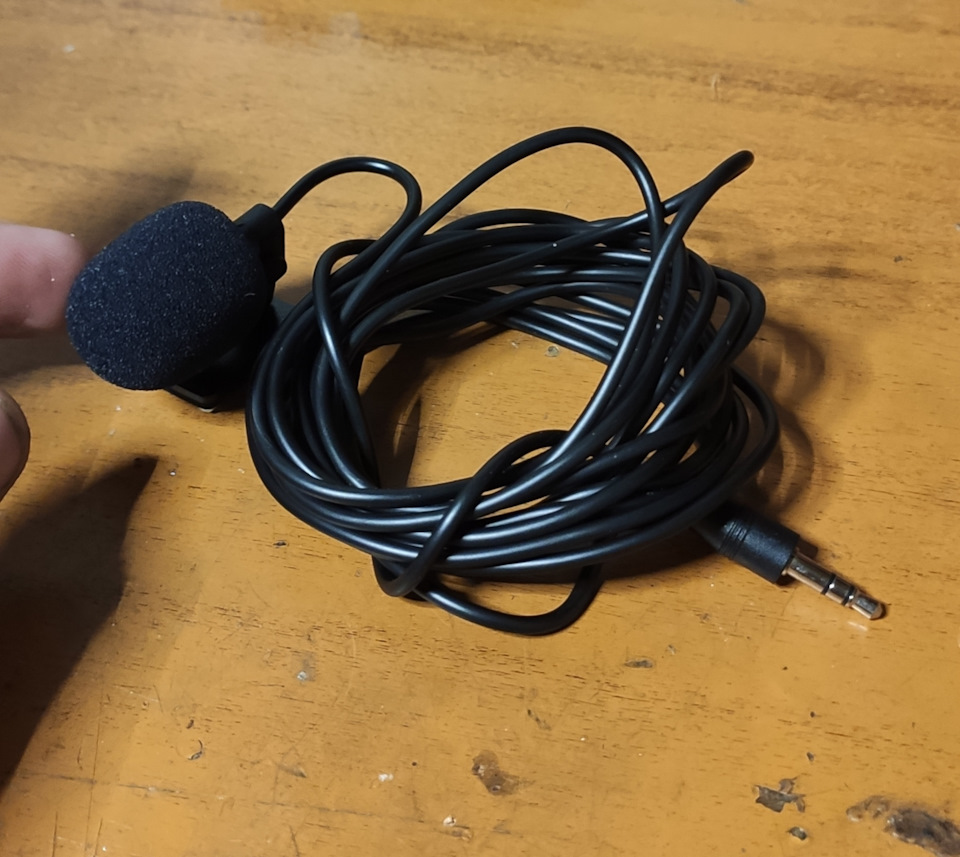

А ось і наш довгоочікуваний мікрофон

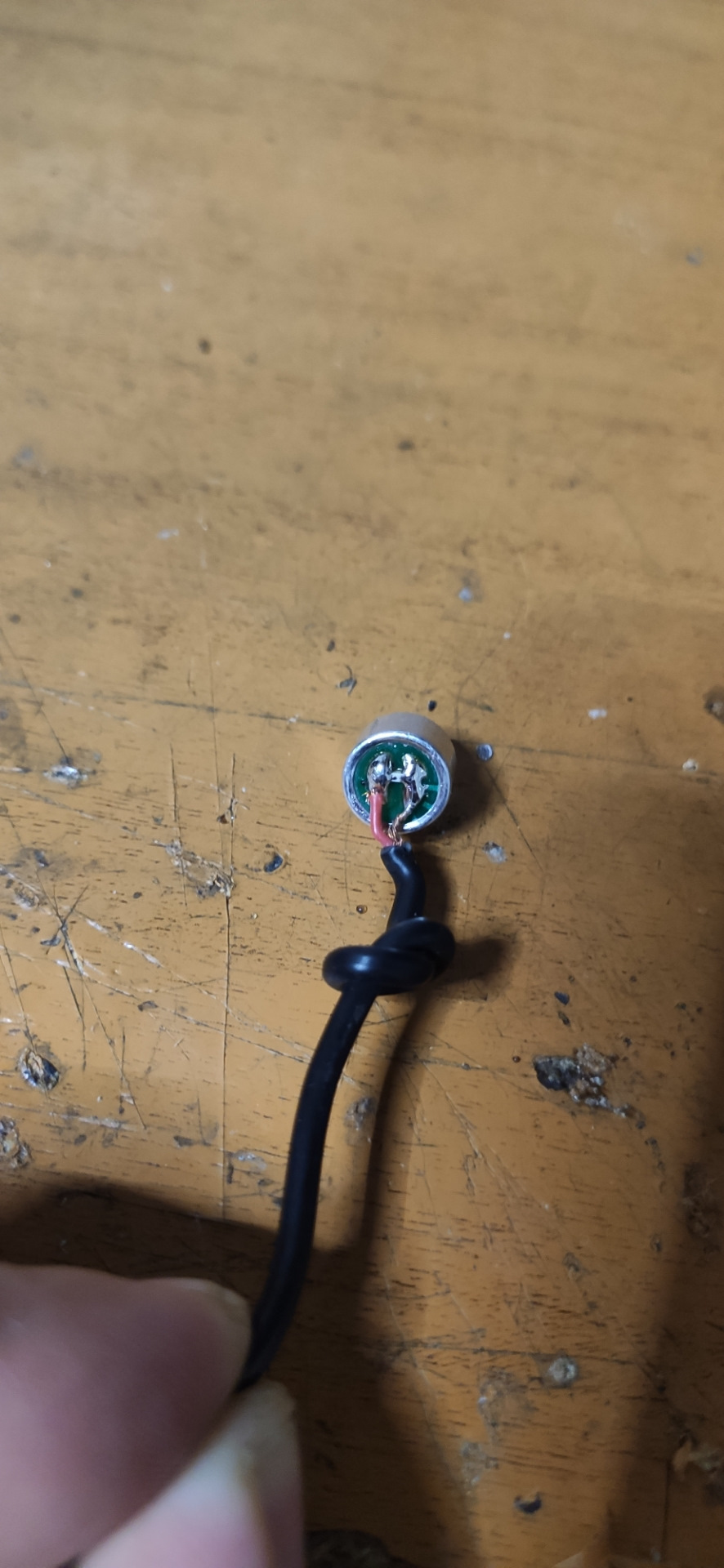

І мікрофон всередині
Але як тільки поставив і перевірив, мене чекало невеликерозчарування у вигляді того, що він не працює з моїм mp3 модулем. Япочав грішити на те, що мікрофон не робочий і вирішив йогоперевірити за допомогою магнітофона з Ford І як тільки я під'єднавмікрофон до модуля і перевірив, я зрозумів що з мікрофоном всегаразд, отже щось із моїм mp3 модулем.І почав вивчатиінформацію.
Наскільки я був здивований, що з моєму модулі роз'єм для мікрофонапризначений не для розмови по телефону (так звана функція hadnsfree), а для запису звуків.

Ну і оскільки на модулі з Сієрри, було прийнято рішення переставитимодулі місцями (з Audi у Ford і з Ford в Audi). Але коли япереставив модуль з Audi в Ford і ввімкнув його, він чомусь згоріві тоді я повернув на місце модуль з Ford і він чудово працював.Тому потрібно було тоді купувати собі в Audi новий mp3 модуль, алевже одразу щоб він був із мікрофоном (тобто з функцією hands free).І оперативно був такий знайдений у Харкові і куплений за ціною 160грн. Що якщо захочете щоб у вас в машині був допустимий штатниймагнітофон, але з функціями bluetooth, aux, sd card, usb, а таксамо з функцією hands free, то вам потрібно відразу брати модуль наякому буде вже присутній мікрофон.
< /
Далі ставимо на місце модуль і розумію що шестерня в касетній децізаважає модулю, тому прибрав її. Ось і сама шестерня

Далі був прибраний мікрофон який спочатку стояв на платі і булиприпаяні всі дроти та роз'єм зі старого модуля.

А ось і мікрофон який спочатку стояв Так само оскільки на новомуmp3 модулі у нас два виходи на колонки (окремо на лівий і направий) підсилювачі по 3 Ватта на кожен канал. Ну а оскільки нам непотрібні ці виходи, так як у нас у самій магнітолі є підсилювач, томи будемо використовувати з минулого модуля дроти для виведеннязвуку і припаюватимемо на контакти на новому модулі (L_out, R_out, GND).
Використовуємо ось ці дроти

Ну і після того, як все було зроблено і повернули все на своїмісця, ставимо на місце плату, підключаємо і перевіряємо. Далідовго думав куди ж закріпити мікрофон, за фактом закріпив поки щойого над центральним козирком над дзеркалом заднього виду, а провідуклав під стелею, вздовж стійки і під торпедою.

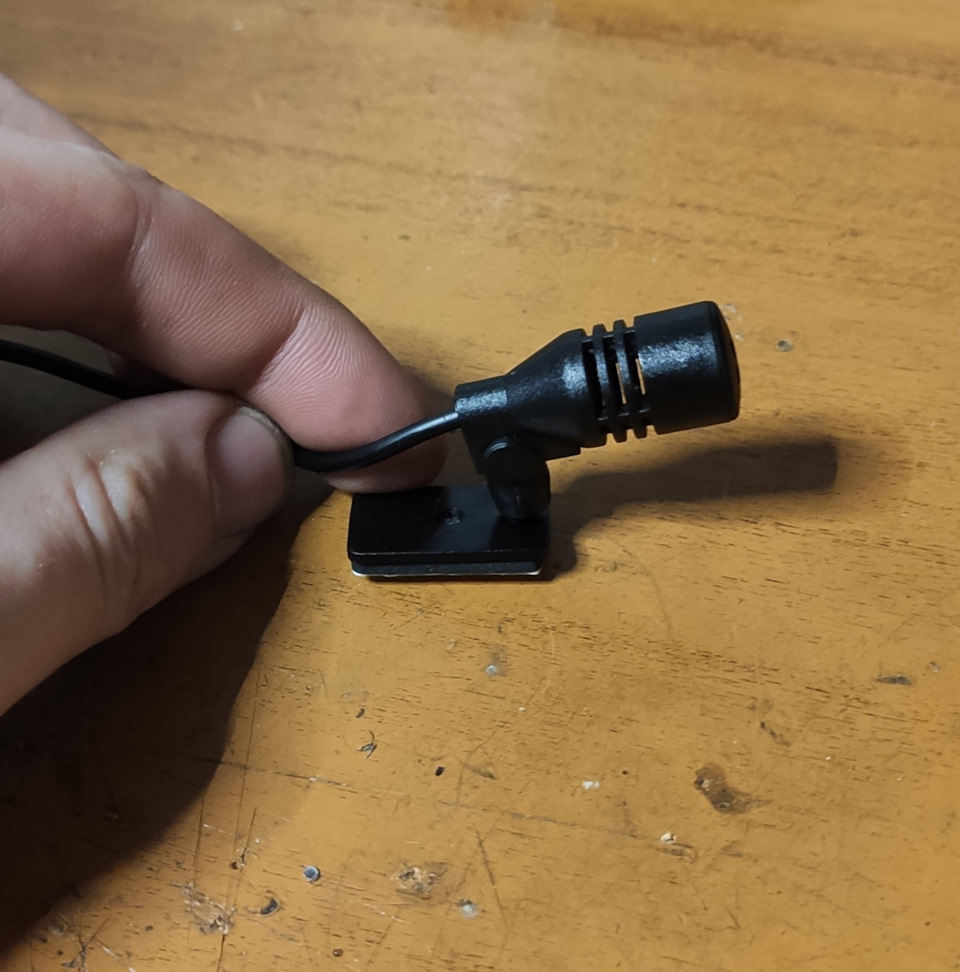

А ось і сам мікрофон
Скажу так, все чудово працює, мене чути, людині по той бік дроту, дуже добре, і мені людину дуже добре чути через колонки. Щостосується того, що людина буде чути сама себе, то тут залежить відтого, наскільки голосно буде зроблений звук через колонки.влаштовує, тепер чекаю коли приїде подовжувач для usb і aux. Всімдякую за увагу. Далі буде ще більше цікавого та нового. Залишайтесяз нами, ставте лайки та підписуюсь хто це ще не зробив.
