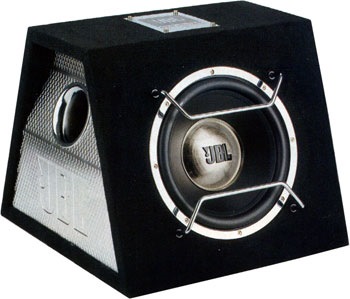

Давно вже припадав пилом на полиці гаража цей девайс, проводи іпідсилювач. Ось і дійшли руки його встановити, але! Високого входупідсилювач не має, а лінійного виходу зі штатної магнітоли теж, начебто як, ні!

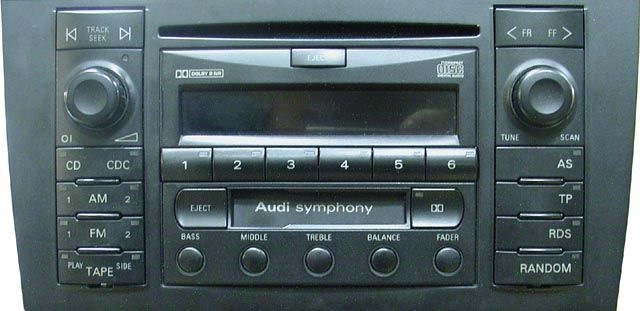

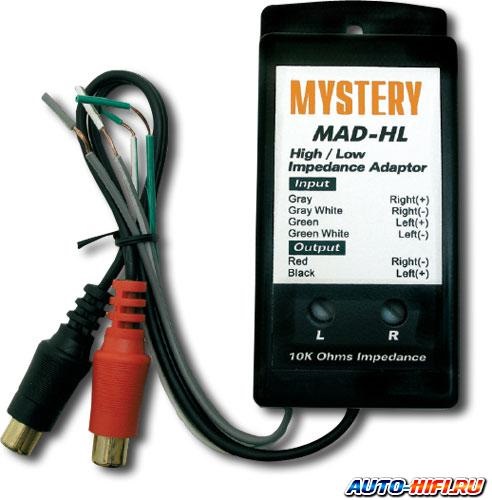

Після поспішної купівлі перетворювача рівня сигналу MYSTERY MAD —HL я все ж таки покурив форуми ще раз і зрозумів, що 100 грнвикинув на вітер, тому вихід у AUDI SYMPHONY 1 все ж є, але не вявному вигляді.
Пізніше я все ж таки вивчу всю аудіосистему ауді (мову зламати наостанніх 2 словах можна), але про це я напишу в пості про замінупищалок.

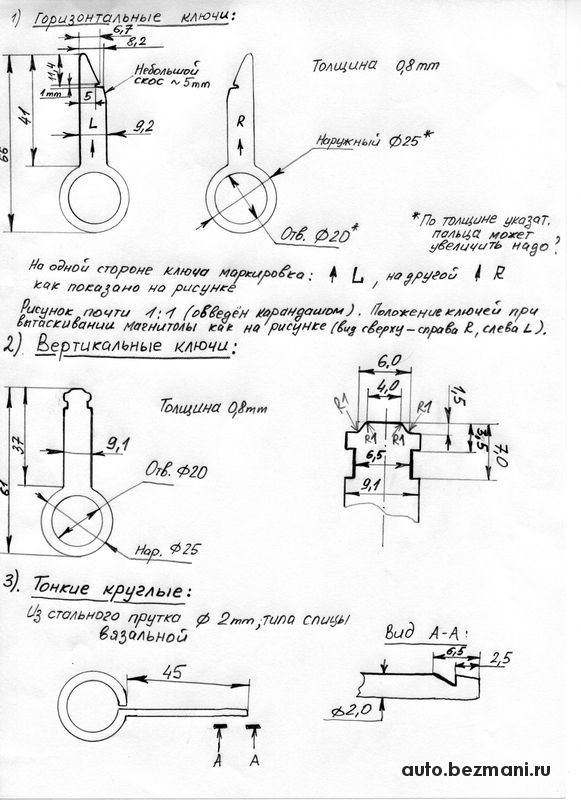

Завдання №1 при цьому - виготовити ключики для витягуваннямагнітоли Десь на форумі Я знайшов необхідний креслення. >
ОБЕРЕЖНО — метал на полотні тендітний, не любить зламів, тому йогоможна запросто залишити в гнізді при витягуванні, а це великапічалька! )

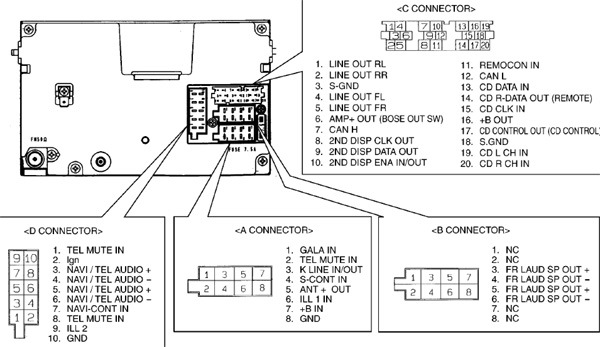

Далі все просто, за схемою:)
Проведення прокласти теж не складно, необхідно просто розібратинижні водійські панелі торпеди.
Результатом задоволений! Штатний безшум ауді + невеликий і немічнийсаб - саме те! Використовував к-т проводів Kicx AK4AGU. ПідсилювачMAC MPX 2500. До речі, з приводу впаювання лінійок:паяти простішевідразу в багажнику. Обидва канали приходять у правий заднійдинамік, в якому, як виявилося, стоїть маленький підсилювач. Чеснокажучи не розумію цього рішення, т.К. Через весь кузов йде неекранований "лінійний" сигнал, але який, у свою чергу, впливаютьвсякі перешкоди від внутрішньої силової проводки.Запчастини нафото:MADHL
Коментарі12
І відразу дурний вапоос, в цій магнетолі регулювання звуку Задніх-передніх є чи тільки ліво-право?
Вже не згадаю
Так етат перехідник потрібен?
У симфоні - ні. Дивись колодку С на схемі.
як саб грає? норм чи не варто ставити?!
Дивлячись чого хочете від звуку. Сам саб непоганий, особливо з новим підсилювачем)
я поставив нещодавно. задоволений!
До речі, з приводу впаювання лінійок паяти простіше відразу в багажнику. Обидва канали приходять у правий задній динамік, в якому, як виявилося, стоїть маленький підсилювач. - не зовсім зрозумів, що до чого припаювати, можеш пальцем ткнути. Хочу саб ...
Підскажи за схемою куди впаював? я так зрозумів ти припаяв перетворювач містери?
Неа. На конекторі С перші 5 контактів це і є лінійні виходи. Просто впаяв туди тюльпани для підключення підсилювача і все.
Касетник виглядає не дуже. Може замінити на БК?..
Подивимось, але поки я встромив у нього grom mp3 adapter - флаки і мр3 з флешки читає на ура. Управління з магнітоли. Різниці з якістю CD майже немає, але якщо і є - то тільки на краще.Якщо буду міняти, на щось типу audi navigation plus (хочу зберегт...
