У процесі установки забув викласти проводку підторпедну (салонну), вибачте вже сильно був зайнятий. Багато хто зараз запитує. На жальщось прощелкал зняти нормально її. Робив фото оскільки були питанняз проводці, які задавав на Ауді-клуб ру, звідти власне назадвитягнув фотки.Може комусь допоможе.

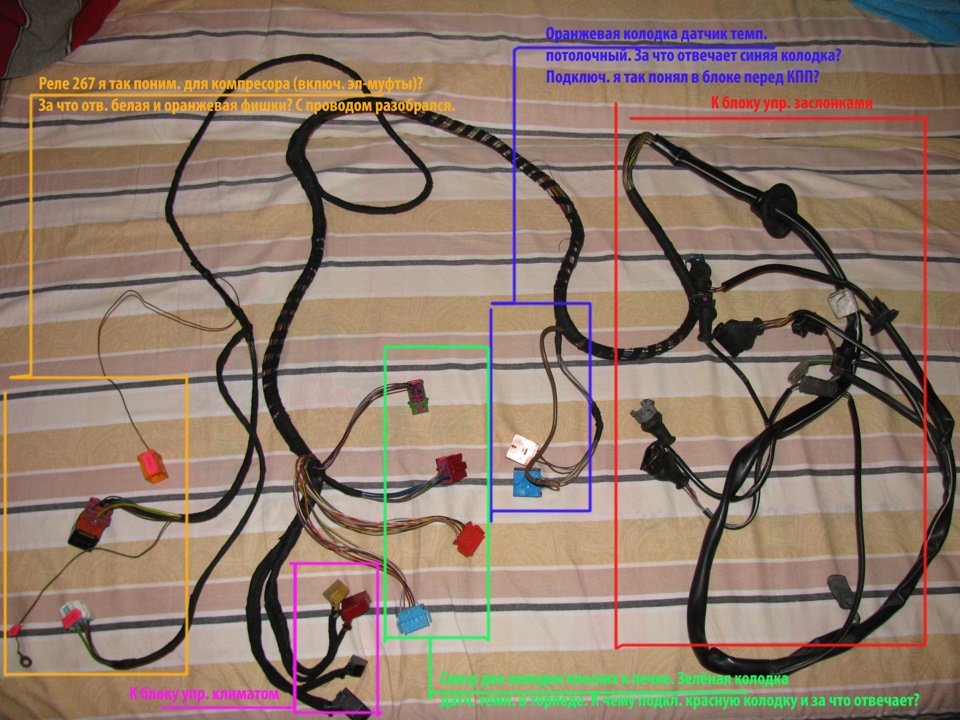

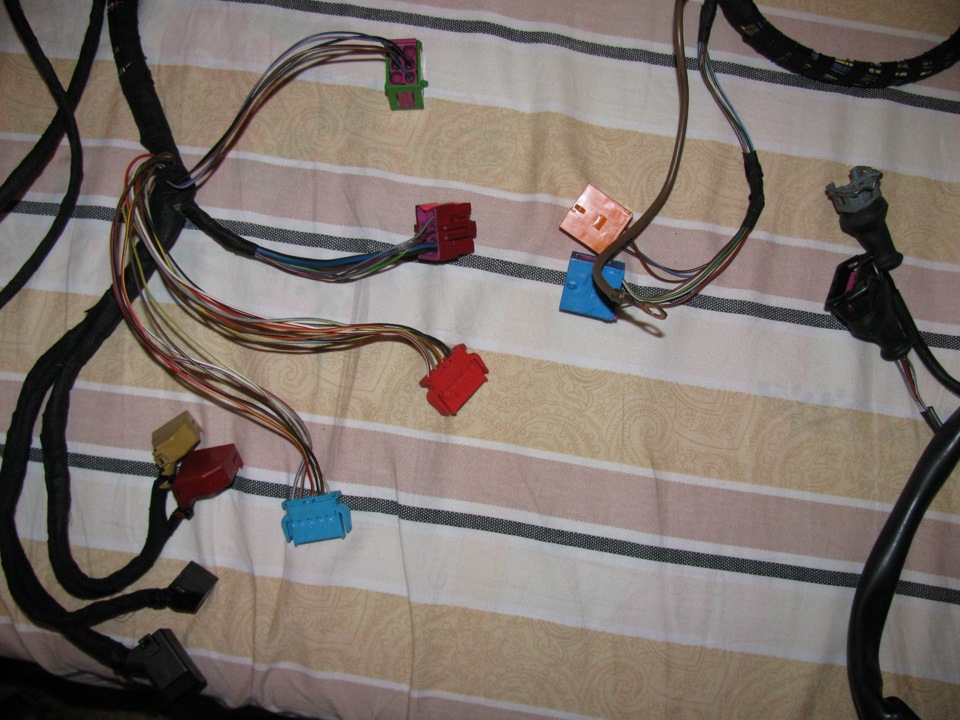

Проводка салонна. Ще одне фото збільшене.

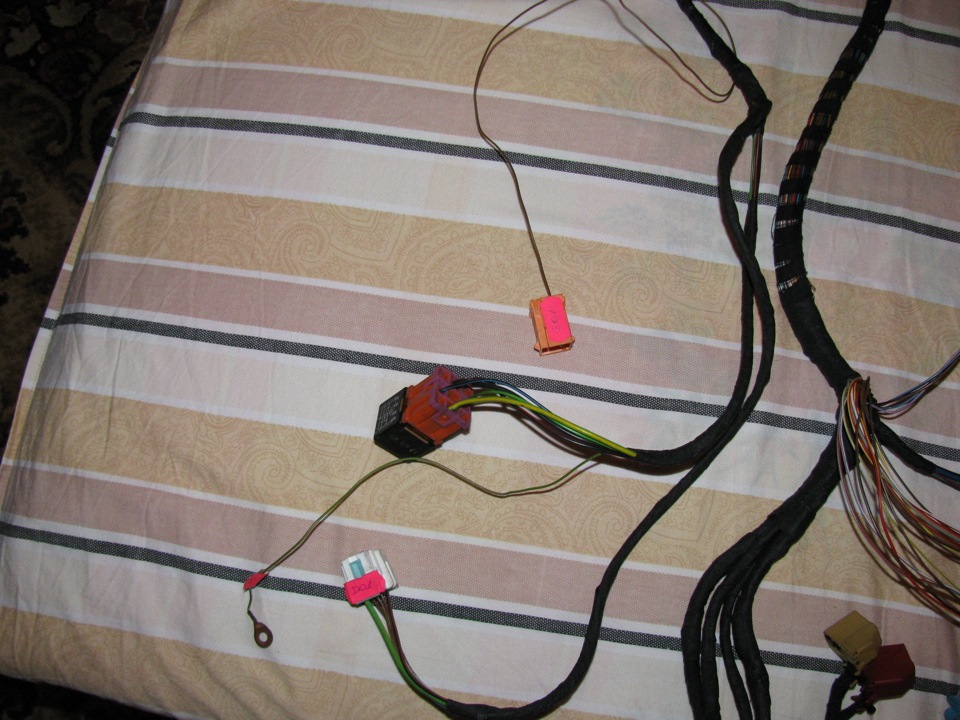

Всі фото, що я мав.. Якщо є питання, запитуйте, поки помста незабув, що куди підключав, і що за що відповідає.
Через те, що даний ресурс трохи ріже якість фоток, ось посилання нафото-обмінник (там видно краще при збільшенні).
piccy.info/view3/4758040/…277dc7fc6cb21369373/orig/
piccy.info/view3/4758043/…59ca20aebc6aae2de61/orig/
piccy.info/view3/4758045/…7e62
Коментарі10
Потрібна інформація якщо не забув, куди підключав синю колодку перед КПП і за що вона відповідає, а так само біла та помаранчева фішки близько 267 реле? Якщо є що то з цього, кинь на емайл [email protected]
Синя в блоці КПП в таку ж (мама) підключається. Там в ній маса і елементи підсвічування і т.д. Коротше один в один, просто підключити. Помаранчева температура від датчика температури який в бампер вставляється. Біла вставляється в аналогічну за кольо...
Дякую за інформацію. Синьої колодки біля КПП у мене немає, мабуть доведеться самому щось робити. З рештою начебто розібрався
Синя колодка йде на джгут двигуна.
номер 4A1971725G він так називається, я так розумію мені потрібно тільки один джгут?
По суті так. Там все разом, і компрессор, і датчики тиску, і включення вентиляторів.
вентиляторів та від компресора
Від компрессора там один провід (+12 на муфту), він вбудований у проводку вентиляторів, потім фішкою з'єднується з проводкою, що вище у мене на фотках.
Так я, до цього місця на ауді форумі дійшов, багато прояснилося, після продзвонювання стане зрозуміло і читання схеми. Залишиться тільки знайти решту джгутів з реле
Інші це проводка вентиляторів я так розумію?
