Усім привіт!
При купівлі авто я зіткнувся з такою проблемою що у мене тільки 1ключ, ні дубліката, нічого.
У моєму місті зробити дублікат ключа коштує близько 100 доларів, атак як я начебто сам розумію що і як потрібно робити, я вирішив всезробити самому. Захисті і зробили іммобілайзер нечитаним через ОБД, але в кінці я приділю увагу людям з ВДО приладами і зроблю для нихдоплонення) Насамперед ми купуємо дублікат ключа у мене в машинівстановлений Іммобілайзер 2 покоління означає чіп ключа нампотрібен id48 який підходить і для 3 покоління, а для 1 нам будепотрібен чіп id14.

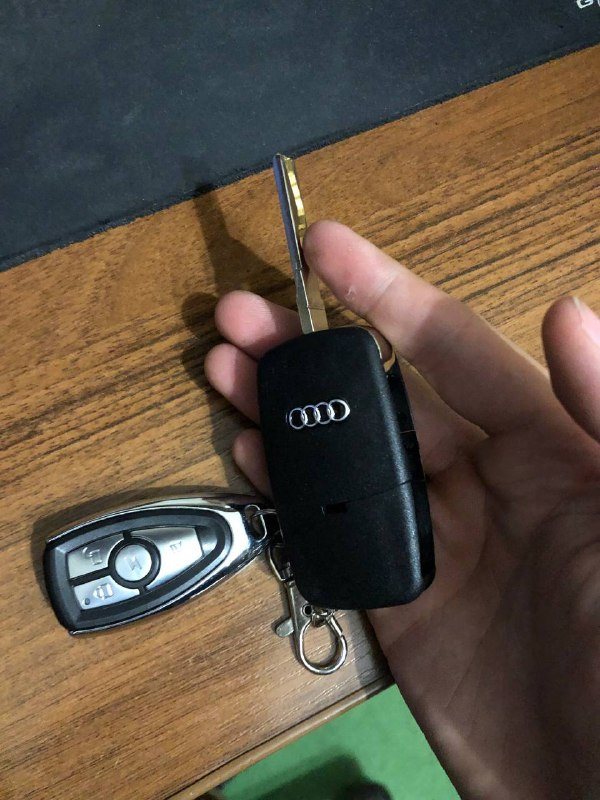

Отже ключ ми купили, лезо заточили, приступаємо до роботи.
> Що нам знадобиться для роботи:
1)Програми:
-Вася діагност або ВАГ КОМ
— VAG EEPROM
-AsProgrammer
2)Обладнання:
-OBD2 кабель
-Программатор CH341A
-Прищіпка для програматора та конектори тато-мама для ардуїно< br/>
(про програматора і прищіпку буде докладно нижче)">
Так як у нас приладка UN4 просто так програмно ми не зможемодістати пароль приладки і нам потрібно буде розібрати приладку, нелякайтеся вона дуже легко знімається (дізнатися приладку можначерез вас діагноста в пункті 17 і там буде написано VDO, або UN4, або Magneti Marelli) в нашому випадку до UN4 типу найважчепрописати дублікат ми займемося нею.

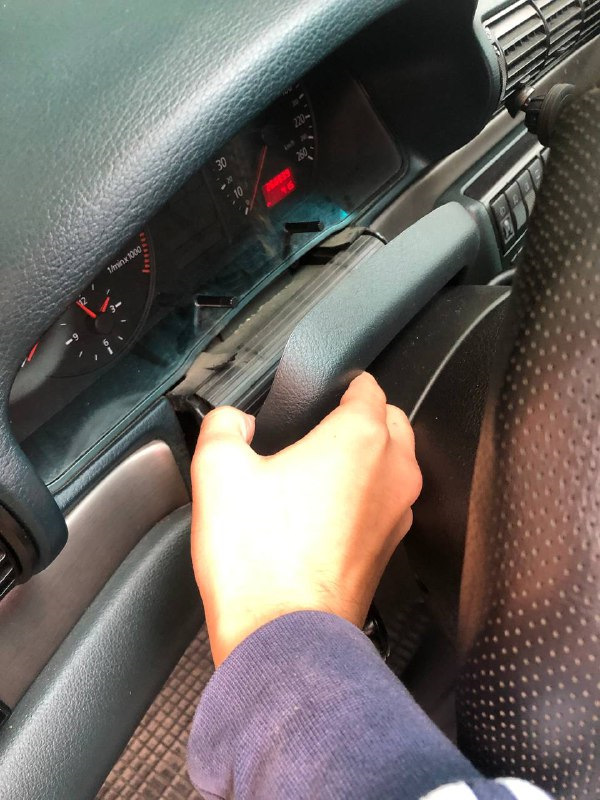

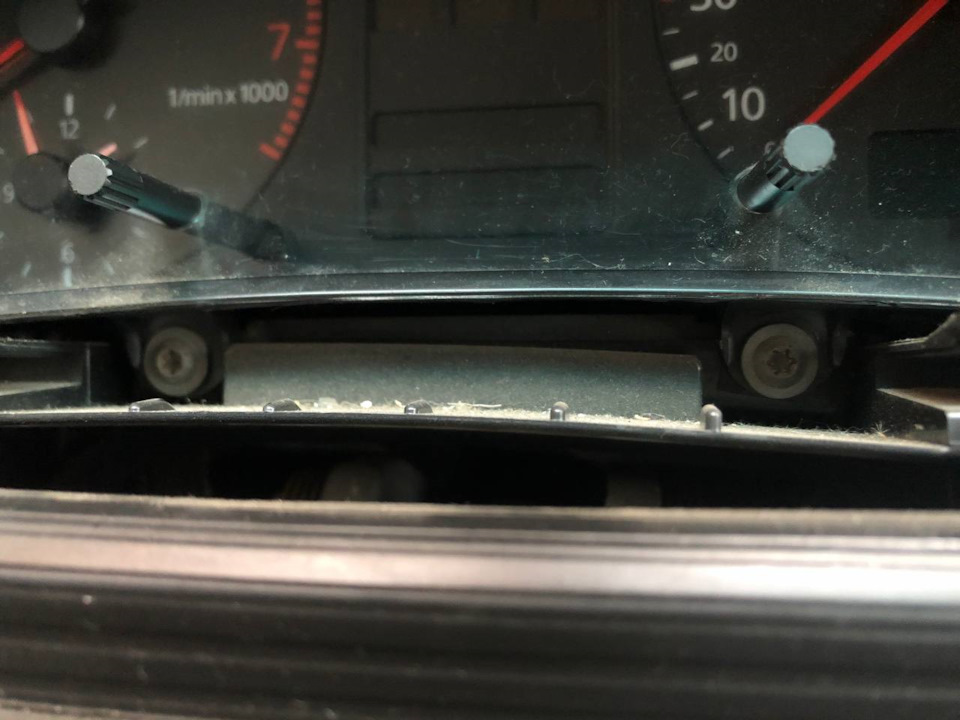

Для зняття приладки насамперед ми знімаємо цей пластиковий кожух, але акуратно так як пластик тендітний, шкірок сидить на клямках.Далі під приладкою нам видно два болтика, тому що ми власники аудіми знаємо що таке викрутка шерифом або зірочка))) Відкручуємо дваболтика і витягуємо приладку на себе, і ззаду буде дві фішки, ми їхвід'єднуємо)

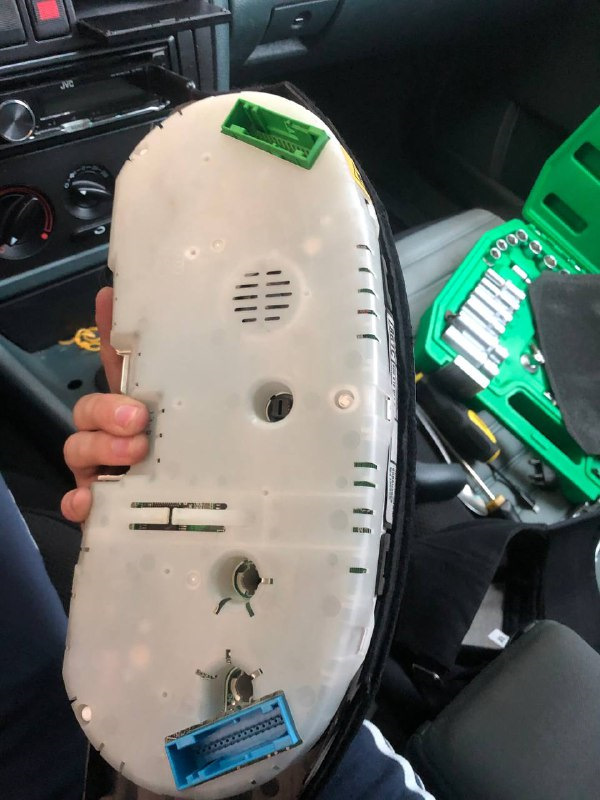

Все приладка вже у нас в руках, задній кожух знімаємо акуратно вінна звичайних засувках, з іншого боку ми повинні зняти корпус шкалприладки, він теж на засувках, від'єднуємо

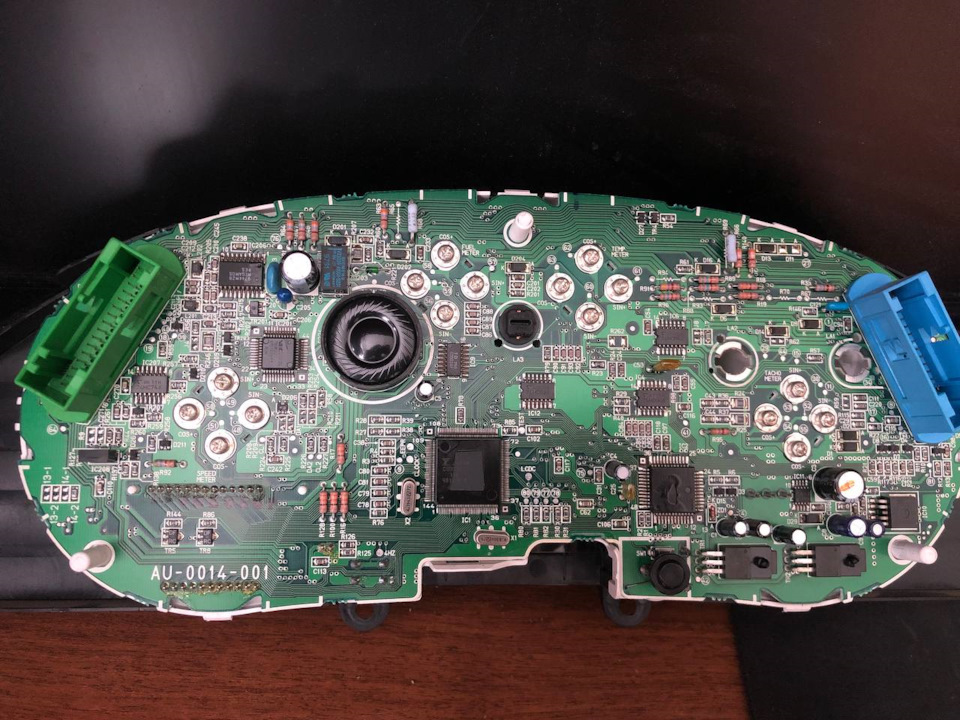

Далі ми дивимося на плату і повинні знайти мікросхему 93 серії вмоєму випадку це 93С56, у вас може бути (06, 46, 56, 66, 76, 86) але вбільшості випадків вона 93С56, у мене вона знаходилася на іншійбоці плати і мені довелося повністю її дістати з пластиковогокорпусу, на платі ми бачимо 16 болтиків, які тримають шкали, акуратно відкручуємо і ставимо їх поруч, щоб не втратити, акуратнознімаємо шкали.

Hа шкалі тахометра є такий важіль який служить ще як кнопка (лівачорна паличка), вона сидить на клямці, акуратно від'єднуємо її.>

перевернувши плату ми шукаємо нашу мікросхему 93С56
випайки

дивіться уважно на ваш чіп, в нижньому лівому кутку миспостерігаємо таку виїмку у вигляді точки, це ключ, від ключа йдутьконтакти тобто перша ніжка це перший контакт далі ми вважаємоліворуч право 1, 2, 3, 4, а зверху навпаки перший контакт під номером8, і пішли право 8, 7, 6, 5
Для читання схеми нам знадобиться диво китайський програматорСН341А, який є в будь-якому магазині радіотехніки, для харчування якупив конектори ардуїно по рублю і прищіпку на 8 контактів. Мибудемо на 25 серії, бо в ньому можна читати наші мікросхемки 93серії злегка змінивши підключення, нижче я прикріплю схемупідключення мікросхеми до програматора. До мікросхеми 93С56, длялегкого розуміння всі підключення я виділяв різними кольорами, інижче зробив табличку співвідношення який контакт куди йде і якимкольором конектор виділено на схемі.

< Підключивши мікросхему до програматора нам потрібно їїпідключити до нашого ПК або ноутбука, і запустити програмуAsProgrammer. br/>
Далі ми зчитуємо дамп для отримання пароля

Запчастини на фото:C20118, 314320, 1A0014, E90024, 030405 таінші
Правильно підключивши схему, щоб був правильний контакт, ми зможемоотримати таку табличку
у рядку де замазані значення вказано наш Пароль Прилади, там буде 4значення наприклад 1224, і в рядку вони повинні повторюватися 3рази тобто 12 24 12 24 12 24, ось і нашим паролем буде 12 24 мизаписуємо собі на листочок щоб не забути, закриваємо нашу програму, і назад акуратно припаюємо мікросхему до плати панелі приладів
Припаяв і зібравши приладку в зворотної послідовності і встановившиназад на авто, ми переходимо до найпростішого, це прописання ключаза допомогою Васі діагноста або ВАГ КОМУ
Для цього ми підключаємо наш ноутбук через кабель ОБД2 і запускаємопрограму ВАСЯ діагност або ВАГ КОМ
/>
Починаємо виконувати такий алгоритм дій:
1.Входимо в 17 - Комбінація приладів
2. Тиснемо 11 - Логін, ввести код IMMO (якщо значення п'ятизначнедодати 0 попереду - наприклад логін 1224, то тут вказуємо його як01224), якщо логін вірний, то ВАСЯ про це не повідомить, простоповернеться в попереднє вікно - при помилці він видасть вікно, щологін не вірний
3. Тиснемо 10 - Адаптація
4. Набираємо 21 Канал, вводимо кількість ключів у форматі:Чотиринулі, потім число ключів. Наприклад:Хочемо 3 ключі, вводимо 00003.Максимум можна ввести 4 ключі. (іноді не потрібно вводити нуліперед кількістю ключів – це залежить від версії програмиVAGCOM)
5. Тиснемо зберегти, лампа IMMO згасне.
6. Тиснемо готово, вимикаємо запалювання.
7. Вставляємо наступний ключ і вмикаємо запалювання.
8. Лампа IMMO спалахне, і приблизно через 2 сек. Погасне.
9. Вимикаємо запалювання. Якщо ще є ключі повторюємо. Якщо ні, то:
10. Адаптацію завершено. (лампа IMMO моргне раз позначаючизакінчення адаптації)
11. Опитати пам'ять помилок і стерти їх, якщо є. Ця вся процедураробиться приблизно хвилин 20 ніж варіант з приборкою Ун4, тутнічого не потрібно паяти розбирати і тд, нам просто потрібнопідключитися через обд 2 і життя малина Підключаємо наш ноут домашини через обд 2 і запускаємо програму VAG EEprom 1.19g
Запустивши програму натискаємо прочитати ЄЕпром і внизу де явиділив червоним буде ваш Пароль наприклад 1224 Далі простийалгоритм з Васею діагностом або ВАГ КОМом Для цього ми підключаємонаш ноутбук через ОБД2 кабель і запускаємо програму ВАСЯ діагностабо ВАГ КОМ Починаємо виконувати такий алгоритм дій :
1. Входимо в 17 - Комбінація приладів
2. Тиснемо 11 - Логін, ввести код IMMO (якщо значення п'ятизначнедодати 0 попереду - наприклад логін 1224, то тут вказуємо його як01224), якщо логін вірний, то ВАСЯ про це не повідомить, простоповернеться в попереднє вікно - при помилці він видасть вікно, щологін не вірний
3. Тиснемо 10 - Адаптація
4. Набираємо 21 Канал, вводимо кількість ключів у форматі:Чотиринулі, потім число ключів. Наприклад:Хочемо 3 ключі, вводимо 00003.Максимум можна ввести 4 ключі. (іноді не потрібно вводити нуліперед кількістю ключів – це залежить від версії програмиVAGCOM)
5. Тиснемо зберегти, лампа IMMO згасне.
6. Тиснемо готово, вимикаємо запалювання.
7. Вставляємо наступний ключ і вмикаємо запалювання.
8. Лампа IMMO спалахує, та приблизно через 2 сек. Погасне.
9. Вимикаємо запалювання. Якщо ще є ключі повторюємо. Якщо ні, то:
10. Адаптацію завершено. (лампа IMMO моргне раз позначаючизакінчення адаптації)
11. Опитати пам'ять помилок і стерти їх, якщо є.

Ось і все, у нас тепер є дублікат і ми балдеєм, я сподіваюся, моястаття була Вам корисна
Всіх обійняв! >

">
