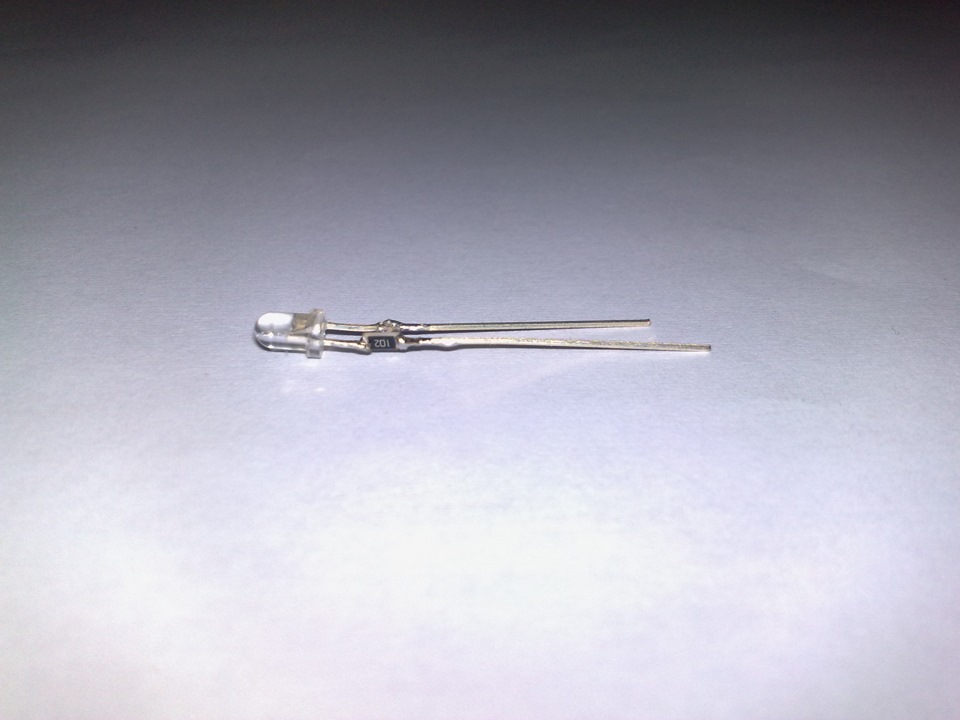

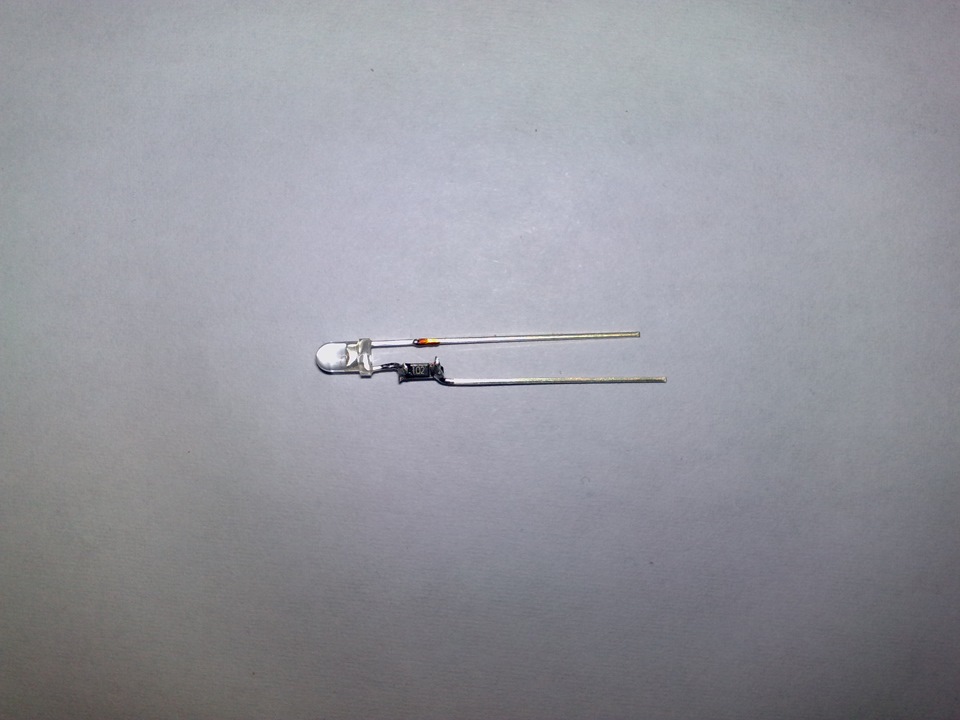

Все почалося з того, що заїхавши на розбірку в пошуках бачкаомивача на 2 моторчики (для омивачів фар) я прикупив дві кнопкиобігріву сидінь. До них пропонували взяти джгут проводів, алецінник був Поверхня, тому взяв тільки кнопочки.Удома першаперевірка на працездатність показала, що лампочки підсвічування удвох кнопок перегорілі.Розібравши кнопки і покрутивши в руках булоприйнято рішення впаювати діоди.Заодно вирішив не чекати покиперегорять лампочки в інших кнопках, а перепаяти все на діоди Нанаступний день прикупив потрібну кількість світлодіодів тарезисторів.Діоди брав з яскравим червоним свіченням діаметром 3 мм, резистори на 1, 5к в смд корпусі інші не влазять.Зібрав ось такийбутерброд і впаяв у кнопки підігріву сидінь.

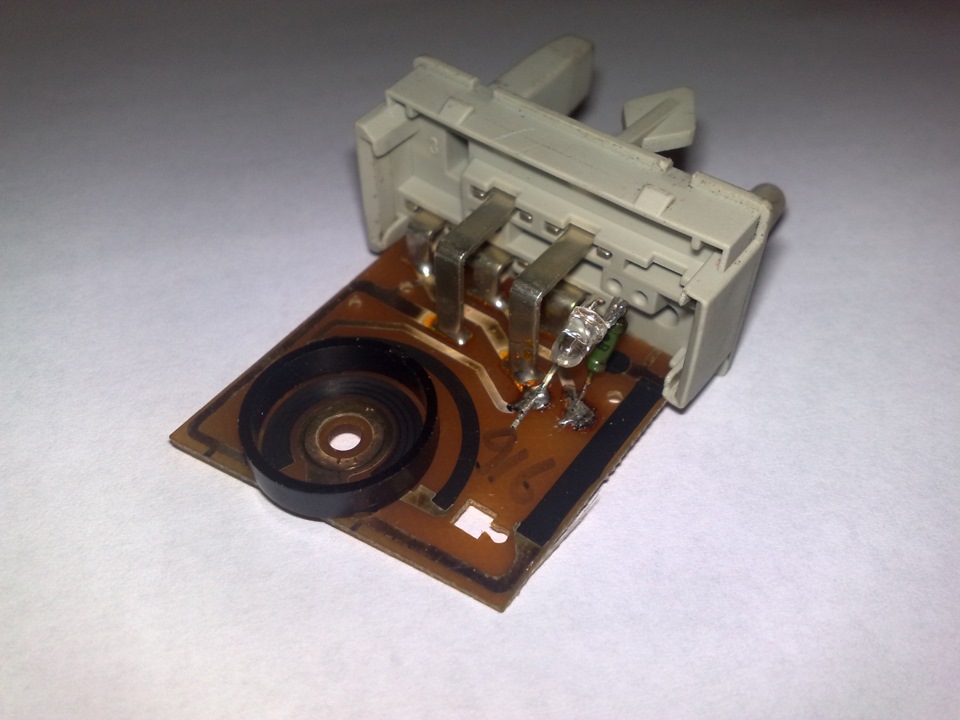

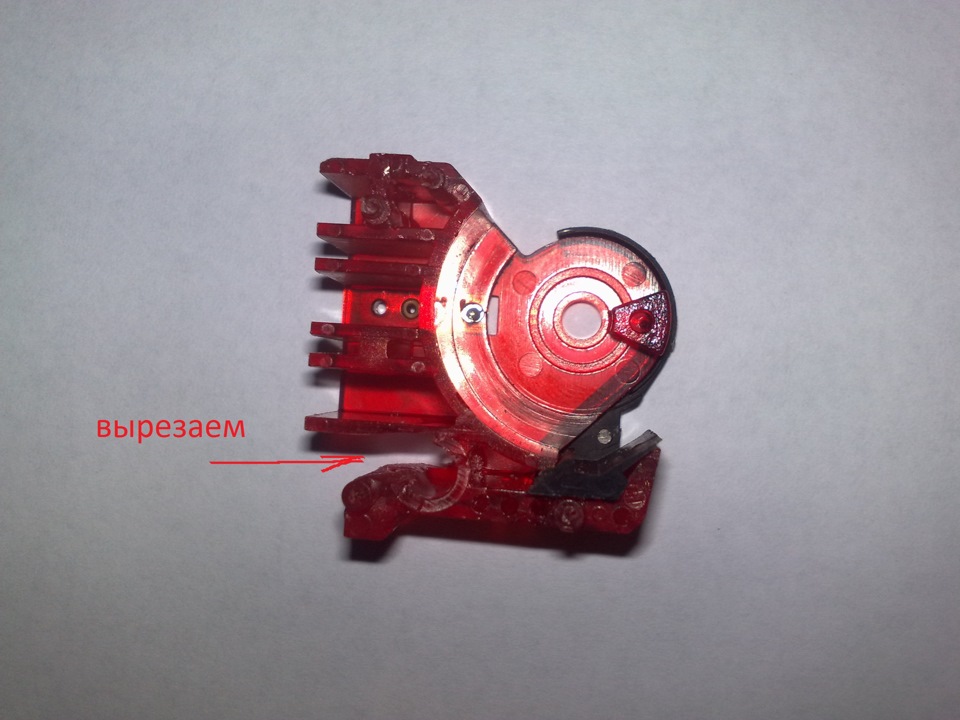

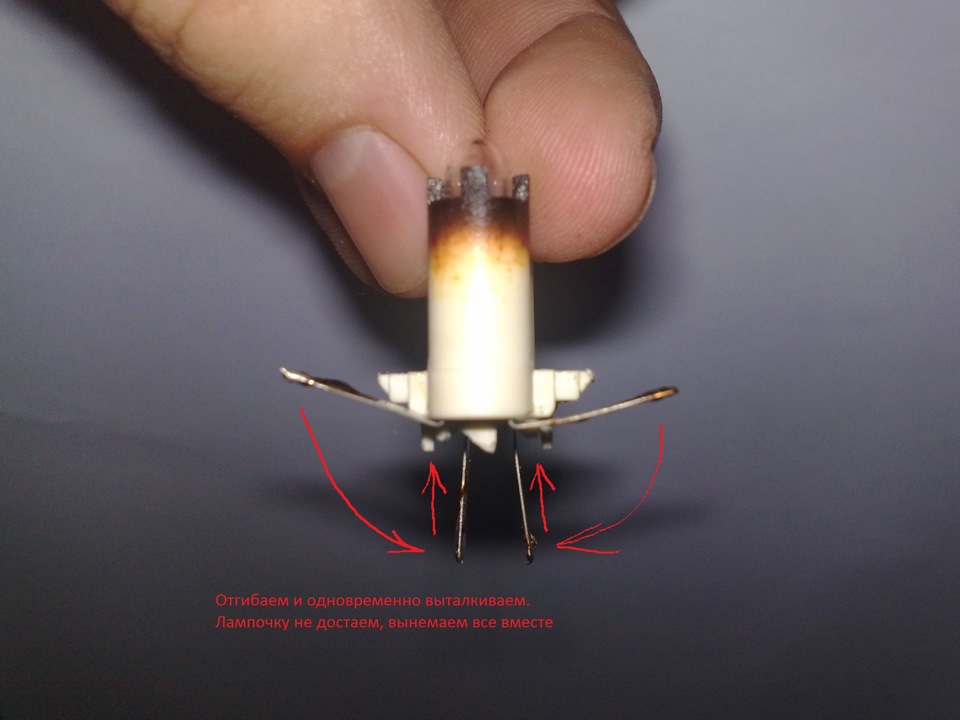

Діод впаюється прямо на плату, тому труднощів ніяких не виникає.Виштовхуємо пелюстки разом з лампочкою, а замість цього вставляємодіод з резистором, ставимо конструктор на місце в кнопці іприпаюємо попередньо тестером визначивши де + і де -. Довелосяправда трохи повозитися з кнопкою коректора фар. Спочатку випаюємолампочку і впаюємо світлодіод з резистором. Потім допрацьовуємосвітловідбивач як на фото.
все збираємо і залишаємося незадоволеними освітленням кнопки.Піктограма на кнопці добре підсвічується, а положення перемикачаогидно. Розбираємо назад і думаємо далі. Була ідея вліпити діодусередині коліщатка, навіть купив діод у смд корпусі. Але він бувнастільки маленький, що я його напевно не впаяв би, враховуючи щоце навісний монтаж. Почав у руках крутити діод 3мм і розмірковуватикудись і як. Думав навіть сточувати до менших розмірів, і тутосяяло, куди можна його впхнути не втрачаючи функціоналу. Місцепросто ідеальне. Далі інструкція по встановленню в картинках.Процесом так захопився що не всі фото зробив, але там складногонічого немає. Діод припаяв паралельно із діодом на платі. Зібравусе до купи, підключив та залишився задоволеним результатом.Положення регулятора підсвічуються дуже добре. Фото готовогорезультату нижче. Якість фото не дуже, робив на телефон. Насправдівсе виглядає краще.
ПС. Якщо з кнопок повитягувати квадратненькі фільтри, світить так, що підсвічування видно вдень у сонячний день, але як показалапрактика, вночі це втомлює, тому фільтри повернув назад. Комуцікаво, можу сфоткати без фільтрів та викласти
