Добрий день.
Прийшла зима, з'явилися перші морози і я звернув увагу що не працюєобігрів заднього скла.
Для початку перевірив оберігати .

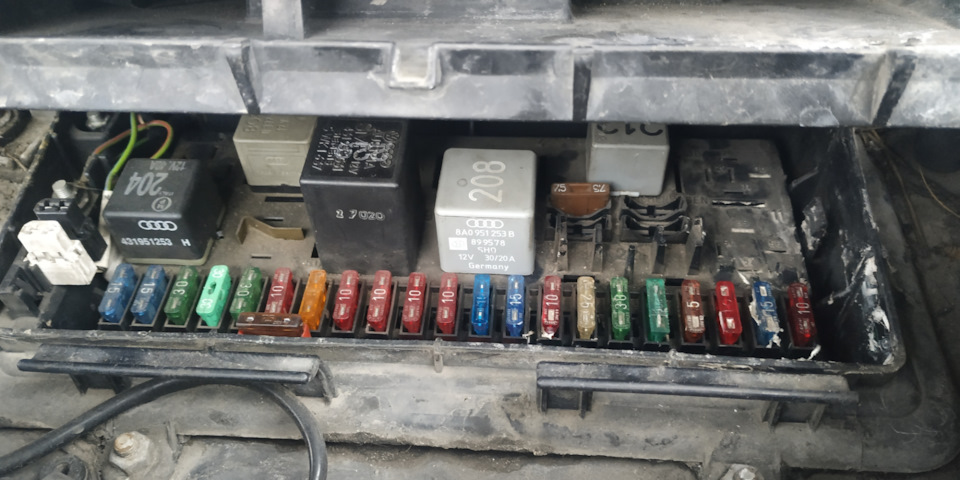

Запобіжник #16 на 30 А
Там все в нормі.
Розібрав кнопку Там 6 контактів і 4 дроти:
/>
1- чорно-синій
2 — коричневий
5 — сіро-зелений
6 — сіро-білий
> 3 і 4 ре пусті
5 та 6 замикаються при натисканні
(дістав кнопку на туманки, начебто все також.)

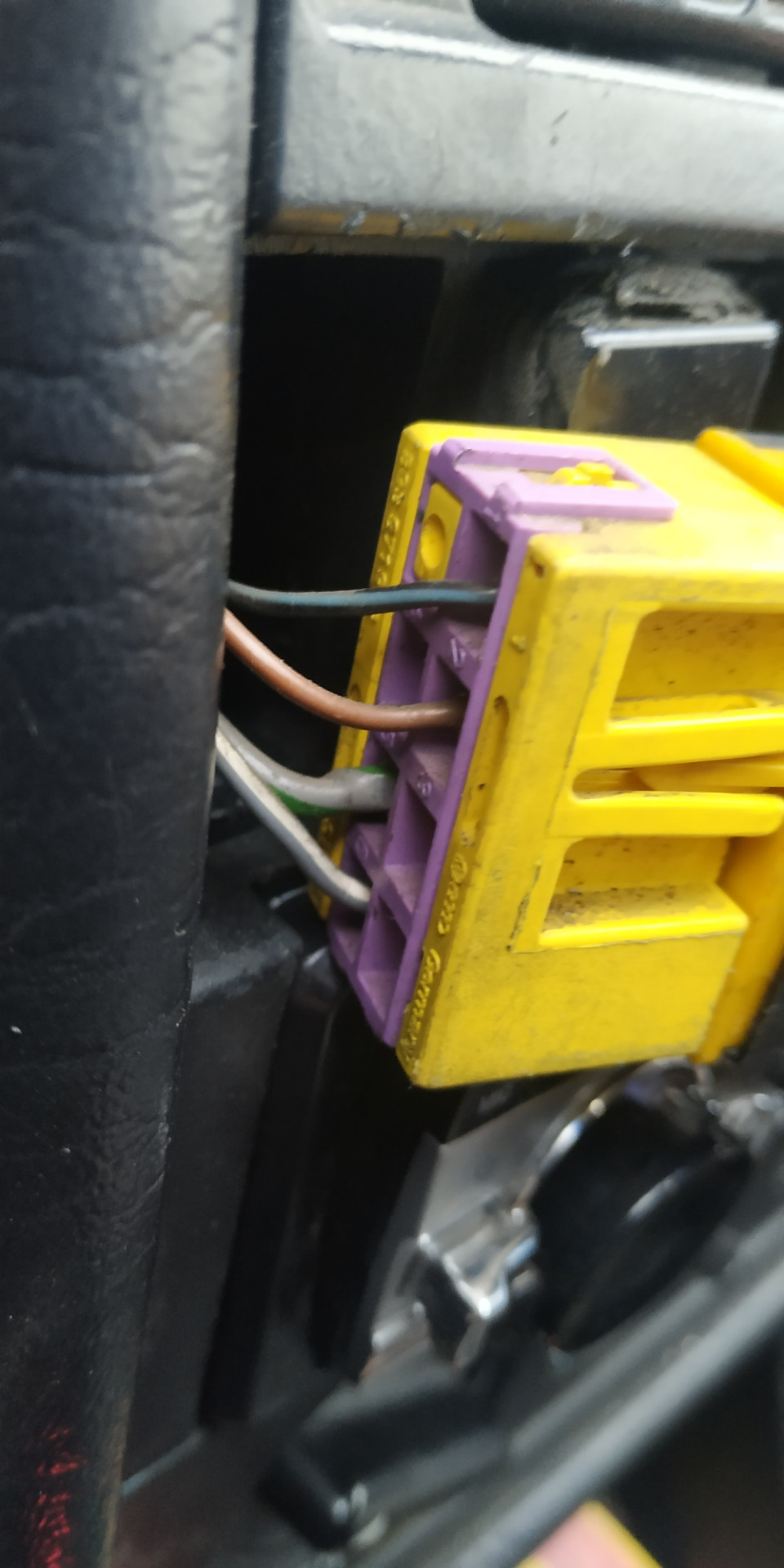

Проводи до кнопки

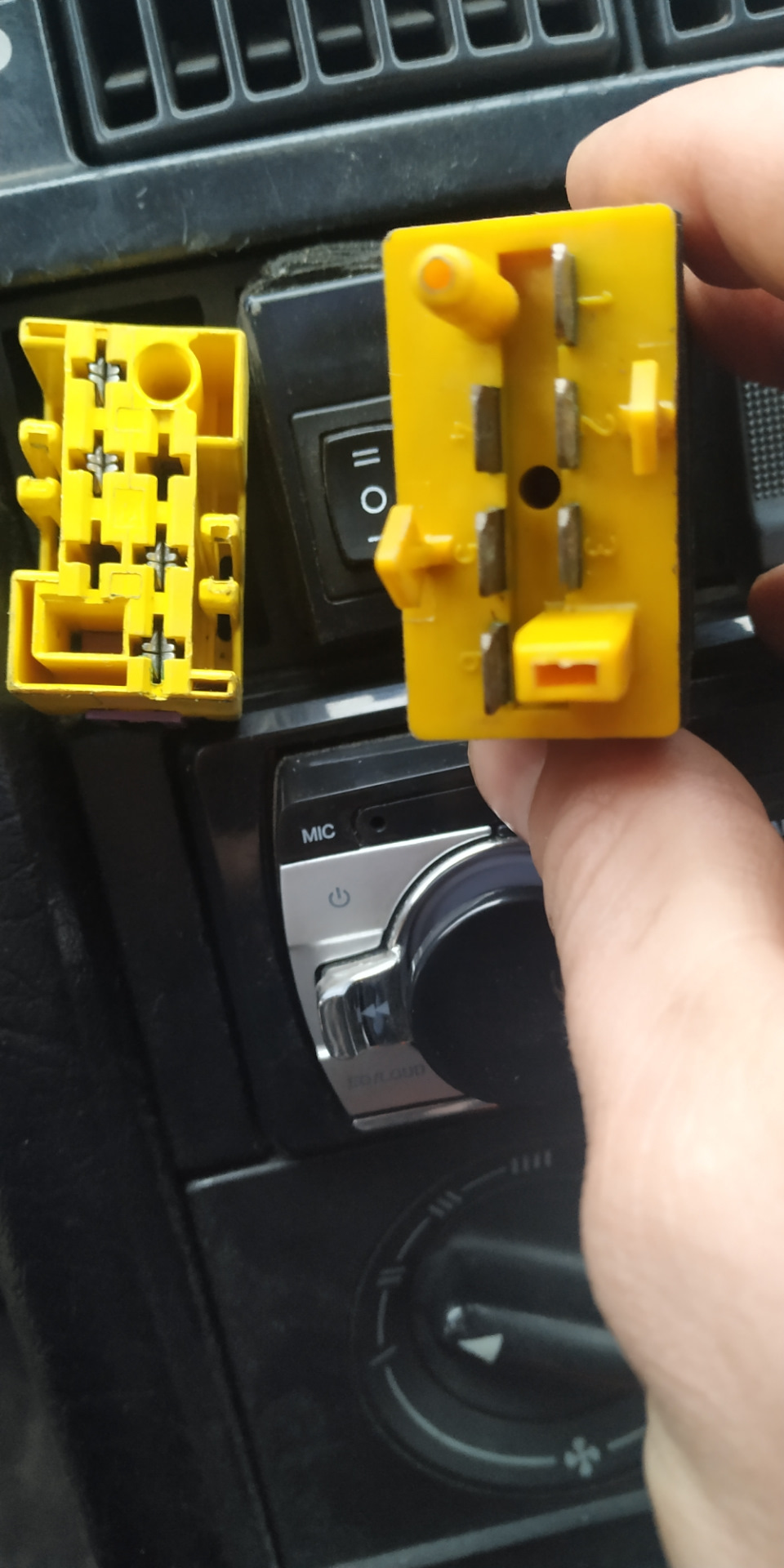

Роз'єми кнопки
При заглушеному двигуні 1, 2 і 6 телефонують з кузовом.
При заведеному моторі:
1-2 +13, 7 В
1-4 +12, 8 В
> 1-6 + 13, 7 В
2-4 -0, 4 В
2-5 нічого

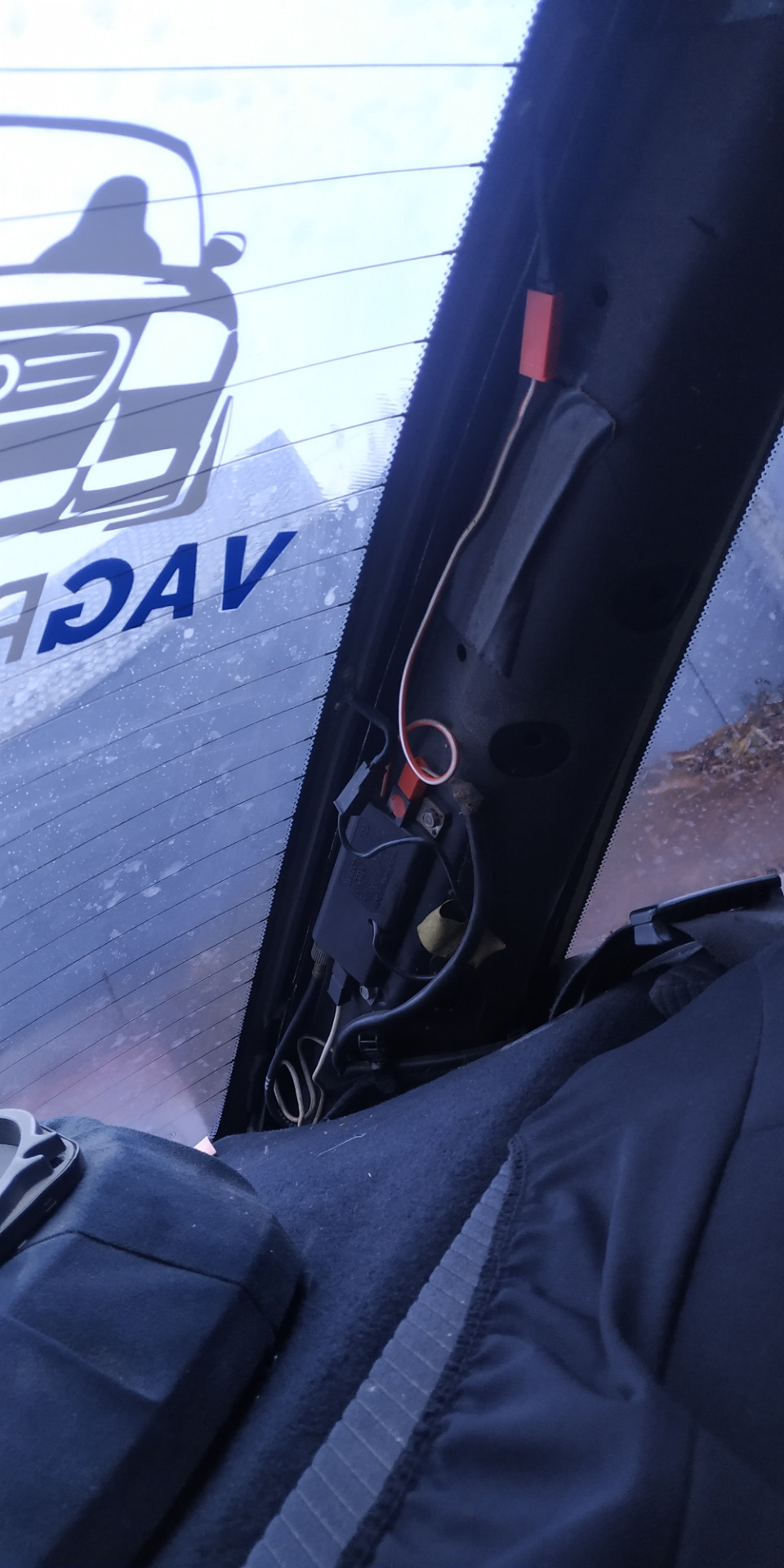

5-6 +0, 4 В На задню стійку приходить товстий білий, на ньому нічогонемає.

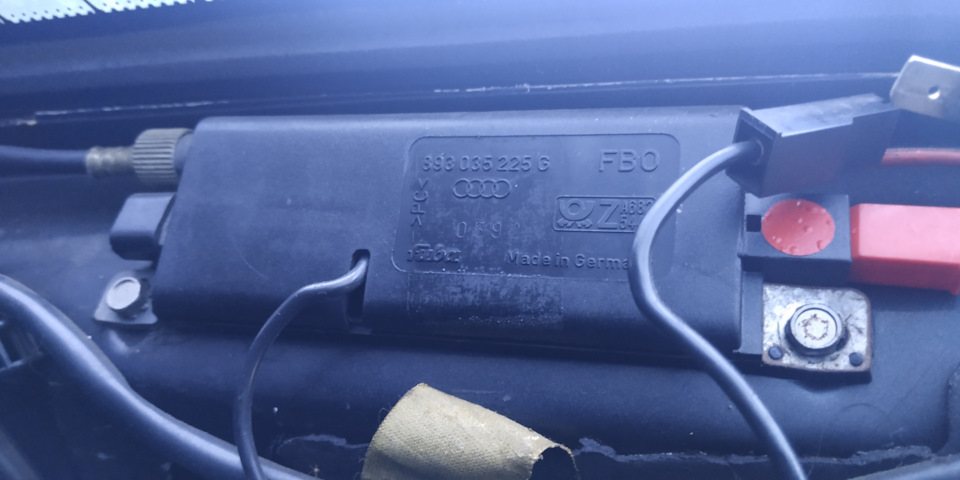

підсилювач або щось схоже
Стійка з контактами
На лівій стійку підключення до кузова
Де загубилося харчування? )
З.ы.:ніби за схемою акб-запобіжник-кнопка-обігрів? !
Запобіжник дзвониться з усіма 4ма контактами кнопки.
А білий провід на задній стійкі не дзвониться не із запобіжникомані з кнопкою.
Коментарі17
У додатковому блоці роз'єм джгута проводки задка завжди плавиться. Перевір.
Доп.блок це той що під кермом?
Ага.
Та там чорт ногу зломить (На 5м контакті немає плюса, а на запобіжнику є. Виходить між ними обрив?
Простий лампочкою /контролькою не дивився ? На 6 кінці(білому дроті) плюс з'являється при замиканні кнопки ?
Ні. На п'ятому немає харчування. А 6й контакт у гнізді дзвониться з масою, хоча ззаду я роз'єм відкинув
А нитки обігріву всі живі?
Минулої зими всі працювали. Перевірено тепловізором
Візуально подивися спочатку нитки. Може влітку одна нитка постаралася
16 запобіжник
Продзвони з 16 або 17 (не пам'ятаю який) запобіжника і на чорній фішці 5 контакт
При подачі +12 на 6 контакт жовтої фішки повинна ззаду загорітися протитуманка
5 контакт приходить на кнопку +126 контакт йде +12 через антений підсилювач
На обігрів чорна фішка. Жовта на протитуманки.
У мене жовта на обігрів, а чорна на туманки. Взаємозамінність не допомогла.
У мене була проблема з самою кнопкою, був поганий контакт усередині. Спробуй її якось поворушити
Так міняв з кнопкою туманок місцями. І вже раз 5 з тестовим перевіряв ще раз. Не допомогло (
