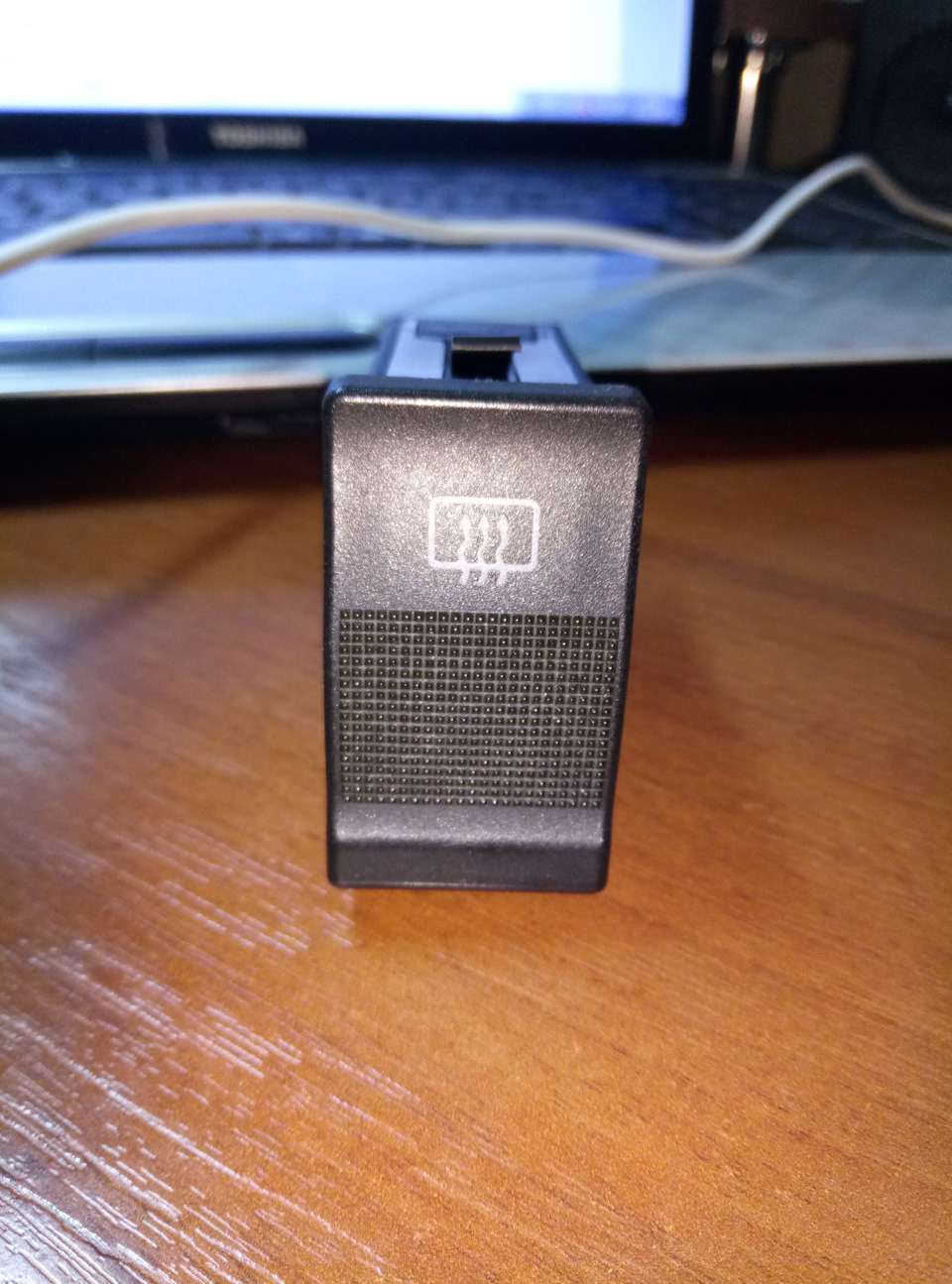

Не так давно, перестала працювати підсвічування кнопки обігрівузаднього скла, довго шукав розпинування на неї. І знайшов! Чим, власне, і хочу з вами поділитися)

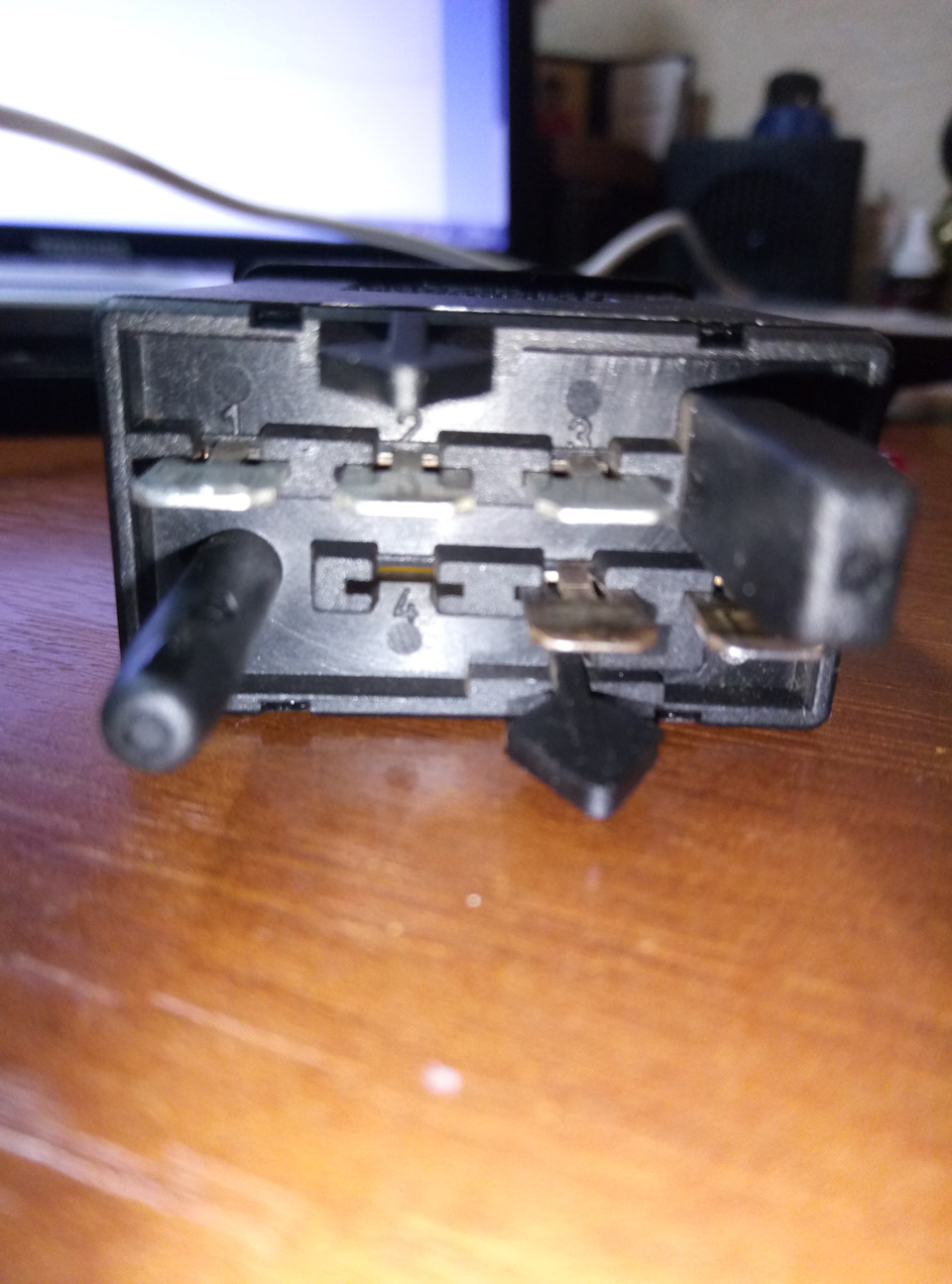

1. +підсвічування кнопки
2. Маса
3. Не задіяна
4. Кудись на ЕБУ двигуна для збільшення оборотів
5. +12В з преда запобіжник №26
6. На елементи підігріву
Коментарі11
1- +запалювання - підсвічування2- маса3- плюс на обігрів дзеркал4- пусто5- силовий плюс6- плюс живлення обігріву ЕБУ двигуна я поржав - він і без цього бороти відругулює, щоб просадки не було, а генадій в тондемі з РР додасть напруги ))
така розпинка на всіх кнопках?хочу зробити поки тільки підсвічку - підключати 1 (+) і 2 (-) і все? Від інших кнопок запаралелити можна?
Ні, коректор фар не так
коректор фар 5 і 6кнопка АВС 1 і 2обгорів сидіння довгі 1і 6.Вроді так само просто від інших кнопок запаралелити + і -. Маю на увазі підсвічування кнопок.Без різниці як підключати? послідовно або паралельно?
Підігрів сидінь 1 і 6
Дуже хочеться дізнатися де так довго шукалася інформація і де в результаті знайшлася така?
Хтось, десь, когось набивав)))
Просто я реально не уявляю проблем з пошуку схем на цю кнопку. Обігрів був у кожній бочці і схеми на обігрів є в кожному довіднику та комп'ютерних мануалах. Чого там довго шукати, а вже тим більше знайти таке))
Та й сумніваюся я, що від кнопки підігріву щось йде на ЕБУ
Ну з урахуванням того, що 4-й контакт взагалі відсутній, то й сумніватися не варто))
Бачу розбіжність…3. незадествована4. Кудись на ЕБУ двигуна для збільшення обертів лише 3 нога є, а 4 ноги на кнопці немає…
