І так сьогодні приділив час супортам )
І так поїхали)

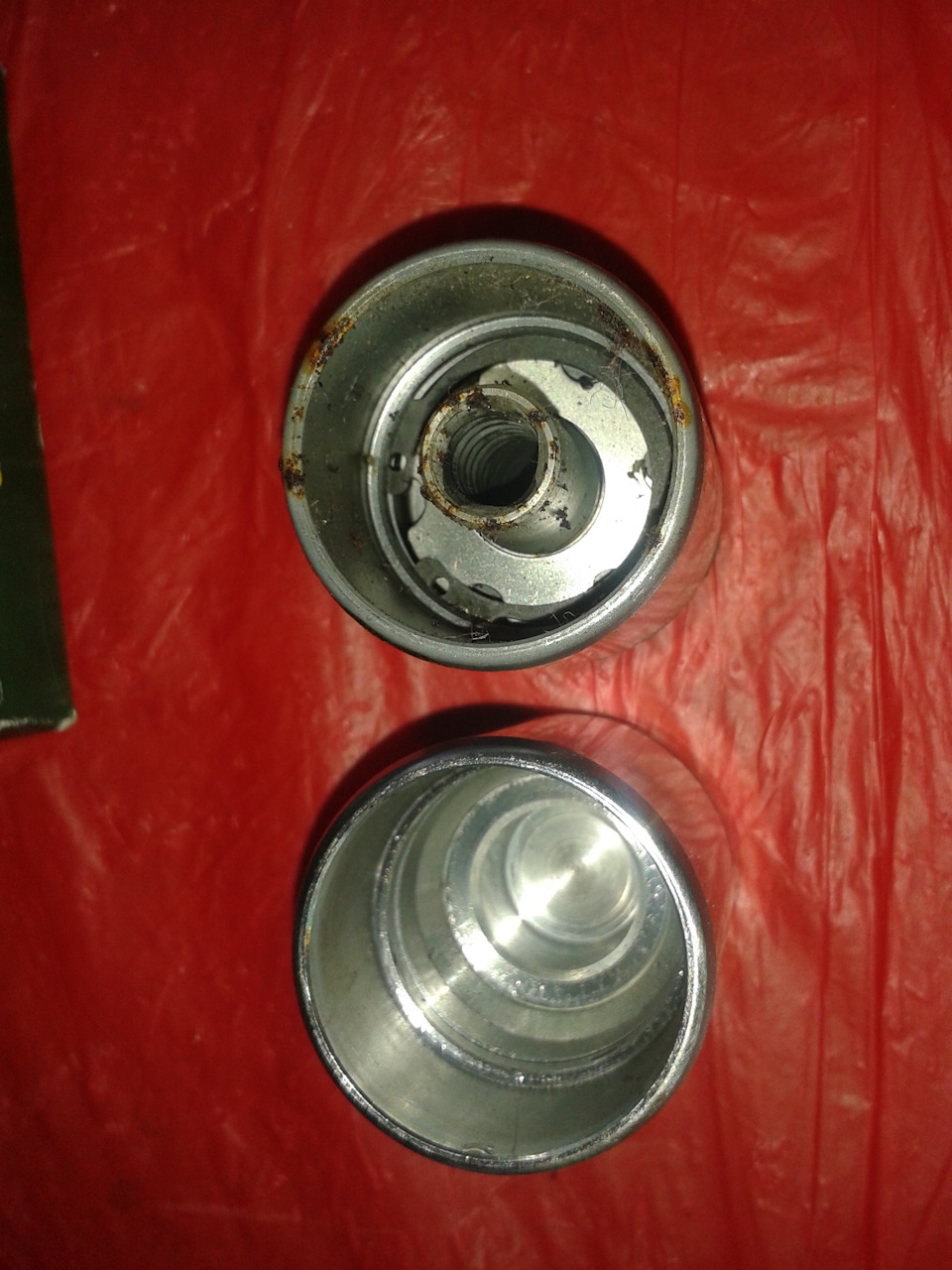

2 поршня старий і новий )
<

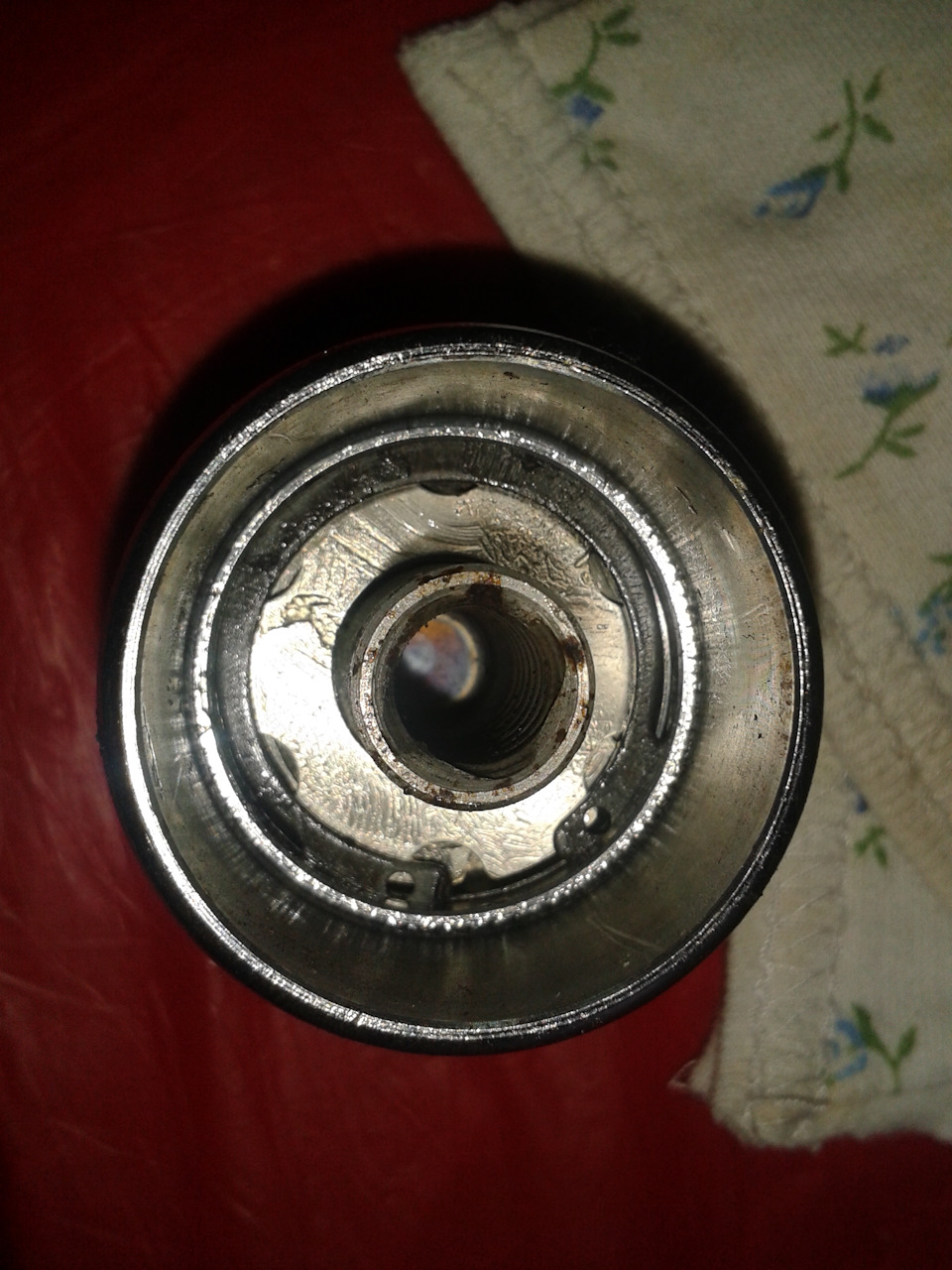

знімаємо стопорне кільце витягуємо все серцевину
фотографуємо що за чим варто щоб не забути ) збирав з батей яккажуть 1 голова хороша а 2 краще)
<

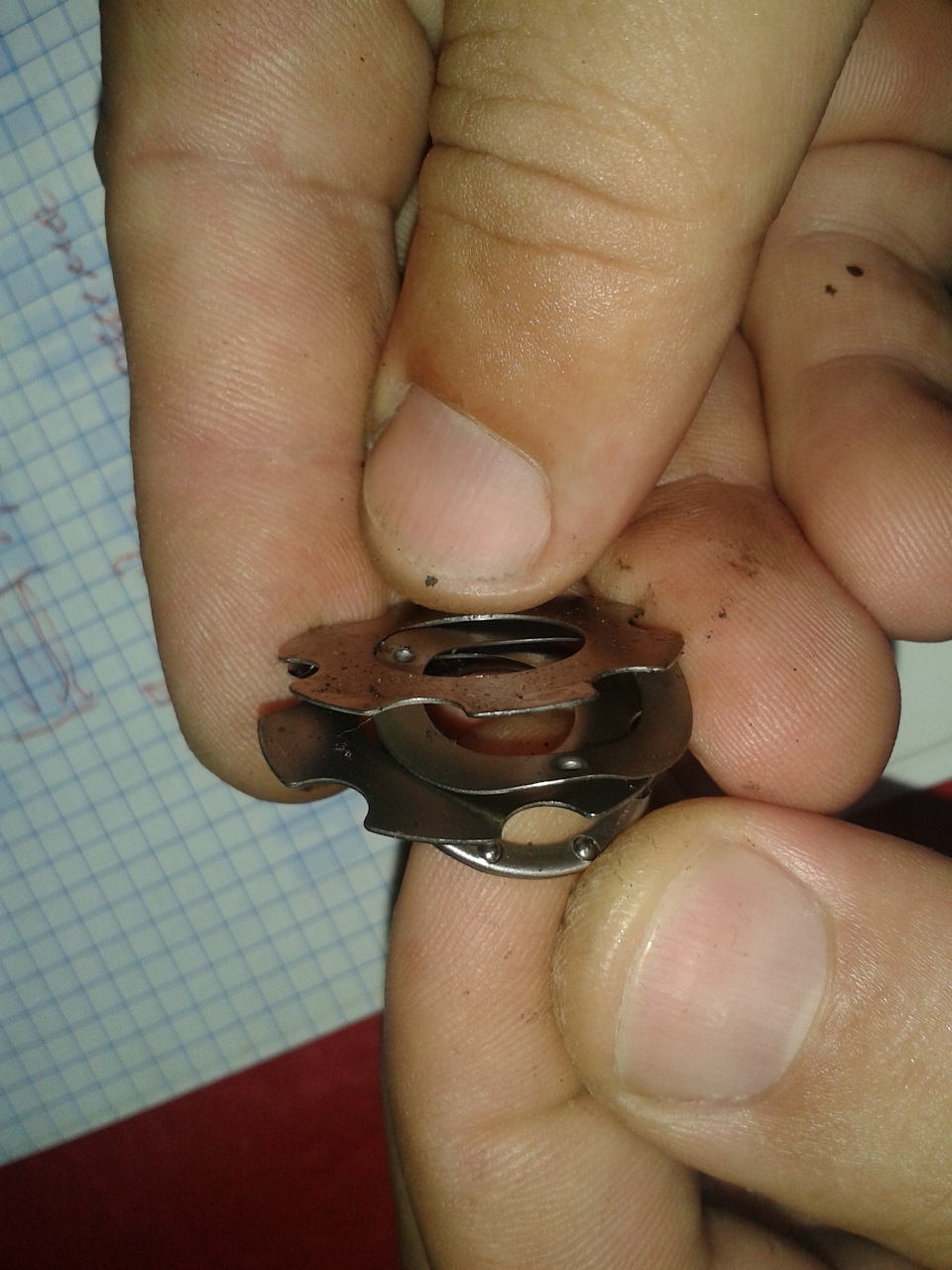

підшипник у низу потім пружини шайба крива, і ще одна пружина ну істопор)

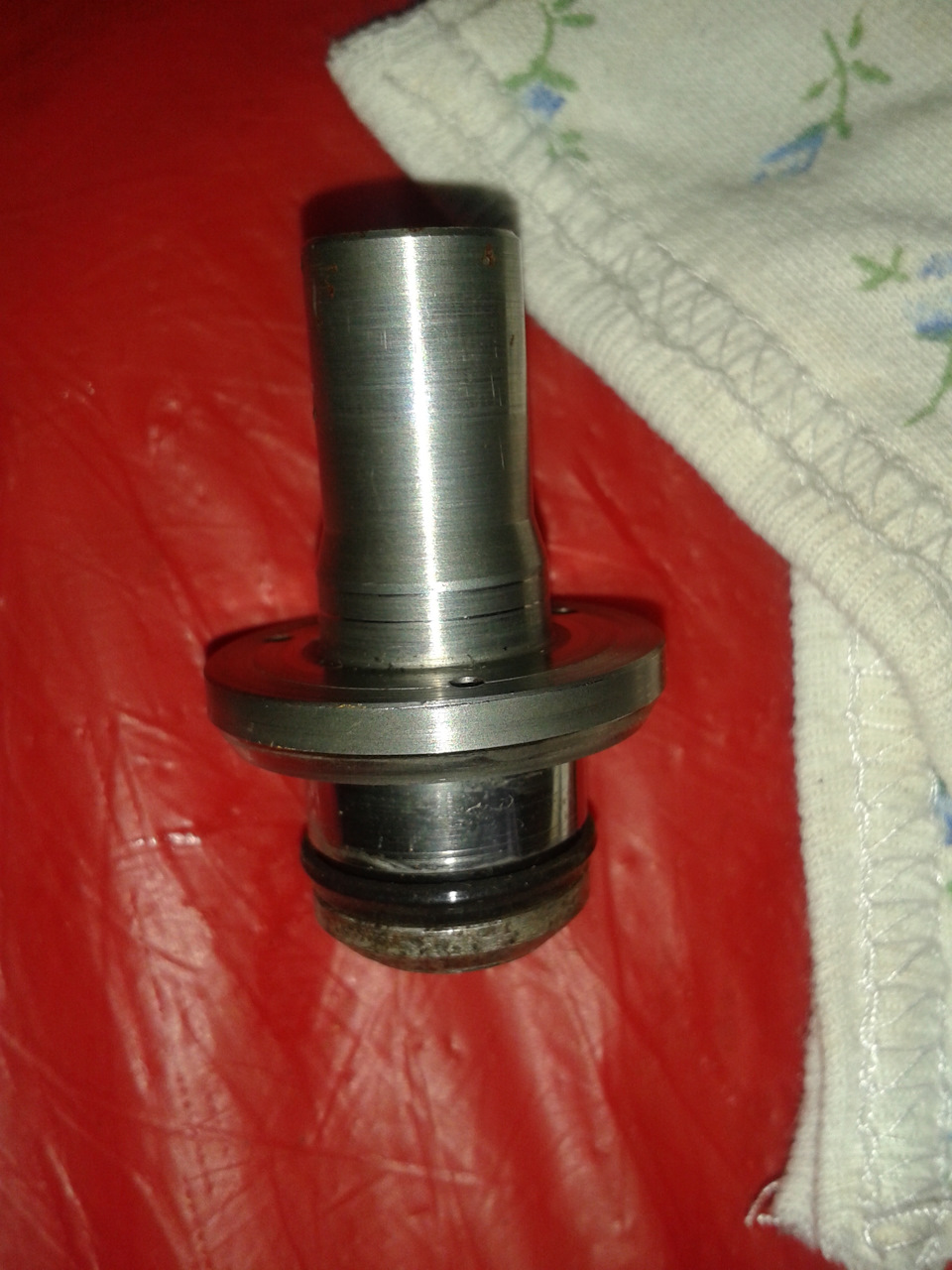

міняємо на серцевині гумове ущільнення)
ось що отримуємо)

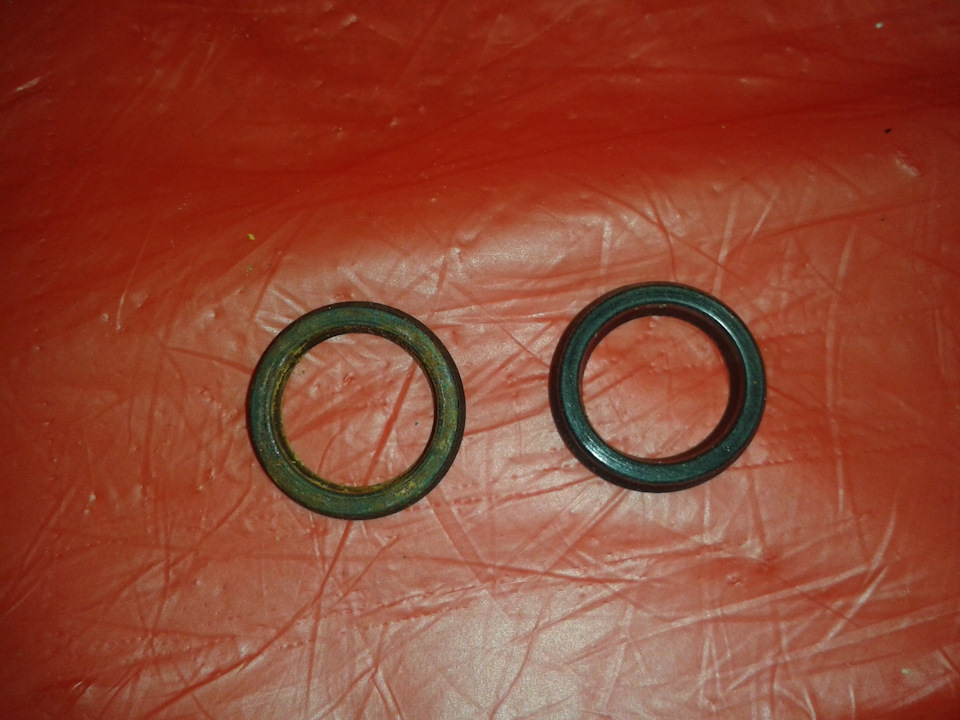

Вставляємо серцевину ) потім підшипник і інші частини і в кінціставимо стопор і поршень зібраний) та змащував все мастилом АТЕ длясупортів) Потім узяв шток змастивши тим же мастилом насадив нанього сальник) Запхнув у супорт шток вид з боку поршня) Потімвставив всередину овальну шпонку, після чого посадив на неї шток доякого кріпиться поршень, (попередньо замінивши на ньому кільцеущільнювача
шпонку вкинув)
Шток посадив)
> ось як все на штоку сидить)Шайба фіксуюча яка входить виступівв супорт, потім шайба під пружину, сама пружина і кошик, після чогоставиться стопор! виступом і шайбу під пружину
поставив пружину
потім на неї одягнув кошик)
І тут починається найцікавіше) Потрібно задавити пружину іпоставити стопорне кільце усередину …
>
Спершу поставив на кошик головку на 15 і за допомогою саморобногоінструменту намагався задавити пружину і поставити стопор
Спроба не увінчалася успіхом, інструментом для стопорних кілець підлестощі нормально не вдалося, так як місця мало, і на додаток довсього роздавити кошик вона загнулася і не давала сісти стопору всвою канавку. Її порівняти але у мене був ще 1 супорт на запчастинине придатний до використання, в результаті запчастини брав знього)
Потім багато думаючи з батьком вирішено зробити ось таку штуку)
З поршня неробочого супорта витягли серцевину!
З її допомогою затиснули пружину та кошик
ось так уся ця справа виглядає
Усю цю справу встановлюємо в супорт, І знову нічого не вийшлопружина тримається але підлізти вкрай не зручно щоб поставитистопор, після пари спроб пружина 2 рази вилетіла і дала по руках…
У результаті вирішено пиляти краї щоб було зручно дістатися достопора!
ось фото як підрізали)
всі постарій схемі закрутили поставили разом з цією серцевиною, поставили стопор, відкрутили серцевину перевірили прапорець працюєпружина не вистрілює, все зібрано правильно)
На все про все пішло 4 години роботи ось підсумковий результат
практично зібрані супорти
Завтра плануємо в крутити поршні та решту дрібниць)
Все зібралося досить швидко за 1 годину 3 години пішло для того щобпоставити стопорні кільця усередину супорта)
Сподіваюся кому то допоможе мій звіт)
