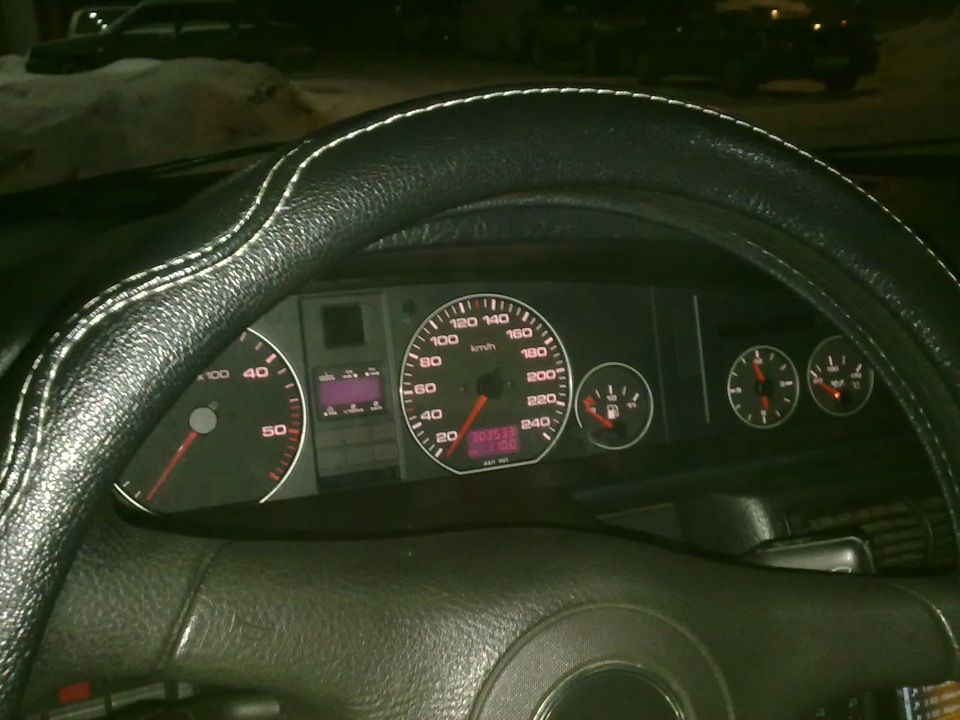

Встановив повну панель з бортовим компом та мультиками
Встановив повну панель з бортовим компом і повним авточеком (мультики або БСК).

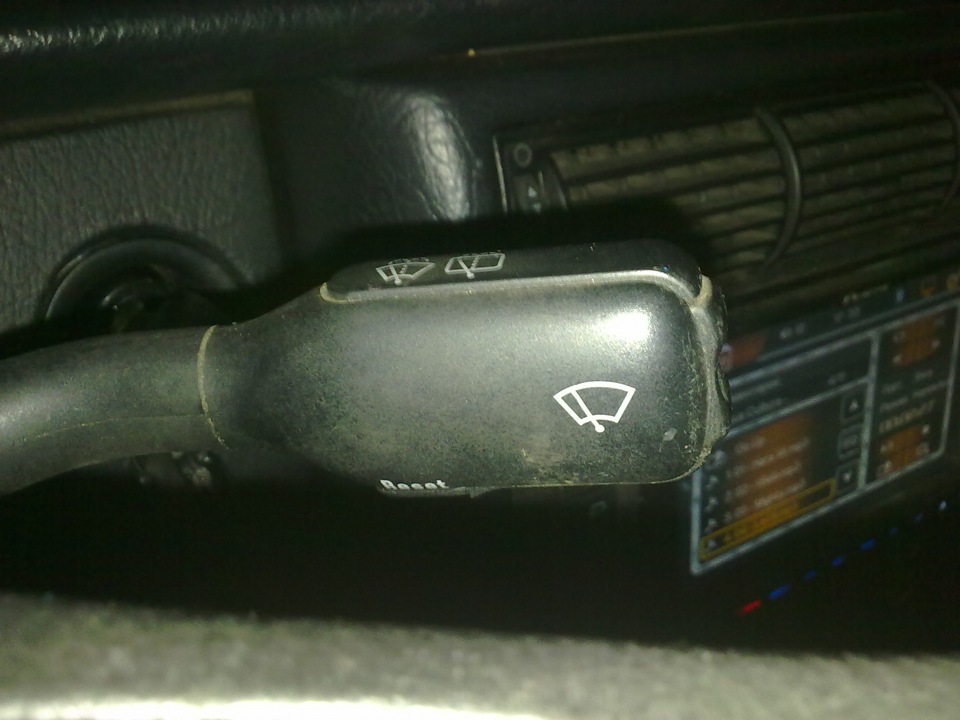

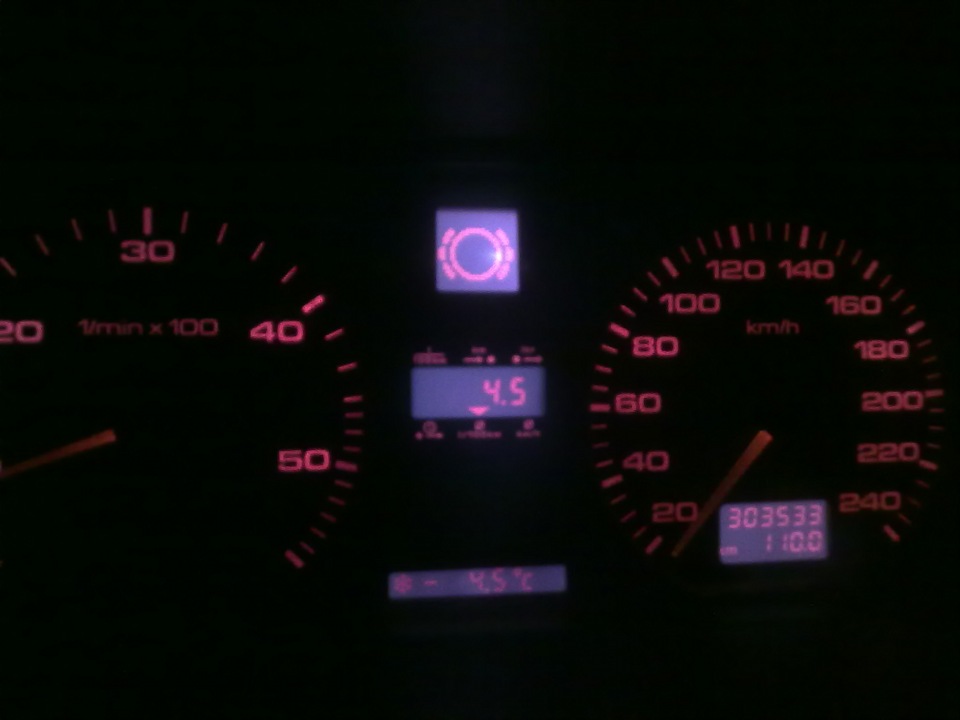

Підключив згідно зі схемою, замінив правий підрульовий перемикач.Приємно здивував витрату по трасі — 4, 5 літра, місто, 7, 5-7, 9літра. Також поставив 301 реле контролю ламп. Єдине невдалося йогопідключити до ближнього і далекому світлу, бо там стоїть ксенон, тому замість ближнього контролю підключив контроль перегоранняпротитуманок.
— габарити
— стопи
— поворотники
Після всіх маніпуляцій загорівся довгоочікуваний "оК "
Ось маленьке відео роботи:
Коментарі20
ставлю щиток з бск від с4 до цього стоячи щиток без бск.а як підключити контакти щоб бск заробила?
Привіт, мучить мене одне питання, на яке ніде не змогло знайти відповідь і тут натрапив на твій звіт в АвтоМайстері щодо встановлення повної дизельної приладки. Суть питання така — у розпинанні 14-ти пінового роз'єму БСК для дизельних приладів під пі...
Не тільки. Нікуди його не заводив. Лампа в приборці свічок розжарювання відповідає не тільки за свічки. А працює як сигналізація про вологу в топ. фільтрі в дизелях. Якщо такий датчик є. Довго у мене ця лампа моргала, поки не відключити / Замінити да...
Це я все знаю, і про датчик наявності води теж. При заміні приладки (стояла без БСК) і підключенні все працює справно і фішка струмуючи як у тебе є (км\ч) а ось провід з 5-го піна невділ залишився. Буду шукати схему підключення БСК для дизеля.
avto-master.info/file/raz…pribornoj-paneli-A100.pdf
Це швидше за все розпинування під бензинки а є саме під дизелі де чітко написано під піном №5 замість знака? - Контроль свічок розжарення.
але у мене все чітко працює
Так у мене теж все чітко працює, а думка про незадіяний провод спокою не дає (чисто з інтересу).
Я мав на увазі, що К-лінія до ЕБУ йде.
Але ж вона і на ЕБУ йде, адже так?
ні, сигнальний провід витрати це одне, а к-лінія інше (діагностика авто)
Привіт! Сам зараз у процесі підключення, цікавить що йде до ЕБУ - синій з чорним на 49 контакт ЕБУ, вірно? А на К-лінію як ти підключав-вів у блок реле під капотом або в ЕБУ? якщо так, то не пам'ятаєш якого контакту?
ні, чорний з синьою смугою, 49 контакт. К-лінію у мене було виведено вже під капот, з приладки сигнальний на к-лінію кинув під капот
має бути така ж патеха.добре вийшло!
удачі
проводку не змінював так розумію-всі роз'єми підійшли?
все підійшло, тільки я ще тягнув сигнальний провід витрати з комп'ютера
там один або два до мізків підключати? і на мізках який роз'єм? я знайшов-говорять В8
швидше за все так
ясно шкода(
