Вирішив зайнятися блоком контрольних ламп на приладці. Ще раніше яприладку трохи тюнінгував. Блоці ламп.Ну і, відповідно, замінив усепідсвічування на світлодіодну.

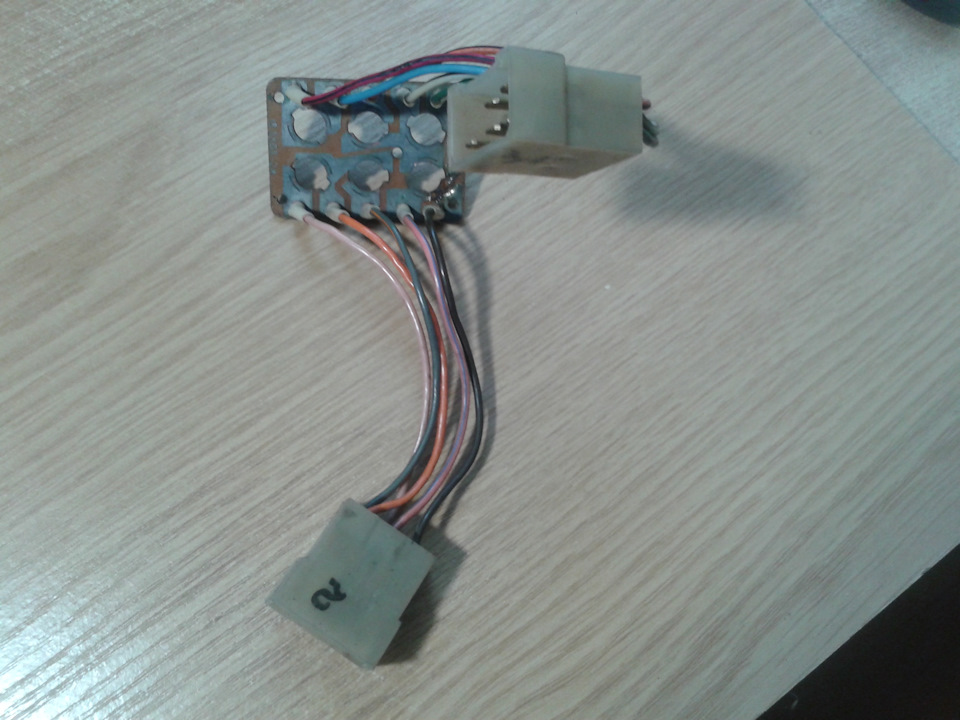

Але залишилося одне - "але! " Лампочки на контрольному блоці жилисвоїм життям. Доріжок ні до чого не призвело.Сильно це нервувало.Іось вирішив модернізувати блок ламп.Замість плати з патронами дляламп:

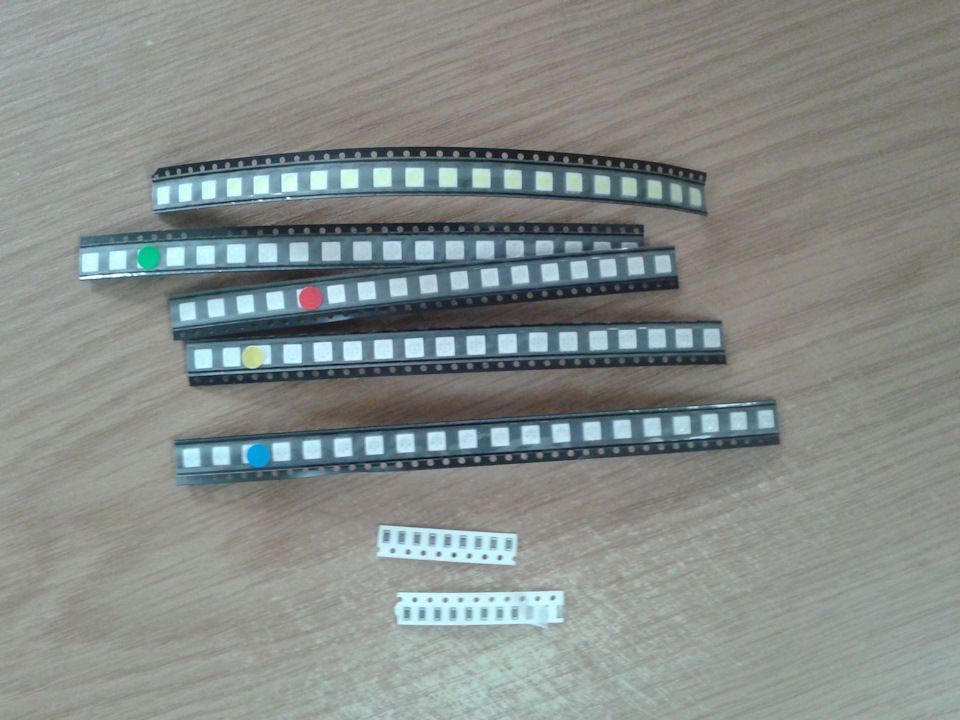

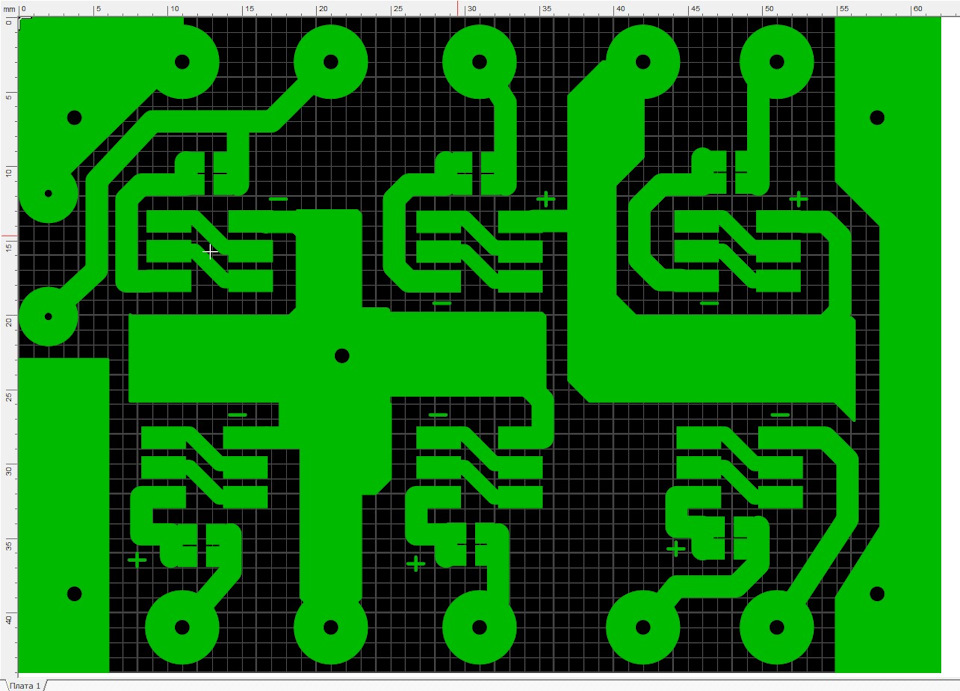

Вирішив зробити плату з впаяними світлодіодами 5050 світять).Купиврізнокольорові світлодіоди та й опору до них:
Опору розрахувати не складно. Мене вийшов на зелений світлодіодопір 220-му, і на червоні з жовтими по 430-му., всі 0, 25 ват.

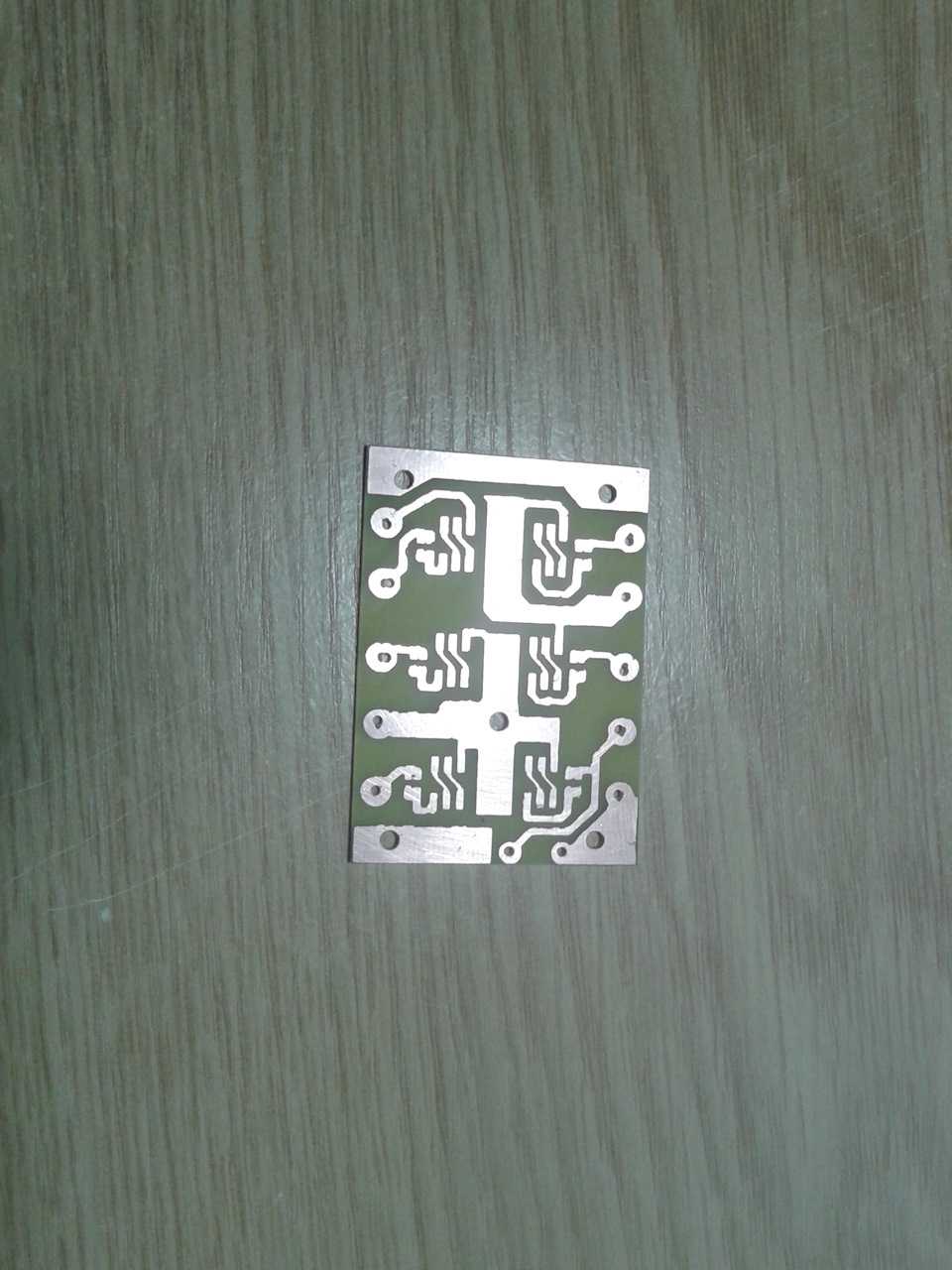

Далі за допомогою фоторезиста та лимонної кислоти виготовив її:
Пролудив доріжки щоб не окислялися:
>
Впаяв світлодіоди та опори:
Ну і проводи згідно зі схемою:
Поставив місце рідної плати. Але тут, як завжди у ВАЗу, безтруднощів не обійшлося. Кріпильні штирі на підставі були обламані.Довелося вварювати за допомогою металевої сіточки пару тонкихдюбелів. І кріпити плату на шурупи.

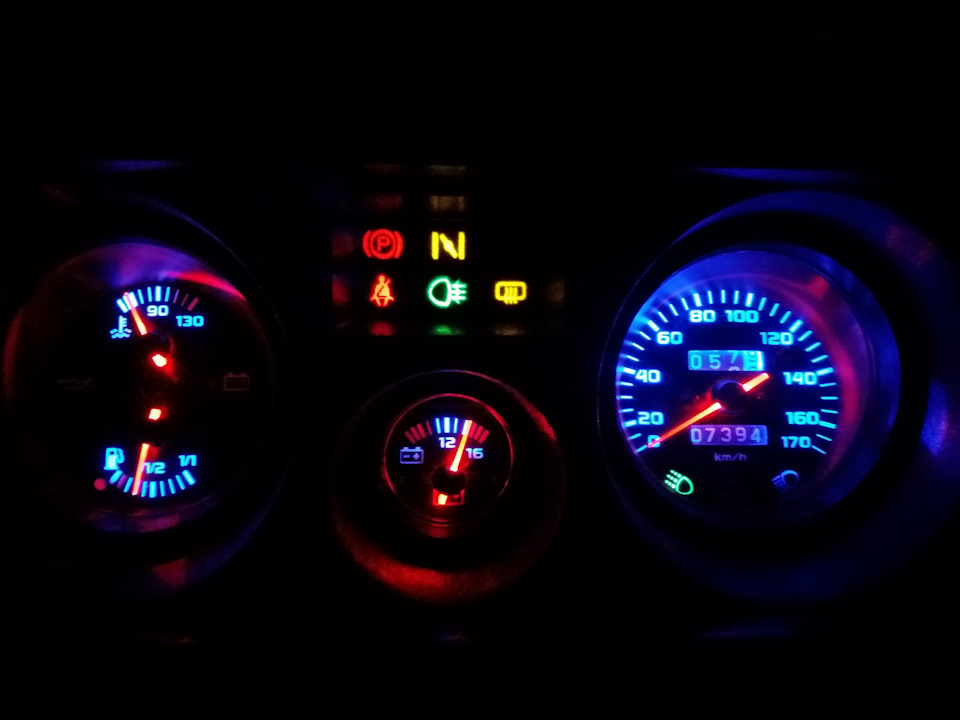

У результаті коли все поставив, то вийшло ось так:Потратив деньчасу та приблизно 50гр.
