Нещодавно я підвозив знайомих на задніх сидіннях, і один з них умене запитав де знаходиться ручка відкриття дверей (справа булавночі), і мені довелося включати плафон салону, світло дуже яскраверізко засліпило.І я вирішив зробити підсвічування ручок, але осьвиникла перешкода - на задні розсувні двері протягнути дроти невдасться.Знайшов вихід, вирішив запитати дроти підсвічування відконтактів центрального замку (цЗ), тобто світлодіоди загорятимутьсяна кілька секунд при натисканні кнопки відкриття ЦЗ і плавнотухнути через 3 секунди.
Для цього проекту нам знадобиться:
Конденсатор 2 шт (2200 мкФ), 25 V)
Діод 2 шт (1N5408 3A 1000V)
Провід.

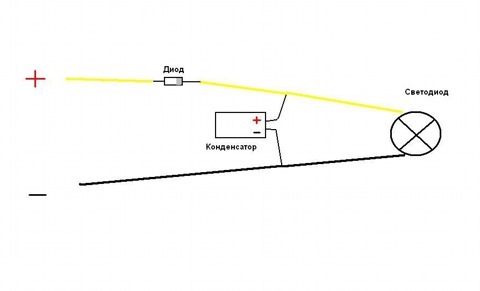

Плавне згасання робимо за таким принципом.

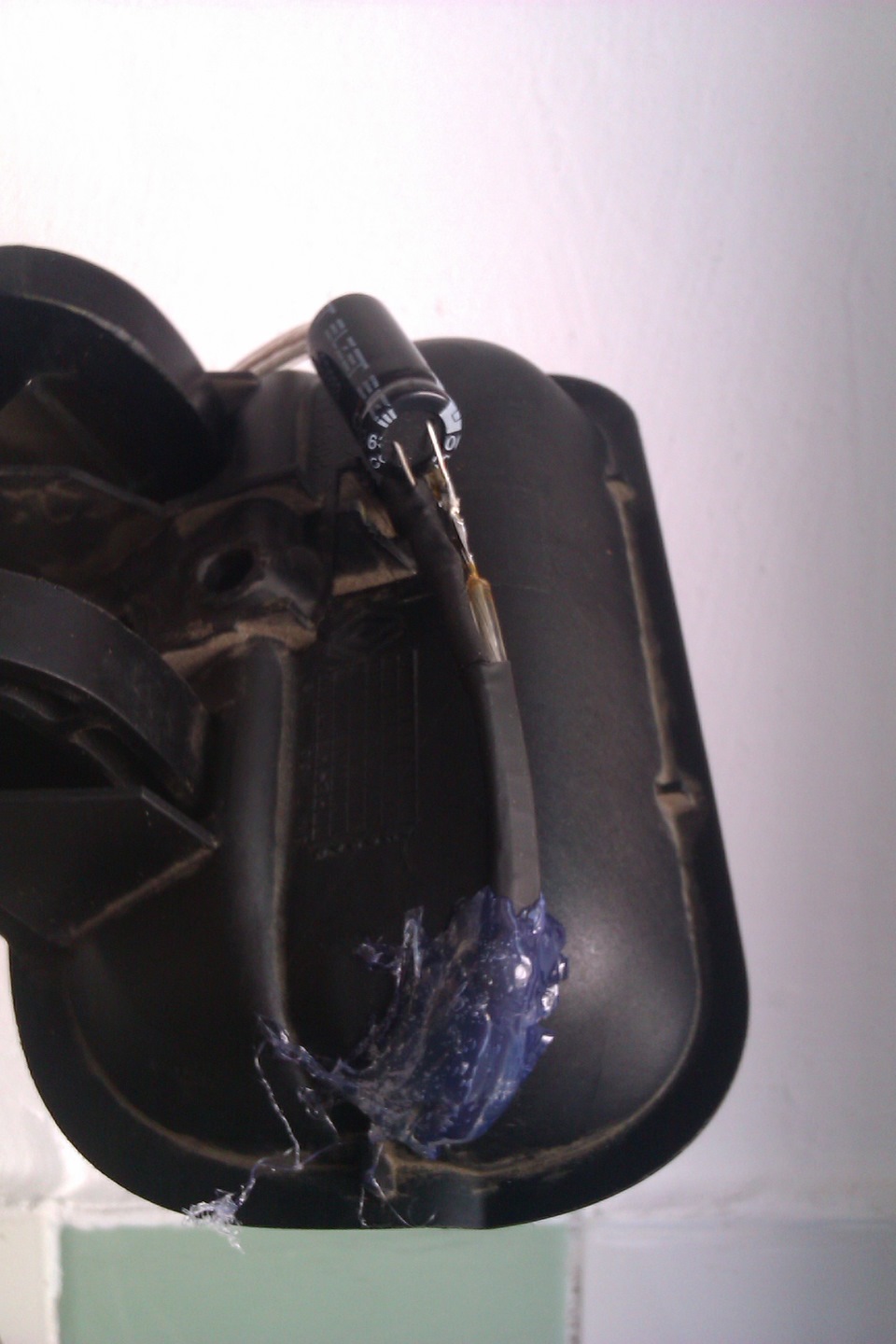

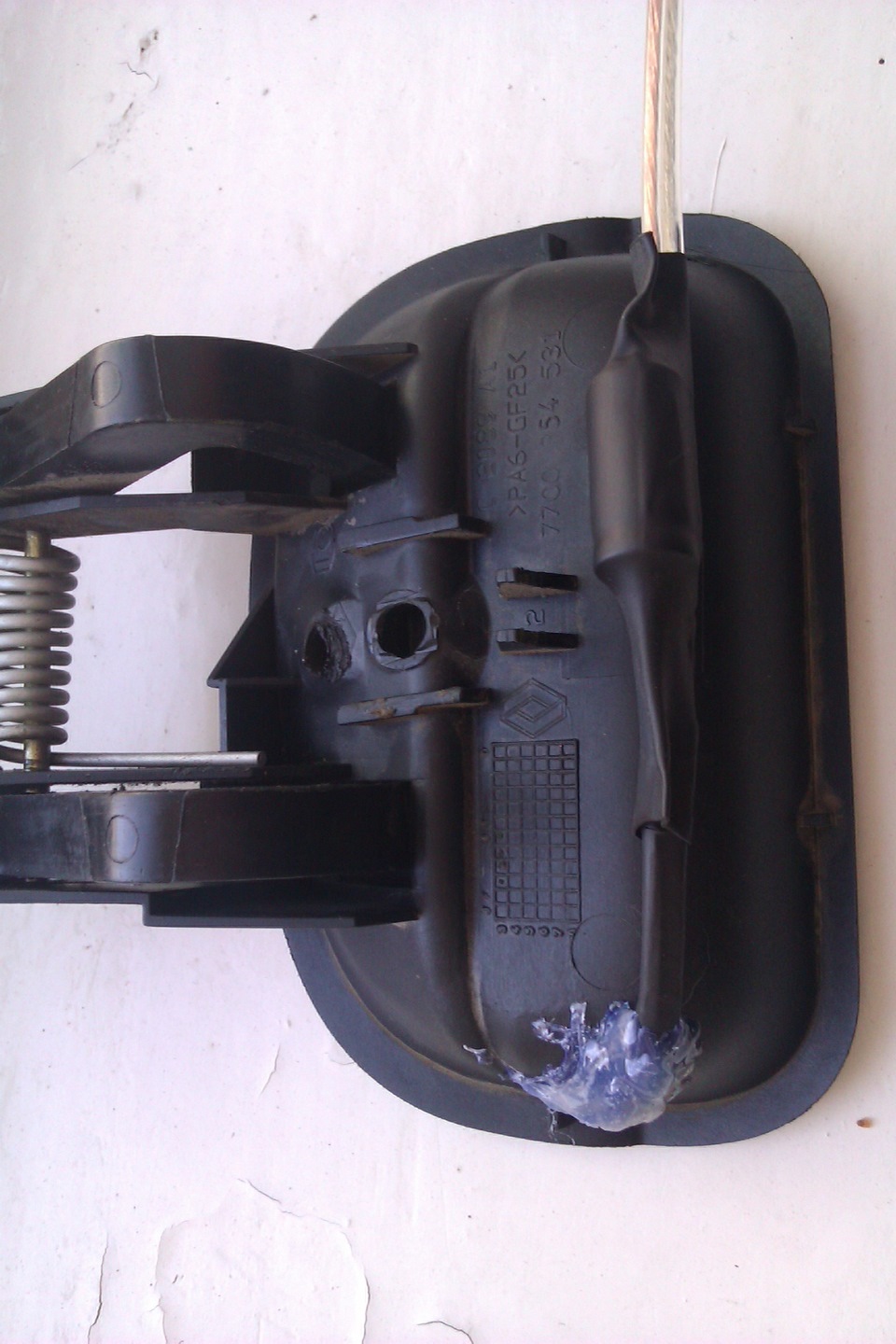

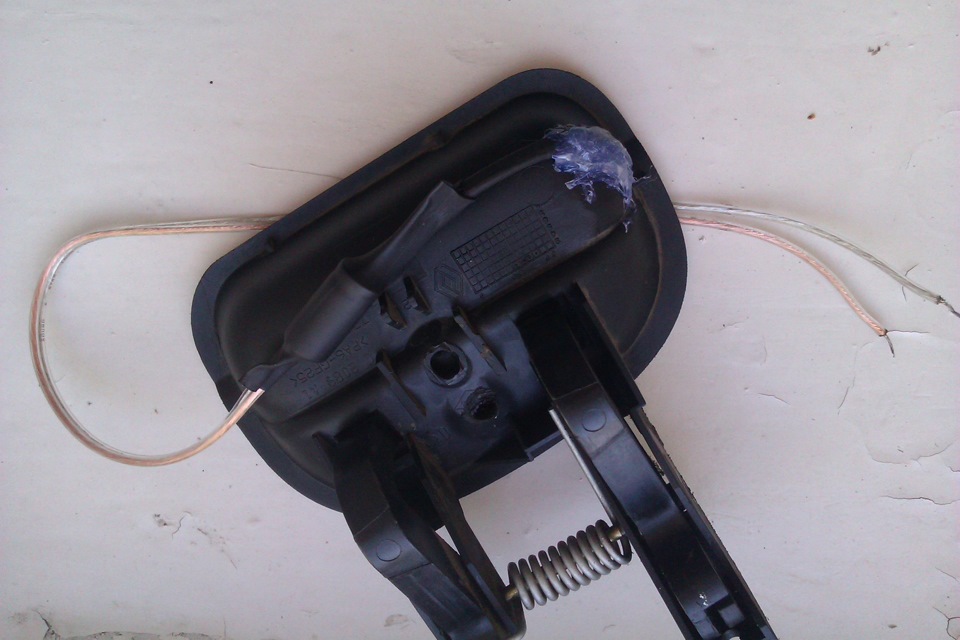

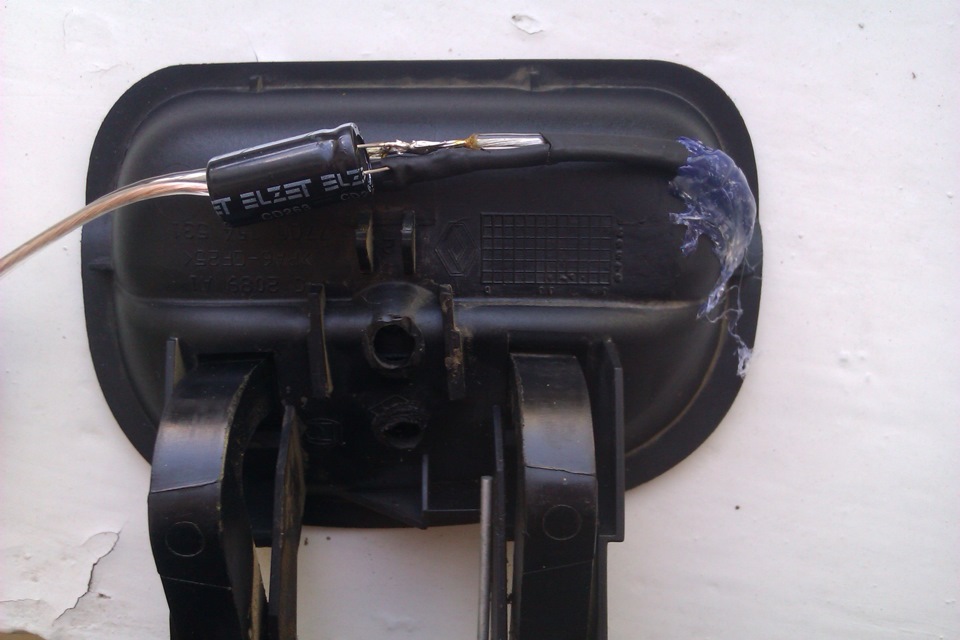

Далі паяємо, обтягуємо термоусадкою і кріпимо все термоклеєм
Під'єднуємо до дротів ЦЗ
Під'єднуємо до дротів ЦЗ
Під'єднуємо до дротів ЦЗ
При такому підключенні світлодіоди загорятимуться при натисканнікнопки ЦЗ на відкрито (у мене стоїть автоматичне закриття замківпри наборі швидкості 7 км/год) тобто після зупинки авто завждитреба відкривати замки. Насправді світлодіод не сліпить, я йогозаматував за допомогою дрібної ніжочки, він тепер м'яко розсіюєсвітло p>
Насолоджуємося! ))))
Коментарі7
Ставив на своє авто проські світлодіоди і виводив тільки міцність (торець) частини, що світиться в рівні з пластиком корпусу ручки. Взагалі не помітно. Світить трохи яскраво, але цим можна перейти.
Привіт! підкажи будь ласка, а як теж саме зробити на всі 4 двері? я правильно все зрозумів, ти це зробив на водійських дверях тільки? Або це треба зробити на кожній двері тобто канденсат + діод + світлодіод?
Привіт, комплект - світлодіод, конденсатор, діод, дроти на кожну дверку потрібно по 1. Я робив на задні (пасажирські) двері, з передніми простіше, там дроти можна запитати щоб постійно світилися))
Відмінна реалізація, браво!
Дякую))
я теж собі таке замутив. Струм реально не читав. відкрив твій спосіб тільки сьогодні. я правда робив з світлодіодом без будь-яких конденсаторів і просто діодів
все геніальне просто)
