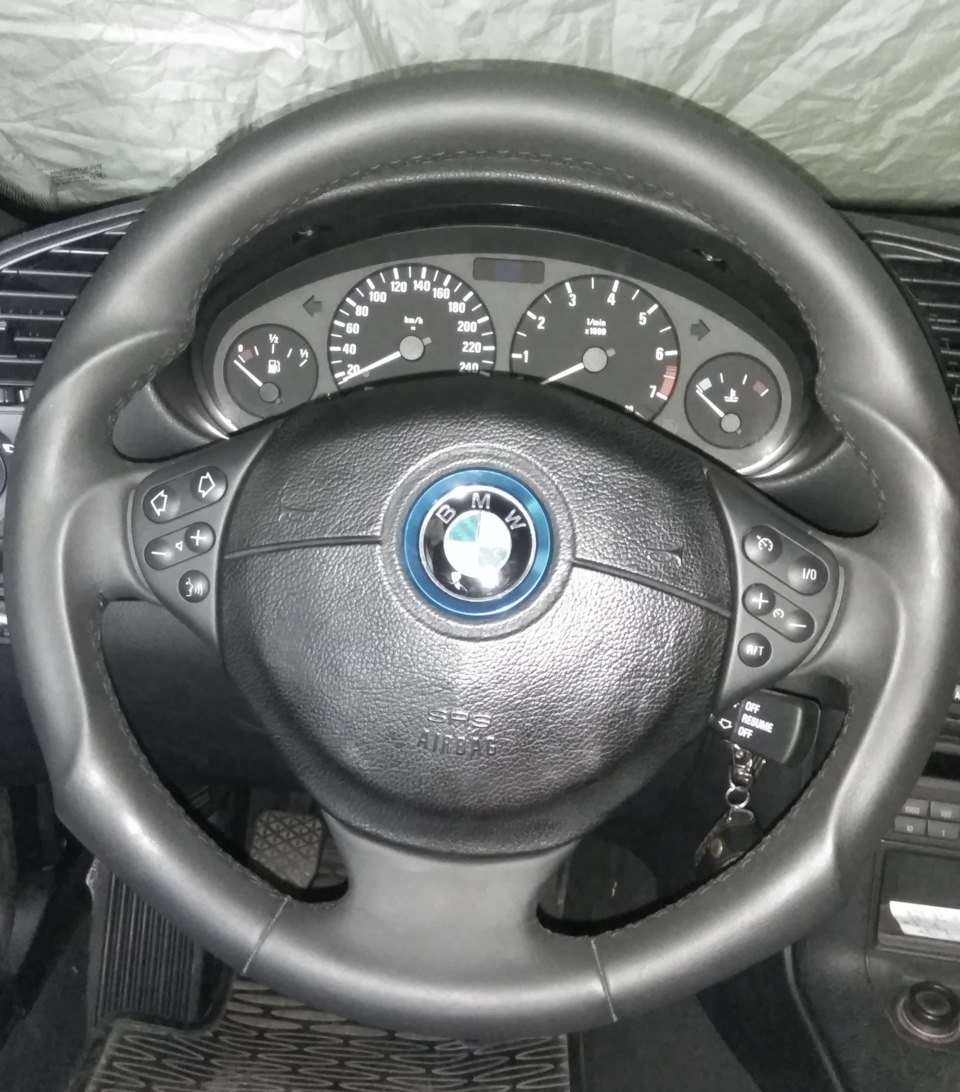

Установка кнопок у кермо!
От вирішив написати короткий, але докладний звіт, бо перелопативдуже велику кількість форумів так і не знайшов потрібноїформації

< Пацієнт — BMW E36 328i хутро, 03.1999 року. -P5000DVD - івиявив, що немає в ній кнопок на передній панелі, щоб було можливоперемикати вже налаштовані станції FM діапазону - тількисканування.
Магнітол Pioneer AVH-P5000DVD — Наявність в магнітолі вмонтованоговіддаленого входу адаптера дистанційного керування W/R

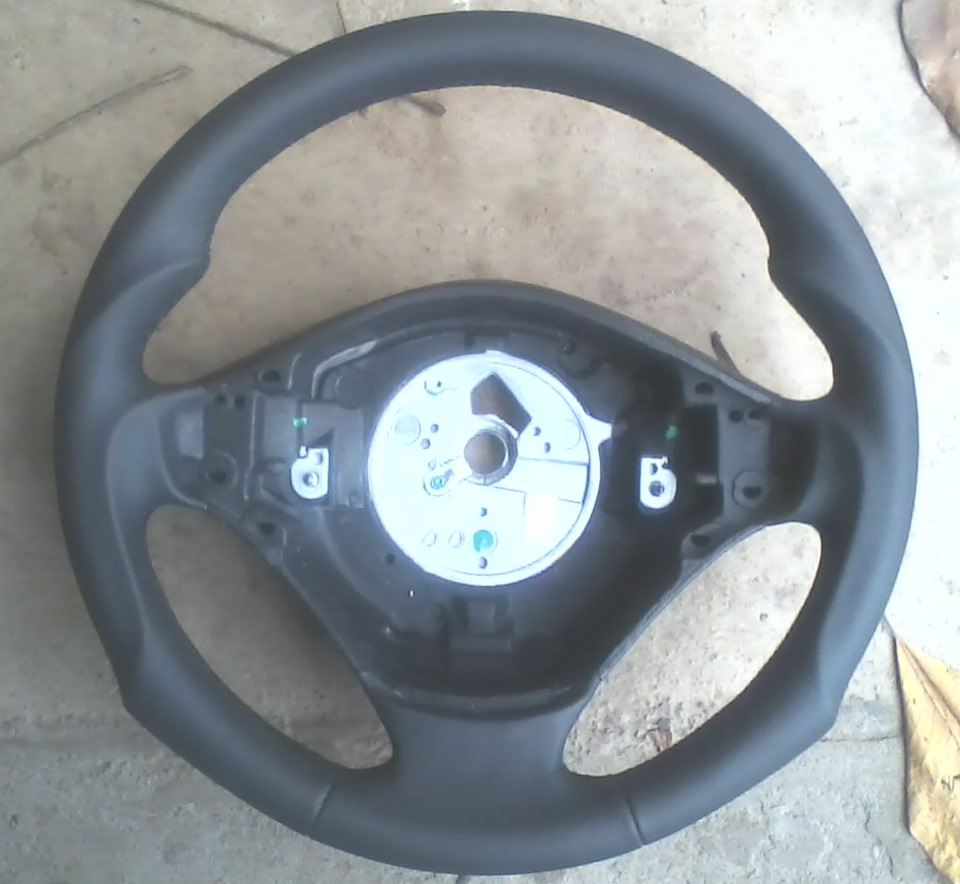

Рулі М — типу 32 34 2 228 230 від E36 Старий номер деталі:32 34 2228 641
Кнопки від керма М — типу BMW 5 серії E39

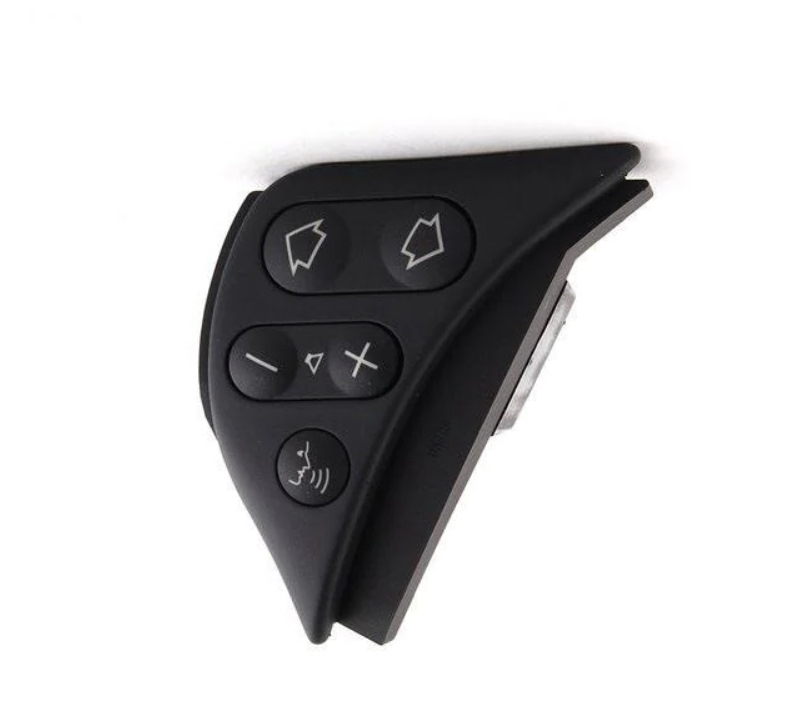

Кнопки керування магнітолою 61 31 2 490 233 c 03/1999 р. До09/2001г (5 кнопок)<

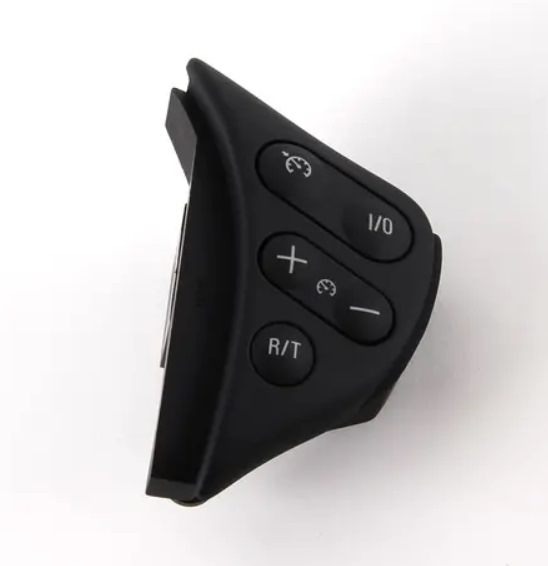

Кнопки керування круїз контроль 61 31 2 695 128 c 03/1999 р. До09/2001 р. (5 кнопок)
Провід кнопок мафон + круїз 61 10 2 493 719 c9 до 09/2001р
Контактне кільце 7-POLIG 32 34 1094261 з 09/1996р. До 03/1999р
Адаптер кнопок керма AIRC 1, 3 BMW
Розпинування роз'єму на виході з контактного кільця:
1- коричневий - земля « - » (вхід) ----- підключаємо до коричневийв Е36 (він вже є в колодці! )
2- фіолетовий - + » (вхід) подається в першому положенні ключа (5А)---- підключаємо у фіолетово-білий в Е36. У блоці з перемичками підторпедою у лівому верхньому кутку.

3- чорний — сигнал кнопок круїзу (вихід) не підключаємо

< p>
4- білий - i-bus (вихід) ----- підключаємо 2 дроти:
а) - жовтий провід адаптера кнопок керма AIRC 1, 3
в) - з'єднати через опір 10 кОм з помаранчевим проводом адаптеракнопок керма AIRC 1, 3 5- пусто

6- синій - сигнал на гудок (вихід) ----- підключаємо до коричневийз червоною смугою в Е36 (він вже є в колодці! )
Адаптер кнопок керма MEGUNA AIRC 1, 3 BMW розпинування
---- підключаємо у фіолетово-білий у Е36. У блоці з перемичками підторпедою у лівому верхньому кутку.

2- коричневий — земля « — » (вхід) ----- підключаємо до коричневогороз'єму на виході з контактного кільця в Е36
3- Сірий, Синій, Зелений - не підключаємо.

4- Жовтий і Помаранчевий - дивись розпинування роз'єму на виході зконтактного кільця! 5- Чорний - на вхід Remote Control аудіосистемиPioneer, Sony (у Pioneer роз'єм W/R, мінджек 3, 5)

Програмування адаптера
< /p>

Спочатку адаптер запрограмований для роботи тільки з кнопкамикерування аудіосистемою (режим 1).
У разі наявності кнопок керування телефоном можна призначити їмдодаткові функції керування аудіосистемою (режим 2),
або використовувати їх для керування додатковим обладнаннямавтомобіля (режим 3) за допомогою імпульсних виходів адаптера. НЕпідходить для Е36!
При виборі будь-якого режиму роботи адаптера кнопки кермаавтоматично приймають функції згідно з таблицею Функції кнопоккерма.
У разі необхідності при програмуванні адаптера функції кнопок кермаможна перепризначити.
