Адаптер OBD2 ELM327 1.5 Bluetooth – автосканер або просто іграшка…

Нещодавно реально задумався над питанням самостійної комп'ютерноїдіагностики свого авто. Почитавши багато форумів і різних статей явиділив для себе 2 автомобільні сканери, які підходять для моєї "ластівки" Вони мають досить широкий функціонал за відносноневелику ціну, а саме:
ВАСЯ Діагност 19.10.2 PRO ліцензійний
< /
Дилерський сканер VAS5054A + OKI Працює з новим ПЗ ODIS 5.1.6 таEngineering 11.0.4
Але викидати кругленьку суму за оригінальний авто сканер я не хотів (так само як і купувати дешеву китайську копію), тому вирішивпочати з чогось простого, а саме з ELM327. ​​ELM327 діагностичнийсканер для автомобілів, оснащених діагностичним роз'ємомOBDII.Працює по До лінії або CAN-шині. >
— Читання помилок та їх розшифровка
— Стирання помилок
— Читання параметрів у режимі реального часу:
— Обороти двигуна
<
— Навантаження двигуна
— Температура охолоджуючої рідини
— Стан паливної системи
— Швидкість руху автомобіля
— Короткострокова витрата палива< br/>
— Довгострокова витрата палива
— Абсолютний тиск повітря
— Випередження запалення
— Температура повітря, що всмоктується
— Масова витрата повітря
— Положення дросельної заслінки
— Лямбда-зонд
— Тиск палива
— І інше — залежить від конкретного авто …
— Побудова графіків
— Читання VIN номера кузова
— Час розгону до 100 км/год
— І інше — залежить від конкретної програми

В інтернет є багато пропозицій де можна купити даний сканер. Упродажу з'явились підроблені адаптери версії 1.5. Усерединівстановлено дешевий чіп, той самий що і в адаптерах з версією 2.1! Будьте обережні, вони коштують набагато дешевше за реальну версію1.5! Потрібно брати тільки реальну версію 1.5! З чіпом PIC18F25K80! Швидко визначити підроблений або справжній ELM327 Bluetooth/Wi-Fiадаптер - допоможе ELM327 Identifier.

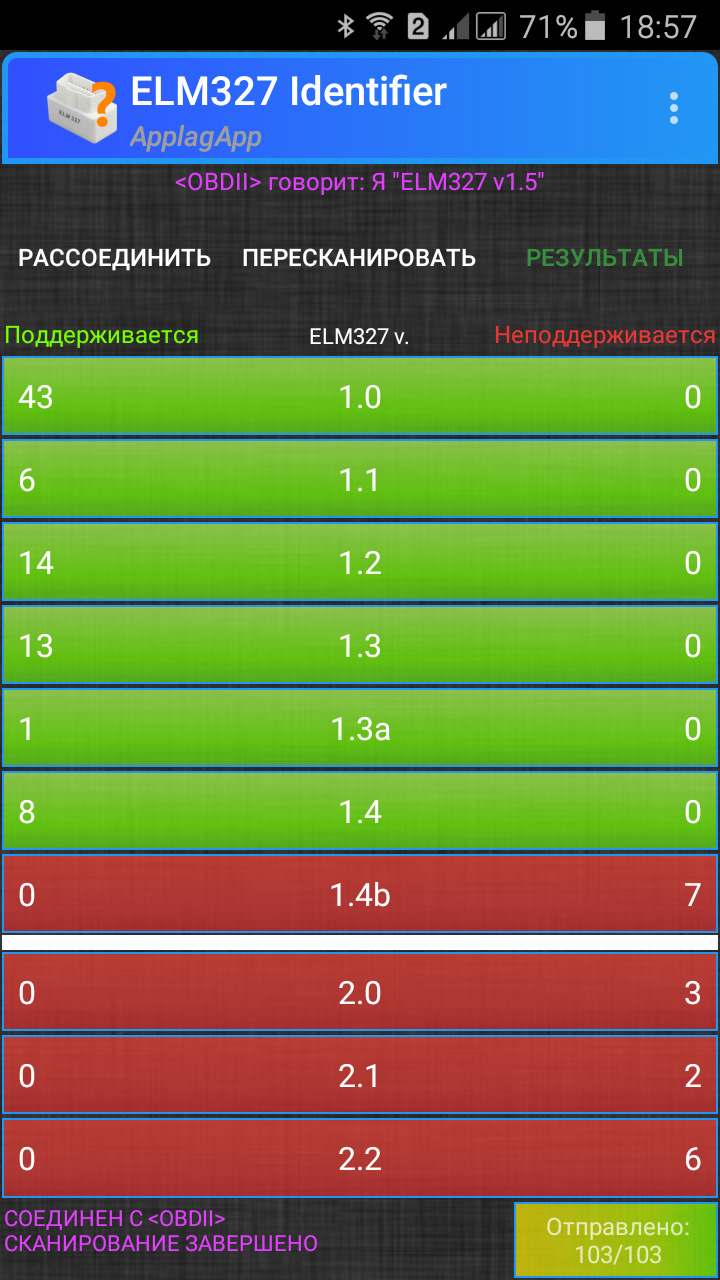

ELM327 Identifier — розроблено для визначення цієї версії вашогоELM327 адаптера, т.К.Безліч китайських клонів даного пристрою частозаявляють про неправильну сумісність. ELM327 Identifier посилаємайже всі можливі AT команди і показує, які з них, офіційнопідтримуються Вашим ELM327 адаптером. Таким чином, Ви можете дужешвидко з'ясувати, чи дійсно заявлена ​​версія адаптера відповідаєдійсності чи це підробка. Деякі AT команди вимагають підключення доавтомобіля за певними протоколами. Тому для коректних результатівці команди не перевіряться цим додатком. Загальна кількість ATкоманд - 103.

Запчастини на фото:301814 -
Я брав на OLX.

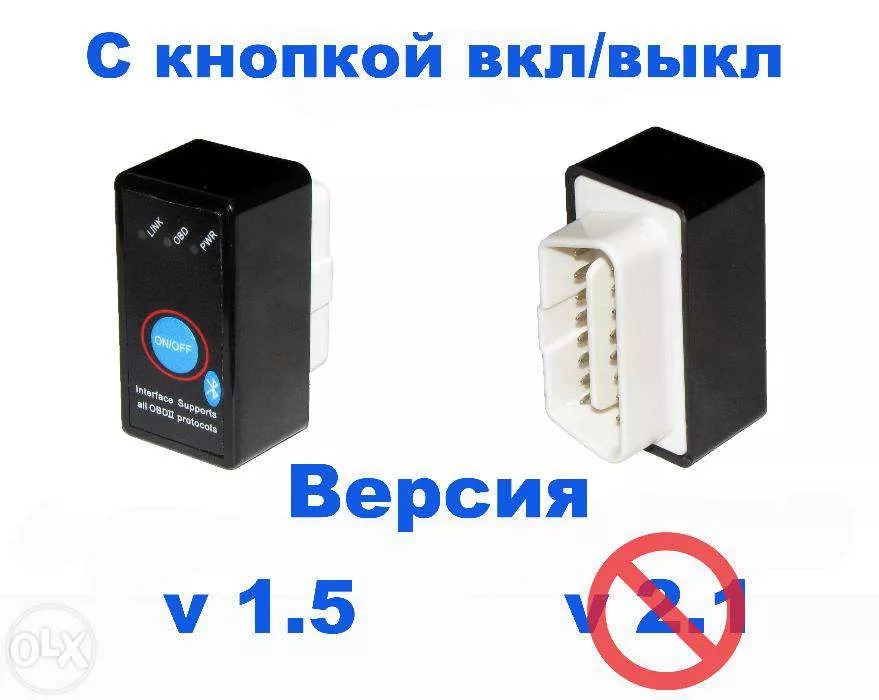

Автосканер ELM327 OBD2 Bluetooth v1.5, чіп PIC18F25K80, кнопкаON/OFF - 234 грн. Вибрав з трьох причин:- Реальна версія адаптера1.5 та якісний чіп
— Кнопка ON/OFF
, просто без кнопки ON/OFF
— Автосканер ELM327 OBD2 Bluetooth v1.5 на чіпі PIC18F25K80 (оригінал)
— Автосканер Mini ELM327 OBD2 Wi-Fi версія 1.5 для IOS, чіпPIC18F258
Скажу чесно після року користування ELM327 враження лише позитивні.Як рік тому підключив його до машини, то він рік з нами ікатається))) Коли треба ввімкнув, не треба — вимкнув. Компактний, добре ховається під кришкою запобіжників. Просто підключається дотелефону. З'єднання тримає стабільно.

На жаль він не має того функціоналу, що професійні сканери але покищо мені вистачає)))

>
А тепер я коротко розповім Вам про програми, якими якористуюся:

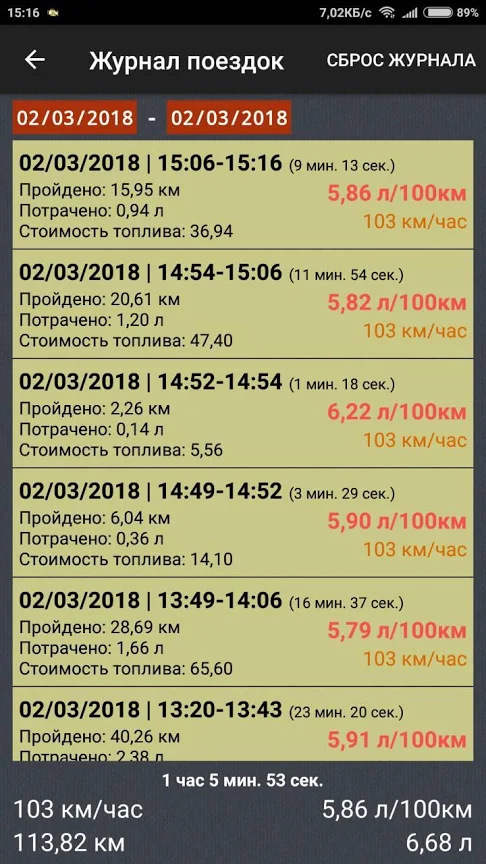

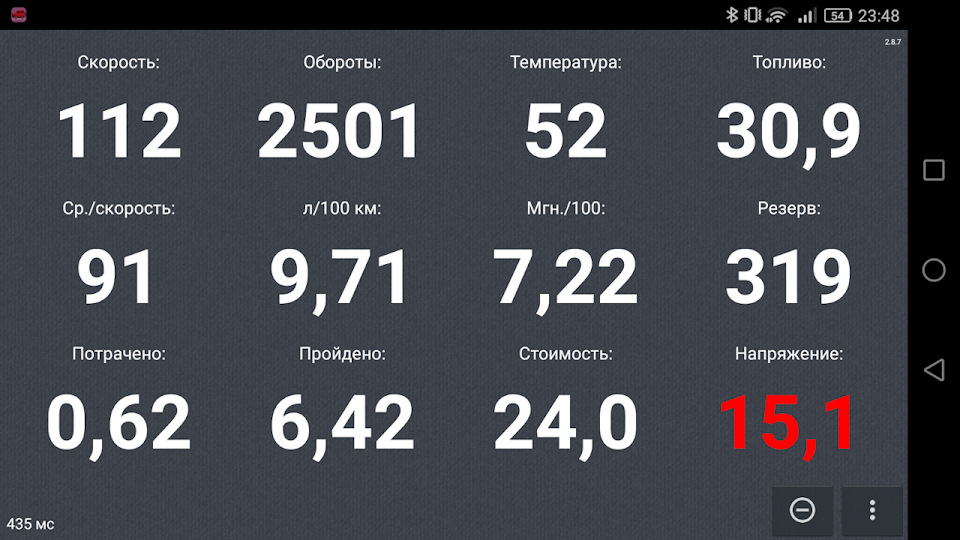

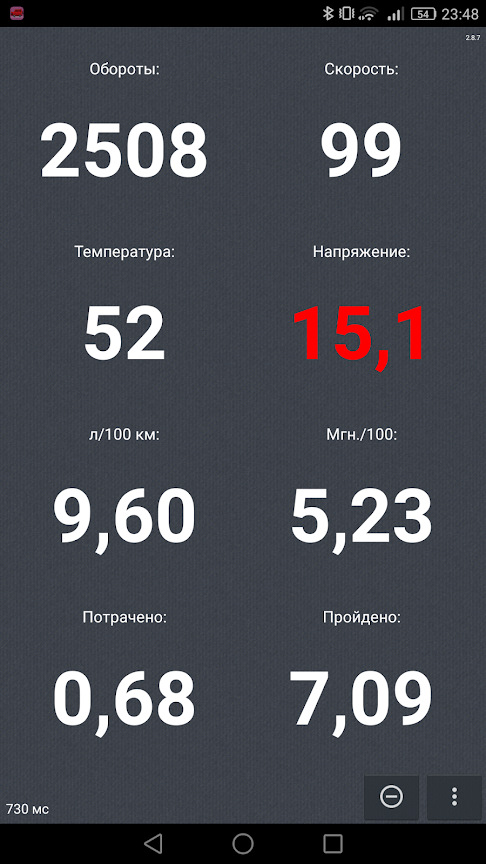

Olivia Drive | ELM327 OBD2 — додаток являє собою бортовий комп'ютердля автомобілів, що працюють за інтерфейсом OBDII за допомогоюстандарту SAE J1979, який вміє відображати наступні параметри:1)Миттєва витрата автомобіля на годину, а також миттєва витрата на100 км;
2) Витрата автомобіля на 100 км;
3) Витрачений бензин за поїздку;
4) Пройдена відстань за поїздку;
5) Обороти двигуна;
6) Швидкість руху;
7) Температуру двигуна;
8) Напруга бортової мережі; < br/>
9) Середню швидкість;
10) і багато іншого. Поїздок, різноманітні налаштування дляправильної роботи програми на Вашому автомобілі, множинний вибірдинамічних параметрів з підтримкою графіка (близько 100 стандартнихOBDII датчиків), читання та скидання помилок з розшифровкою більше5000 кодів помилок англійською та російською мовою, тест розгонушвидкості, HUD, плаваючий відж екрана для відображення даних поверхбудь-яких додатків системи.

Основні переваги даної програми:

1) Додаток може працювати як фонову службу і його можна згортатипід час роботи, щоб відповісти на дзвінок або користуватися іншимдодатком;
2) Присутня корекція витрати за довготривалою та короткочасноюкорекцією від ЕБУ автомобіля. (тільки для ДМРВ (MAF));
3) Застосовано різні способи визначення гальмування двигуном (паливоподача вимкнена);
4) Є режим читання параметрів груповим запитом, що дозволяєоновлювати дані до 8 разів на секунду в режимі бортовогокомп'ютера;
5) Розшифровка помилок російською та англійською мовою;
6) Висока швидкість роботи з ЕБУ автомобіля, до 20 разів на секундупри читанні одного параметра;
7) Розрахунок витрати на навантаження автомобіля;
8) Плаваюче віконце при згортанні програми;
9) Повідомлення при виході параметрів за межі значень; <

Car Scanner ELM OBD2 — Кращий додаток для діагностики та контролюавтомобіля за допомогою Вашого телефону або планшета.

Спостерігайте за параметрами роботи Вашого автомобіля в режиміреального часу, зчитуйте та скидайте помилки та стоп-кадри, стежтеза результатами самодіагностики ЕБУ, заміряйте розгін автомобіля, ведіть статистику витрати пального та багато іншого:

1) Втомилися від пошуків глючних плагінів для Torque? Тоді ласкавопросимо до Car Scanner! Багато додаткових датчиків для різних мароквже інтегровані в програму.
2) Налаштуйте приладову панель так, як Вам зручно. Ви можетеналаштувати декілька сторінок, вибравши вказівники різного вигляду (стрілочний покажчик, , графік) та налаштувавши зовнішній виглядкожного з них.
3) Додайте додаткові датчики, щоб отримати те, що приховав від васвиробник автомобіля.
4) Зчитуйте та скидайте помилки. Car Scanner включає велику базурозшифровок помилок.
5) Зчитуйте стоп-кадри (стан датчиків у момент збереженняпомилки).
6) Спостерігайте за результатами самодіагностики ЕБУ.
< 7) Перевірте, чи готовий автомобіль до тестів екологічностівихлопу.
8) Спостерігайте за показаннями всіх датчиків на одному екрані.
9) Car Scanner підтримує всі автомобілі, сумісні зі стандартом OBD2 (перейдіть за адресою carscanner.info, щоб отримати більшеінформації).
10) Car Scanner включає заздалегідь налаштовані профілі підключеннядля різних автомобілів.
Деякі профілі підключення нададуть вам додаткові можливості (особливо для автомобілів Toyota, Mitsubishi, GM, Opel, Vauxhal, Chevrolet, Nissan, Infinity, Renault, Hyundai, Kia, Mazda).br/>
11) Режим панелі приладів можна використовувати як проектор налобове скло вашого автомобіля. Отримайте безкоштовно те, що ранішебуло доступне лише преміальним автомобілям!
12) Ви можете робити точні виміри розгону за допомогою CarScanner!
13) Car Scanner можна використовувати як маршрутний комп'ютер! Більше того, Car Scanner може відображати статистику витратипального!
14) І найголовніше — з Car Scanner ви безкоштовно отримаєтенайбільший вибір можливостей у всьому Play Market!

<
Carista OBD2 — мобільний додаток, за допомогою якого ви можетелегко діагностувати, налаштовувати та обслуговувати свійавтомобіль. Просто підключіть OBD2-адаптер, запустіть додаток ізаощаджуйте час і гроші на зверненні до дилерів та автомеханіків.світиться індикатор «Перевірте двигун». У програмі Caristaвідобразиться список кодів помилок, збережених у системахавтомобіля, та їх значень. Також можна скинути індикатор «Перевіртедвигун». Модулях автомобіля, включаючи антиблокувальну системугальм, подушку безпеки та інші системи, що залежать від виробника.комфорту при використанні автомобіля. Налаштуйте автомобіль на свійсмак і позбавтеся всіх дратівливих дрібниць, з якими вам доводитьсямати справу щоразу, коли ви сідаєте за кермо. Ви можетерозблокувати приховані функції автомобіля, про які не підозрювали! на токсичність вихлопних газів Завдяки цьому ви зможете уникнутипоїздки на станцію діагностики до того, як системи автомобілязберуть достатньо даних для проходження перевірки. Автомобілівмарок Volkswagen, Audi, SEAT та Skoda:
• інструмент для розгальмування електронного гальма стоянки, сервісне скидання, лічильник системи запуску, докладна інформаціяпро блоки управління двигуном.
Для деяких моделей автомобілів марок Toyota, Lexus та Scion:
• перевірка датчиків тиску в шинах, антиблокувальної системи гальм, системи курсової стійкості та протибуксувальної системи, докладнаінформація про блоки керування двигуном.

Carly for VAG — найпотужніший додаток для VW, AUDI, SEAT таSKODA.
ДІАГНОСТИКА. Виконуйте повну перевірку здоров'я електроніки Вашогоавтомобіля.
КОДУВАННЯ:Отримуйте максимальну віддачу від вашого VAG (вкл. Відеопід час керування автомобілем).
ПЕРЕВІРКА ПІДТРИМАНИХ АВТОМОБІЛІВ:Уникайте поганих покупок!
СКИДАННЯ СЕРВІСУ:Будьте незалежним від Вашої сервісної станції.
САЖОВИЙ ФІЛЬТР:Перевіряйте та регенеруйте фільтр дизельногопалива.
ЕЛЕКТРОННЕ СТОЯНОЧНЕ ГАЛЬМО:Контролюйте електронне стоянковегальмо
OBD:Carly for VAG також пропонує стандартні функції OBD!

VAG DPF — показує найбільш важливі дані, пов'язані з фільтромтвердих частинок DPF та його фазами регенерації з використаннямадаптера Bluetooth/WIFI ELM327. ​​За допомогою цієї програми виможете дізнатися, чи дійсно фільтр знаходиться в процесірегенерації, якщо регенерація чекає завершення, скільки кілометрівви подорожували з моменту останньої регенерації і т. Д. Ця програмане використовує стандартні команди OBD2 як майже всі інші додатки, він використовує безпосередньо CAN-команди, специфічні для моделіавтомобіля, і саме з цієї причини він не працює з кожнимавтомобілем; через використання CAN-команд додаток вимагає, принаймні, гідного адаптера ELM327. ​​Запчастини нафото:04L906021DS Основні функції:
— Відображення 12 параметрів фільтра DPF, таких як:накопичення масисажі у фільтрі, тривалість регенерації, пройдений км та час, щоминув після останньої регенерації, закриття клапана рециркуляціїОГ, температури вихлопних газів на вході та виході з DPF (увага:показані дані можуть змінюватись в залежності від типудвигуна через наявність параметрів у двигуні ecu)
— Оновлення ручних або автоматичних параметрів
— відображати для всіх параметрів попереднє значення та різницю міжфактичним та попереднім значеннями (тільки для автоматичнихзатримок оновлення, відмінних від 0 секунд)
— Можливість виключення одного або декількох параметрів длязбільшення швидкості читання
— Відображення відсотка заповнення фільтра до досягнення межізаповнення, який починає виконання регенерації поля (стандартнарегенерація, контрольована двигуном ecu)
— Графічне відображення з використанням індикатора виконаннявідсоткового значення заповнення перед початком регенерації поляабо регенерації сервісу
— Графічне відображення статусу фільтра:червоний фільтр для фазирегенерації (пасивний, польовий або сервісний) сірого фільтра зрізними задніми внутрішніми областями в залежності від значеннявідсотка заповнення
— Відображення додаткових даних:лічильник помилок зв'язку адаптера, рейтинг фільтрації в мкг/хв, час оновлення всіх 12 параметрів, автоматична затримка оновлення, фактично вибрана в меню опцій
— Піктограма панелі повідомлень, щоб показати активне з'єднання тапроцес автоматичного оновленняЗапчастини на фото:04L906021DS
Перелічені програми, це тільки невелика частина того софту, що Виможете використовувати з ELM327.

PS Хочете спробувати ще, ось вам Список)))
