Світлодіодна контролька (пробник)

Для роботи з електрикою авто зробив собі дві контрольки, робив їх зурахуванням того, що після вони будуть мені вкрай необхідні нароботі.
Перша контролька з підключенням до штатного АКБ, з можливістюперевірки імпульсів на форсунка, котушка запалення і т. Д. Основнеїї достоїнство це не обов'язково дотримуватись полярності припідключенні до АКБ Схему знайшов на драйві Sam1509 Але і вона непозбавлена ​​недоліків:
1. Потрібно підключення плюсу і мінуса, а це не завжди зручнозробити.
2. Неможливо продзвонити силовий плюс, тобто якщо буде поганийконтакт вона покаже, що живлення є, а якщо підключити лампочку, тогорітиме вона буде дуже тьмяно або зовсім не горітиме.
Елементи які використовував:
Корпус від автомобільної зарядки для телефону 1шт.
Світлодіод д4, 8мм.3В червоний 1шт. Зелений 1шт.
Резистор 120Ом 2Вт 1шт.
Стабілітрон 7, 5В 1Вт 2шт.
Випрямлювальний міст 2А 1000В 1шт.
Голка "циганська" 1шт.
Провід д0, 5мм ~ 5м.
Затискач тип крокодил 2шт.

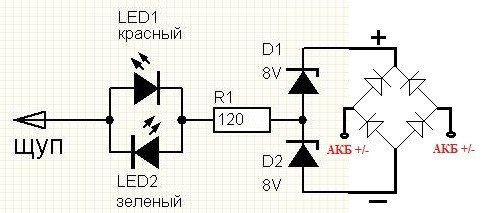

Схема першої конторльки

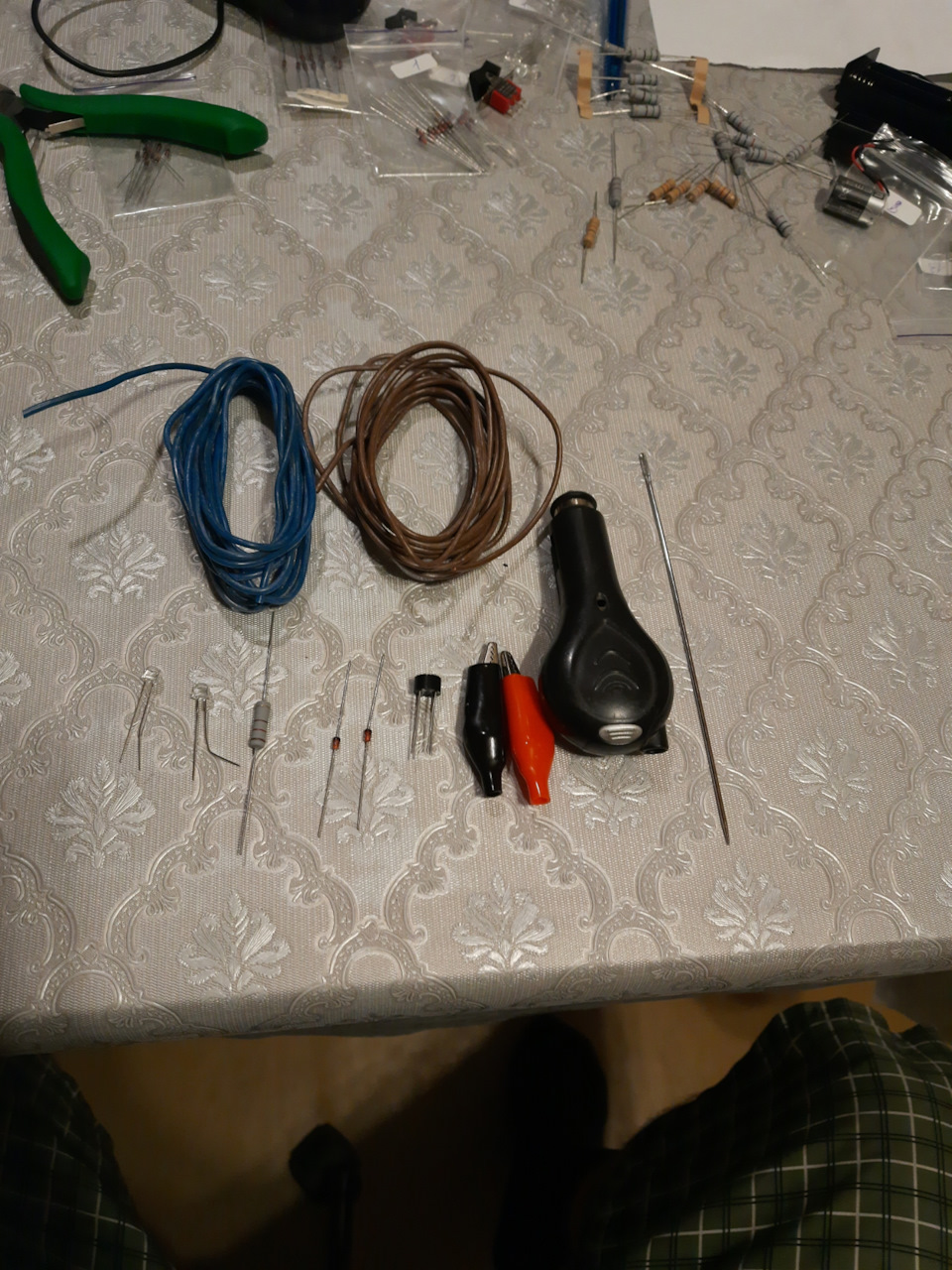

> Все, що потрібно для першої контрольки

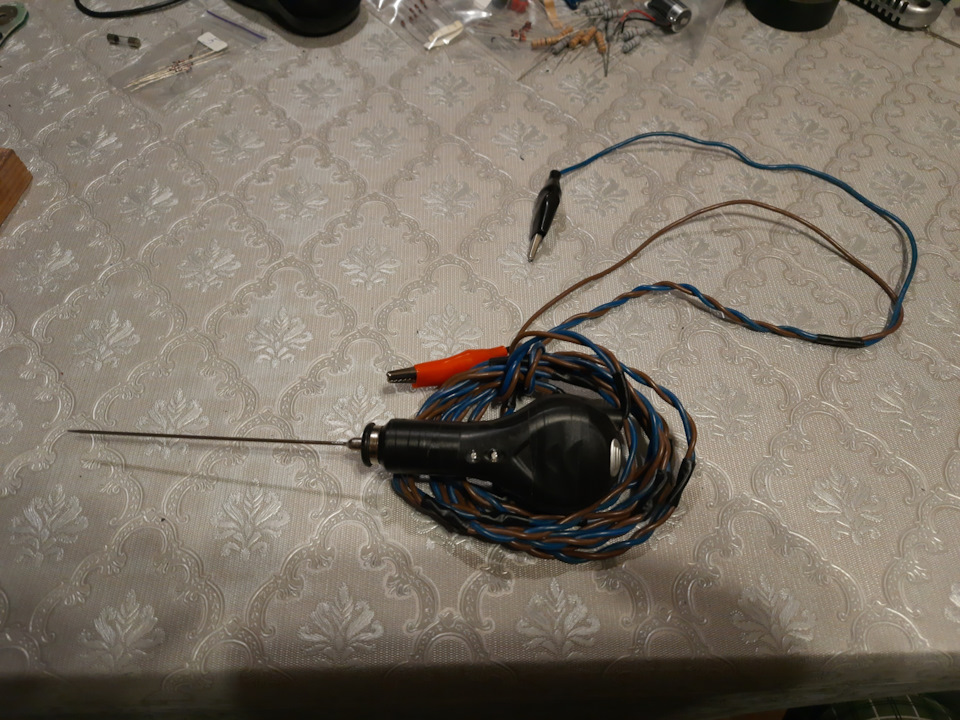

Готова контролька
Друга контролька з внутрішнім акумулятором і там реалізованаможливість продзвонювання лампочкою. З плюсів у неї це достатньопідключитися до маси автомобіля і можна так само продзвонюватисиловий контакт лампочкою. Схему взяв на цьому сайті і трохидопрацював на свій розсуд, можна так само додати вольтметр іпищалку (буззер), спочатку хотів поставити потім передумав. Знедоліків:
1. Не можна на довго залишати її підключеною до бортової мережіавтомобілі, батарейка (акумулятор) може вийти з ладу і навітьвибухнути.
2. Не можна цією контролькою продзвонювати імпульси, це можепризвести до некоректної роботи ЕБУ.
Елементи які використовував:
Корпус для двох батарей АА 1шт. . 3В червоний 1шт. Зелений 1шт.
Резистор 750Ом 2Вт 1шт. 1кОм 2Вт 1шт.
Лампочка 12В 3Вт (5Вт) 1шт.
Тумблер (перемикач) на 3-и положення 1шт.
Акумулятор ER14250-LD 3, 6В 1/2АА 1шт.
Голка "циганська" 1шт.
Провід д0, 5мм ~ 2, 5м.
Затискач тип крокодил 1шт.

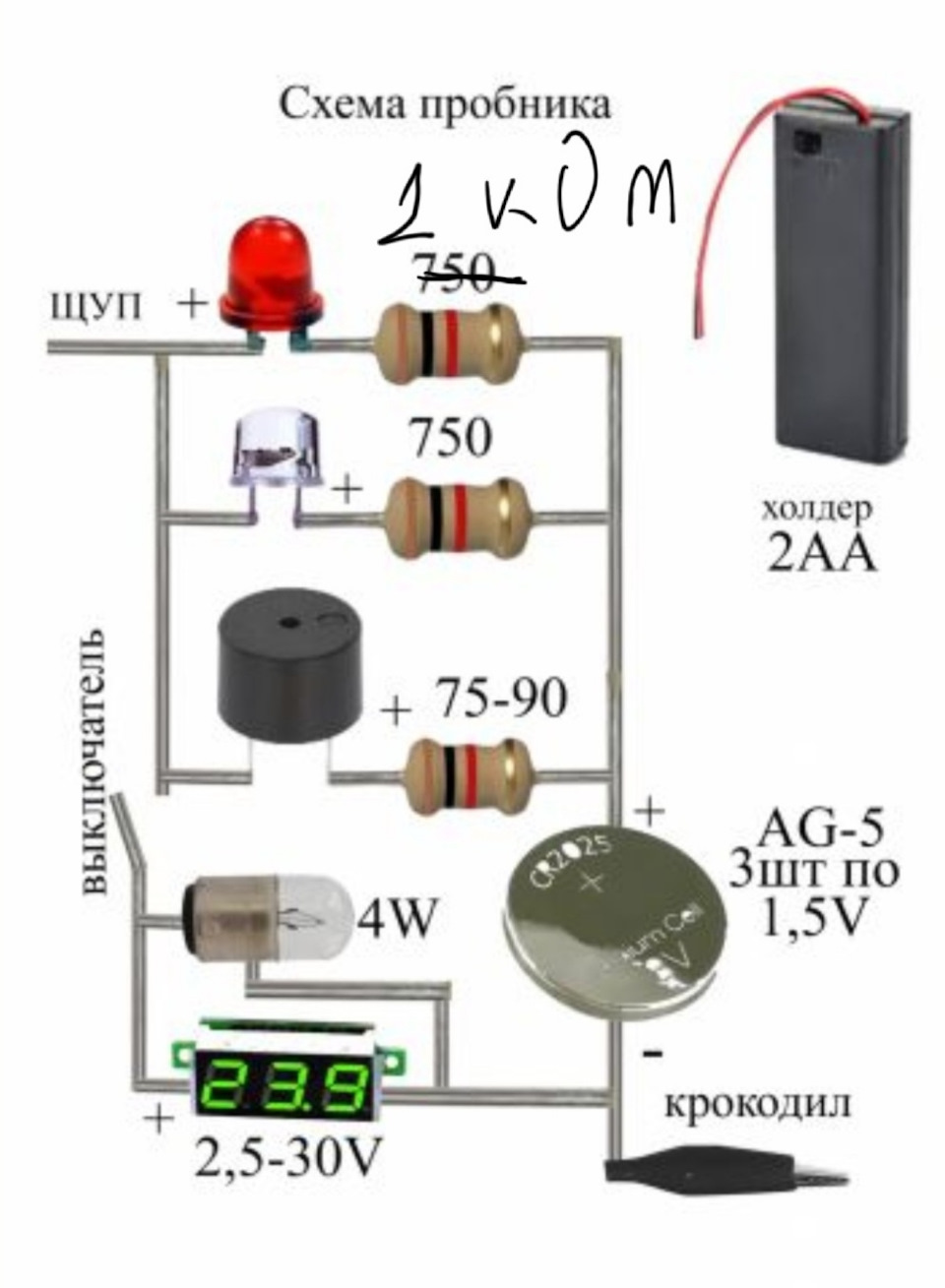

Схема другої контрольки

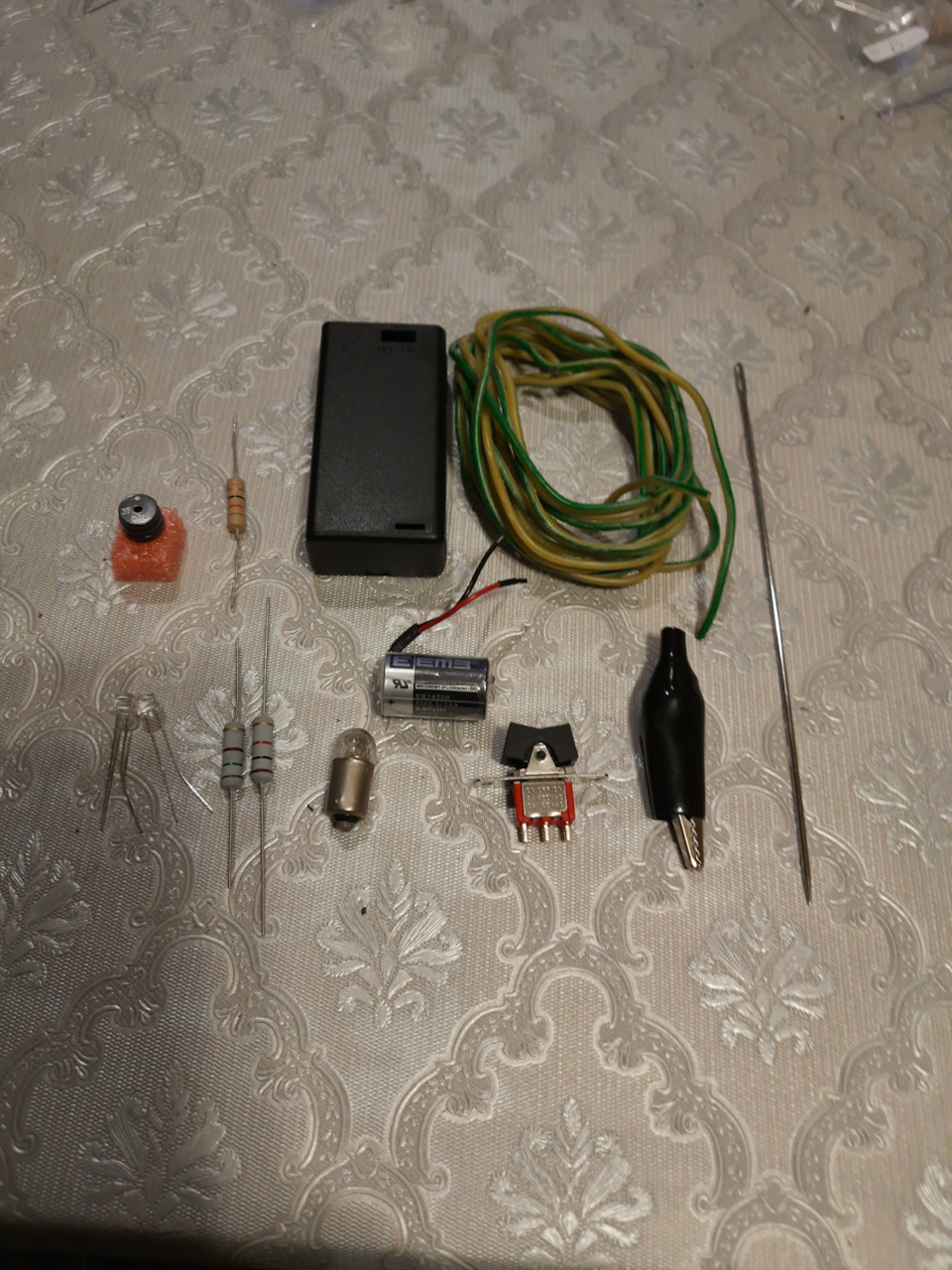

все що необхідно для другої контрольки
Компонування в корпусі
Готовий виріб
Перевірка працездатності схеми
По ціні:
Перша контролька
Корпус 1шт. (в наявності) - 0грн.
Провід близько 5м. (були в наявності) — 0грн.
світлодіод 2шт. - 4грн.
Резистор 1шт. - 2грн.
Стабілітрон 2шт. - 3грн.
Діодний міст 1шт. - 4грн.
Затискач тип крокодил 2шт. - 5грн.
Голка "циганська" 1шт. — 15грн
разом:33грн.~ 1, 2$
Друга контролька
Корпус 1шт. - 25, 25грн.
Проводи близько 2, 5м. (були в наявності) — 0грн.
світлодіод 2шт. - 4грн.
лампочка 1шт. (була в наявності) — 0грн.
Резистор 2шт. - 4грн.
Перемикач 1шт. - 22, 25грн.
Акумулятор 1шт. - 42грн.
Затискач тип крокодил 1шт. - 2, 5грн.
Голка "циганська" 1шт. - 15грн.
Разом 115грн. ~4, 1$
