Всім знову здрасти!
Ну ось з останньої записи і завдяки вашим відвідуванням сьогодніДрайв насипав драйву і тепер він аж цілих 49 чогось!
На прохання трудящих збудував креслення свого пер.Силовичка.
УВАГА де стоїть "*" розмір для довідок!
< /p align="justify"> p>
Отже:

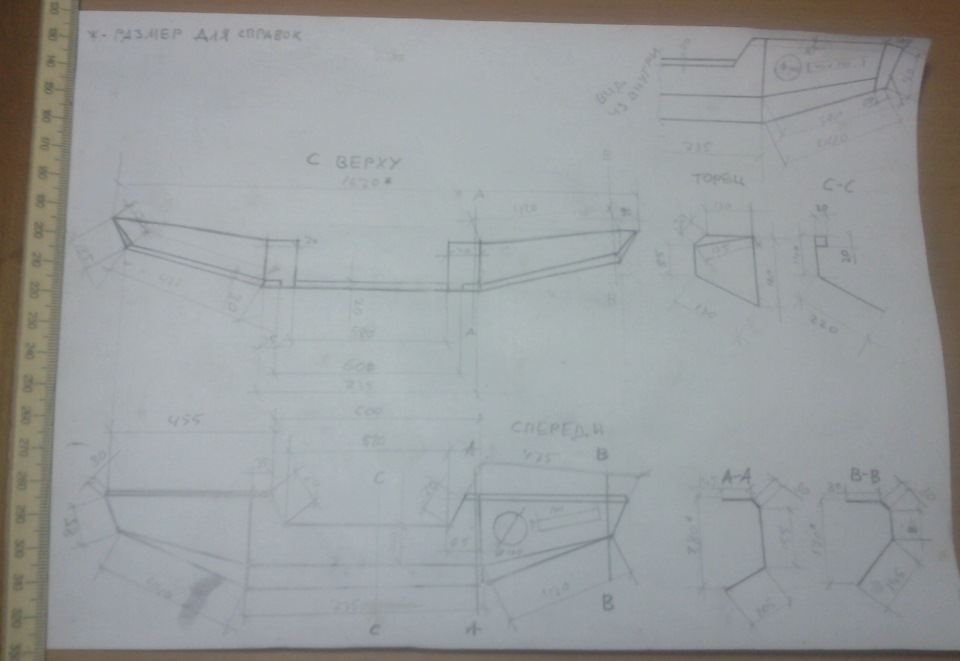

загальний вигляд
На вигляді спереду є три перерізи А-А, В-В, і С -С.

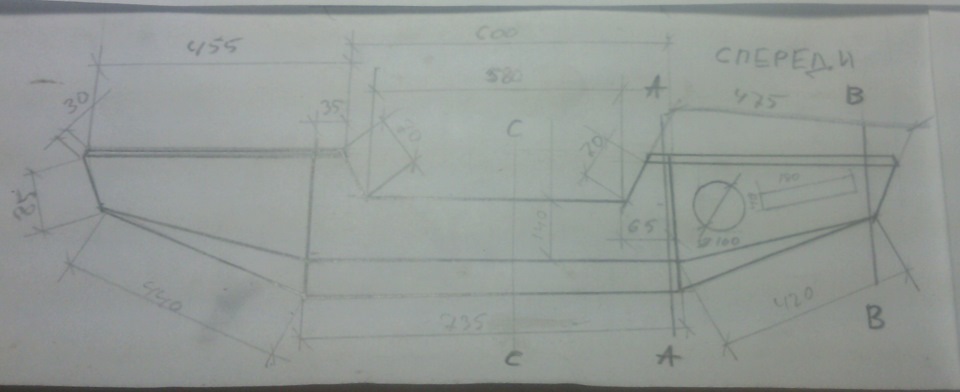

вид спереду

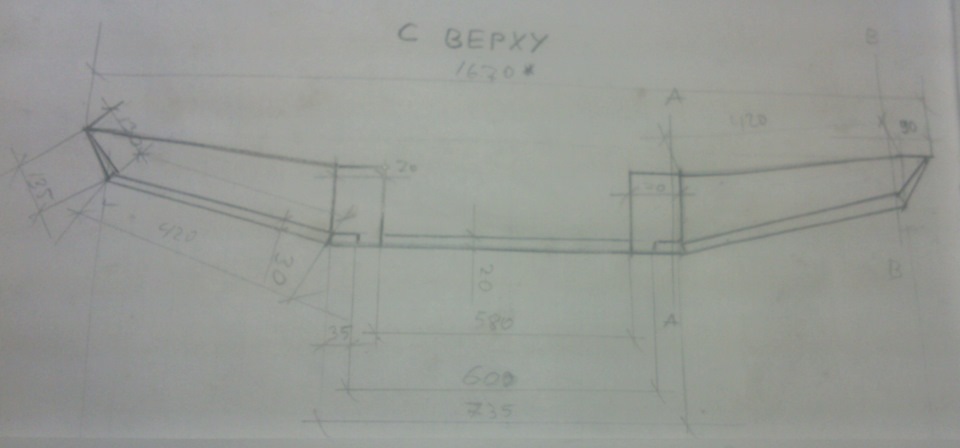

На виді з верху також є три перерізи А-А, В-В, і С-С

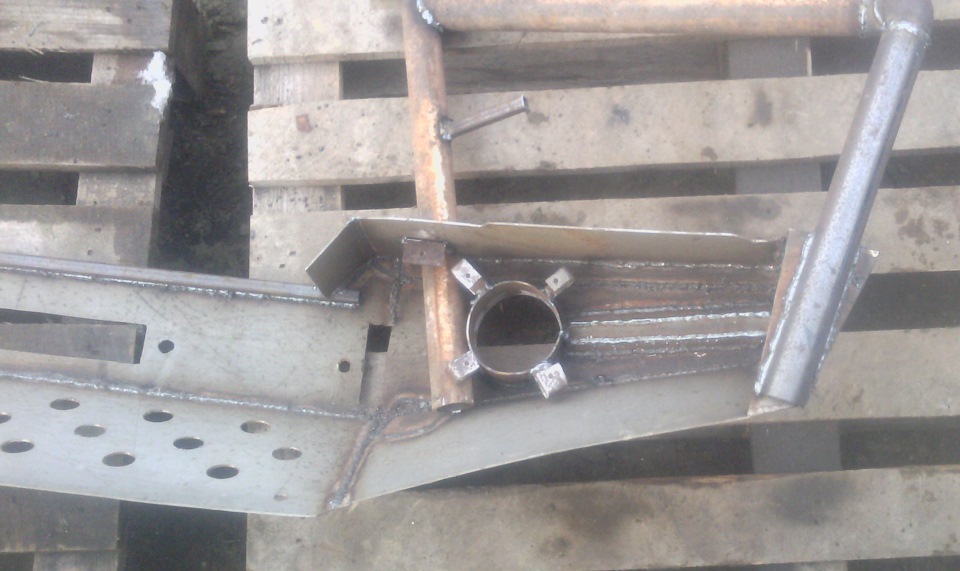

Там де труба для кенгурину приварена.
ось оригінал для наочності

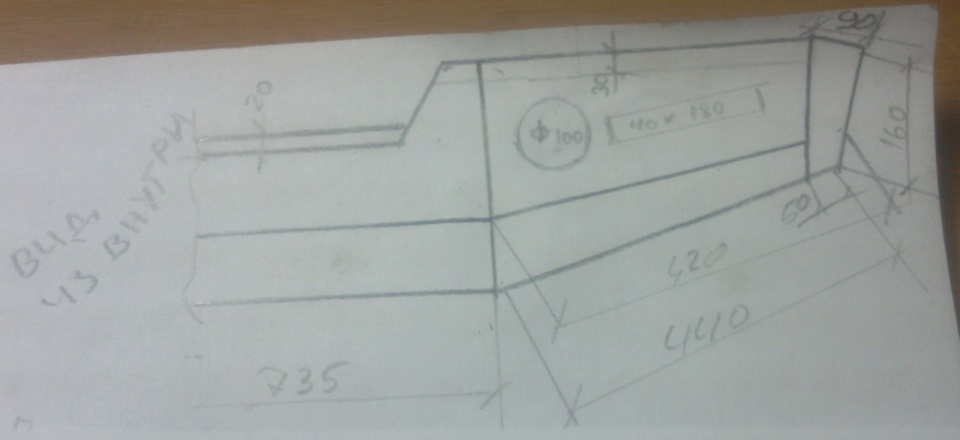

перетину А-А та В-В
Сочення С-С і Торець
У перерізі С-С уздовж лебедки використовував квадратний профіль20*20 для наочності
:-)
За цим відкланююся, всім НЕ БОЛЯТИ!
З.И. Репости категорично вітаються! Нехай більше бажаючихдізнається!
А ще можна сам собі лайки ставити, прикольно; -)
Коментарі9
Гарний силовик! Мені дуже подобається, мені скоро теж чекає робота, після бодіка, є креслення майданчика під лебідь?
Та там просто швелер 200-й.
Ага, вже сьогодні з ранку прочитав
Молодчина, поділився. Ще б терпіння стільки й руки від куди треба, щоб таке повторити.
Там-би ще якщо вугілля мені виміряти ту справу по вирізці болгаркою взагалі на годину -)
Тепер твій чіткий силовик точно в маси піде! =)
І буде пів табору в клонах -)Але вони по красивіше тих що на Терраноїрці розводять -)
Вітаю я трохи незрозумілий яка загальна довжина 1670 мм або 1530 мм. На другому кресленні 455мм 600мм і 475 мм то виходить 1530, а на третьому загальна довжина вказана 1670мм. Якщо неправий поправте
1670 -приблизно, оскільки через грати і кегурина виходить зовсім пряма.На другому кресленні розміри по передній видимої частини, без урахування торців, але в третьому кресленні приблизно правильний розмір.
