Ось нарешті на прохання Дави дійшли руки до шноркеля.
Благо "кореш" сказав що може приділити нам час.
Постараємося відобразити в історії весь процес.

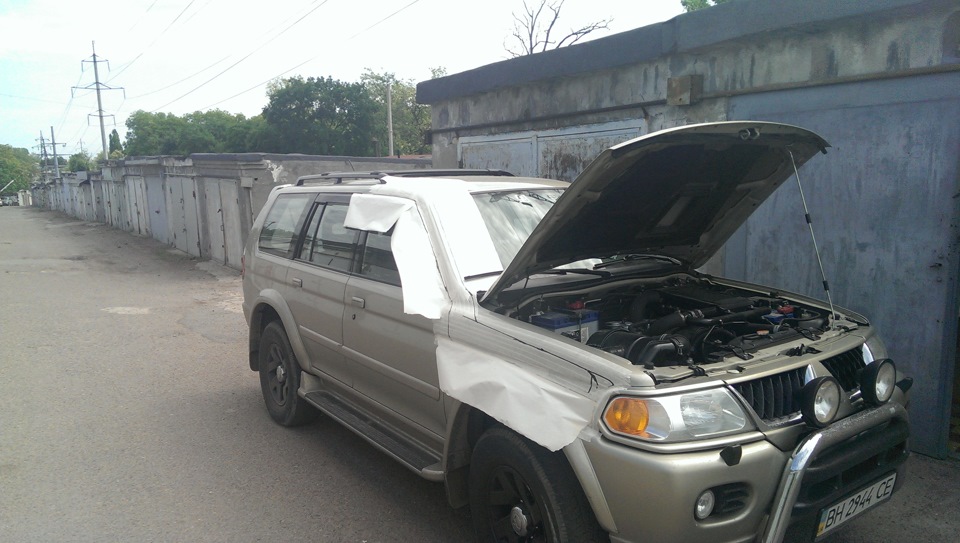

Отже:Після довгих поневірянь по просторах рунета те, що б меніхотілося, так і не знайшов- тому було прийнято рішення малюватипрямо по живому, тобто по кузову

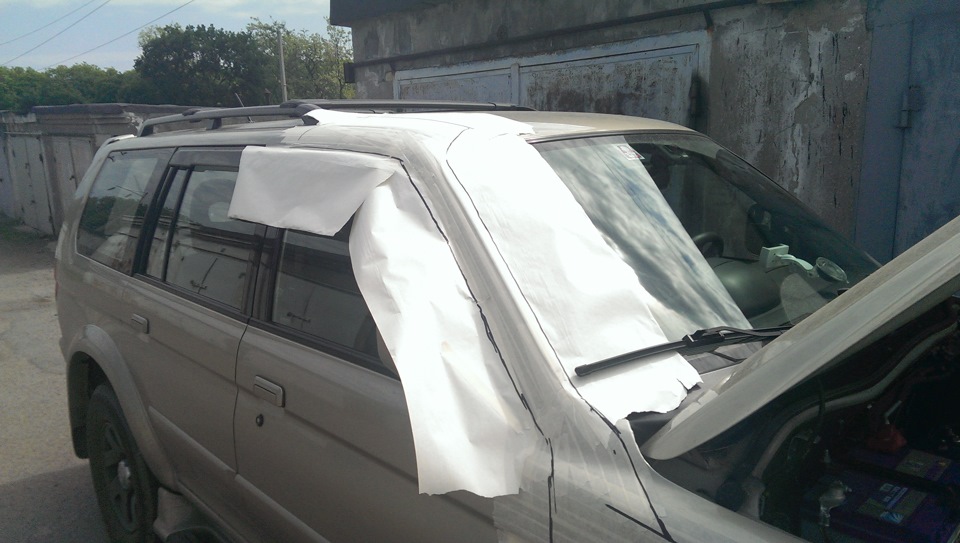

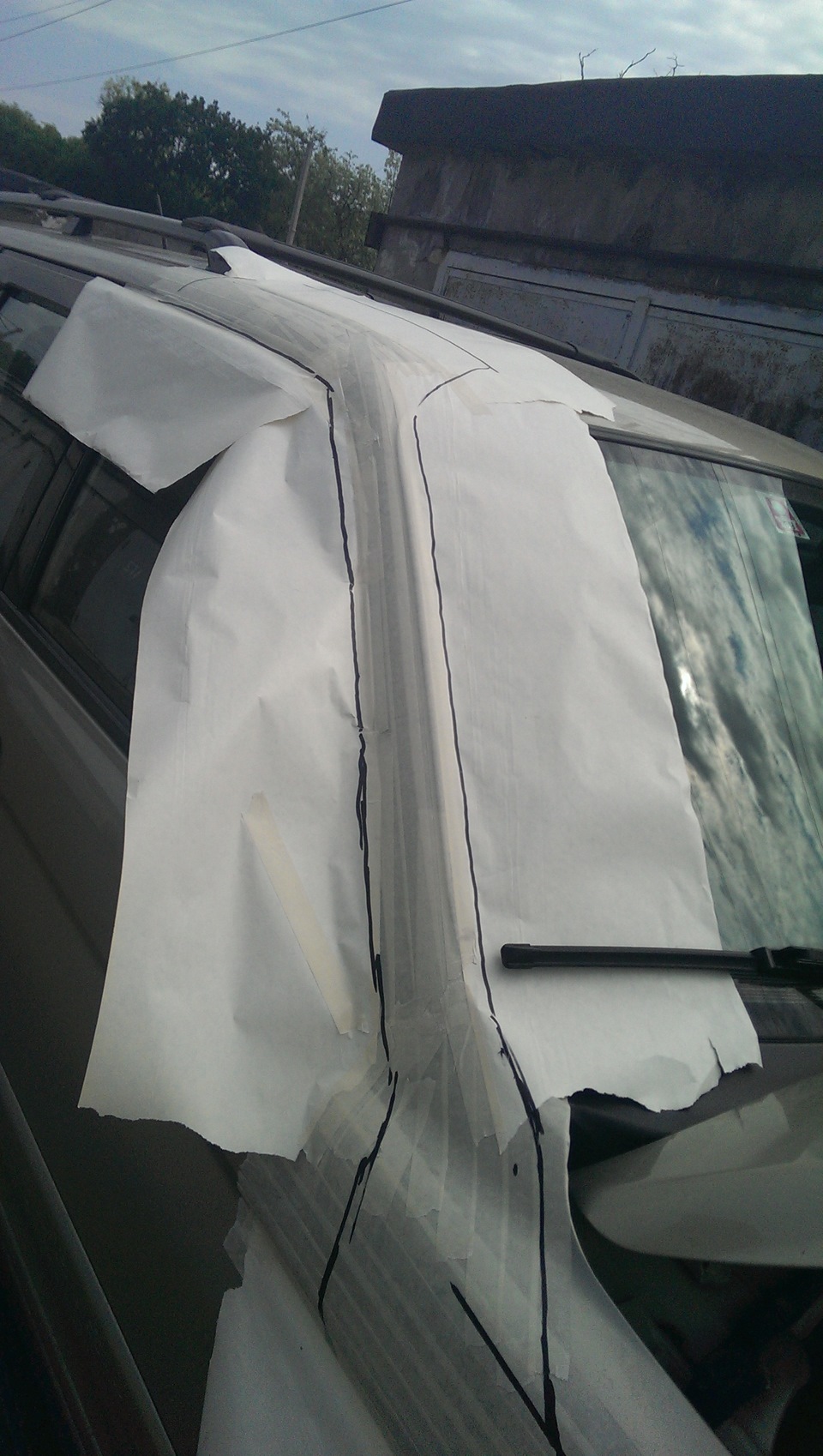

Ось і пішли малювати
проклеїли скловолокно смолою

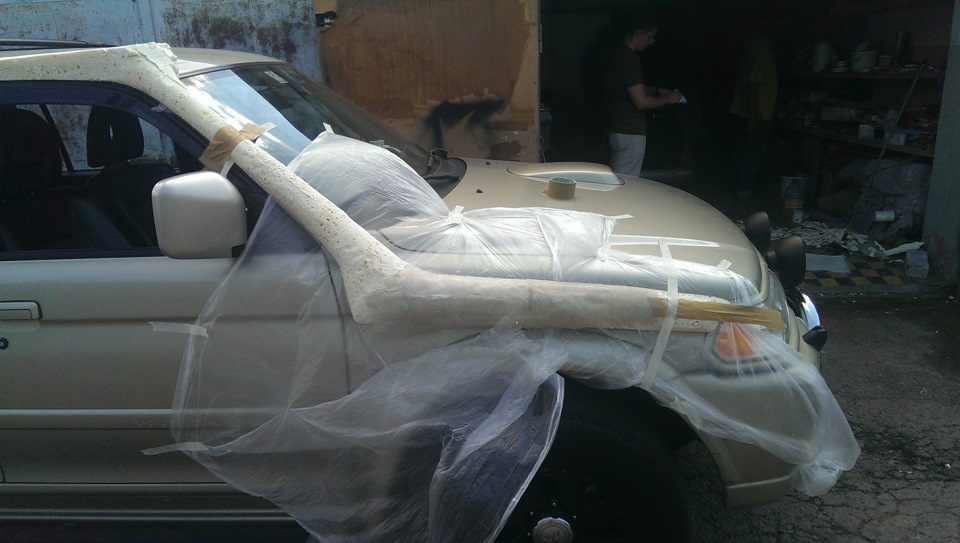

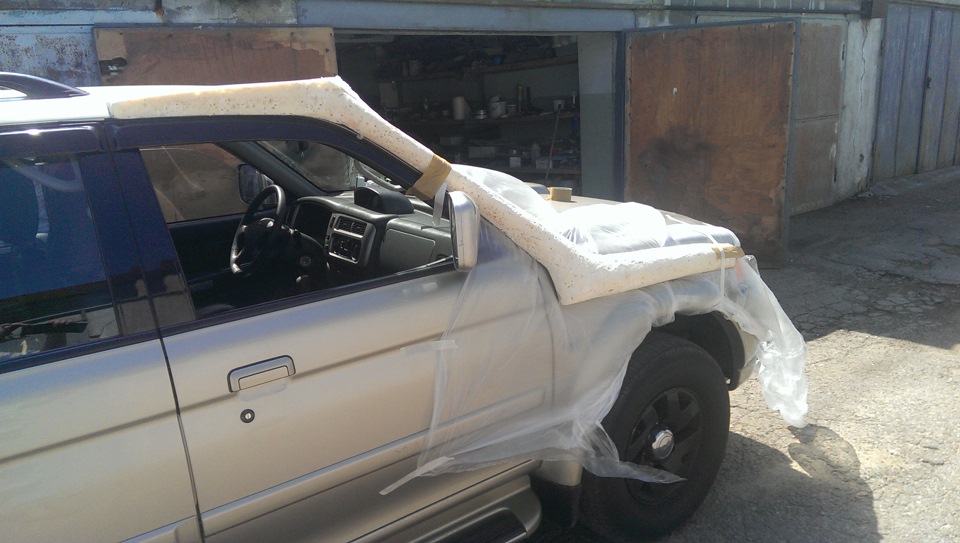

за допомогою піни нанесли основу і почали виляти форму
і знову клеєм ... Вже щось вимальовується:)
> при подальшому проведенні робіт, а це виключно вихідні днівикладатиму далі.
Коментарі10
Ідея відмінна. Тільки раз вже самі робите, то судячи з зовнішнього діаметру (близько 60-70мм) ніхто не замислювався про розрахунок внутрішнього діаметра. Для кожного об'єму двигуна є розрахунок мінімального внутрішнього діаметра повітрозабірника для ...
Дякую, що звернули увагу навіть трохи засмутився, що не надав цьому значення, ввімкнув світло в гаражі і поліз до горщика. овалу У шноркелі у найвужчому місці діаметр по овалу 58 мм - це перехід на дах, а забірник 29 мм заввишки і по всій довжині вер...
Є формули, які розраховують відсоток втрати потужності двигуна, як для бензинових так і для дизельних, при встановленні шноркеля. із середнім внутрішнім діаметром (55+58)/2=56,5мм, при температурі 25 град за Цельсієм, втрата потужності двигуна станов...
Ок, поставимо питання інакше. Який має бути мінімальний перетин що б виключити втрату потужності двигуна за тих же умов. Поки робиться частина на крилі. Там діаметр по овалу 260 мм. змінити форму і діаметр стійкової частини ще можливо. Та й двигун до...
При розрахунку внутрішнього діаметра береться максимальний крутний момент, а не на скільки ви розкручує двигун. Виключити повністю втрату потужності практично не можливо, але можна зменшити відсоток втрати. - 3,56%, при 70мм - 2,6%.
Спасибі за оперативну відповідь. Тобто потрібно прагнути до діаметру 75-80 мм, щоб мінімізувати втрати. Ще раз спасибі за підказку. Гратиму зі стійковою частиною.
75 - 1,95%80 - 1,49%
) будемо грати, що вийде відпишусь
круть) а який буде воздухозаборниГ?
вихід над дверима витягнутий овал із козирком під кутом 45 градусів до вертикальної осі із зябрами
