Продовження установка модуля mp3, usb, bluetooth у штатну магнітолу

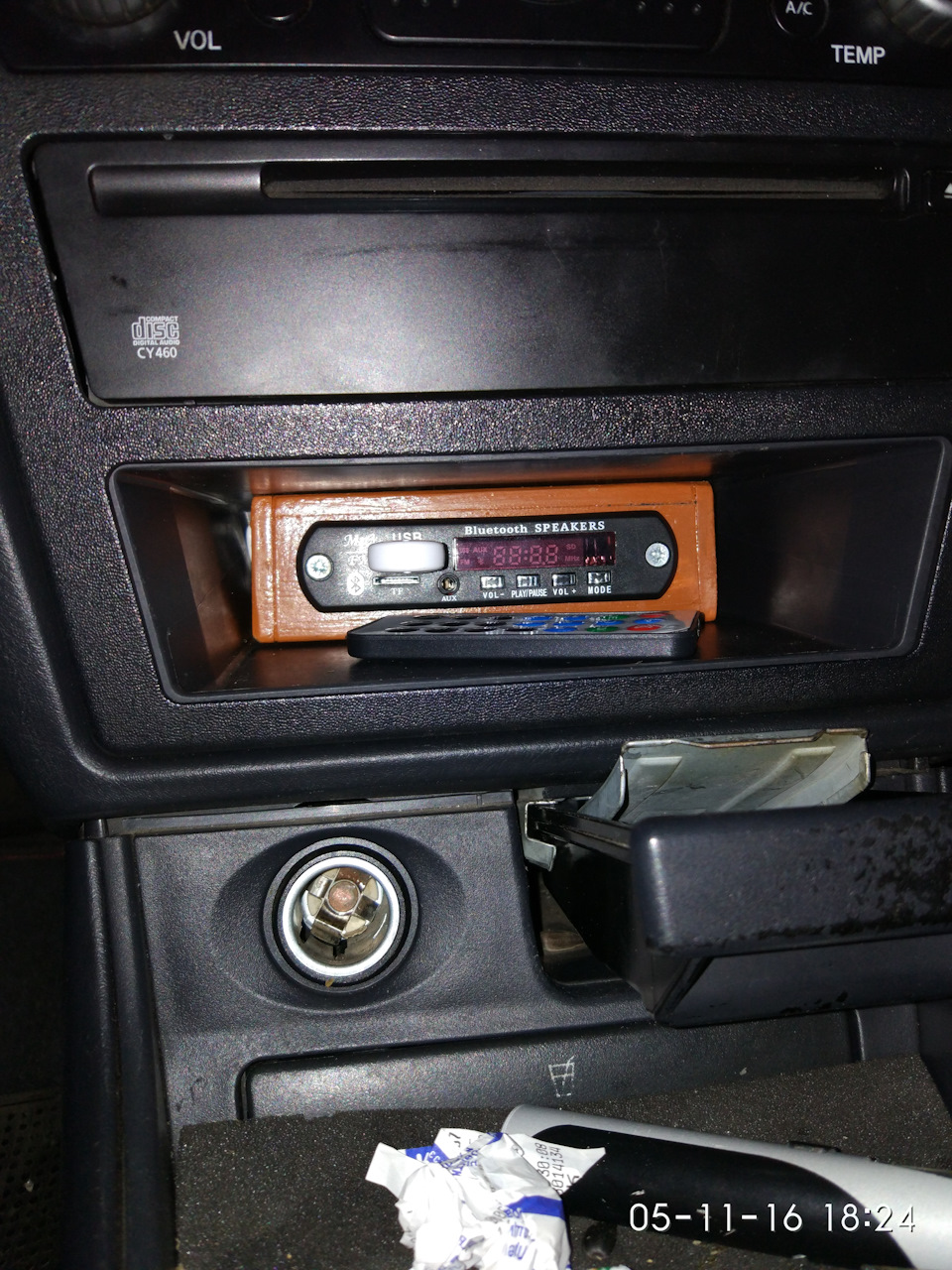

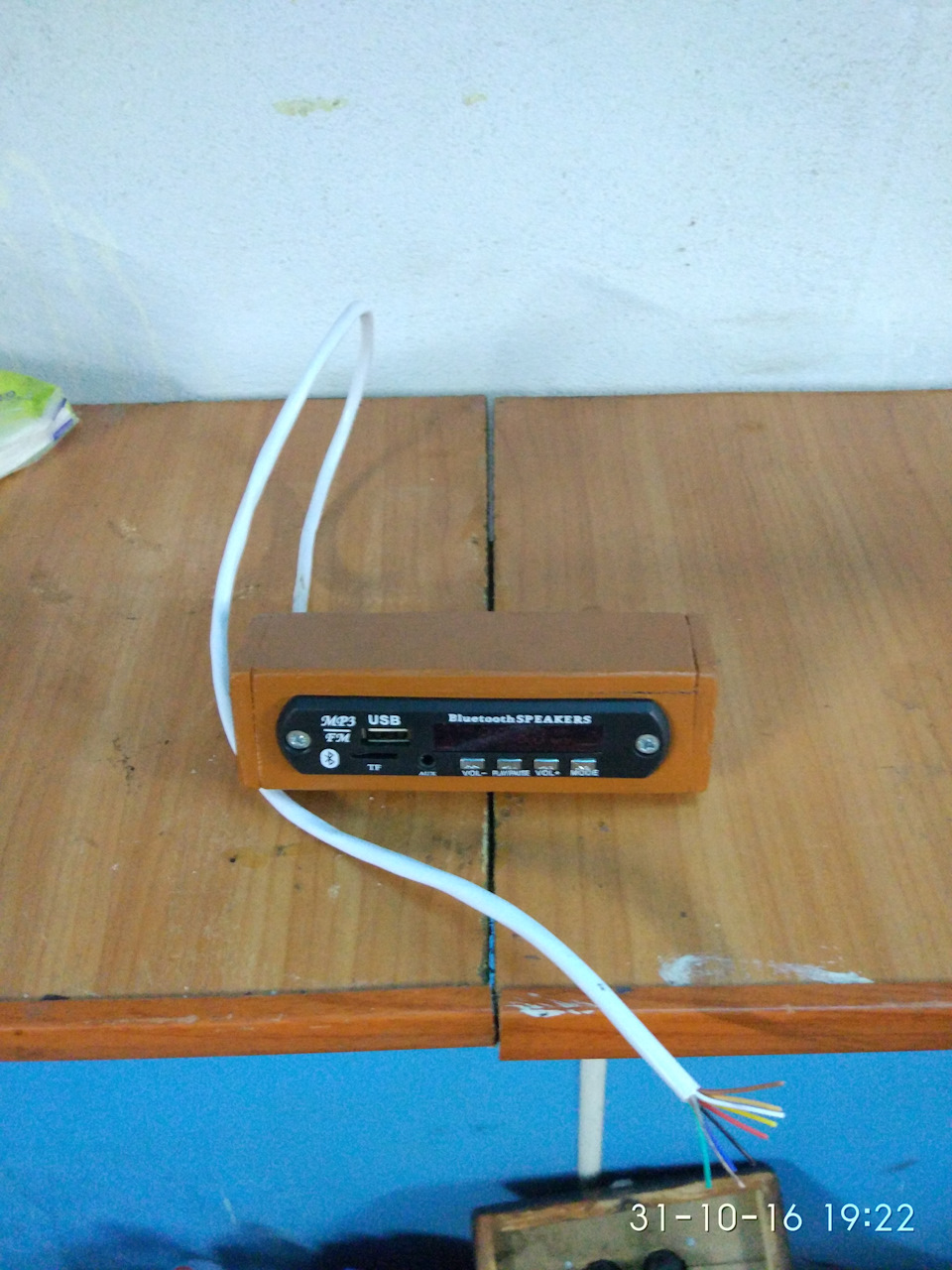

Початок Нарешті встановив собі цей модуль. Склеїв коробочку зтонкої фанери, тому що не знайшов пластикову відповідну. Спочаткувсе зібрав, але звук був дуже слабкий на максимальній гучності, абодесь коротун був або контакт хреновий.Розібрав перепояв і додав щеодне реле, яке дає харчування на модуль через АМ канал, щоб вінпостійно не був увімкнений. Блютузом і УСБ однакова якістьзвучання, просто бомба))) навіть радіо ловить без припаяноїантени)) може в майбутньому спробую активну антену туди приєднати, може краще ловити ніж рідне радіо.

Update… як і обіцяв, розписую куди що паяти та принцип дії.

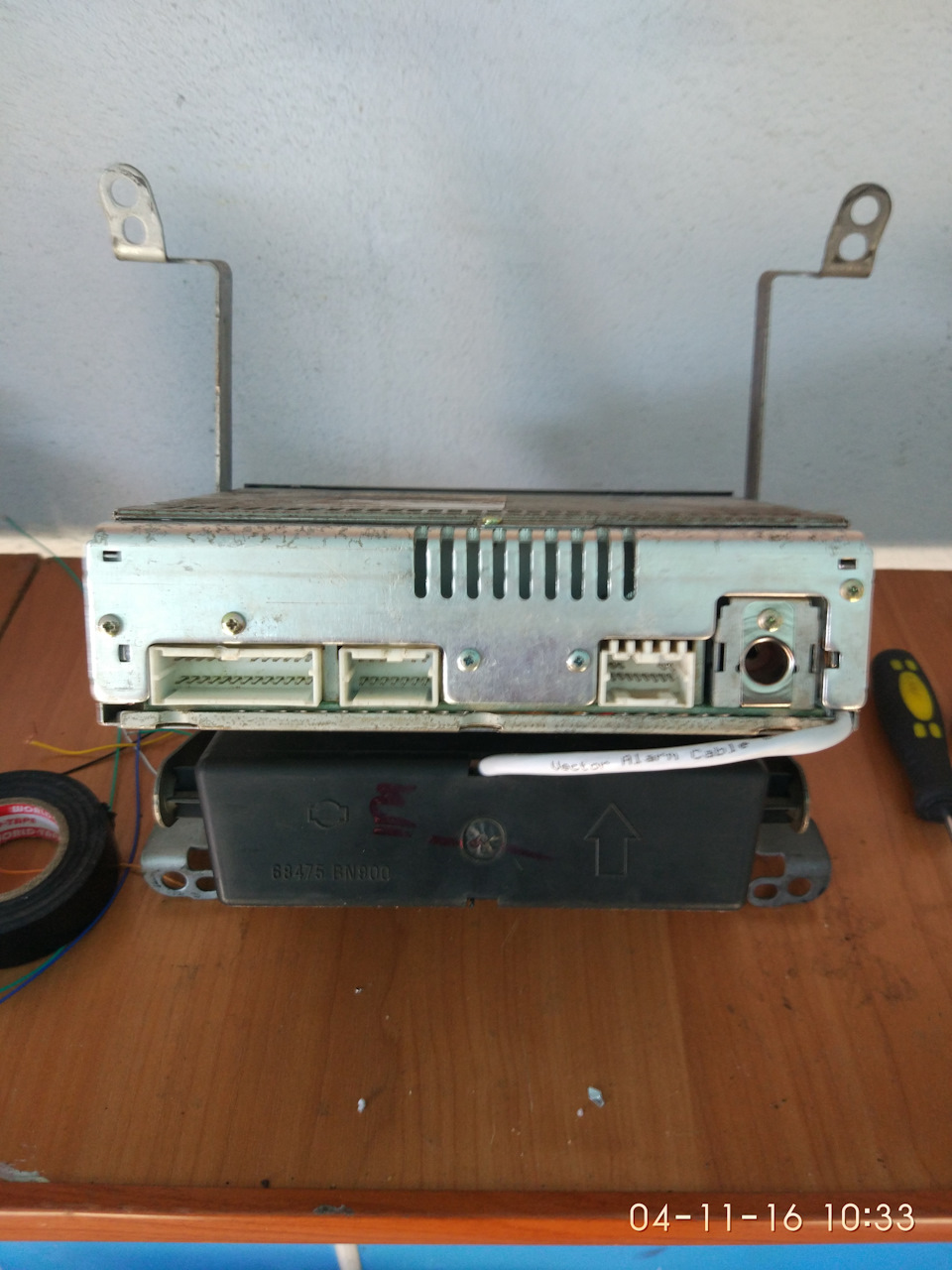

відноситься до CY460 PN-2598M
Реле беремо 12 вольтове малопотужне, для двох груп контактів, якщознайдете для трьох груп контактів, то друге реле незнадобиться.

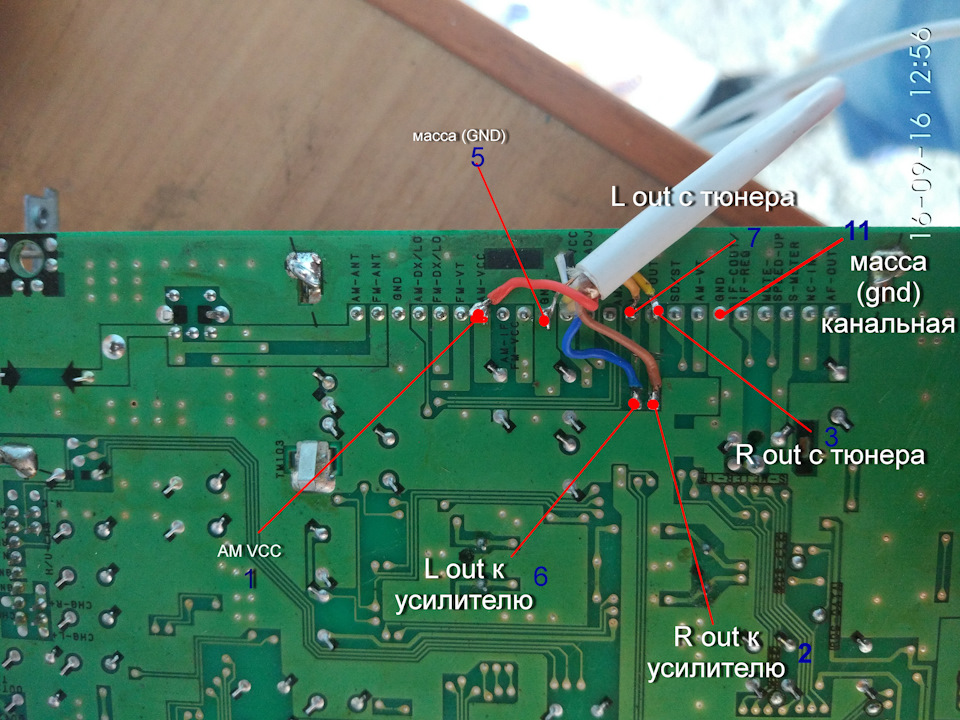

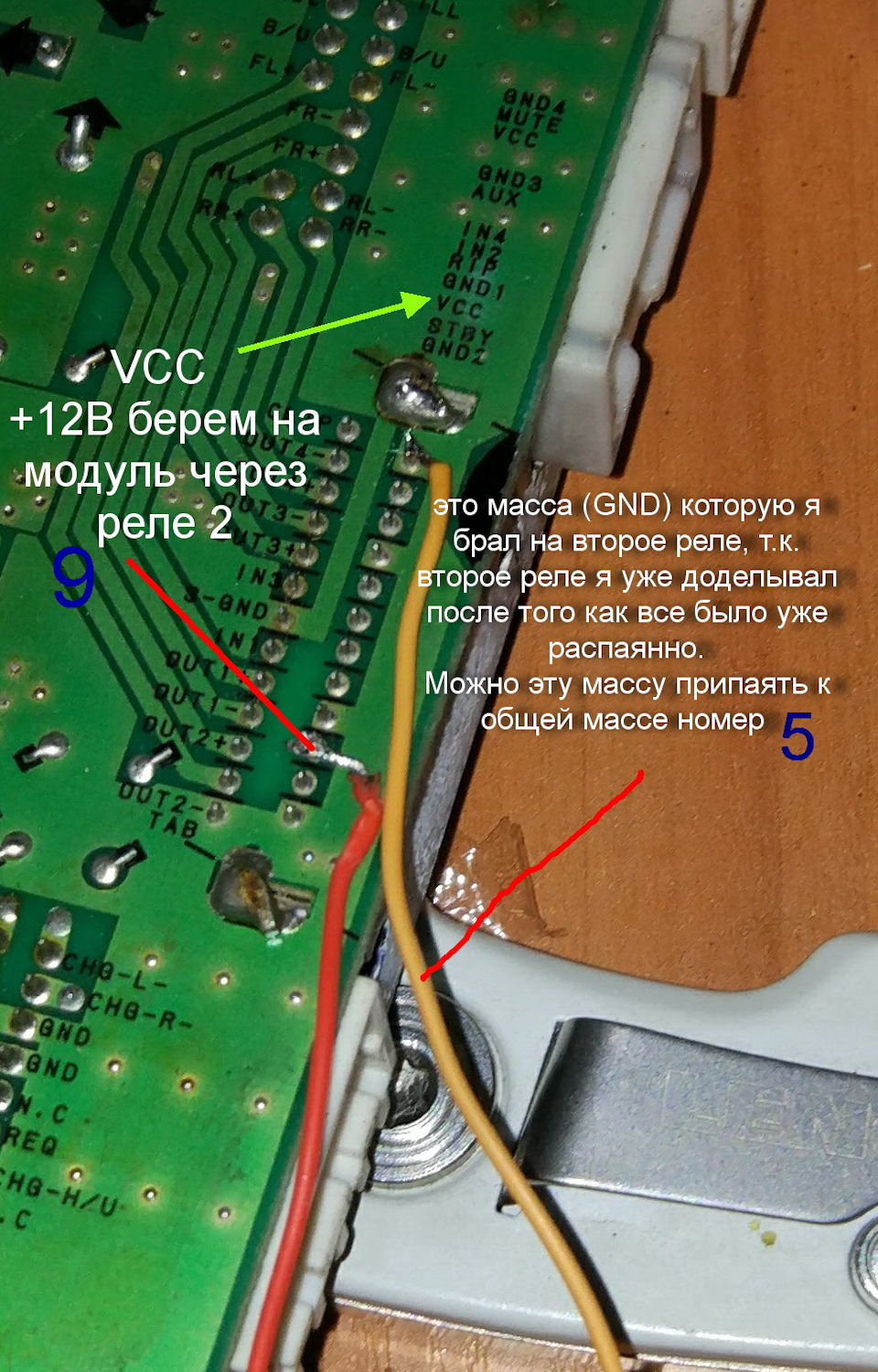

працює у звичайному FM режимі то контакти (6, 7) та (2, 3) з'єднані.Коли радіо перемикаємо в AM канал на точці AM VCC з'являється 9В іреле 1 перемикається з контактів (2, 3) та (6, 7) на контакти (2, 4)та (6, 8) це йде прямий вихід сигналу з модуля на підсилювачмагнітоли, також реле 2 замикає контакти (9, 10) і з'являєтьсяживлення на модулі. Перший реле ми перемикаємо лівий і правийканал, а другим реле ми з'єднуємо + і розриваємо. > На схемі 11точка, я взяв масу (GND) канальну кинув окремим проводом на плату, хоча думаю можна було і в загальну масу припаяти, але може були бякісь перешкоди, і я не ризикував.
І будьте обережні, якщо ви підключите фішку виходу це номера4, 11, 8 і підключіть спочатку + на червоній фішці не помістившимасу, то маса піде через 11 і згорить мікросхема, як було в меневперше.
На всіх фотках, малюнки позначені цифрами, які треба з'єднати міжсобою. Начебто пояснив як міг. Якщо щось не зрозуміло, питайтепостараюсь відповісти.
