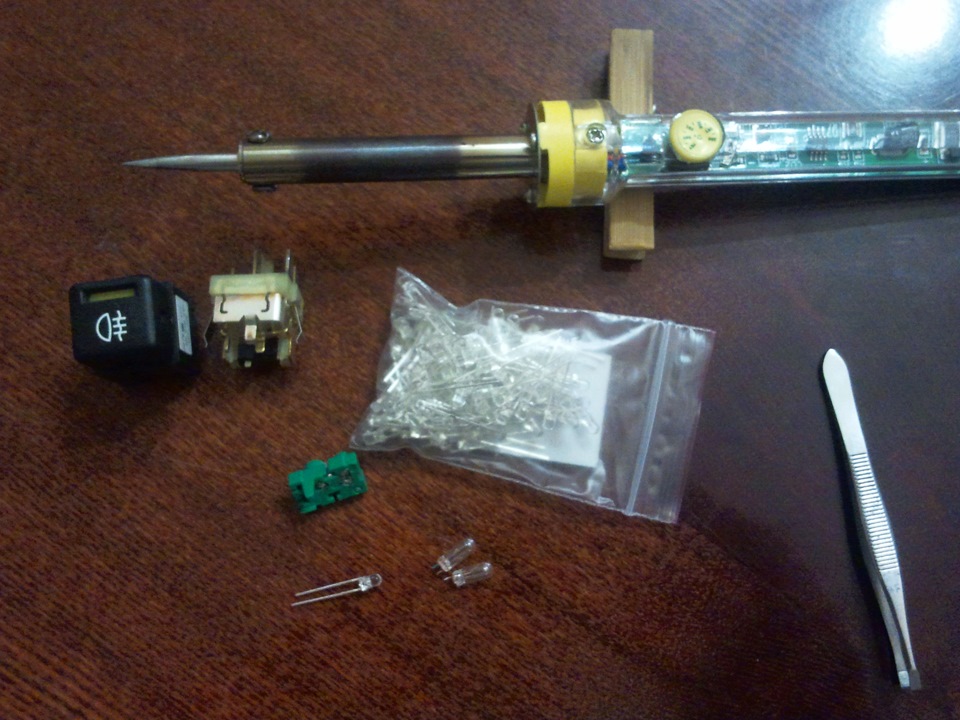

Завершив перепаювання ламп у кнопках. Далі схеми підсвічування наприладову та пічку.
Прикро, але на телефоні немає автофокусу і макро... Ось так всерозмито.

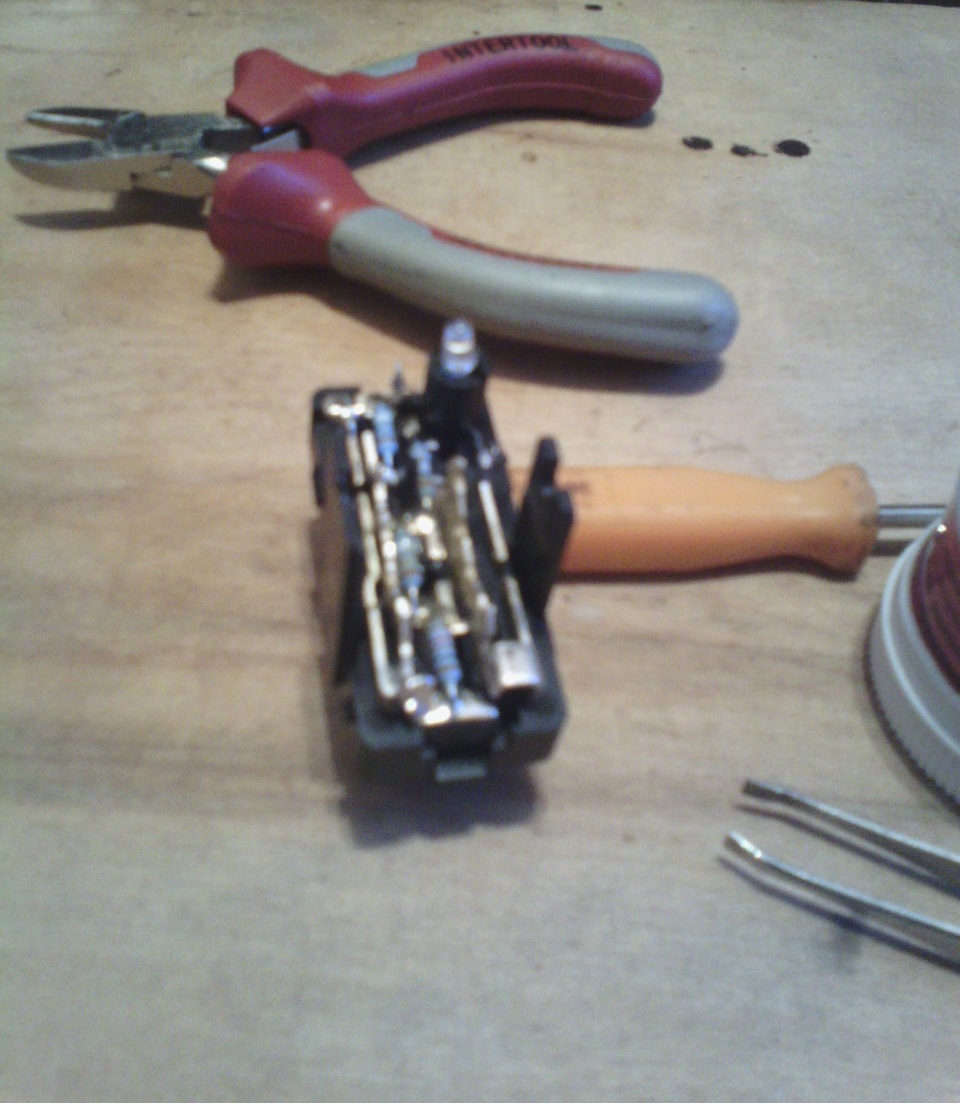

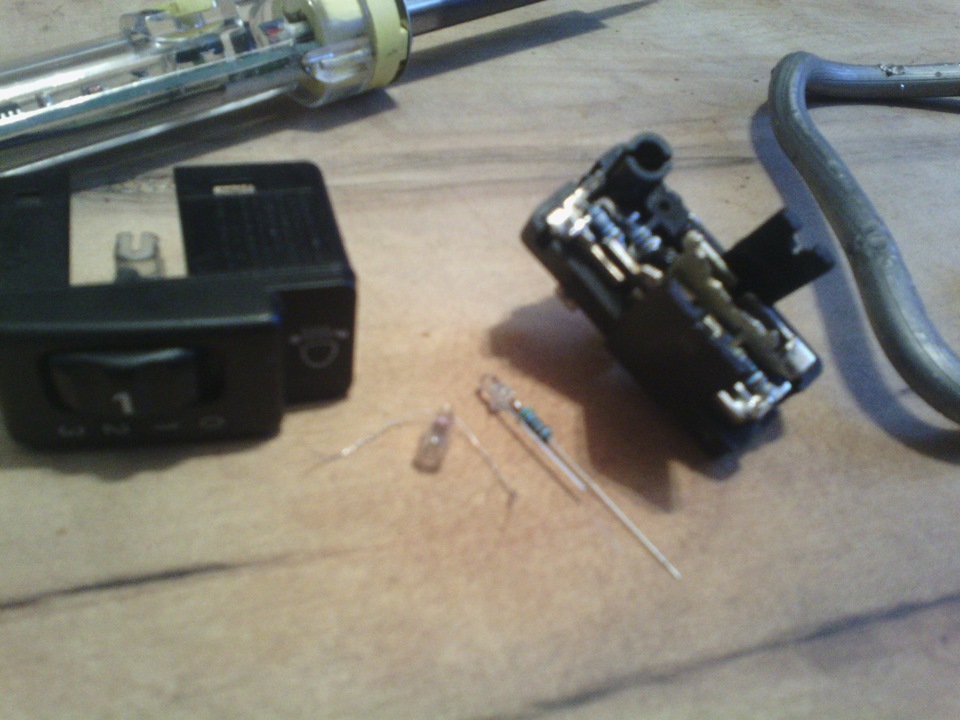

Діод з резистором вліз у колодязь для лампочки.

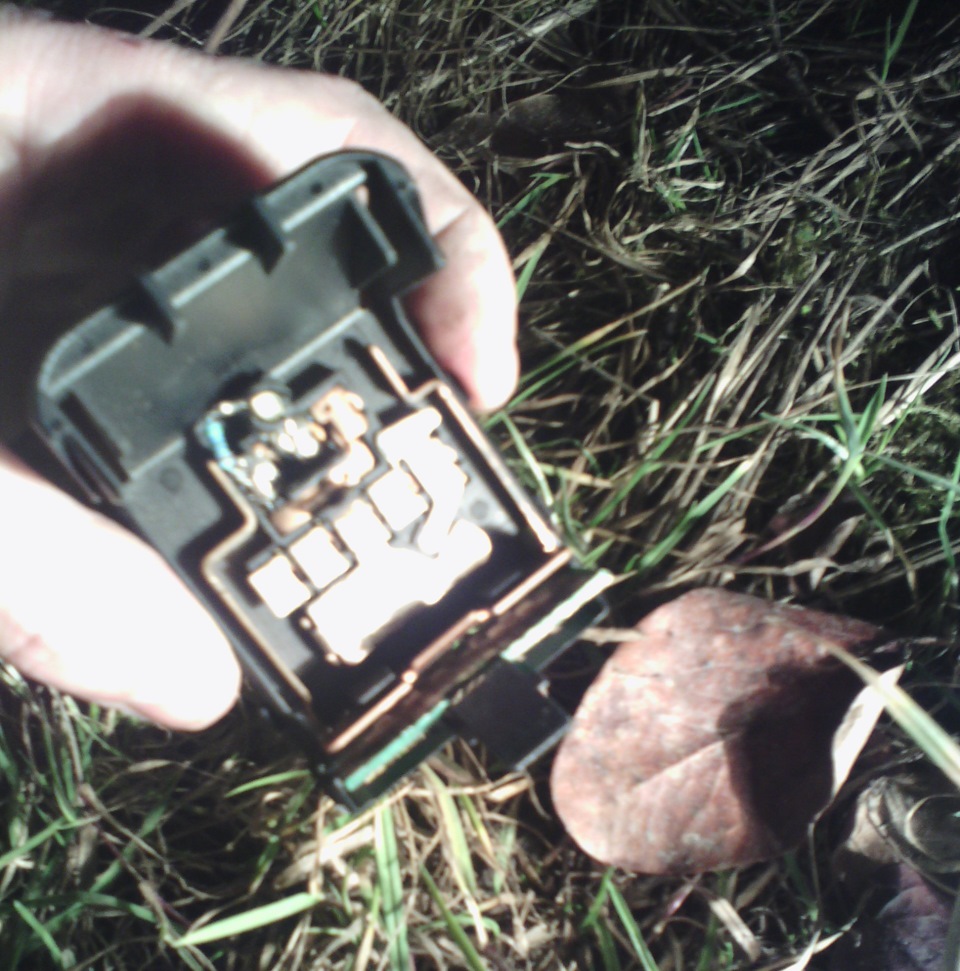

Знизу вставлений реостат для регулювання підсвічування приладовоїпанелі, витруїв на 14 доріжок з резисторами 300 Ohm 5% 0, 125W 150V0805 13 шт. На що.

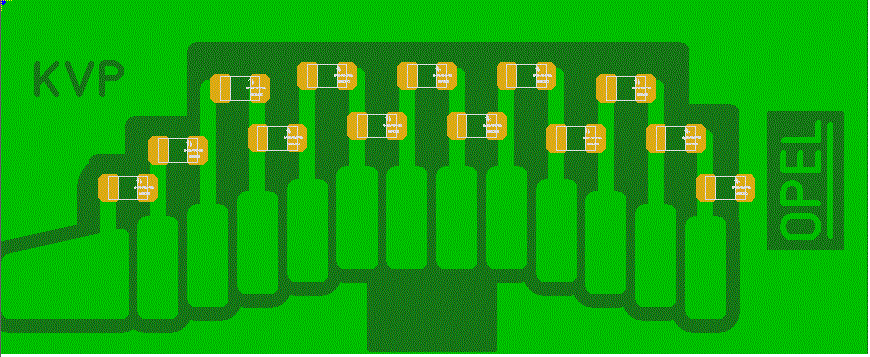

Схема реостату
Всі світлодіоди DIP - 3 mm холодний білий
Результат не зображений на фото з-за розібраної панелі
Коментарі8
Кнопка-крутка коректора не повністю світитиме. 2,3 цифри і рисочка на самій крутці світитися не будуть.
Я так і підозрював, через спрямованість свічення світлодіода. Думав спочатку паяти в неї два, а потім вирішив не калгоспити і зробити як має бути. Треба було ставити smd 5050 дві штуки
Ось потеплішає, куплю паяльник і теж візьмуся за лампочки. дуже вже подобається.
так, приємно сидіти в салоні коли все красиво і яскраво. Заводська, аля Siemens підсвічування аж надто сумно виглядає.
собі нещодавно робив!
Так, бачив БЖ там де піч у тебе діодна. Кнопки типу аварійки або ще що перепаював теж або нафіг не треба? Я обмежився тільки кнопками з боку водія
що за кнопка (типу аварійка)?
маю на увазі кнопка аварійки і може ще якісь про які я просто забув з-за розібраного салону
