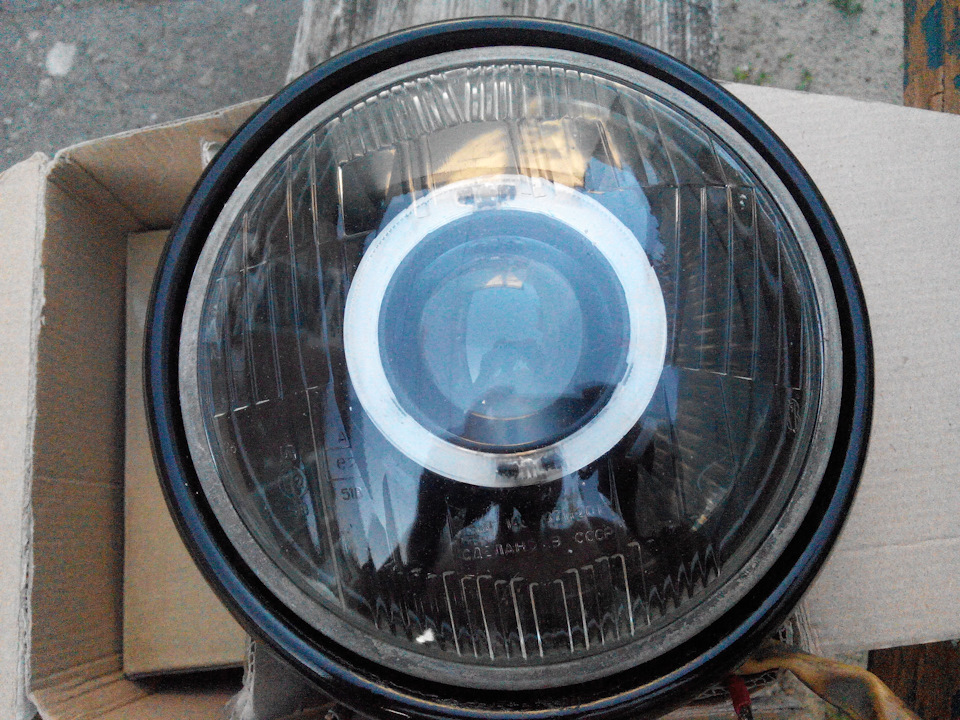

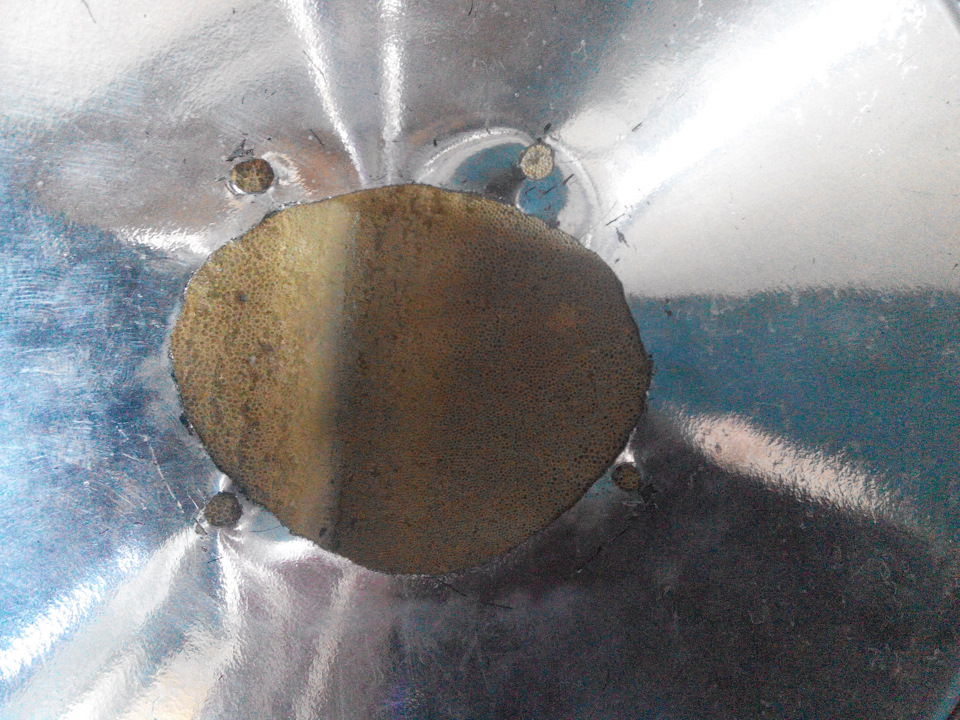

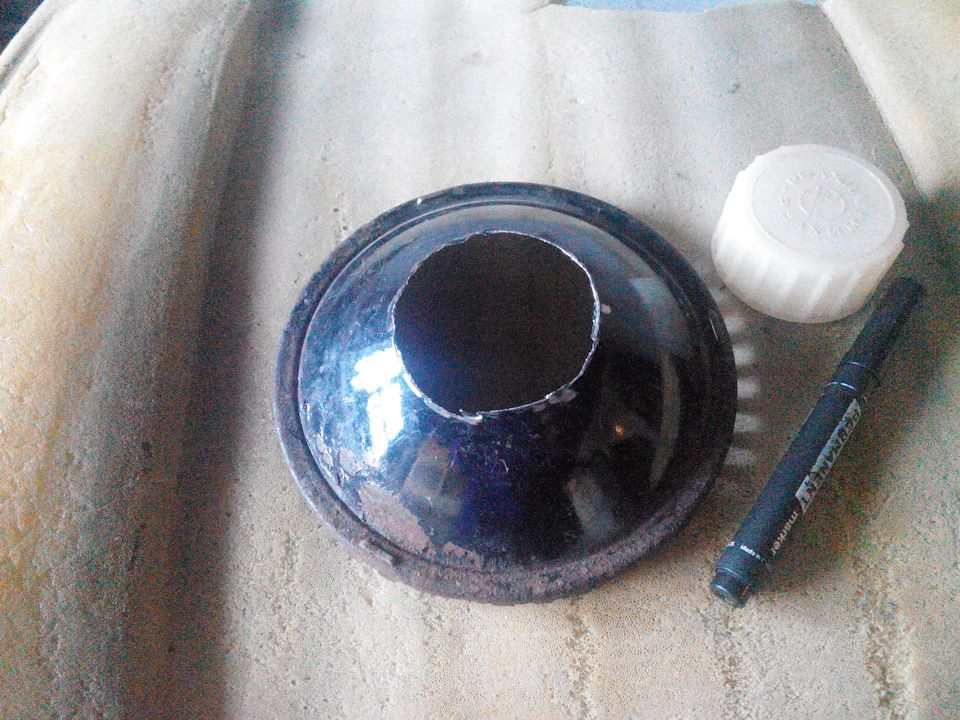

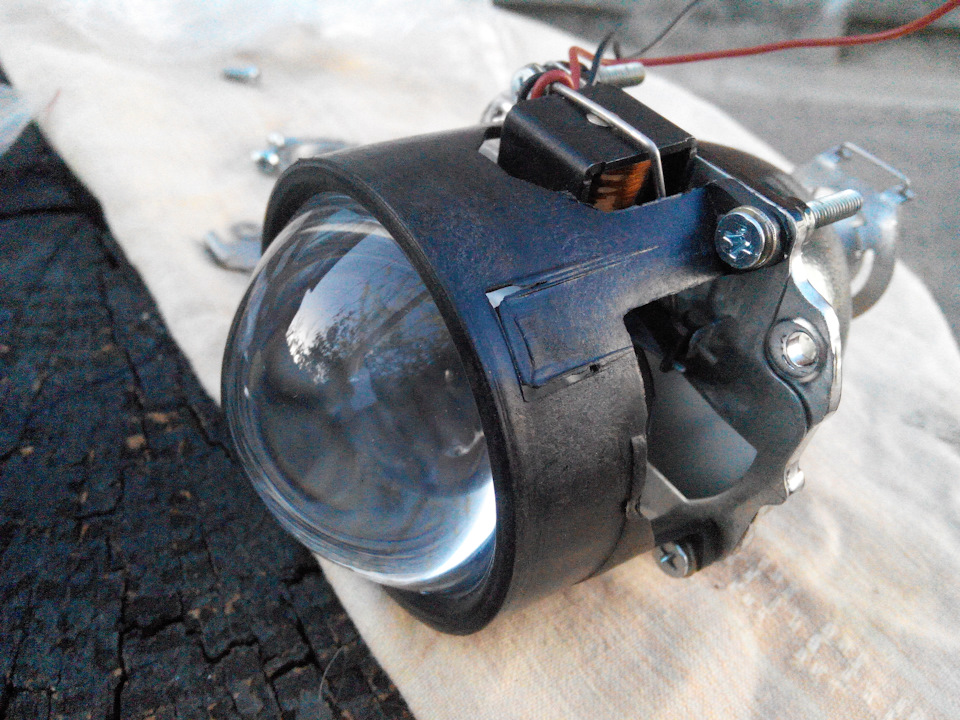

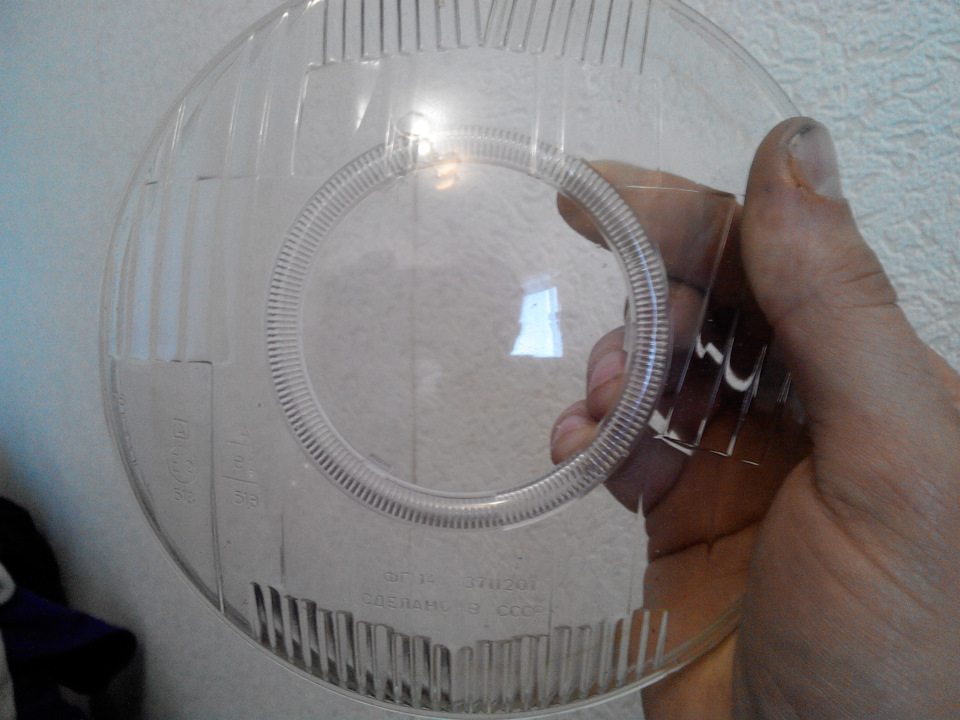

Нарешті мені зробили шибки, а саме частково відполірували! ) Ось іприступаємо до подальшого впровадження лінз G5 у фари москвича (камаза, уаза, копійки, геліка і всім подібним де стоїть 7мидюймова оптика) Вирізав овальні круги в відбивачах, щоб утопитилінзу, для того щоб вона не впиралася в скло. Прикручуютьпластиковим зі зворотного боку) Я пішов іншим шляхом, підігнавпосадкове місце під лінзу так щоб вона вперлася гвинтами своїми довідбивача нашої фари, розмітив отвори, просвердлив і закрутившидовші гвинти (видно на фото) прикрутив гайками зі зворотного бокулінзу капітально до відбивачу. Важливо стежити за тим, щоб лінзастала не боком а саме вгору був у верху, а низ внизу, тому щовідбивач ставиться в посадковий "горщик" тільки в одномуправильному положенні. Відбивач знімав кротом, знялося все доситьлегко і чорна фарба під шаром відбивача осталась.Так як я винаходжупоки бюджетний варіант на галогені, то довелося мудрувати схему здіодом шотки КД643ВС (малюнок схеми на фото) щоб при дальньому іближньому світлі лампа світилася, але при ближньому щоб вимикаласяшторка в бі лінзах. Не став витрачається на CCFL ангельські очі, які коштують близько 500грн, було винайдено світлодіодне кільце, вкожному по чотири світлодіоди світячі на зустріч один одному черезрезистор смд обмежуючий струм, заповнене все герметиком віксинтом іна чорну маску була поклеєна біла підкладка світло, ангельські очіпідключу до габаритів. В якості лампи в лінзахвикористовуватимуться лампи H1 Philips +30%. Підключення проводкизробив все під штатний роз'єм Н4. А не ксенону, з ксенономдоведеться пиляти горщик. Після установки викладу ще бортовик зналаштуванням і роботою цього дива гаражної інженерії. Тримаючійого, як кажуть пливли пливли і на березі вср…сь, поки заліпивскотчем, не знаю що робитиму, нові в інтернеті 500грн і продаютьсяпо парах, а чекати там де я робив знову кілька місяців не хочу…можезатоную по колу край скла обох з балончика з рідким тонуванням іїжджу так, ще не визначився, ходжу і так у засмучених почуттях...На цьому на сьогодні все, кому що не зрозуміло питайте в коментах, із задоволенням відповім. Величезною всім удачі і поки що! )






Коментарі16
Прикольно і я такі хочу, земляку, зробиш і мені такі?))
Сорян, але робота така тільки в одиничному екземплярі, нервів і бажання не вистачить ще на такі ж))
В інтернеті подивися я бачив такі продають, ціна звичайно 2500грн, але воно те на те і виходить(труди+комплектуючі)
Шкода) Я давно вже придивився до фар на аліекспресі спочатку, а як тільки Академік випустив серію з антигеліком, коли поставив комплект фар, я вже прямо загорівся і собі поставити)
Краще готові на візьми, світлодіодні, геморою менше)
Відмінно вийшло!
Дякую, старався!)
Крутотень!) Ех, згадую часи коли корячили з другом лінзи у фари всієї техніки, яка була під рукою, і в скутери, і на Дніпро, на Волгу, Тойоту) Круто було) Тоді це було дуже дорого, зараз все доступно І дешево. на три літери)
Зараз і мудрувати з лінзами нічого не потрібно, он у товариша який вище в коментарях, готова лінзована світлодіодна оптика коштує 7ми дюймова, по грошах то на те і виходить, що лінзи тулити, що готове купити)
Вірно!) Хіба що свої лінзи встромити цікавіше, ніж поставити готові фари))
Мені просто багато комплектуючих на мої фари дісталося безкоштовно, от і займаюся бюджетним варіантом))
Ще не встановлював на ІЖа?
Ще ні, потім буде запис як вони виглядають і працюють.
Треба свої зняти і викласти як світять...
Засни, подивлюся із задоволенням, адже якщо з цими моїми не вийде щось, то плюну і куплю готові як у тебе!)
Та треба приділити час цьому)
