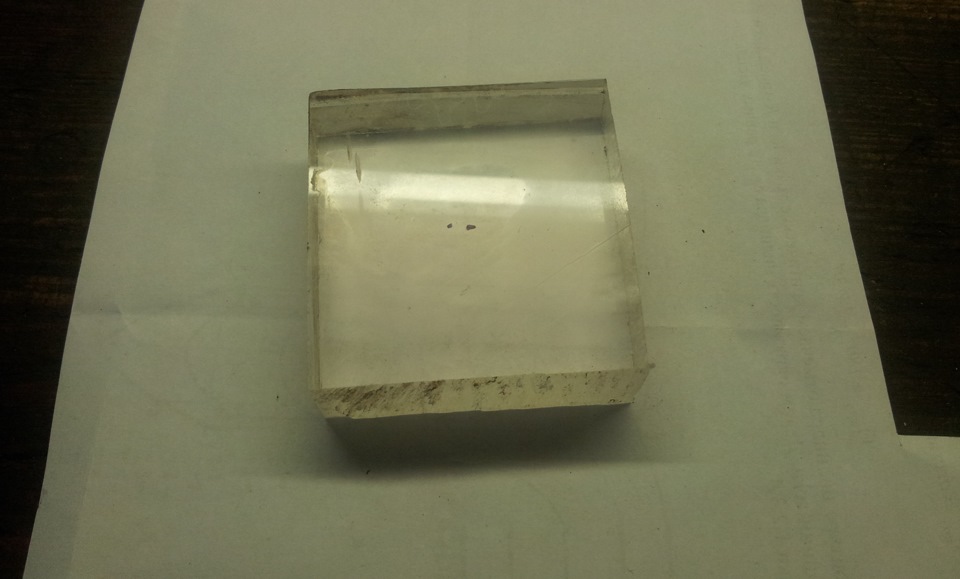

Було взято ось такий шматок оргскла:
оргскло 8х8 см

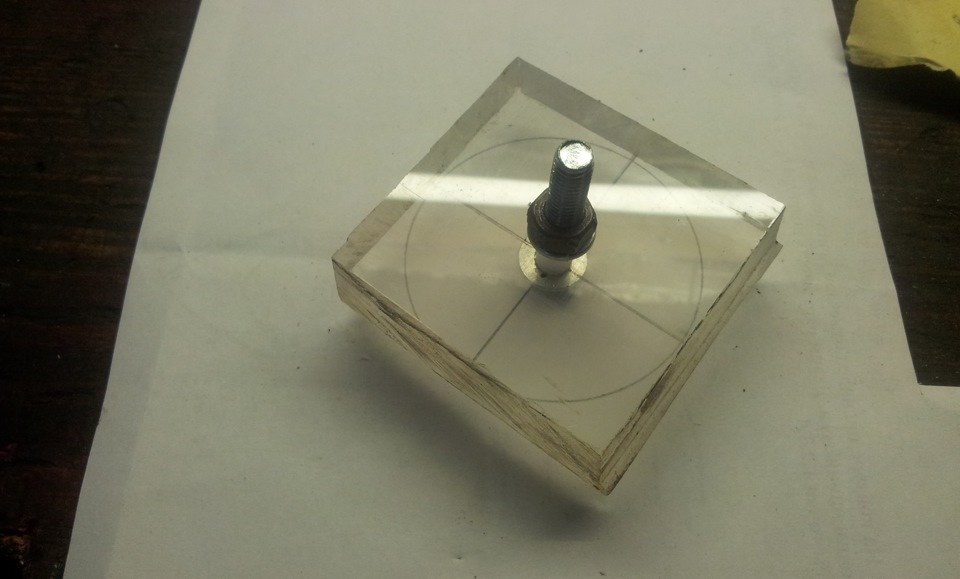

Спершу хотів просвердлити отвір по центру і вставити болт з гайкою, обточувати на дрилі

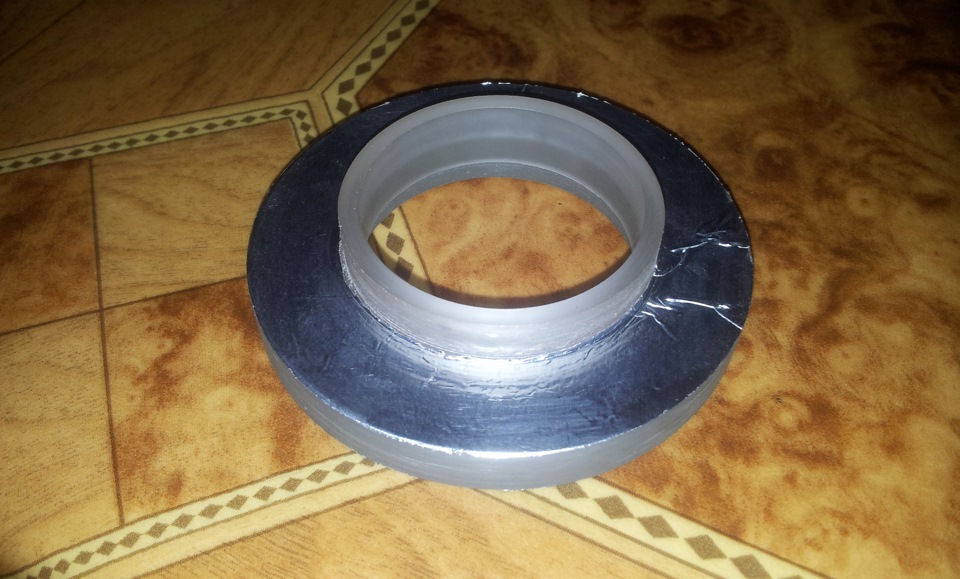

але виявилося не так то просто, так що довелося нести токарю і вінзробив ось таке колечко:
Для встановлення кільця потрібно зрізати пластмасову обшивкунавколо замку десь 2мм.

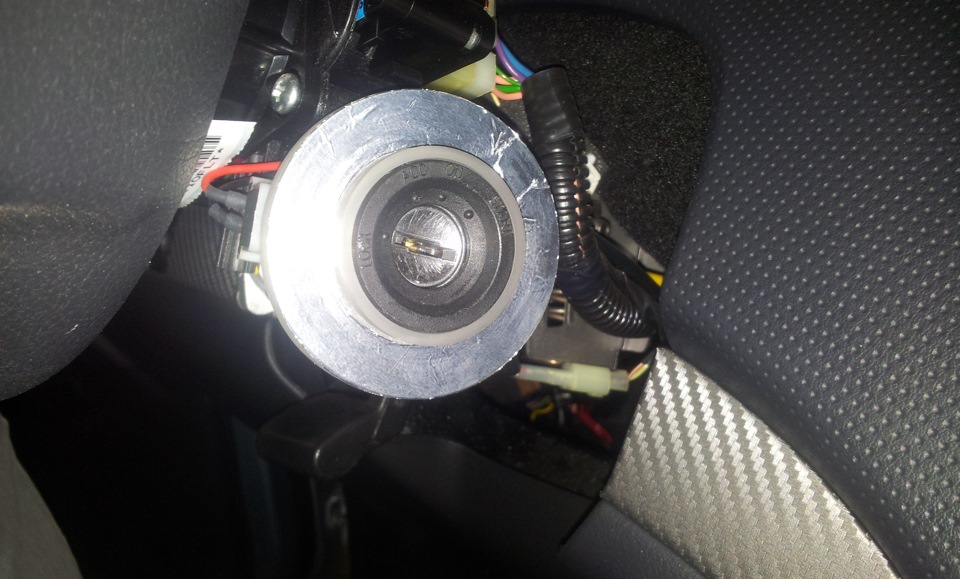

кільце без пластику

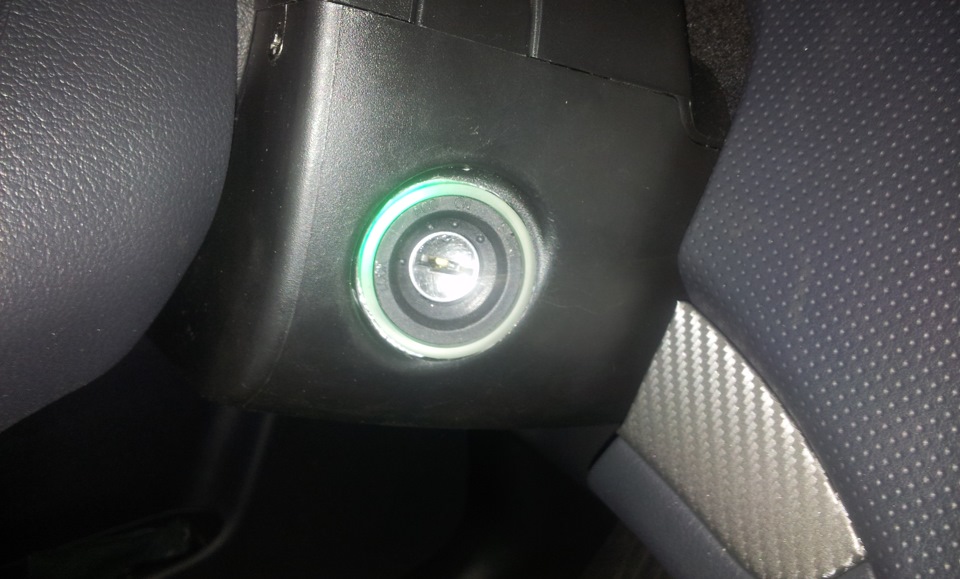

Обклеїв з боків алюмінієвою стрічкою, для підсвічування взяв шматоксвітлодіодної стрічки та з торця примотав ізолентою до кільця, звичайно, не завод, але під обшивкою не видно.
Кому цікаво розміри кільця:
Розміри
Всім дякую за увагу!
Коментарі13
Шикарно зробив
Гарна робота!
Від чого запитував?
+ - від габаритів, - - від кузова
Треба було використовувати схему димера для плавного вимикання підсвічування, що б спрацьовувало при відчиненні дверей і плавно гасло при її зачиненні. Я собі робив саме так. А розміри кільця, яке ставлять на Lanos, не підходять на ваші машини? img-f...
Надалі планую зробити підсвічування з димером, а зараз так підключив щоб поки світилося. Дивився твою схему в ній два + підходить окремо, і два - разом. А що за коричневий провід? А на щіт кільця, вирішив так зробити щоб сховати його під обшивку, зам...
Там всього п'ять проводів ... справа наліво1. червоний + харчування на світлодіди зі схеми диммера2. жовтий і чорний загальний мінус живлення на схему і світлодіоди3. коричневий кінцевик дверей (замикається на масу при відкритті дверей)4. +12 вольт в...
Так жовтий і чорний, якщо дивитися за схемою, куди підключати?
До маси автомобіля ... Але на схемі це не позначено
Оскільки я зрозумів, до самої схеми він не підключається а тільки до світлодіоду?
А хіба світлодіод це не частина схеми?
Та все правильно, дякую за пояснення буду намагатися робити
Тільки не поспішай відразу все нести і перевіряти в машину ... Спочатку спробуй вдома на столі А то до мене тут вже звертався один товариш з форуму з претензією, на те, що викладена схема не робоча! Він усе спаяв точно за схемою, але у нього не працює
