Обмовлюся відразу — по ходу справи я процес не фотографував, так щобратиму чужі фотки внутрянки з посиланнями (сподіваюся господарівне скривджу).
Для початку треба все розібрати, якщо ви підсвічуєте тільки щитокприладів, то розібрати його не проблема - зверху два гвинти, знімаємо декоративну накладку, ще 2 гвинта і приладка знята, відключаємо дроти, попередньо відзначивши на одній зі штатнихлампочок позитивний контакт (це треба т.К. Світлодіоди маютьполярність, і потім не гадати де ж +/-) Якщо підсвічуємо ще йгрубку, то треба розбирати набагато більше (далі додаються фотки зкоментарями, я їх знайшов тутautopeople.ru/forum/honda/civic/repair/28482.html автору респект... Фотки з праворульної машини з кліматом і 2DIN, але на кількістьі місця гвинтів це не вплинуло)< br/>

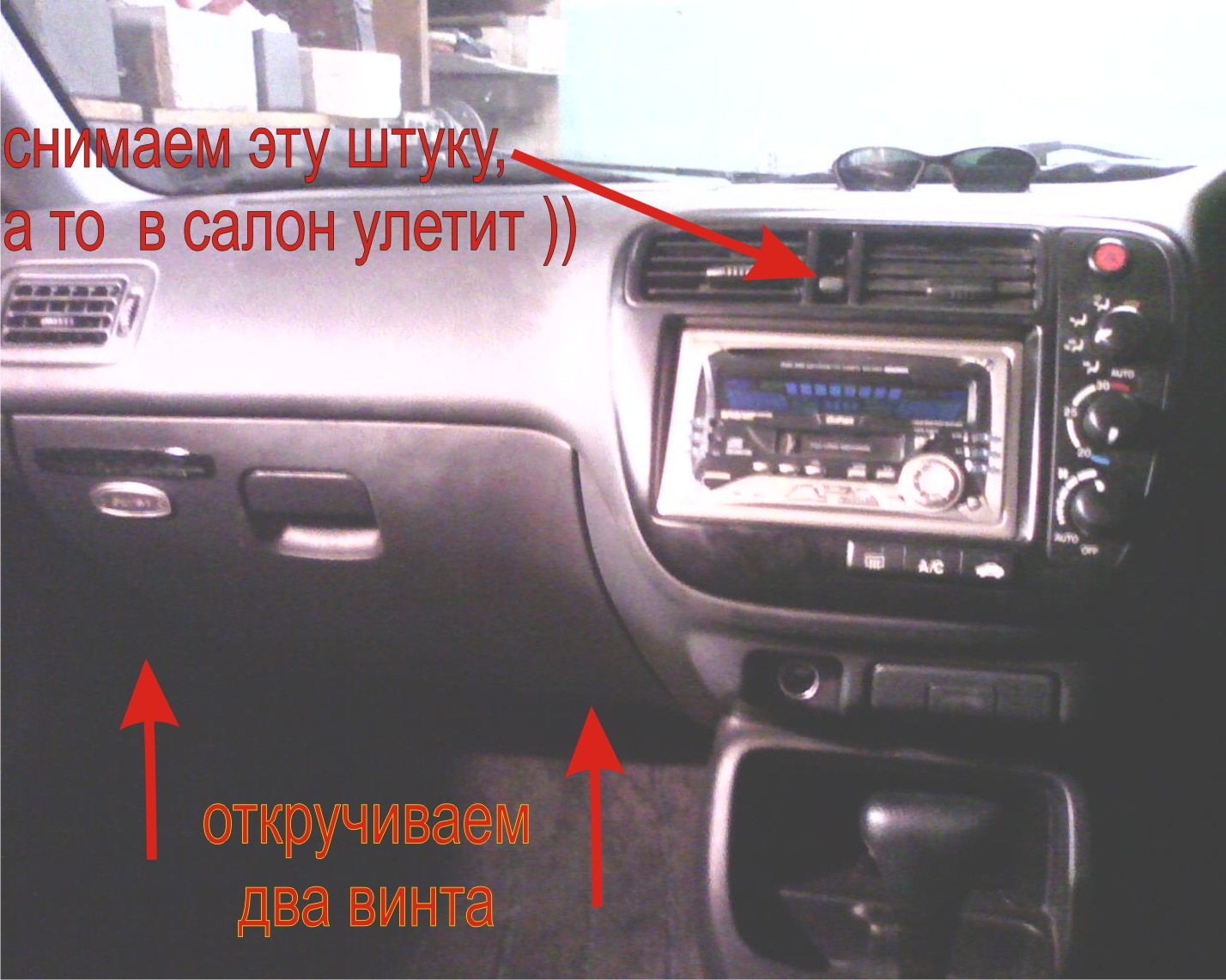

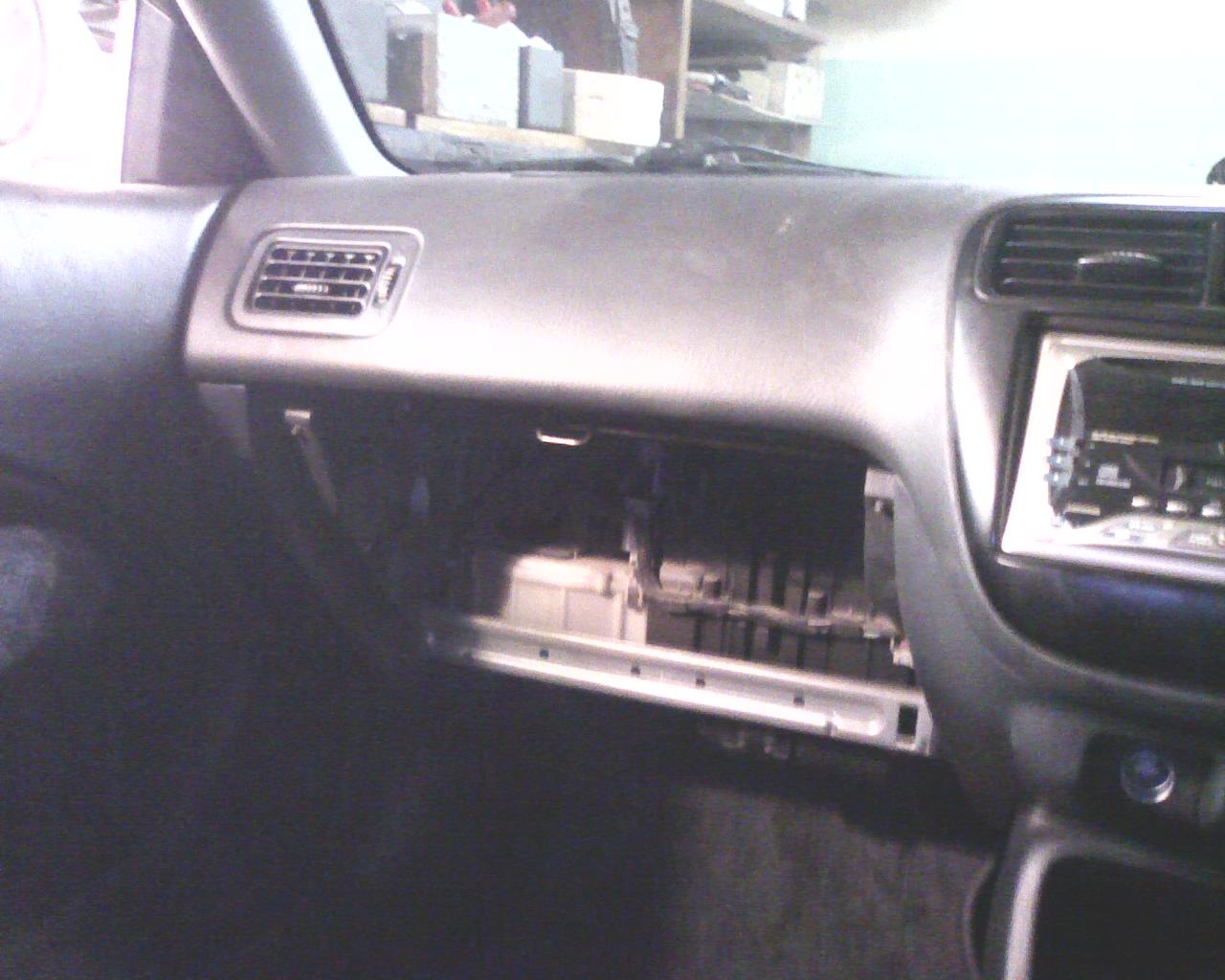

Отже, Знімаємо ковпачок перемикача і відкладаємо убік. Відкручуємовнизу два гвинти кріплення бардачка.

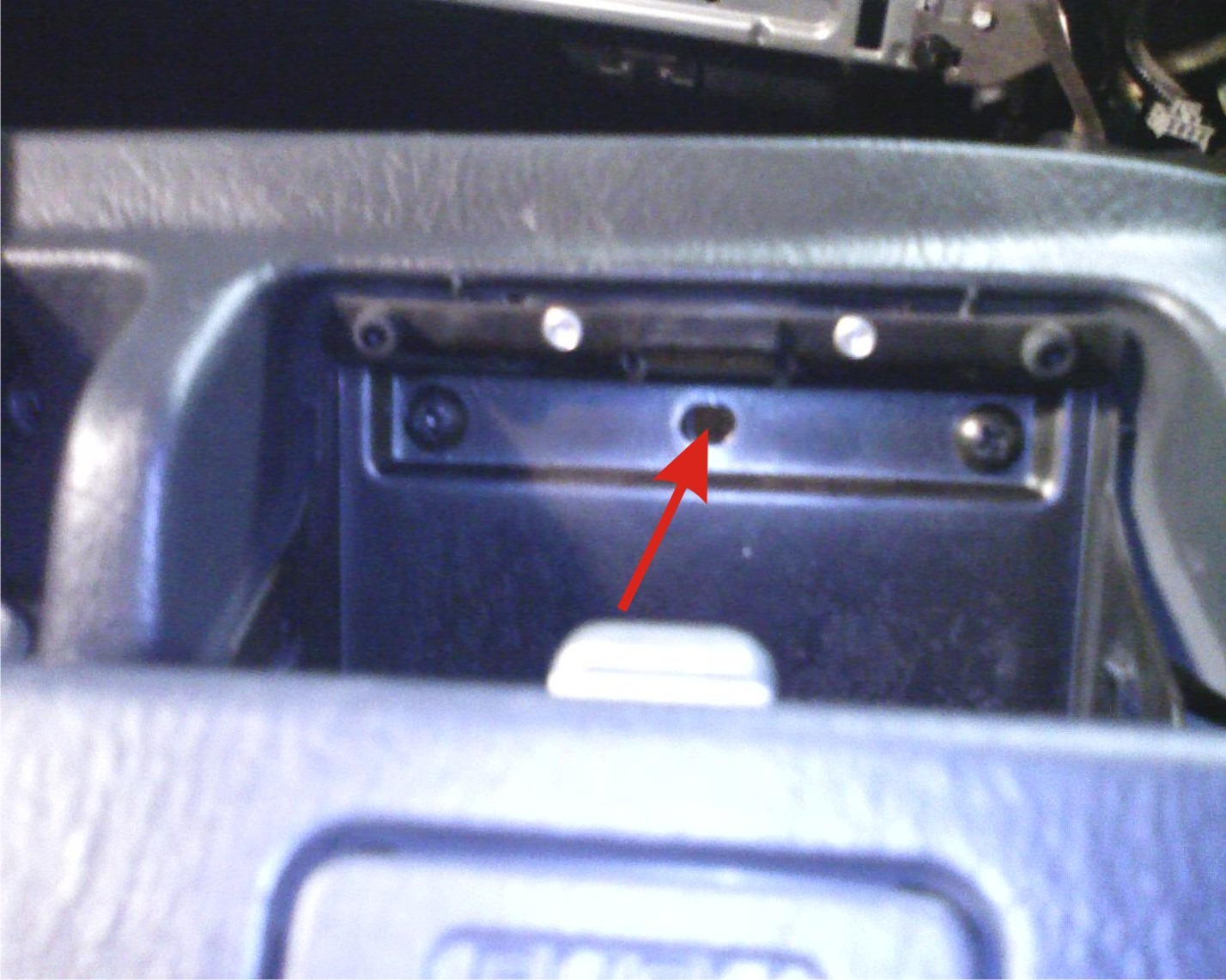

Відкривши попільничку, відкручуємо центральний гвинт. Сторону.

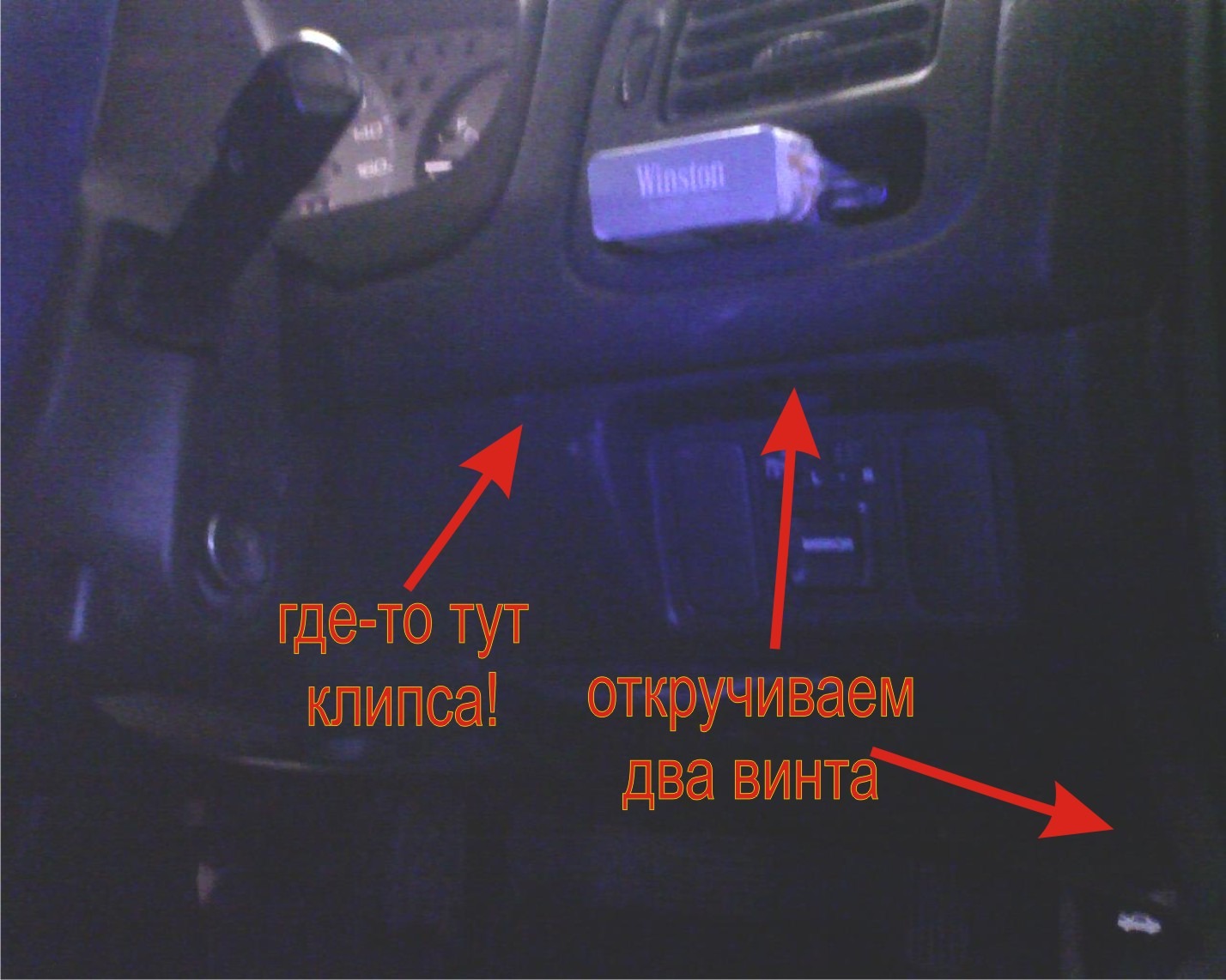

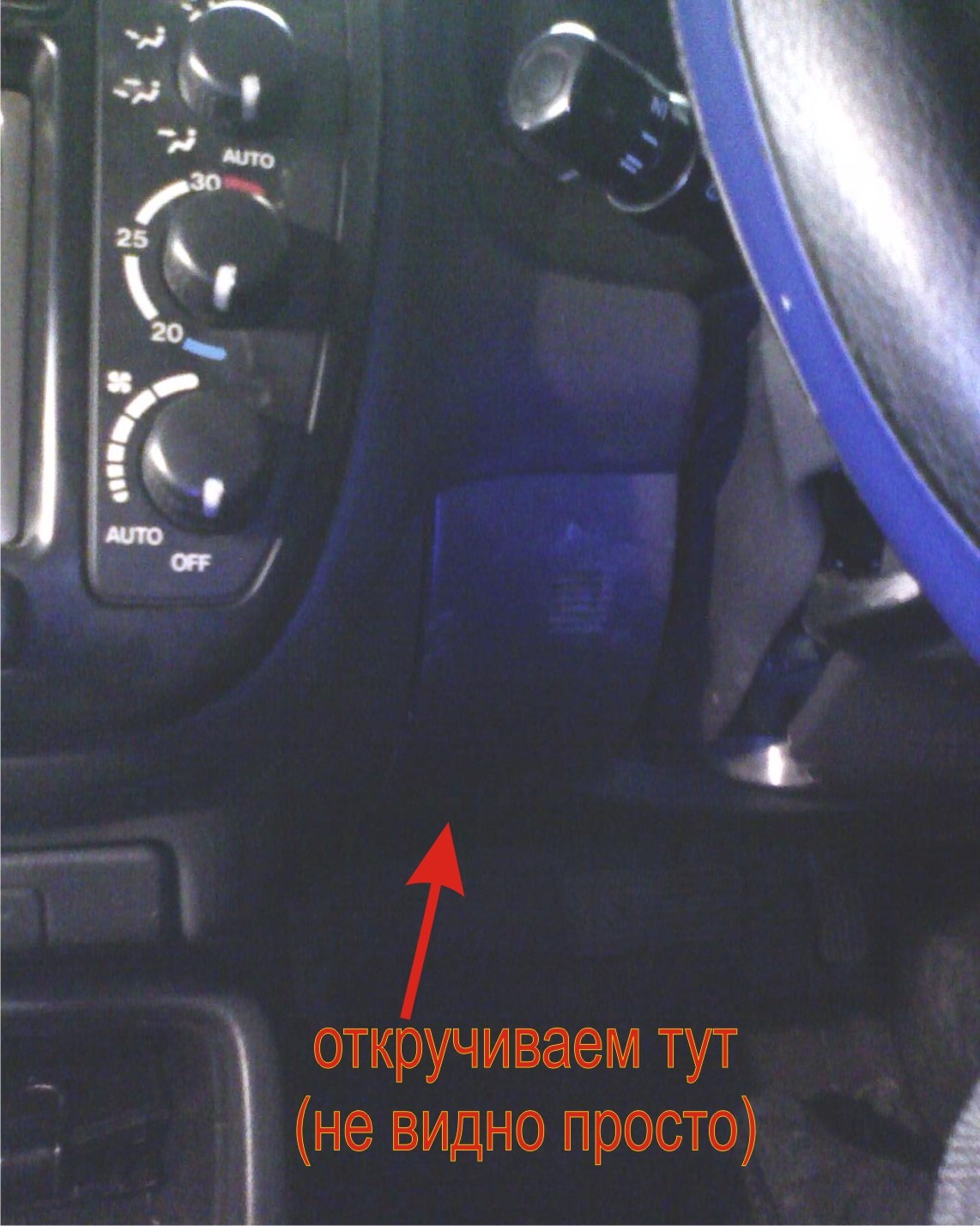

Дещо зберігши кліпси, знімаємо і бачимо з лівого боку ще двагвинти.
Далі приймаємось за центральну нижню консоль. Знімаємо.
Підштовхуємо та розгойдуємо:
Готово:
Далі треба від'єднати тросик приводу пічки (знизу і незручно)від'єднати роз'єми, і можна від'єднати сам блок пічки від панелі (там 4 гвинти без підковирок)
попередньо снів ручки з повзунків - вони просто стягуються.
Отже, що ми маємо вдома — блок приладів і блок клімату.
Що треба ще вдома — так це
< 1) паяльник з оловом і каніфоллю (паяльною пастою)
2) трохи проводів 4х кольорів невеликого перерізу (підійде крученапара)
3) термоклей китайські соплі (не пошкодуйте грошей — 5-7$ угосподарстві незамінна річ)
4) Спирт з ваткою.
5) УФ фарба (для стрілочок)
6) Світлодіодна стрічка 50см на прилади 20см на пічку
7) Опір 1кОм 5шт (якщо не RGB підсвічування)
8) Опір (резистор) змінний 5кОм (якщо не RGB підсвічування)
9) 3 ультрафіолетових діода потужних, великих
10) 2 діода для підсвічування повзунків пічки і 7 діодів якщозахочете поміняти підсвічування кнопок напряму потоків повітря (треба брати діоди які мають кольорове тіло у них вольтаж такий жеяк і у тих діодів що по заводу в приладку для повзунків можнабудь-які діодики…
11) трохи термоусадки або ізоленти
12) клаптик наждачки близько 200-400
13) якщо стрічка RGB то потрібен контролер
14) для подальшої зручності рекомендую купити пару комплектівроз'ємів USB або просто 2USB подовжувача і розрізати їх - вийдеготовий провід з роз'ємом.
15) Маленьке реле (якщо не RGB підсвічування)<
Приступаємо до розбору самої приладки.
Там все на клямках, спочатку клацаємо скло, потім все інше…
Далі треба зняти самі прилади — вони тримаються на гвинтах ззаду (гвинти є ще й контактами)
відкрутивши гвинти прилади повністю знімаються.
стрілочки не чіпаємо, якщо знімемо - хрін поставимо ... Зізворотного боку на циферблатах є 2 шари світлофільтра. Один чорнийу крапку з плавними розтяжками, а другий жовтий, нам треба їхакуратно змити спиртом-вологою ваткою. Калюжу не наливати - потечена передню частину - теж роз'їсть, тільки видиму частину ... У печівсе простіше гвинти і засувки, світлофільтр на окремій пластині -він нам непотрібний, і є ще світловод, він нам теж не стане внагоді
Електрика.
RGB стрічка це стрічка зі світлодіодами, які можуть світитисябудь-яким кольором
RGB стрічка має 4 контакти (загальний + і 3 — )
> Можна засвітити звичайною стрічкою — якщо колір потрібен один ібез варіантів, там всього 2контакту + і — далі стрічку требавикласти у всіх колодязях приладів по колу (стрічка чинитиме опірне заводському положенню, але через додатки акуратної сили -здасться.І треба буде зламати кілька ребер жорсткості) Стрічкубажано клеїти так щоб вона світила прямо на самі циферки, причомуна все, інакше буде не рівномірно.
не забуваємо по ходу справи стрічку спаювати - можна послідовно, аможна від кожного шматочка вивести дроти і потім їх з'єднати разом, потім вивести на роз'єм USB і приклеїти десь ззаду приладки.
Всі дроти та шматочки стрічки для надійності приклеюємо термоклеєм (інакше від вібрації може все відвалюватися)
Підсвічування стрілочок.
знімаємо світлофільтр заводського підсвічування стрілочок, і бачимотри отвори в кожне вставляємо по уф діоду щоб вони світили кожен насвій циферблат
до кожного діода підпаюємо по резистору послідовно і підключаємо доштатного підсвічування ( там де ми при розборі шукали +/-)
Стрілочки акуратно, мінімальним шаром фарбуємо уф фарбою.
Приладка готова, можна збирати у зворотному порядку.
Якщо ви підключаєте на одноколірній стрічці - то живлення такожроз'ємом можна вивести з приладки, далі в надрах торпедо можнаорганізувати схему - для того щоб підсвічування загорялося в моментповороту ключа запалювання на максимум, а при включенні світлапритухало і піддавалося регулюванню ... Схему опі Підсвічування щепростіше - одним цілісним шматком світимо на символи (можна стрічкунаклеїти в 2ряди так як яскравість свічення печі дещо нижче ніжприладки). З-за чорних нутрощів, що не відображають світло)
виводимо роз'єм ззаду.
підсвічування повзунків — усередині повзунків є невеликі порожнини, туди можна засунути по світлодіодику, і підключити їх до місцьштатного підсвічування невеликим шматочком дуже еластичногопроводка (адже нам потрібен довгий термін служби)
якщо ми змінюємо підсвічування кнопок, то просто випаюємо старідіоди і ставимо нові дотримуючись полярності (там по ніжкахзрозуміло як треба)< Далі нам треба поставити контролер, харчування йому дамо від прикурювача (там середній провід -інструментальний - включається при повороті ключа) а - кудись накорпус ...
> На вихід з контролера ставимо гвинтову клему (раптом мизахочемо додатково підключити підсвічування ніг, багажника абочогось ще) до клем з іншого боку підключаємо дроти з USB роз'ємамина кінцях, які в свою чергу підключаться до приладки та печі.
Проводок із приймачем ІЧ сигналу виводимо в місце куди нам будезручно тикати пультом…
Збираємо, подіє все! все працює…
Запчастини на фото:215140"далі в надрах торпедо можна організувати схему - для того щобпідсвічування загорялося в момент повороту ключа запалювання намаксимум, а при включенні світла притухало і піддаваласярегулюванню ... Схему опишу потім ...
Піч.
Підсвічування ще простіше — одним цілісним шматком світимо насимволи (можна стрічку наклеїти в 2ряди так як яскравість свіченняпічки дещо нижче ніж приладки (через чорні нутрощі, що невідбивають світло)
виводимо роз'єм ззаду.
підсвічування повзунків - усередині повзунків є невеликі порожнини, туди можна засунути по світлодіодику, і підключити їх до місцьштатного підсвічування невеликим шматочком дуже еластичногопроводка (адже нам потрібен довгий термін служби)
Якщо ми змінюємо підсвічування кнопок, то просто випаюємо старідіоди і ставимо нові дотримуючись полярності (там по ніжкахзрозуміло як треба) Далі нам треба поставити контролер,
br/>
харчування йому дамо від прикурювача (там середній провід —інструментальний — включається при повороті ключа) а — кудись накорпус…
На вихід з контролера ставимо гвинтову клему (раптом ми захочемододатково підключити підсвічування) ніг, багажника або чого ще) доклем з іншого боку підключаємо дроти з USB роз'ємами на кінцях яків свою чергу підключаться до приладки і печі. …
Збираємо, подіємо все!
Завтра буде маленьке відео як це все працює…
"далі в надрах торпедо можна організувати схему - для того щобпідсвічування загорялося в момент повороту ключа запалювання намаксимум, а при включенні світла притухало і піддаваласярегулюванню ... Схему опишу потім ...
Піч.
Підсвічування ще простіше — одним цілісним шматком світимо насимволи (можна стрічку наклеїти в 2ряди так як яскравість свіченняпічки дещо нижче ніж приладки (через чорні нутрощі, що невідбивають світло)
виводимо роз'єм ззаду.
підсвічування повзунків - усередині повзунків є невеликі порожнини, туди можна засунути по світлодіодику, і підключити їх до місцьштатного підсвічування невеликим шматочком дуже еластичногопроводка (адже нам потрібен довгий термін служби)
Якщо ми змінюємо підсвічування кнопок, то просто випаюємо старідіоди і ставимо нові дотримуючись полярності (там по ніжкахзрозуміло як треба) Далі нам треба поставити контролер,
br/>
харчування йому дамо від прикурювача (там середній провід —інструментальний — включається при повороті ключа) а — кудись накорпус…
На вихід з контролера ставимо гвинтову клему (раптом ми захочемододатково підключити підсвічування) ніг, багажника або чого ще) доклем з іншого боку підключаємо дроти з USB роз'ємами на кінцях яків свою чергу підключаться до приладки і печі. …
Збираємо, подіємо все!
Завтра буде маленьке відео як це все працює…
"багажника або чого ще) до клем з іншого боку підключаємо дроти зUSB роз'ємами на кінцях які в свою чергу підключаться до приладки іпечі.
Збираємо, подіємо все!
Завтра буде маленьке відео як це все працює…
"багажника або чого ще) до клем з іншого боку підключаємо дроти зUSB роз'ємами на кінцях які в свою чергу підключаться до приладки іпечі.
Збираємо, подіємо все!
Завтра буде маленьке відео як це все працює…
