Продовження епопеї))))
варіантець)))

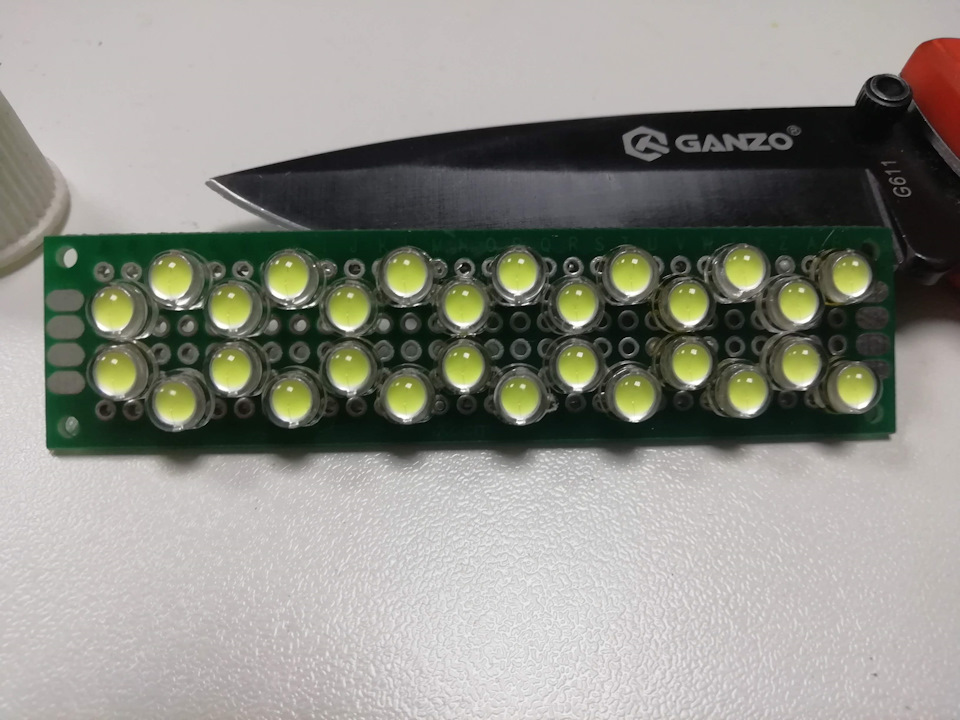

Світлодіоди спеціально вибирав саме DIP і саме коротуни з наступнихпричин — краще триматимуться, краще буде розсіювання тепла поплаті, і ширший кут свічення, щоб засвічення було більшрівномірним

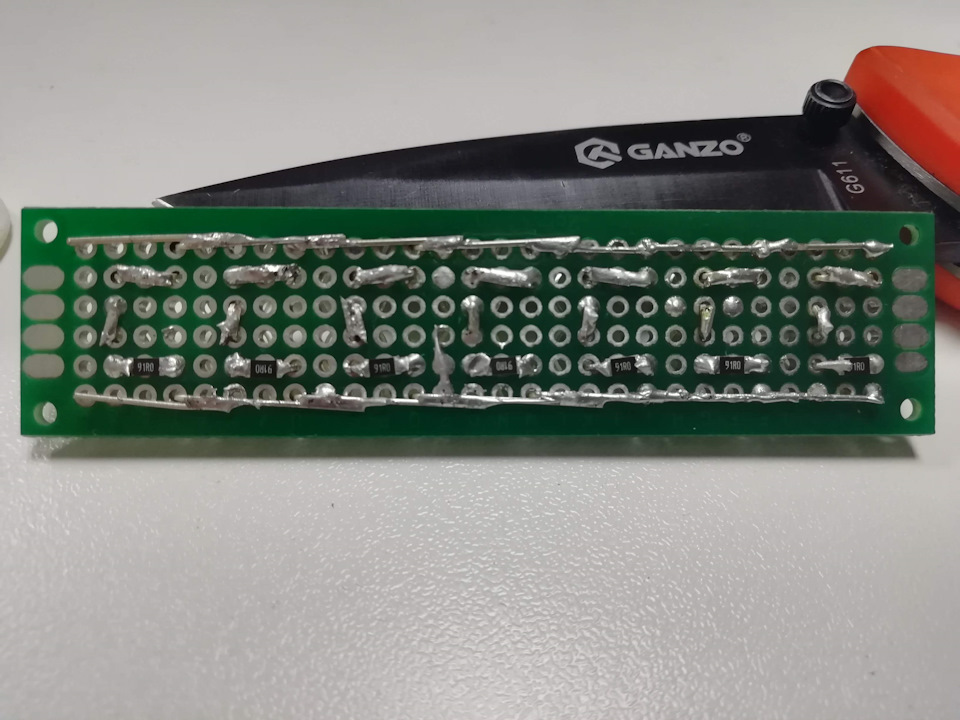

Підсвічування номерного знака
Варіант розведення

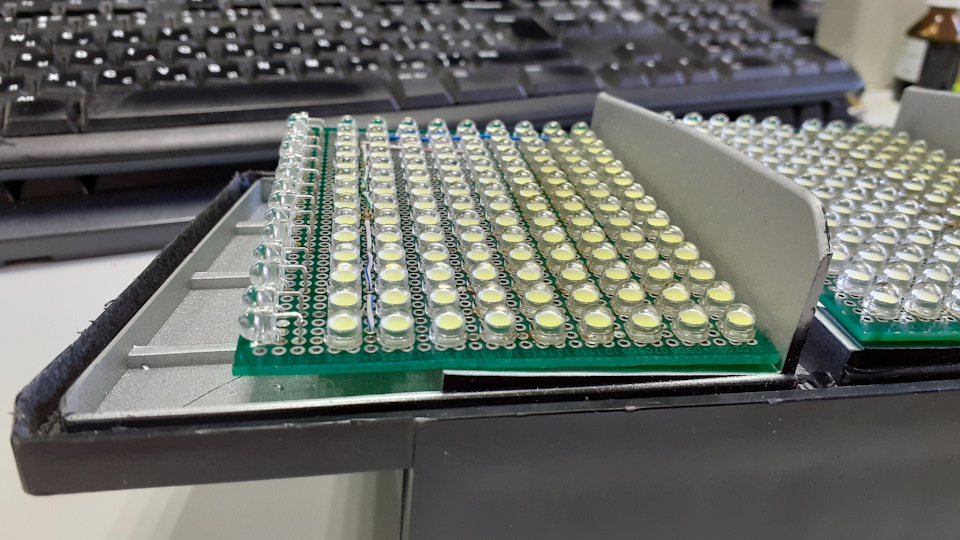

Крайній ряд світлодіодів вирішив повернути в бік, щоб більше світлапопадало на бічну сторону поворотника

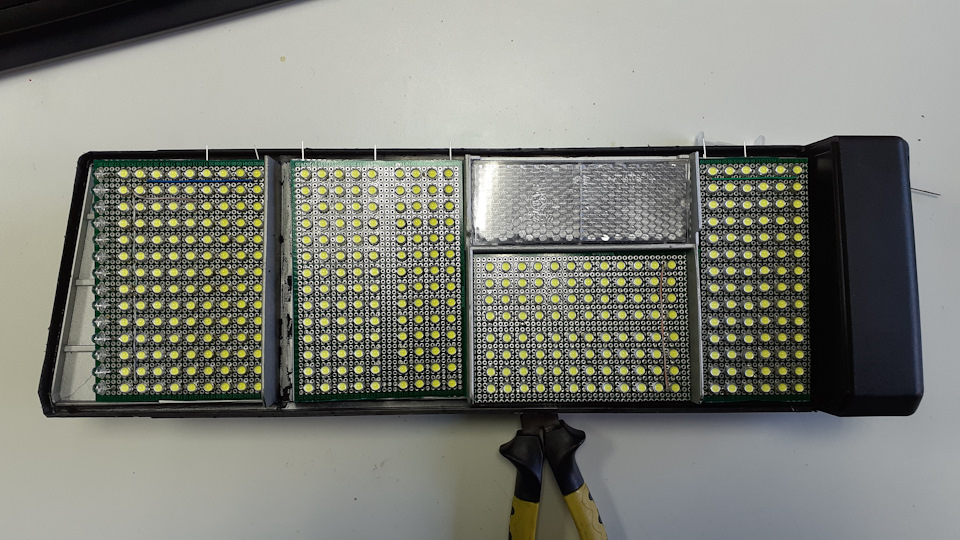

Зліва-направо:Поворотник, габарит + стоп, ЗХ, стоп/ЗПТФ<

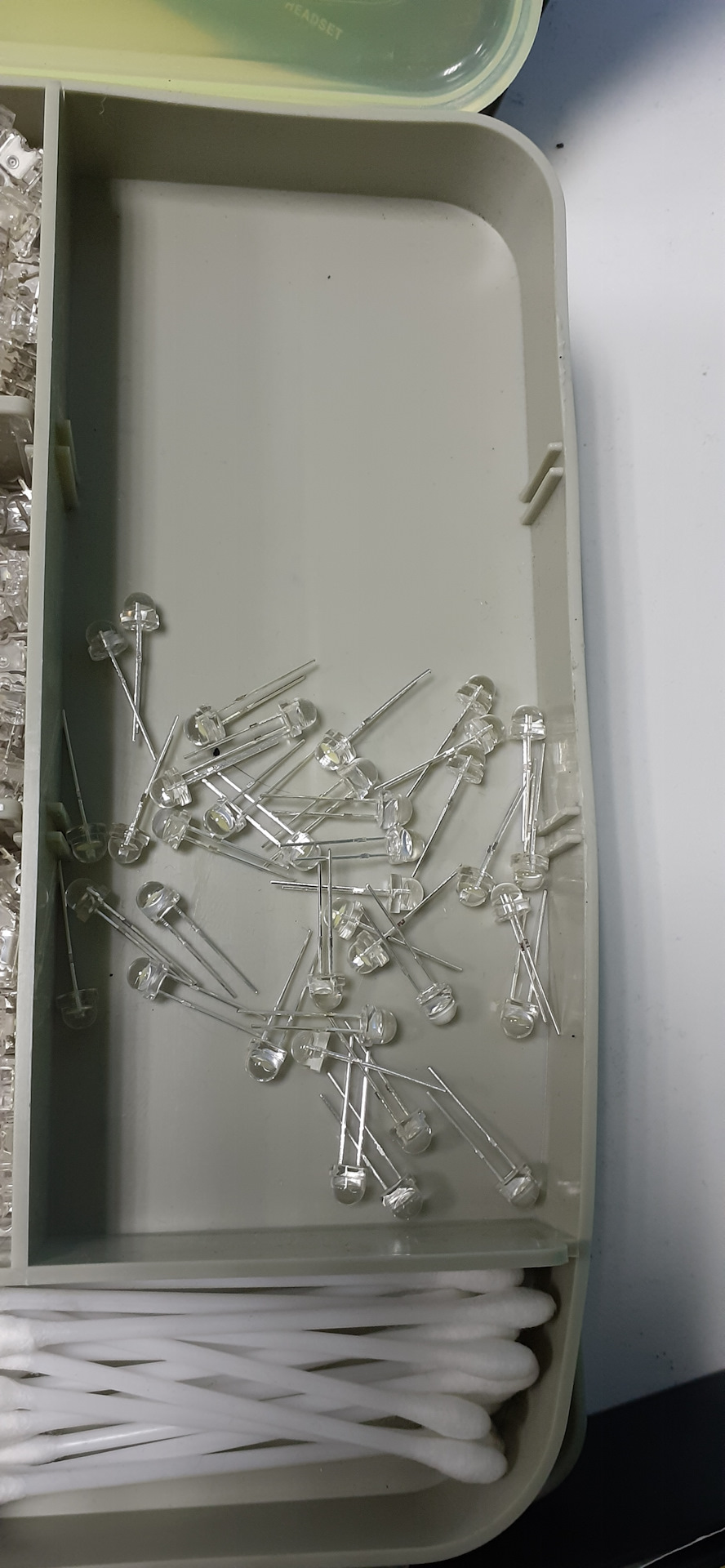

Все, що залишилося від тисячі світлодіодів))))
І так, модулі спаяні… Залишилося зібратися з думками, та зліпитивсе це до купи…
Герметик куплений, роз'єми теж…
Далі слід))))
Коментарі11
Псих))
Ну так, не сперечаюся)
Стабілізувати харчування треба
Там резистори правильно підібрані, все стабілізовано)
Який стабілізатор використовували на? Якщо немає стабілізатора, то і з резисторами буде скакати напруга.
Від стабілізатора в я відмовився. А резистори підібрані так, щоб при напрузі в мережі 13.8в, на кожному світлодіоді було номінальне падіння - 3в ... Відповідно, при напрузі 14.5в, цей показник буде 3.2в на кожному світлодіоді ... Тобто, навіть при ма...
Ну це добре. Просто у мене габарити заблимали через рік.
Тому що всі світлодіоди, які йдуть без стабів, розраховані на роботу чітко від 12в... І, відповідно, при напрузі 13.8в на кожен світлодіод припадає не 3.0 - 3.2в (як по датасіту), а 3.5-3.7в... І саме через це вони так швидко деградують і перегорають.
Я б з глузду з'їхав це щоб це все спаяти)
Та гаразд, для себе ж робиться))) А ось комусь стільки паяти — навіть я навряд чи погодився б)
Згоден, для себе це інша справа))
