Електромуфт для надувництва

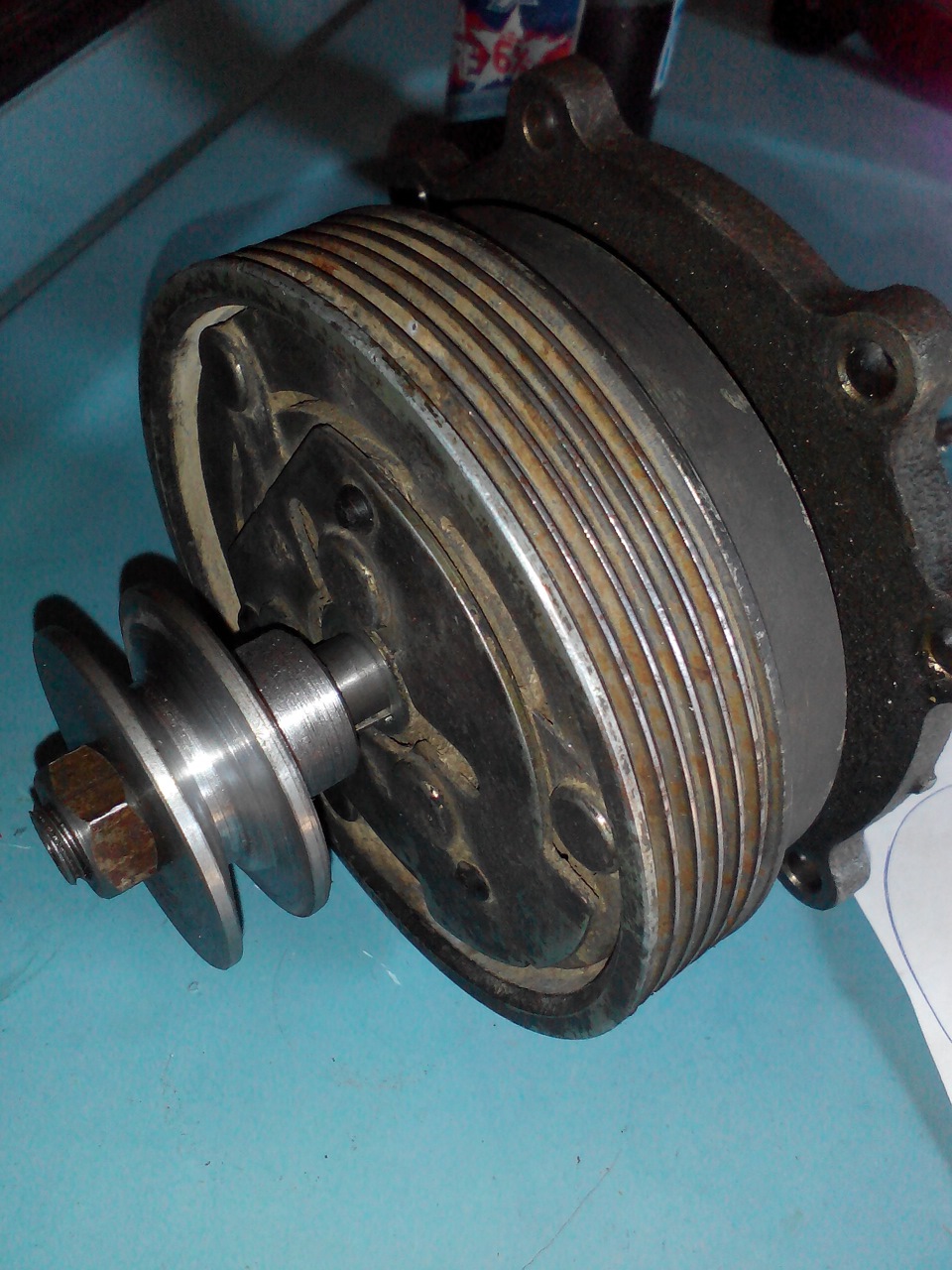

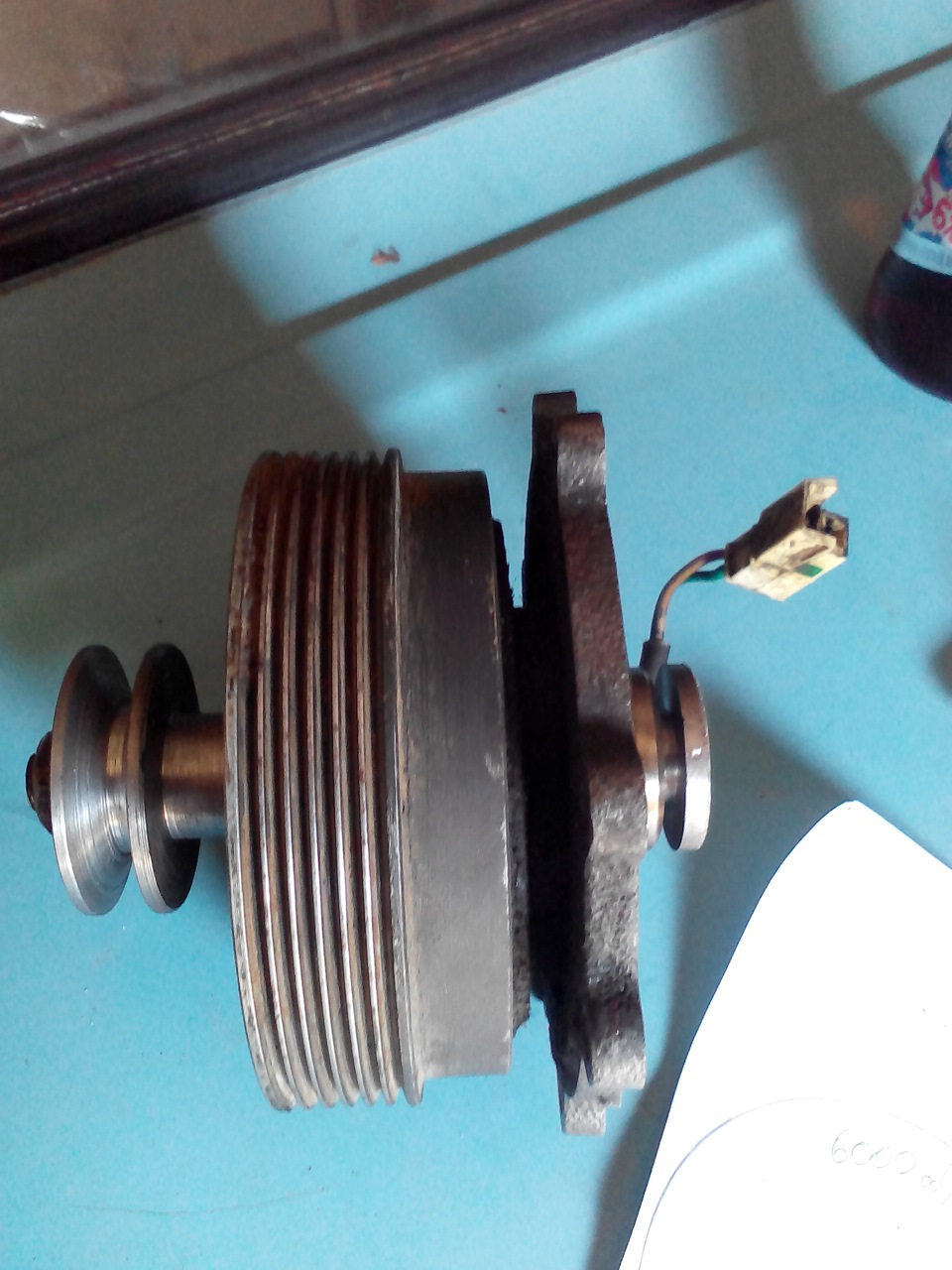

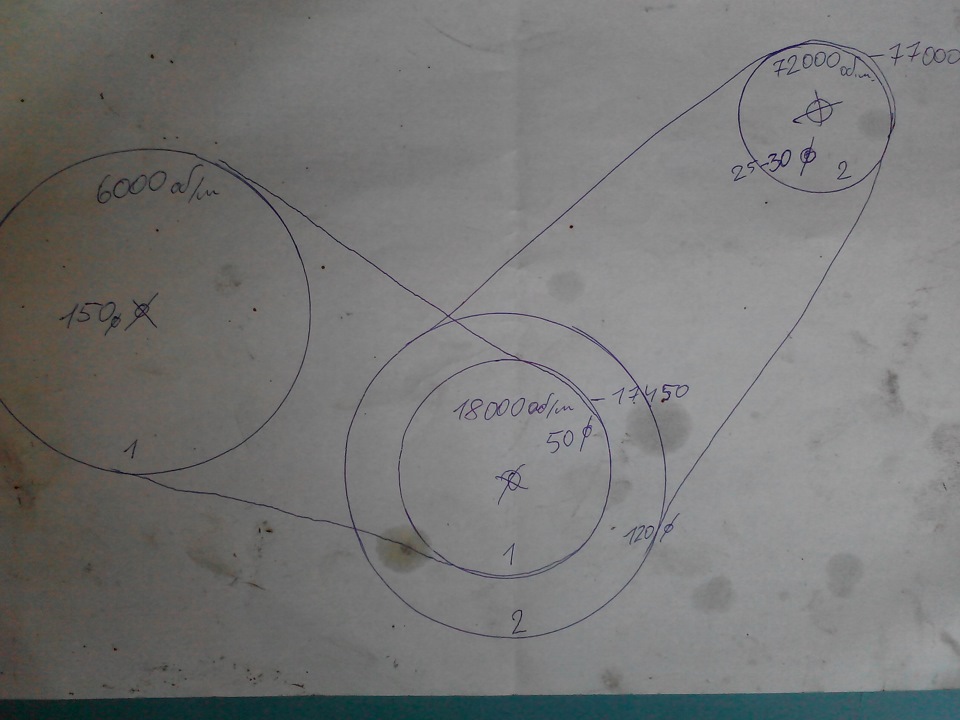

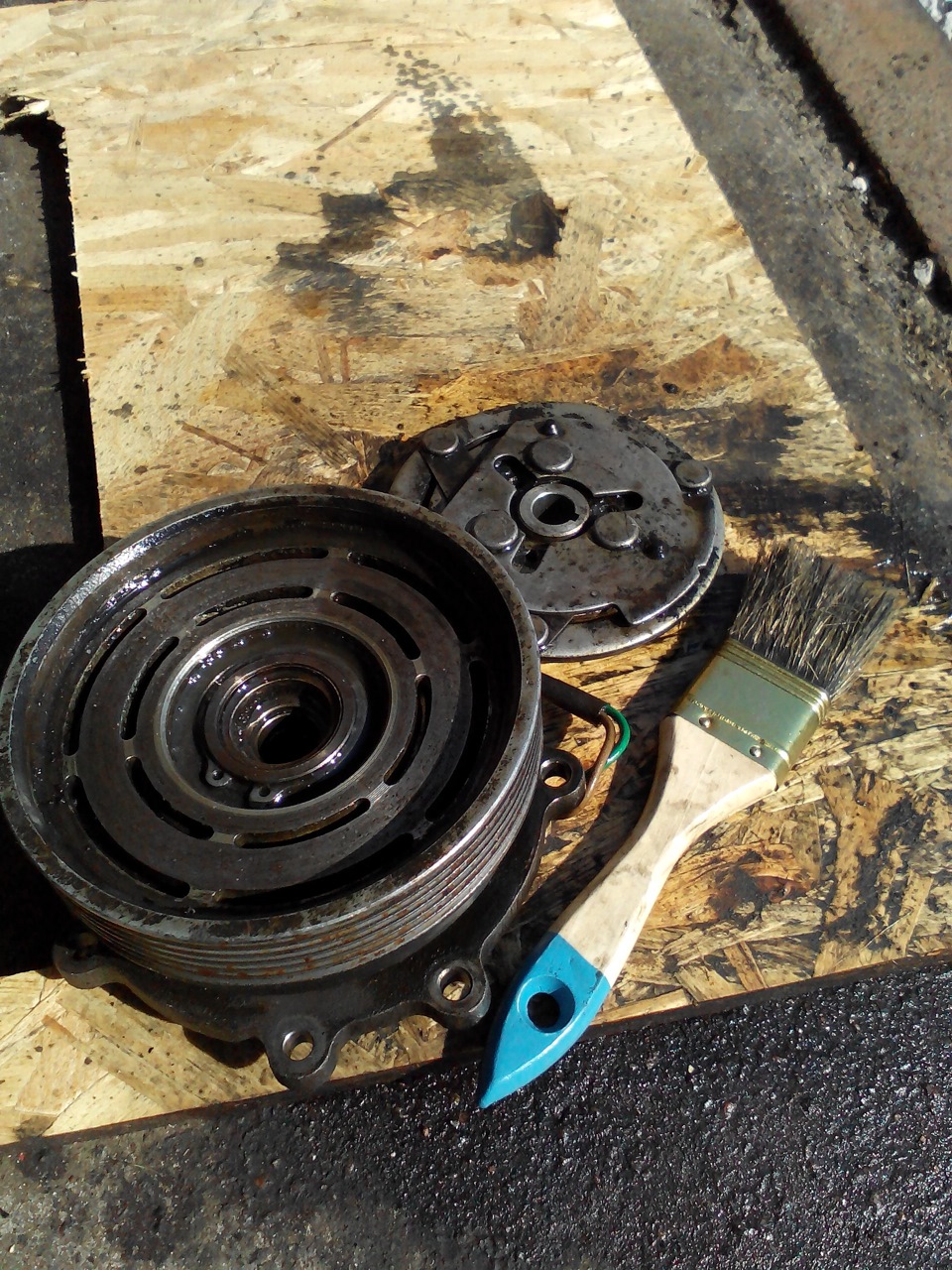

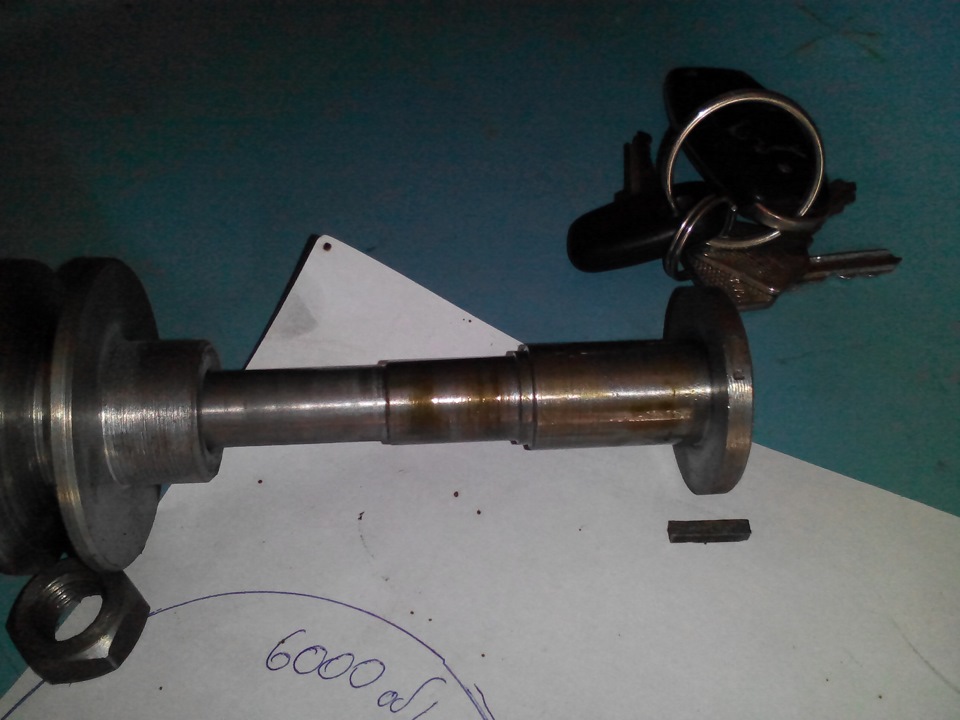

І так від токаря прийшла перша запчастина. Електромагнітна муфта зішківом під клиноподібний ремінь який у стоку і стоїть на класиці…також невелика схемка з розмірами що та як… все починається злівого ролика це колінвал розрахунок йшов від 6к оборотів, що б накрильчатці вже було 72-77к. Як краще зробити привід на муфту як намалюнку "1" через доп шків на помпі а натягувати як (ще непридумав) Або як на "2" через новий довгий ремінь через все коло інатягувати його тим самим геною!
Коментарі13
Від чого ця муфта? Дякую
Ти крильчатку знімеш взагалі?
Я зняв і викинув гарячу частину!
яку гарячу частину?
а яку крильчатку я викину? дивися початкову тему! і продовження скоро будуть може і питань не буде!
Ну я про крильчатку на шківі помпи.
Про Карлсона? Та викину стоятиме радіатор від 2123 з 2 електро вентиляторами.
а збс=)
краще на шків кв пусти.
і треба було на поліклін переходити
Зроби як на малюнку 2 але постав кришку передню від шниви. Там додатковий ролик є. У першому випадку буде розвалюватися помпа, вона і так то не довго живе а тут подвійне навантаження причому в різних напрямках і навіть не в протилежних. На другому ма...
Як краще зможеш схему кинути. як на 2 схемі, але між роликом муфти і колінвалом буде коліно об натяжний ролик від шниви?
поглянь на передню кришку з натягувачем від шниви і все зрозумієш. площу дотику ременя значно збільшиш
