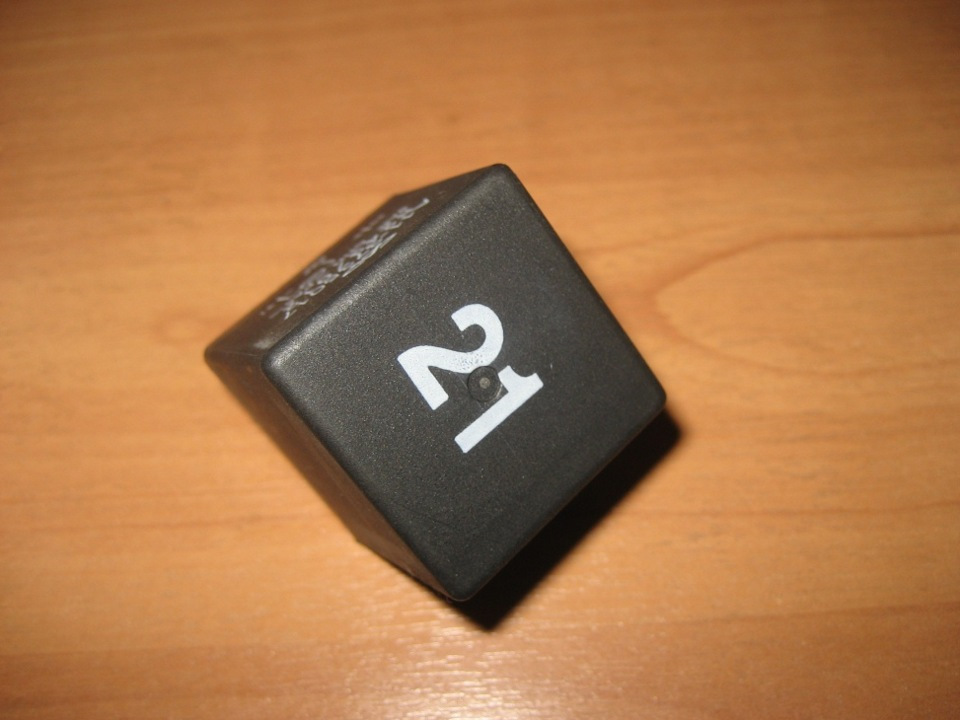

Ще давно почали пропадати поворотники тобто то ні. Витяг релепотряс і засунув назад ніби як запрацювало. І ось днями та жісторія з'явилася, тобто, ні. Поїхав купив реле 21 засунув і всевідмінно запрацювало. Так само вирішив на майбутнє скинути схему назапобіжники та релешки для Golf mk3 теж саме і на vente і можливона Passat B3.
01 — 10А — Ближнє світло лівої фари
02 — 10А — Ближнє світло правої фари
03 — 10А — Лампи освітлення номерного знака
04 — 15А — Склоочисник та омивач заднього скла
05 — 15А — Склоочисник та омивач лобового скла
06 — 20А — Нагрівач обігрівача
07 — 10А — Праві габаритні вогні та задній ліхтар
08 — 10А — Ліві габаритні вогні та задній ліхтар
09 — 20А — Підігрів заднього скла
10 — 15А — Протитуманні фари
/>
11 - 10А - Далеке світло лівої фари
12 - 10А - Далеке світло правої фари
13 - 10А - Бібікалка
14 - 10А - Фонраї світла заднього ходу, підігрів форсунокомивача
15 - 10А - Клапан відсічення палива, датчик приводу спідометра
16 - 15А - Приладова панель
17 - 10А - Покажчики поворотів і аварійка
18 - 20А - Паливний насос і обігрів лямбда-зонда
19 - 20А - Вентилятор радіатора та кондиціонера
20 - 10А - Стоп -сигнали
21 — 15А — Освітлення салону, електронний годинник, МФА, підсвічування багажника
22 — 10А — Магнітолла, прикурювач

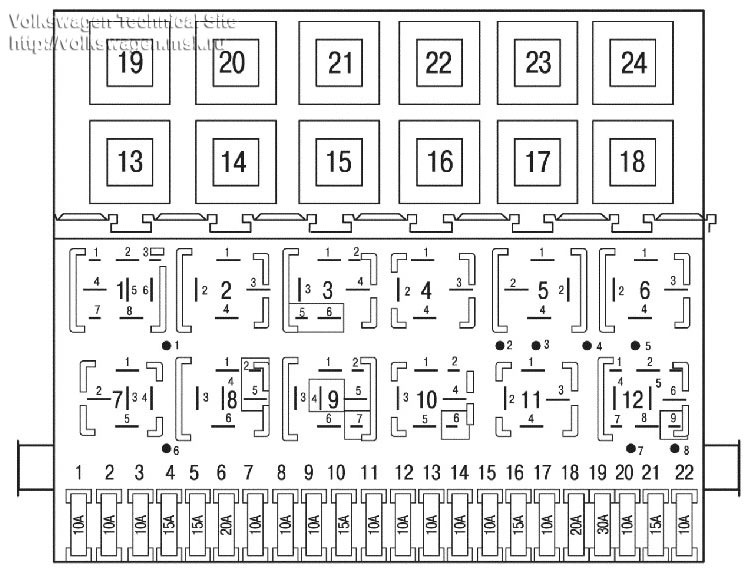

Номер в БРП — Номер на корпусі — Призначення
01 — 13 — Реле компресора кондиціонера
02 — 72 — реле заднього двірника та омивача
03 — 30, 32 — Реле системи упорскування та запалювання
04 — 18 — реле зняття навантаження контакту Х вимикачазапалення
05 — не використовується
/>
06 — 21 і 22 — Реле-переривники покажчиків повороту та аварійки, атакож причепа (№22)
07 — 33 — Реле електромотора омивача фар
08 — 19 і 99 - Реле варників та омивача лобового скла
09 - 4 і 29 - Реле сигналізації непристебнутих ременів безпеки
10 - 15 - Дротова перемичка для ПТФ
11 - 53 - Реле звукового сигналу (для однотонального сигналу -перемичка)
12 - 67, 80, 167 - Реле паливного насоса або передпусковогообігрівача (дизель)
13 - 53 - Реле передпускового підігріву (22) або реле блокуваннястартера
14 - 79 - реле ABS
< 15 - 79 - реле гідравлічного насоса ABS
16 - 79 - реле ABS
17 - Запобіжники клапанів і насоса ABS
18 - Запобіжники електрорегулювання сидінь кондиціонера
19 — Не використовується
20 — Реле стартера та ліхтарем заднього ходу
21 — Реле спіралі обігріву лямбда-зонда
22 — Не використовується
23 — Не використовується
24 — Не використовується">
може комусь допоможе
