Бо штатного не було в процесі експлуатації виникав деякийдискомфорт.>
Запланував легку модернізацію :)
Буду робити підсвічування багажника.
< br> У темний час у багажнику нічого не побачиш, кількаразів увімкнуло світло на телефоні... Незручно.Одна рукагарантовано зайнята, а якщо покласти телефон, щоб звільнити руки, 90% випадків світить в очі.))

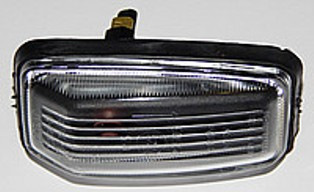

< /Купив два плафончики (повторювач поворотів бічний ВАЗ2108, 09, 099), шматочок діодної стрічки (12 діодів на металевійоснові) і кінцевий вимикач ВАЗ.Набір мінімум, якщо знищу, особливошкодувати не буду. ))
Все мені обійшлося в 65 грн (зі знижкою).
— плафончики 2 шт — 20 грн — 40 грн
— стрічка (12 led) — 20 грн
— кінцевик — 15 грн
1. Плафони розшив і зняв пластиковий світлорозсіювач з основи.трохи погратися канцелярським ножем, так як плафон був залитийчимось схожим на супер-клей. Все вийшло.

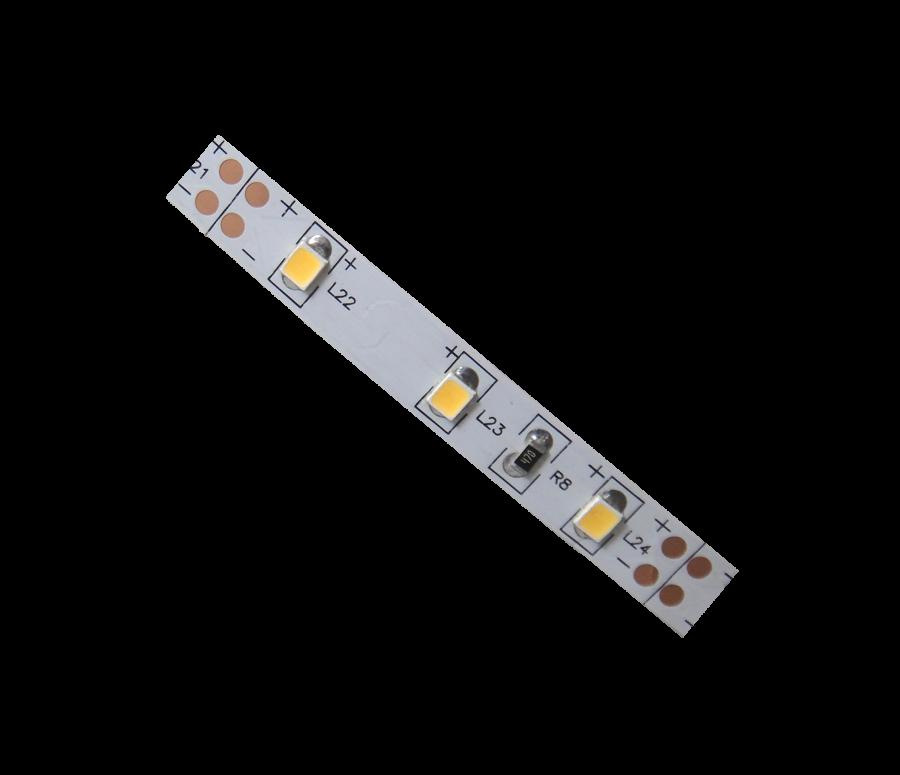

2. Діодну стрічку розділив на 4 частини по три діоди по лініївідрізу.
Дві пластинки паралельно, якраз поміщаються в плафон і залишаєтьсямісце для дроту.
> Підготовчі роботи проведені.
Остаточна підготовка світильників.
Для початку остаточно підготуємо діодну стрічку. Два поділкистрічки по 3 діоди, спаюємо паралельно між собою 5см проводком.Провід для діодів не потрібен товстий, бажано потрібен м'який.
До одного краю стрічки, що вийшла, припаюємо харчування. Я залишив15 см дроту для можливості підпаяти роз'єми тато-мама.
Приклеїв стрічки до основи світильника і вивів провід черезвнутрішній отвір світильника.
Основа готова. Тепер можна фіксувати відбивачі на основі. Дляфіксації вирішив використати рідкі цвяхи. Перевіримо йогоможливості. )
Тепер перейдемо до підключення живлення. Почитавши "клуб фієст", дізнався, що ззаду може бути проводок з "+" призначений дляпідключення штатного підсвічування багажника.
Для початку вирішив взяти "+" від прикурювача, найдоступніше дляпочатку місце.).
Простяг до багажника проводок.

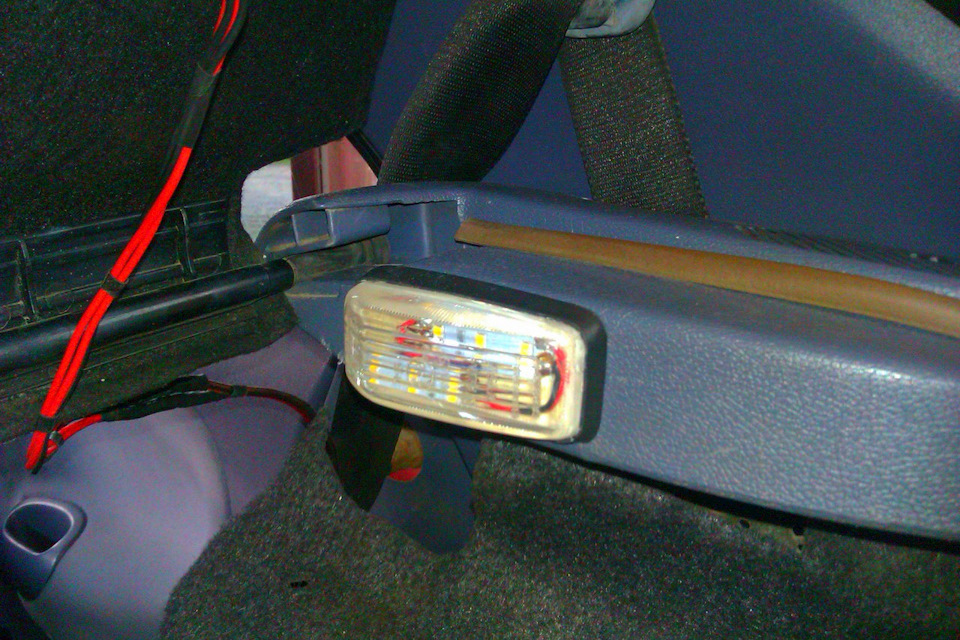

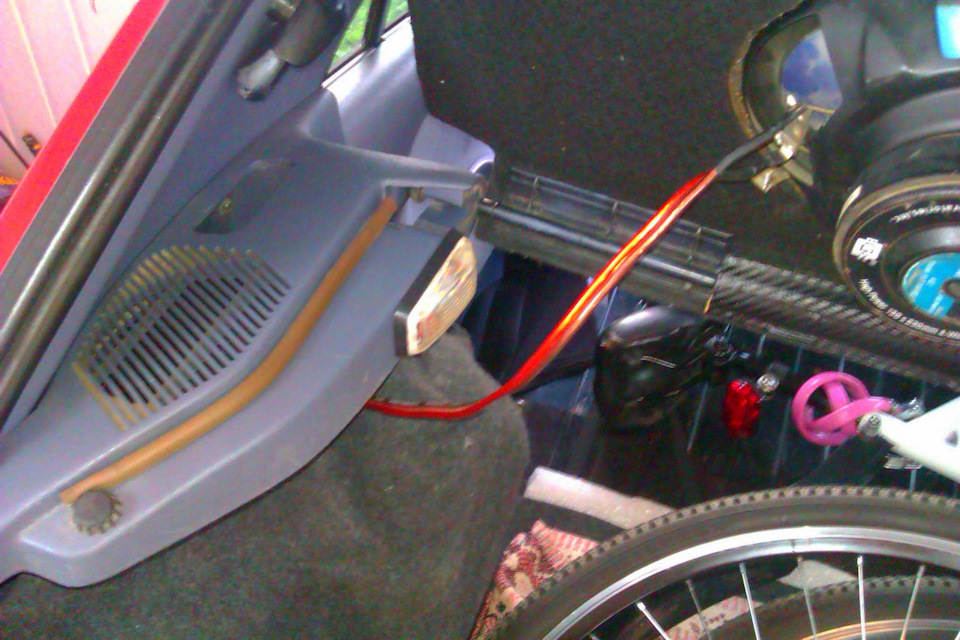

Для монтажу світильників попередньо були просвердлені по 2 отвори впластиці, для фіксації їх гайками. Світильники, з'єднав їхпаралельно. І підключив "+" до відповідних дротів.
"-" від світильників простяг на кнопковий кінцевик прикручений докузова авто і розриваючий ланцюг "-" при закритій кришцібагажника.

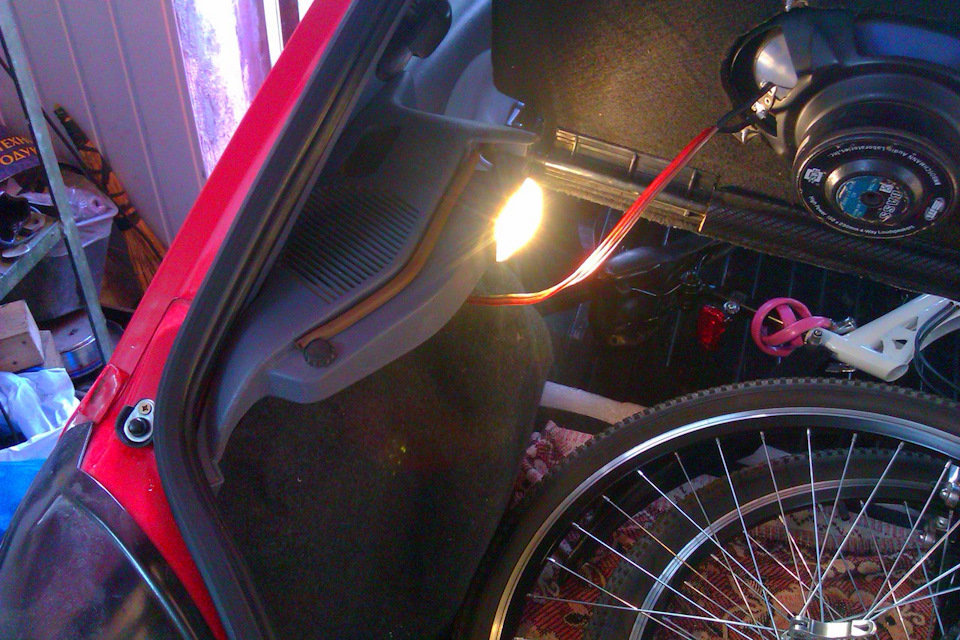

Все змонтовано. Ховаємо дроти під обшивку в порожнині кузова авто.Все збираємо і встановлюємо на місце. Від таких двох світильників, по 6 діодів у кожному, світла в багажнику ДУЖЕ багато.
Результатом задоволений!
З мене фото.
:)
