обмовлюся відразу ж, що такі ж, тільки без резистора, що шунтує, стоять і у мене, вже більше року ... Нічого з ними не сталося до цього дня, все працює коректно і ніякої з Світлодіодів не вийшов з ладу, єдиний момент, це те, що в мене світлодіоди, теплого білого свічення. Отже, процес, по порядку:

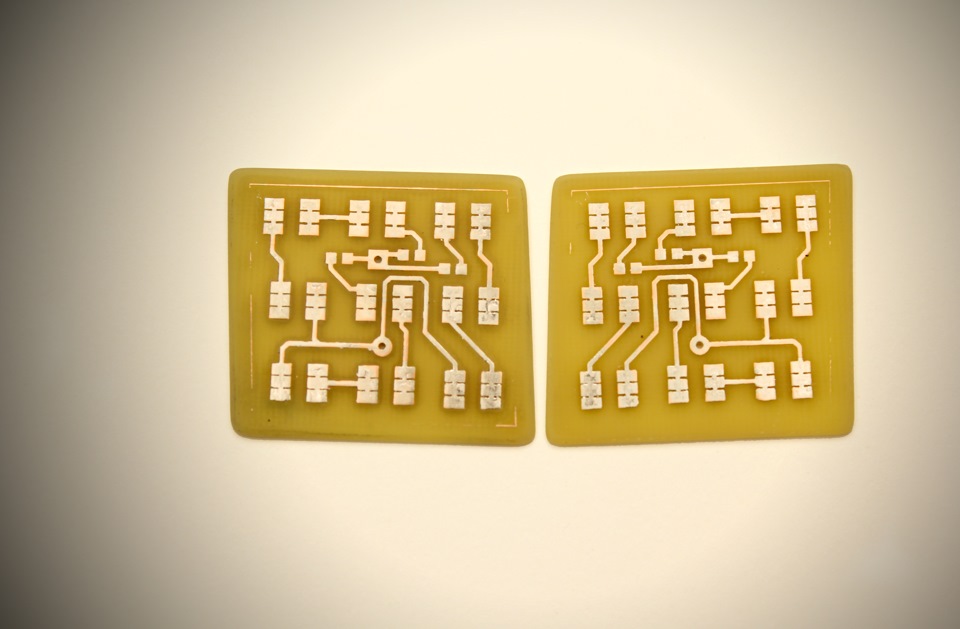

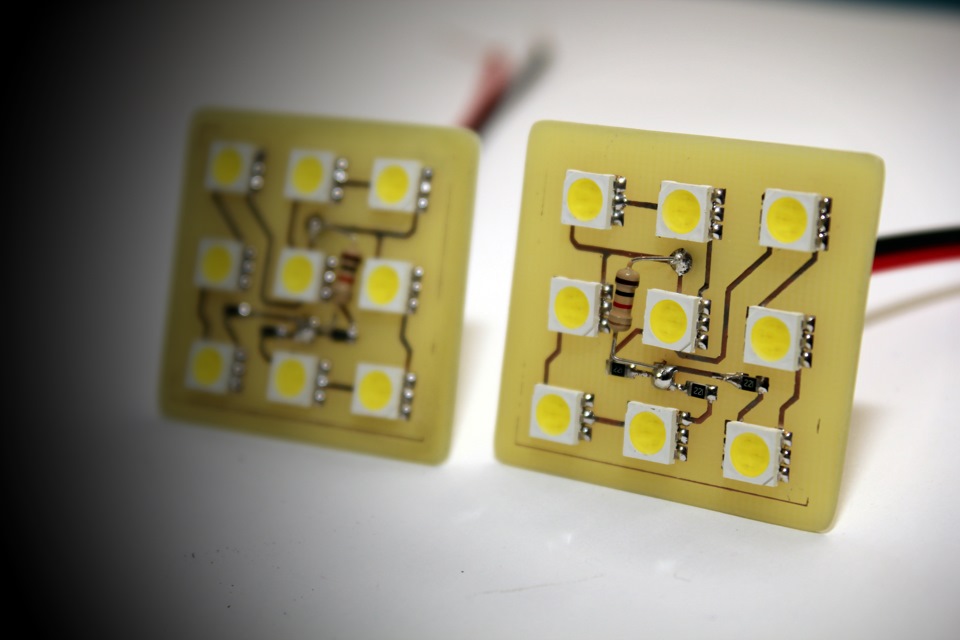

Друковані плати, були спроектовані (накреслені/намальовані) у програмі DipTrace., були перенесені на односторонній фольгований оліт. Напаяні світлодіоди smd5050, холодного білого світіння.
єдиний момент:великі полігони, протравлюються там, де тонер, не зрозумію, чи сам тонер на папір погано лягати, чи наноситься на оліт не якісно …

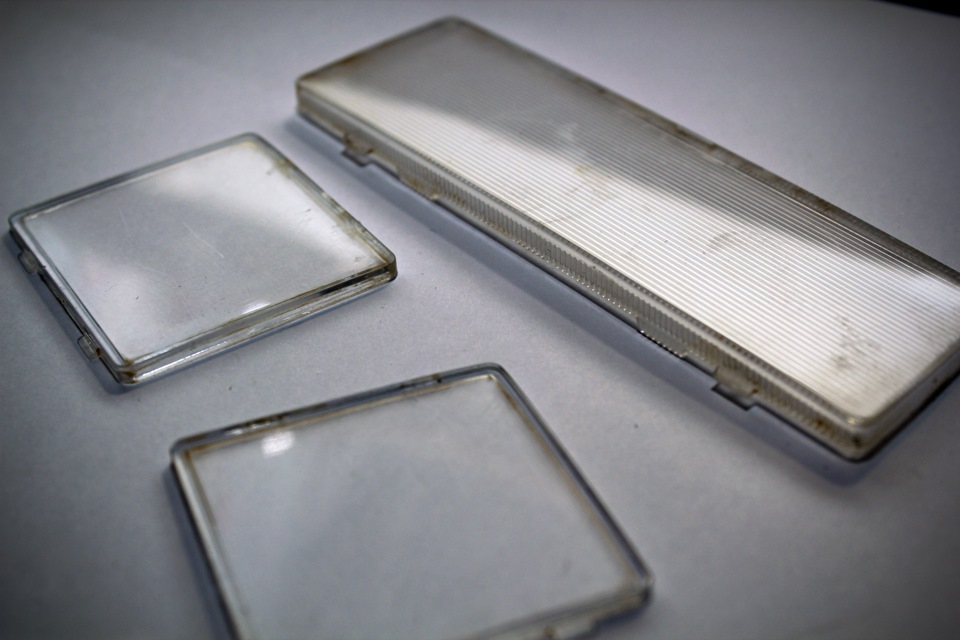

Далі, хто бачив передній світильник у mazda 3, той зрозуміє, що скла там, прозорі та конусом хромований розсіювач. Зрозуміло, що вид плафона з платами зі світлодіодами через прозоре скло, буде, м'яко кажучи, якось не дуже... Ми йдемо далі... Ось оригінальні стекла (пластик )

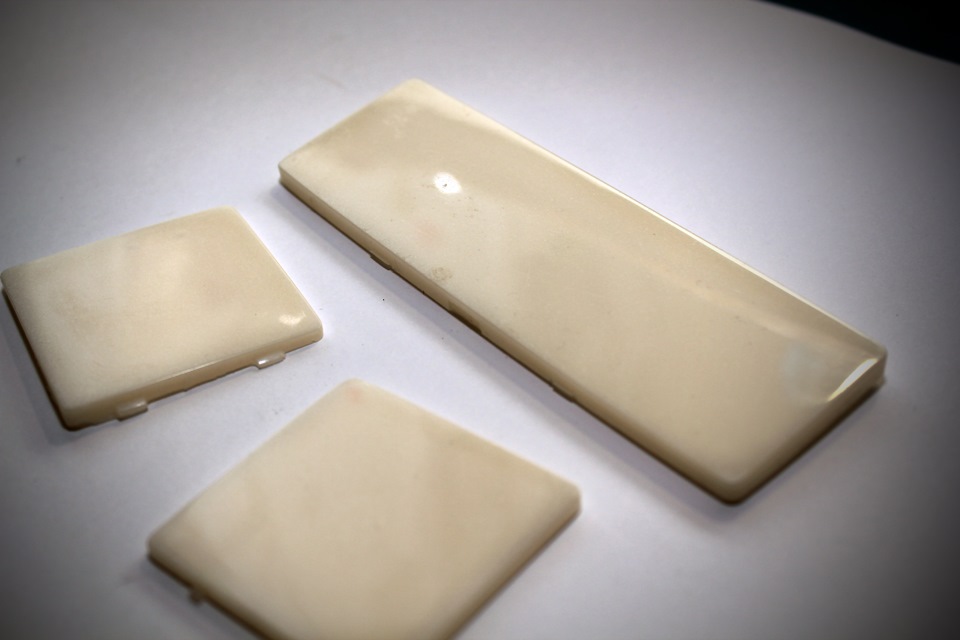

оригінальні пластиковіЗнімаємо з них копію та виготовляємо свої, "молочні", які будуть ще й розсіювати світло.
До додавання ефекту розсіювання, клеїмо плівку на "скла":
OracalЩоб вставити плату зі світлодіодами в "плафон", штатний розсіювач доводиться, трохи доопрацювати, а саме:зайве - прибрати )))
в результаті, отримуємо ось такі "залишки" від розсіювача
Плати переднього плафона, кріпимо до "залишок" від розсіювача і вставляємо, на свої рідні місця:
правийлівий

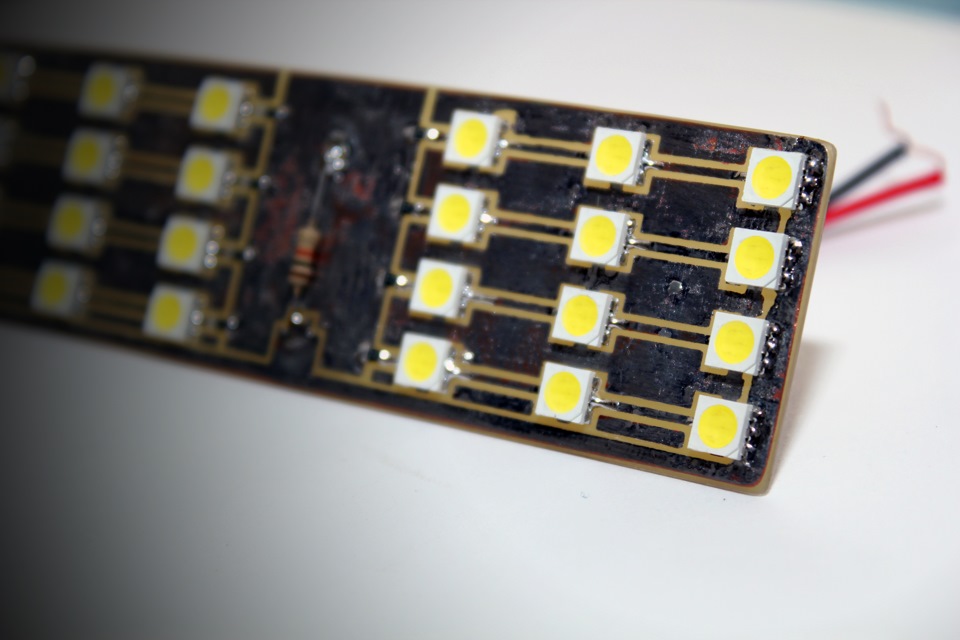

такі ж маніпуляції (трохи менше), проводимо і над центральним плафоном:
центральний світильник
вставляємо на місце, наші виготовлені стекла, отримуємо наступну картину:/p>
центральний - не так рівномірно через мінімальну відстань самих світлодіодів до "скла", але, як на мене, цілком - добре. Думаю, моєму Другу, безсумнівно сподобається … )))
з спалахом
з спалахом
без спалаху
без спалаху
по центральному плафону - робив усвідомлено з розподілом на два сектори, симетрично передньому плафону.
послідовне підключення 3-х світлодіодів з паралельним включенням кристалів - усвідомлене, згідно з застереженням на початку посту.
розрахунки струмообмежувальних резисторів на напруга в 14, 5В.
враховуючи режими роботи даних виробів, у даному "виробі", обійшовся без стабілізатора напруги, знову ж таки, згідно з застереженням на початку посту.
посилання на ПП:
центральний світильник
"штурманський" ліхтар
Ну ось, власне напевно і все.
Бережіть себе та своїх близьких, як найдорожче, що у Вас є! ))
