Кнопки на кермі робітники, штатним ГУ (в якому крім радіо нічого йнемає) керують.
Зв'язок з попередніми власником мого "золотка" підтримую. Томузапитав у нього, як так вийшло, що при встановленні магнітоли незробили управління мультикермом. На що мені була відповідь:адаптердорогий потрібен. Він майже як магнітола стоїть.
Засмутився я і почав курити інтернет і drive.
Спочатку знайшов інформацію про адаптер MFD207UN-DIP, алевиявилося, що він російського виробництва і на українському ринкуне представлений, хоча по його підключенню і налаштуванню мені дужедопомагав і консультував span> vvto, за що йому величезне людськеспасибі.
Продовжив пошуки на нашому ринку і знайшов цей девайс:awm u707.
Ціна його близько 850 грн на різних сайтах . Мучало 2 питання:чипідійде для він моїх цілей і як його підключати. Та не отримав.Експериментувати та витрачати майже 1000 грн, купуючи кота в мішкуне хотілося (тим більше, що є куди вкластися). Вже було вирішивпоки що цю тему відкласти на потім і раптом на просторах ОЛГтрапляється шуканий адаптер б/в за 350 грн.

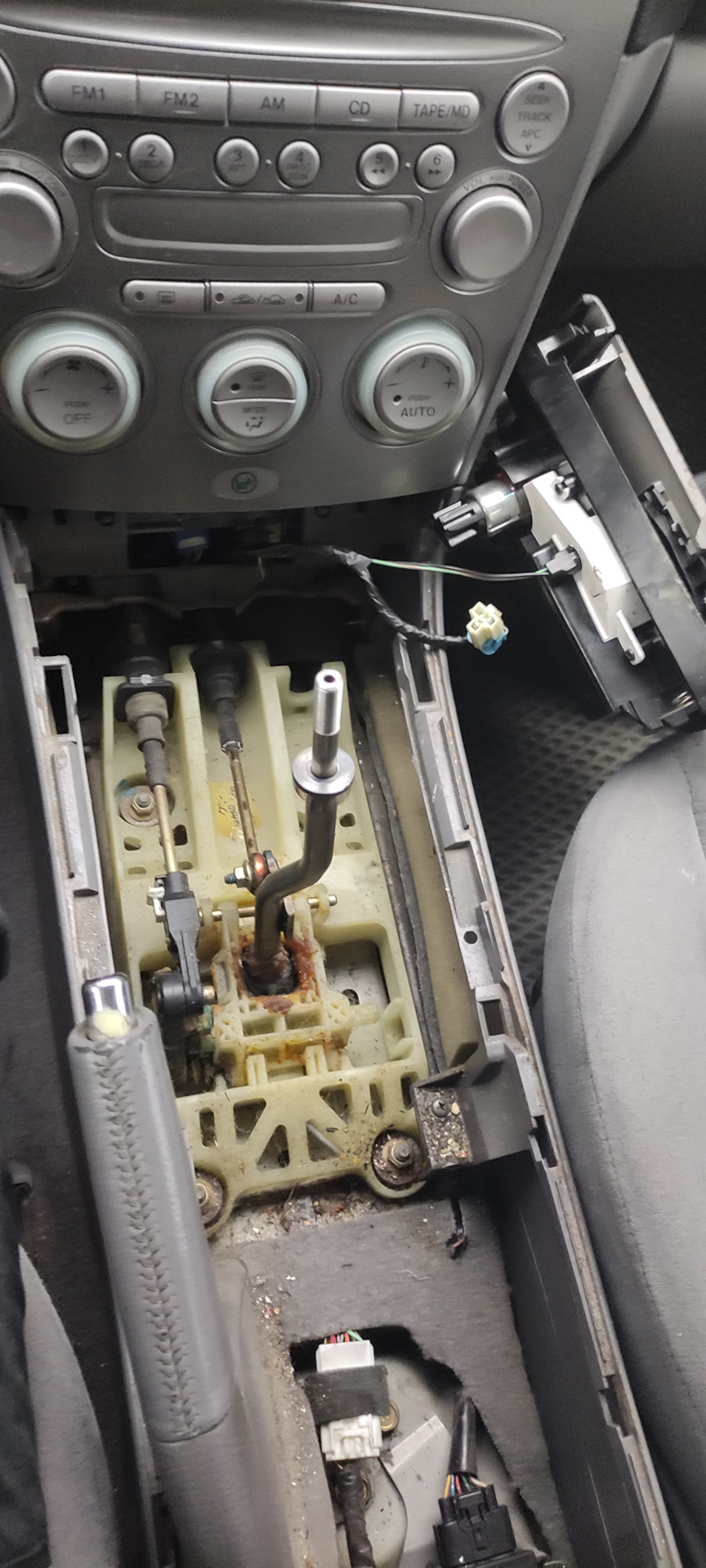

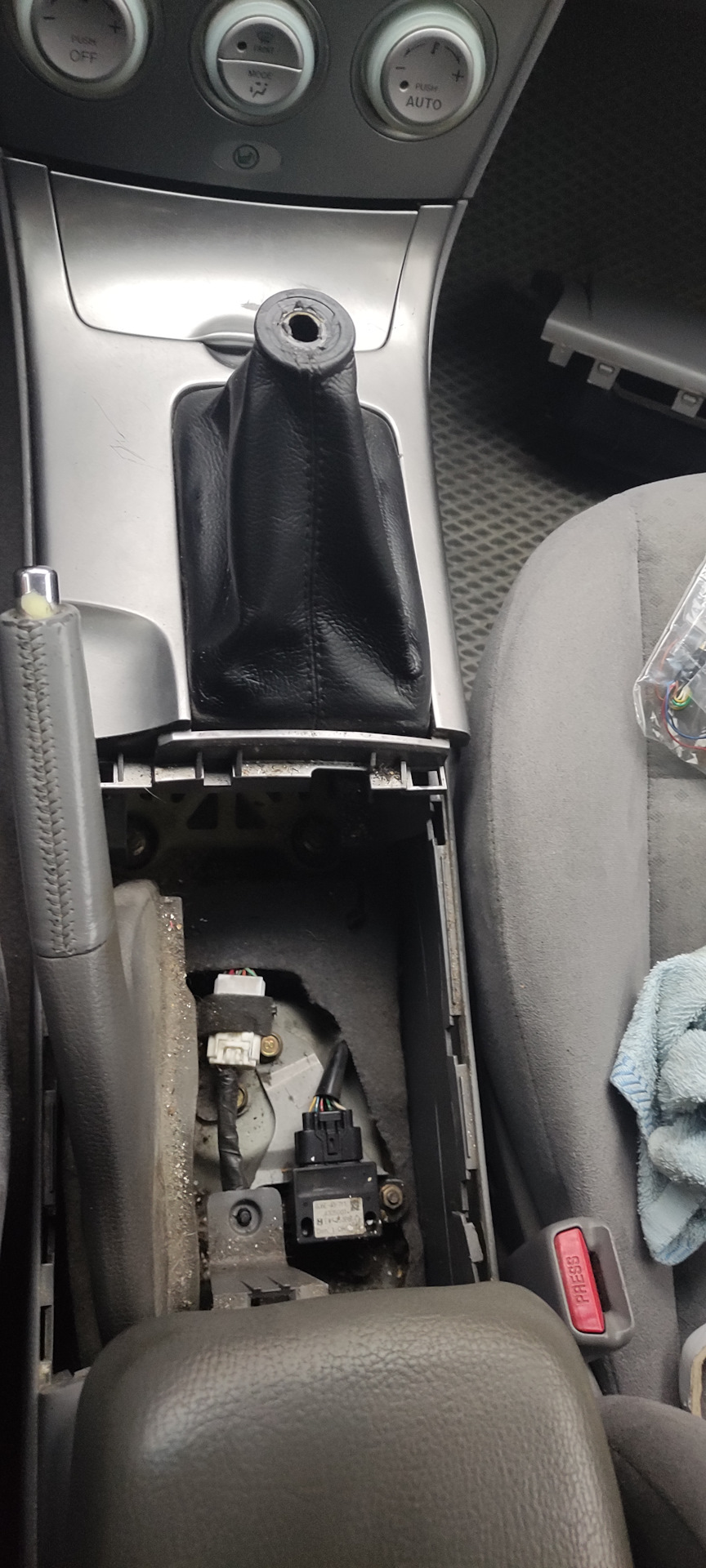

Відкрутивши ручку селектора КПП знімаємо попільничку

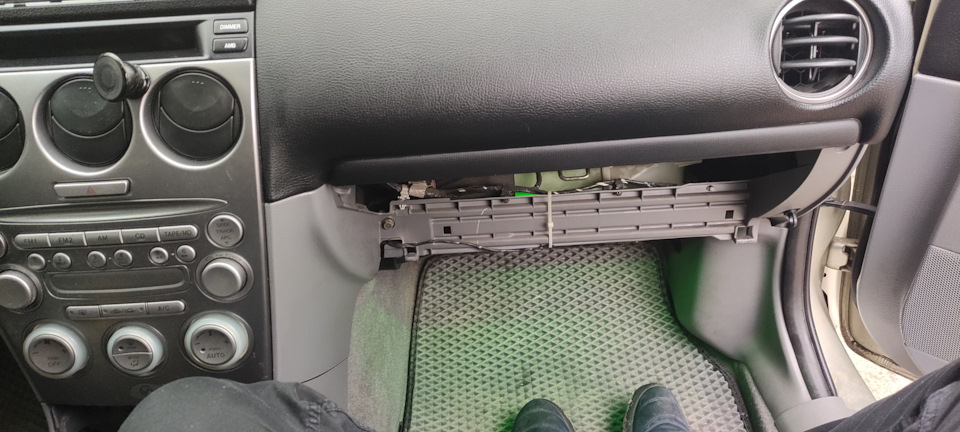

Витягуємо бардачок, щоб дістатися до гвинта, який фіксує ГУзбоку

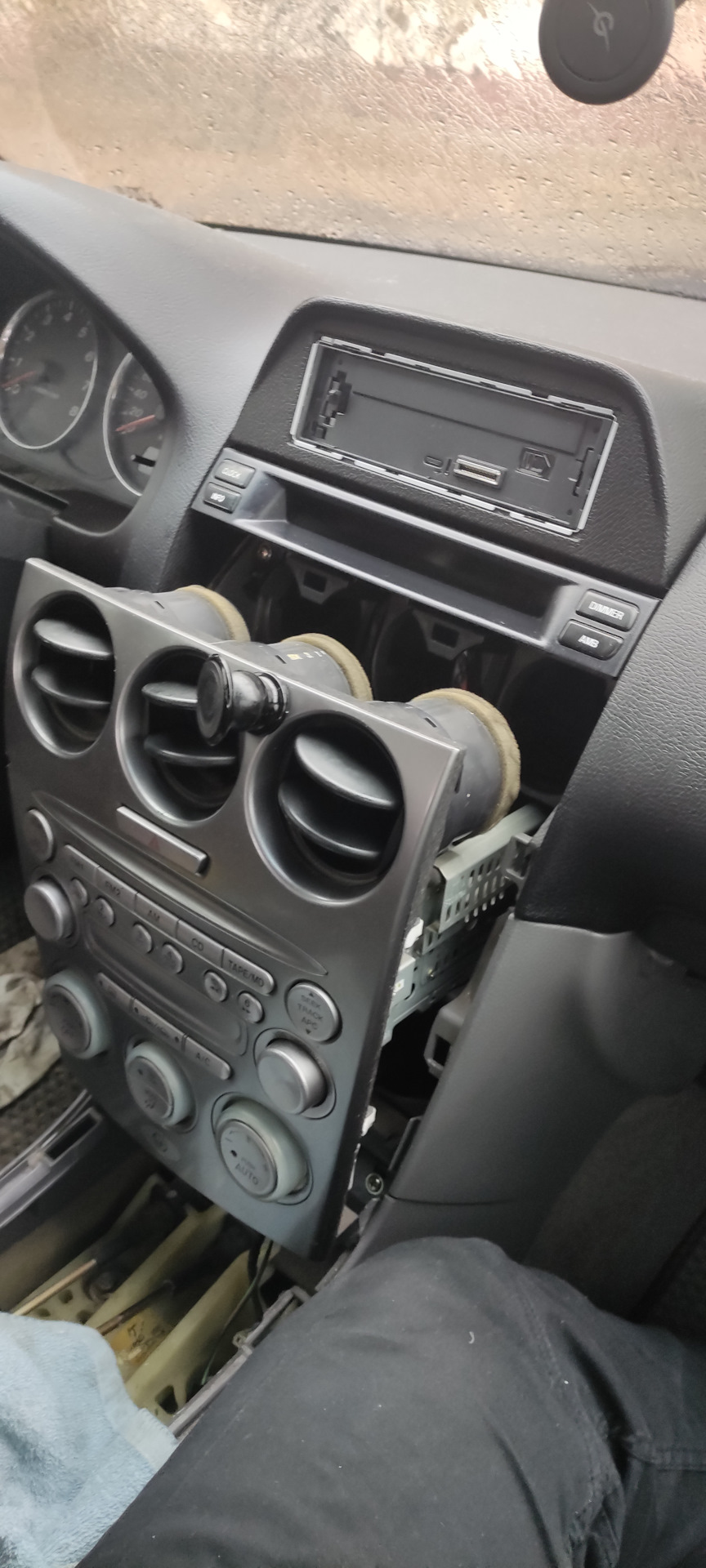

Витягуємо ГУ, потягнувши її знизу до клацання
Відкрутивши 2 стандартні гвинти
Відключивши фішки від стандартного ГУ за допомогою мультиметра (переключивши його в режим вимірювання опору), шукаємо 2 піна, вяких змінюється опір при натисканні кнопок на кермі. Для зручностіщупи мультиметра були злегка модернізовані і до них були примотаніізолентою голки, оскільки маленькі роз'єми і стандартний щуп в нихне влазить. >
Схема розпинування
Обрізаємо дроти перед фішкою, перевіряємо кнопки на включенійштатній магнітолі, як і має бути — все глухо. Управліннязникло.
Далі комутація.
На адаптері маємо такі дроти:
Жовтий, червоний, синій, зелений, коричневий, білий.
<
Білий - для програмування. В інструкції описані маніпуляції, прикладу фото.
Програмування
У нашому випадку 3 червоні, 3 зелені сигнали
Жовтий — керуючий провід. З'єднуємо з приводом remote control намагнітолі.
Червоний - живлення. Запитав від червоного дроту, що йде намагнітолу.
Коричневий - керування через 3, 5 Джек. Не підходить дляkenwood.
Чорний - маса. Також з'єднуємо з відрізаним від фішки дротом.
Зелений не використовуємо, для нашої машини не потрібен.
Синій — з'єднуємо з відрізаним від фішки дротом.
>
З'єднуємо, скручування пропаюємо за бажанням, ізолюємо. Утермоусадку.
Все чудово працює. 350 грн адаптер, 50 грн дріб'язок (термоусадка, ізолента)
З адаптером йде інструкція. Якщо потрібно комусь, відправлю напошту.
