По-перше, величезна подяка за надану допомогу по збору інформаціїkemel89, mak22223 Та моєму дилерузапчастин у TelegramAddA23A
Постараюся описати максимально доступно і зрозуміло, тк самзіткнувся з тим, що інформацію доводилося збирати насилу.
< p>
Вихідні дані:Автомобіль Мазда СХ5 2016 США/USA/Американкакомплектація Touring

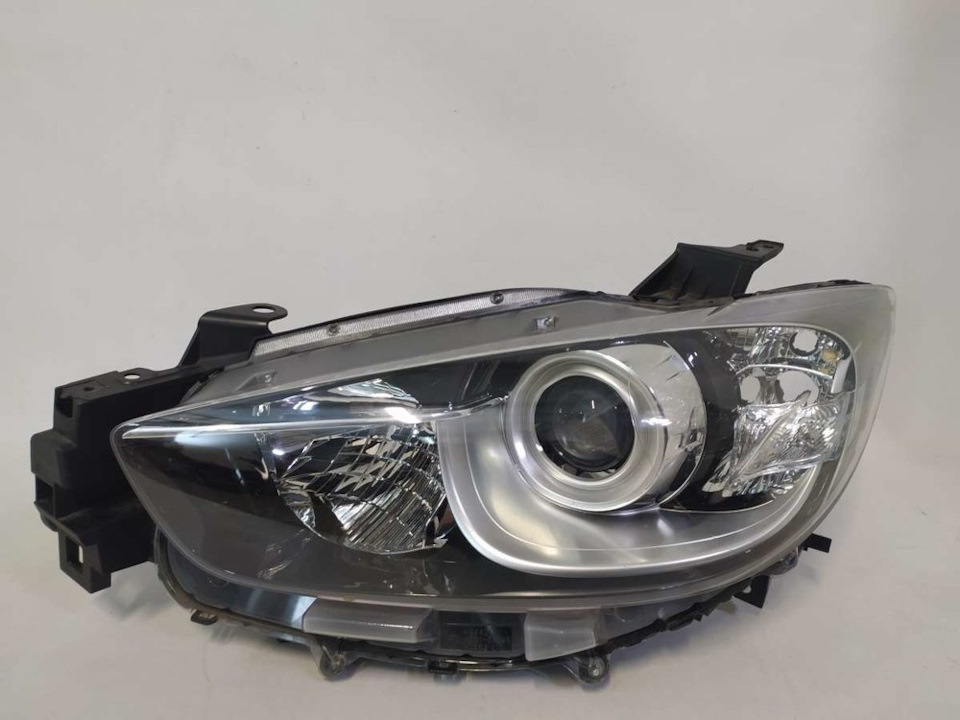

На ній встановлені фари галогенові KD3151030/KD3151040
До них йде проводка 6 пінів.
>

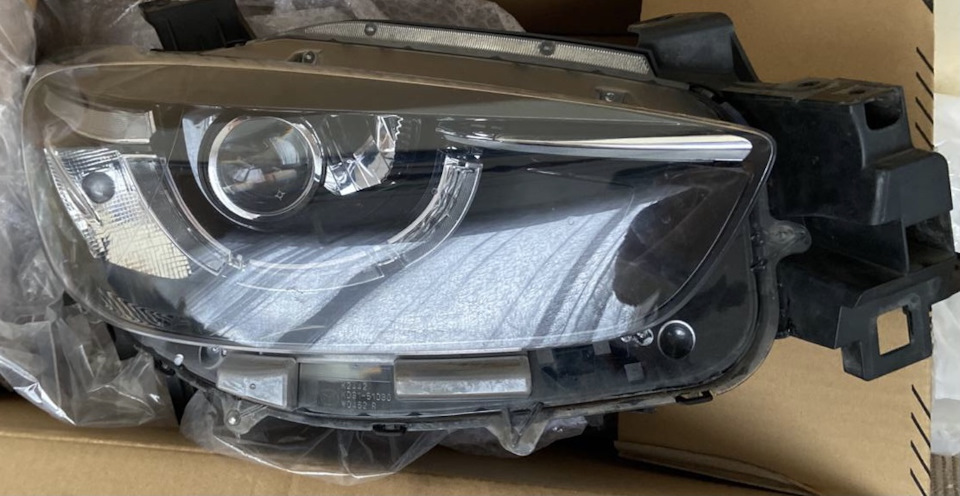

На машину встановлюватимуться фари LED (1 лінза)KA1F51030C/KA1F51040C

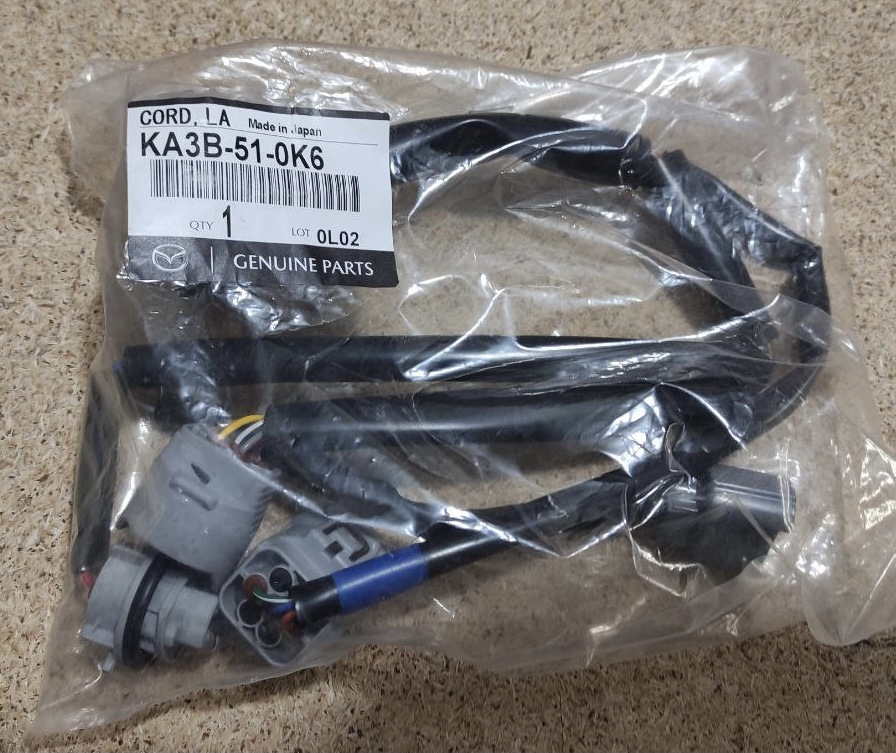

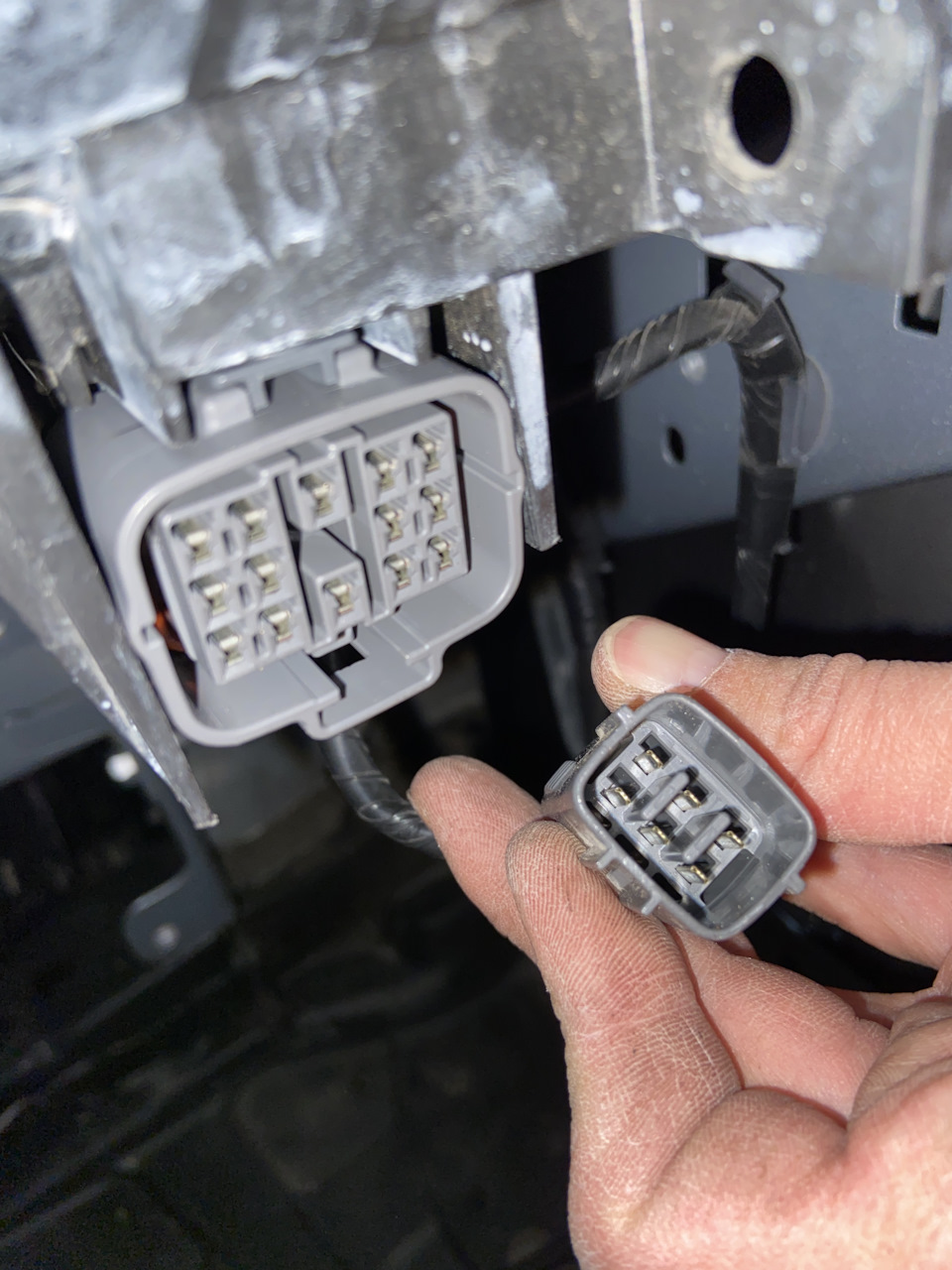

Фари під версію Авто для Європи, тому проводка для цих фар на 14пінів. KA3B510K6 (потрібно 2 джгути, по 1 на фару) У результатібудемо мати таку ситуацію.З машини йде проводка на 6 пін, а з фарина 14
Схема розпинування така Зверніть увагу, права і лівавідрізняються

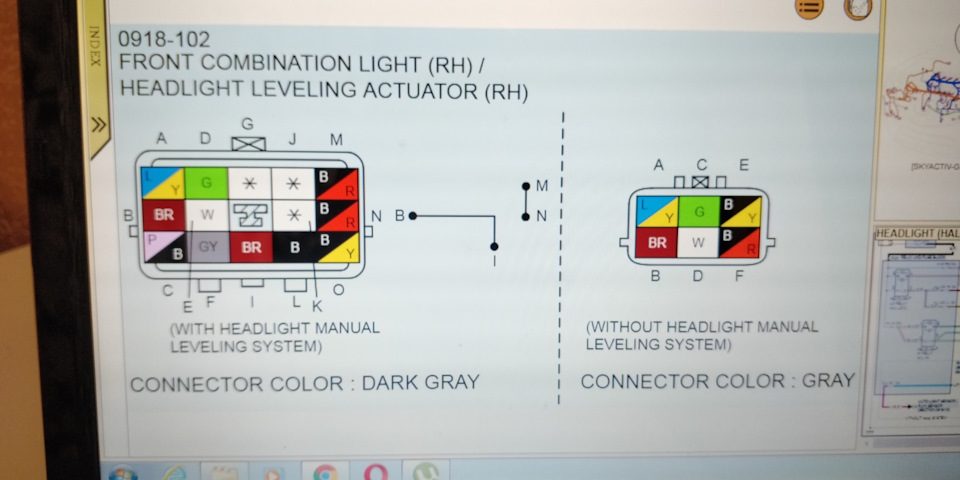

Права фара Розпинування 14 pin і 6 pin
Ліва фара
У цьому випадку нам потрібно роз'єм з машини на 6 пін замінити на14 пін. Для цього треба купити фішку у відповідь B1Y467SH3
Але т.К. Розміри пінів різні, перепинування не вийде. Потрібнообтискати, клеїти з термоусадкою або спаювати B1Y4-67-SH3
Загалом справа техніки та майстерності. Не потрібні пінизаглушили.
За підсумком маємо далекий/ближній і вії в режимі габаритів (щодуже навіть добре, тому що діоди довше житимуть)
Коректор і ДХО залишилися не задіяними
UPDATE:Як з'ясувалося, розташування пінів не симетричне. На правійфарі мінус правий верхній, а на правій лівій нижній. Просто в лівійфішці їх потрібно поміняти місцями. Інакше по мінусу через драйвердхо йтиме харчування на поворотник, і вони під час руху постійногорітимуть у повнакалу. Другий, більш фінансово вигідний, але більштрудомісткий варіант – це придбати окремо фішки для роз'ємів на LEDфарі та підключити дальній/ближній та габарит. На старій проводці.У середньому в 2 рази дешевше вийде, ніж купувати новупроводку.
Фішки можна купити або на алі або в барахолках. Товар не єдефіцитним. А ось у поворотник рідкісні. Фішки в поворотникипідходять від Mitsubishi Lancer X або Outlander 2006
p>
У проводці оригінальної таке розташування проводів:
Основний роз'єм
Основний роз'єм 2
Ближній/далекий вигляд 1
Ближній/далекий вид 2
ДХО
Поворотник
Коректор
< Синій провід - мінус. Він йде з поворотника і габариту іоб'єднується перед входом в основний роз'єм. PS Не забудьтезамінити прокладки сірого кольору на чорні. Інакше можливеутворення сірого напилення на внутрішній поверхніЗапчастини нафото:K0Y2510A2
