Ребята всім привіт, ніхто не мав справу з підключенням блокуреле свічок розжарення.
Стоит на Е28, е30. Скиньте будь ласка схему підключення.
< /

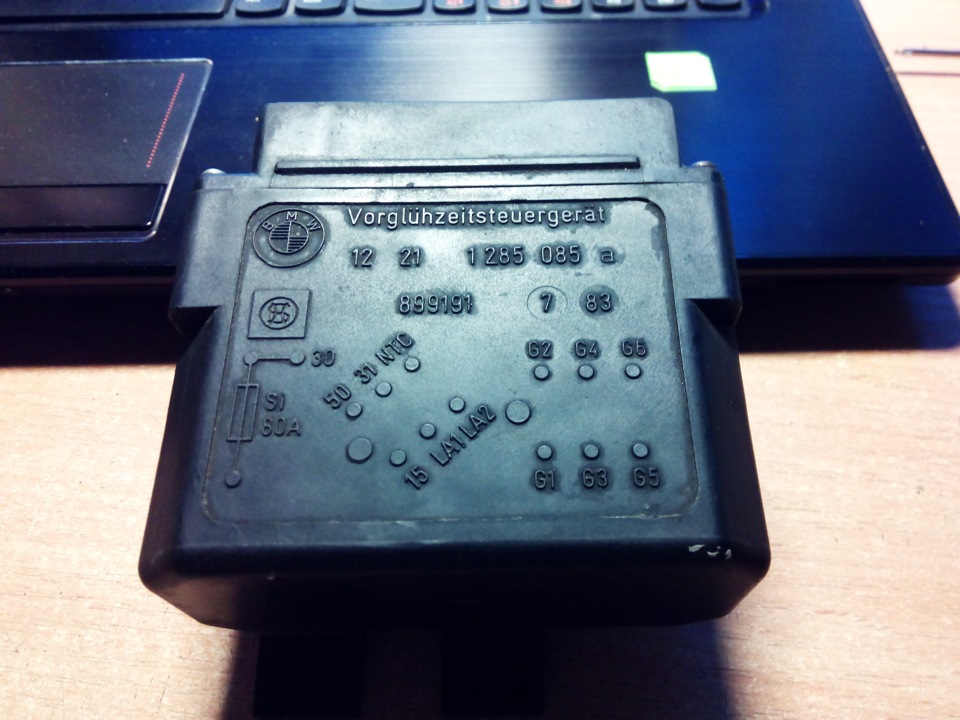

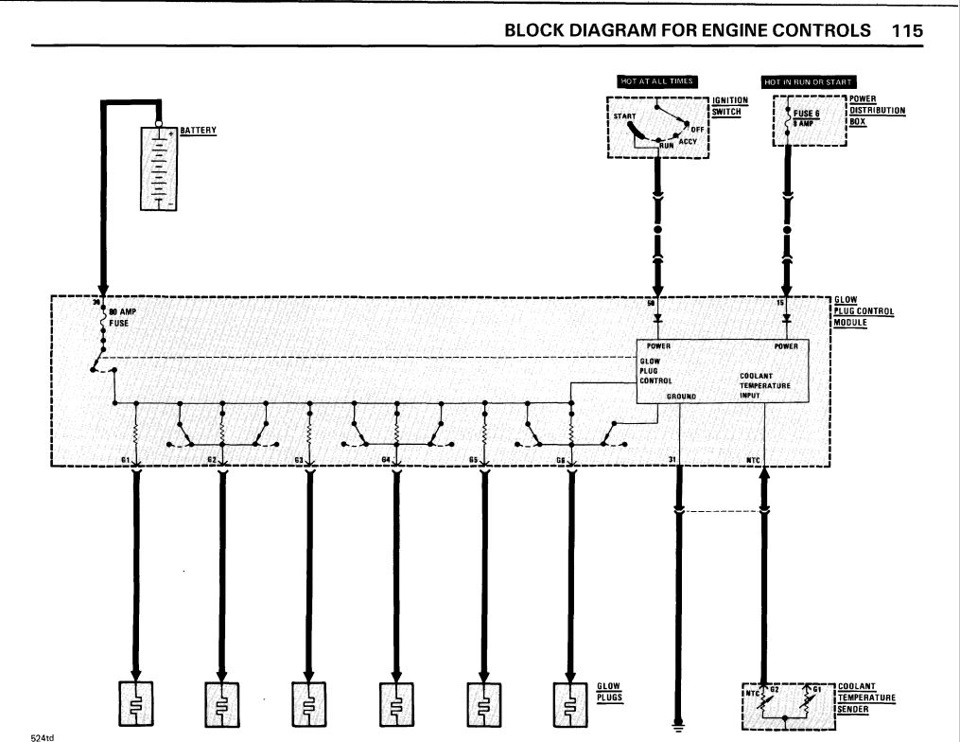

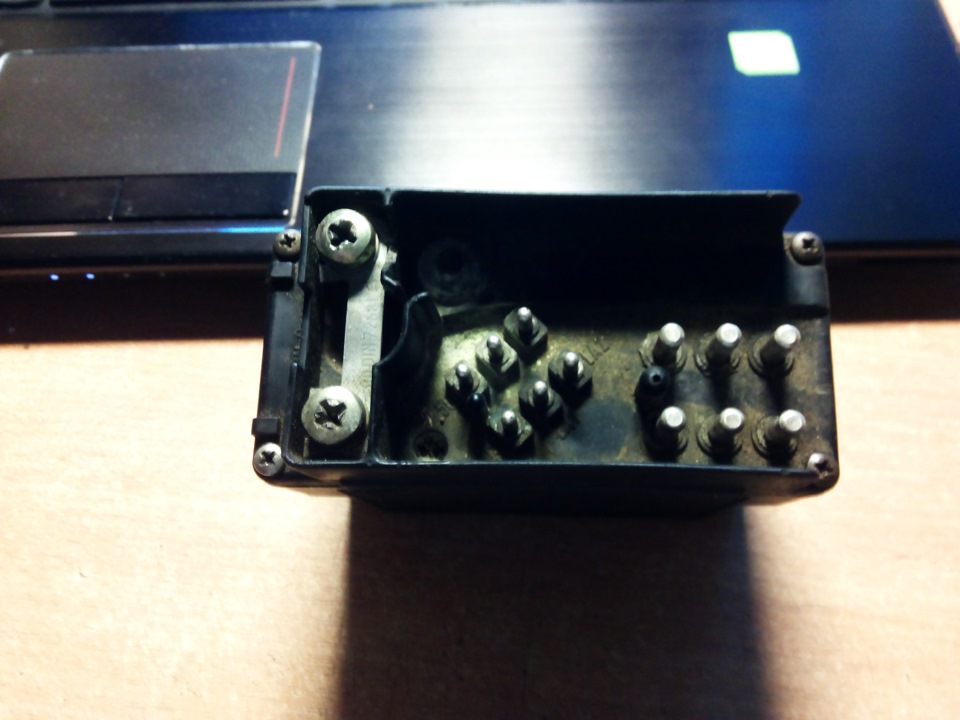

Ну взагалі знайшов як підключати правильно цей девайс. Той роз'ємщо менше за розміром. 30 - це товстий силовий провід що йдебезпосередньо від акуму на харчування.
50 - "+" від втягує (стартер), для відключення свічок розжарюванняпри запуску двигуна.
31 - "-" основний хвилин що підходить і живить весь блок.
NTC - підключається термодатчик що стоїть в голові. Нагрітий, невключає весь блок і навпаки.
15 - паливна магістраль, в моєму випадку просто "+" відзапалення.
LA1 - лампочка на приладці, яка показує прогрівання свічокрозжарення ( оранжева).
LA2 - лампочка на приладці, яка показує що можна запускати двигун (зелена)./b>
G1-G6 — підключення свічок розжарення, при цьому цифра означаєномер циліндра. Користуйтеся кому треба.
Коментарі1
дякую!
