4-х циліндровий двигун
> 5-ти циліндрові дизеля ставили лише з Audi 100 с2, c3, c4, A6c4…в кузові «с4» стоїть механічний вакуумний насос на ГБЦ іприводиться у дію від розподільного валу через штовхач втім як імоєму бензиновому NG…

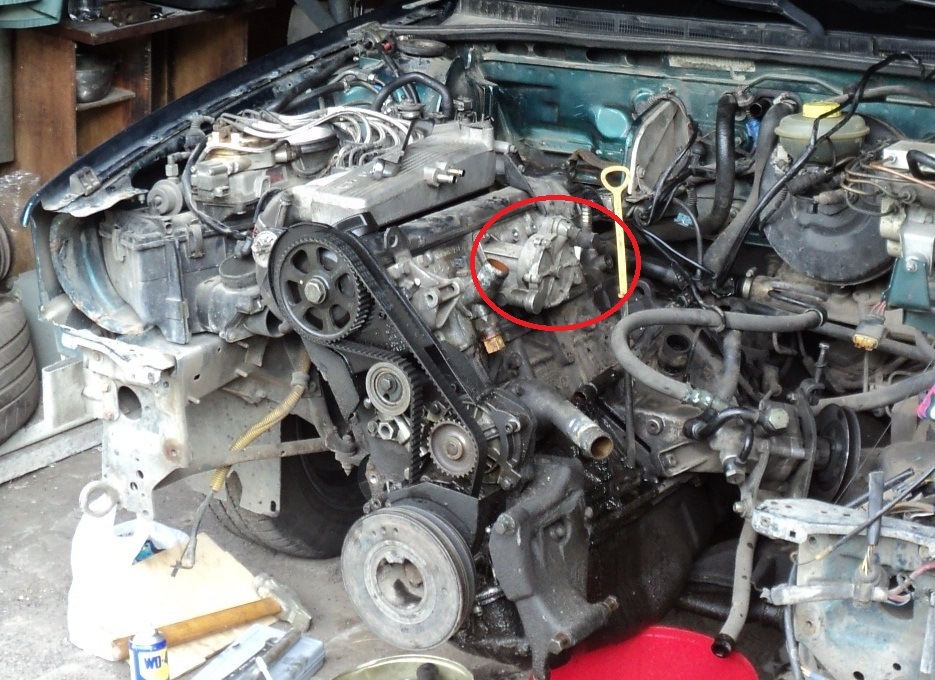

5-ти котловий агрегат AAS

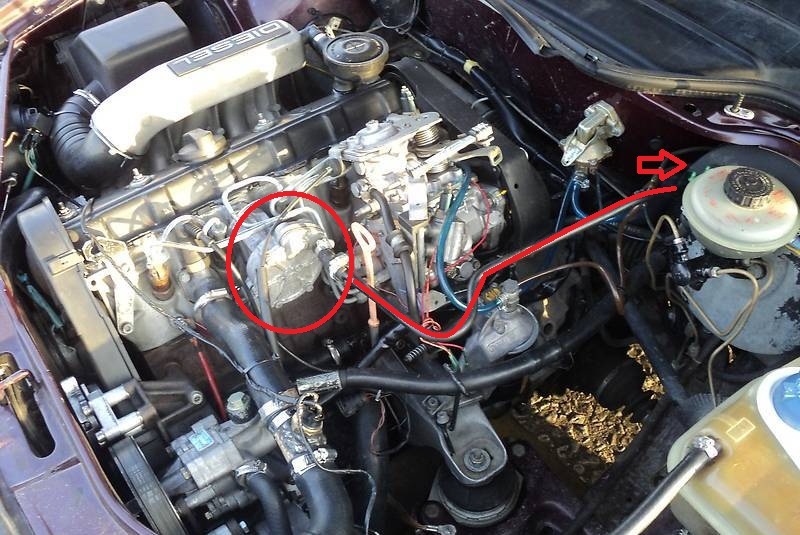

AAT або AEL

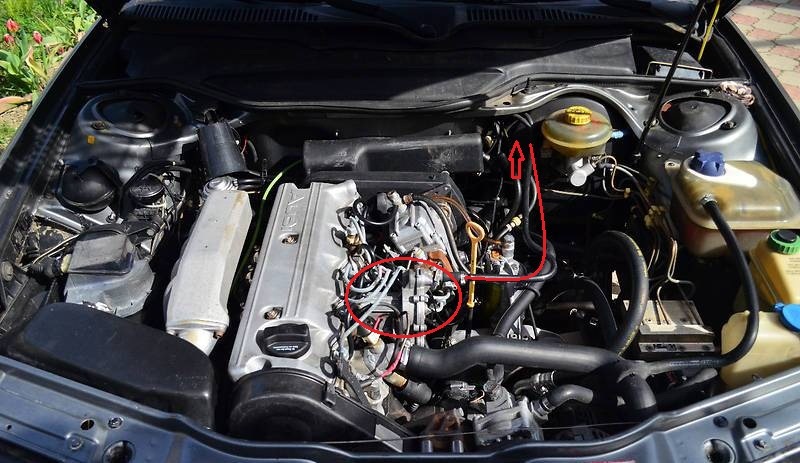

мій колишній NG

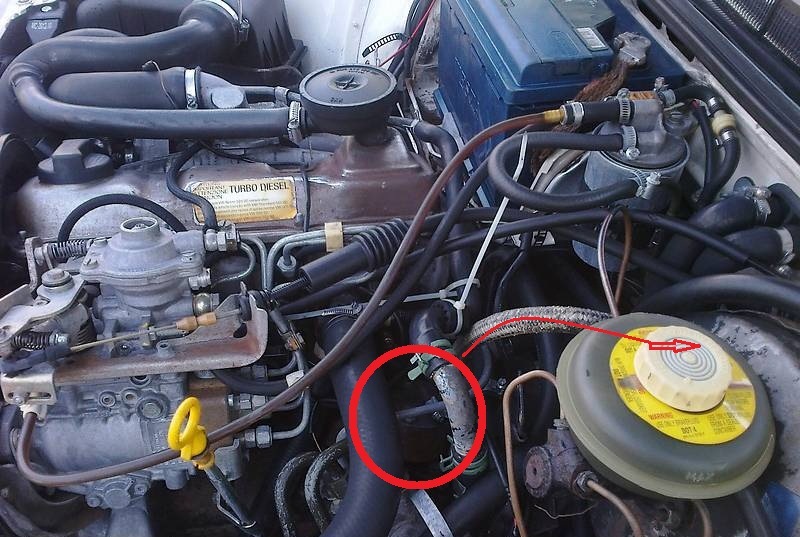

на 100 с3 хитра система яка включає «грушу» та насосгідропідсилювача…
>
рідна система CN

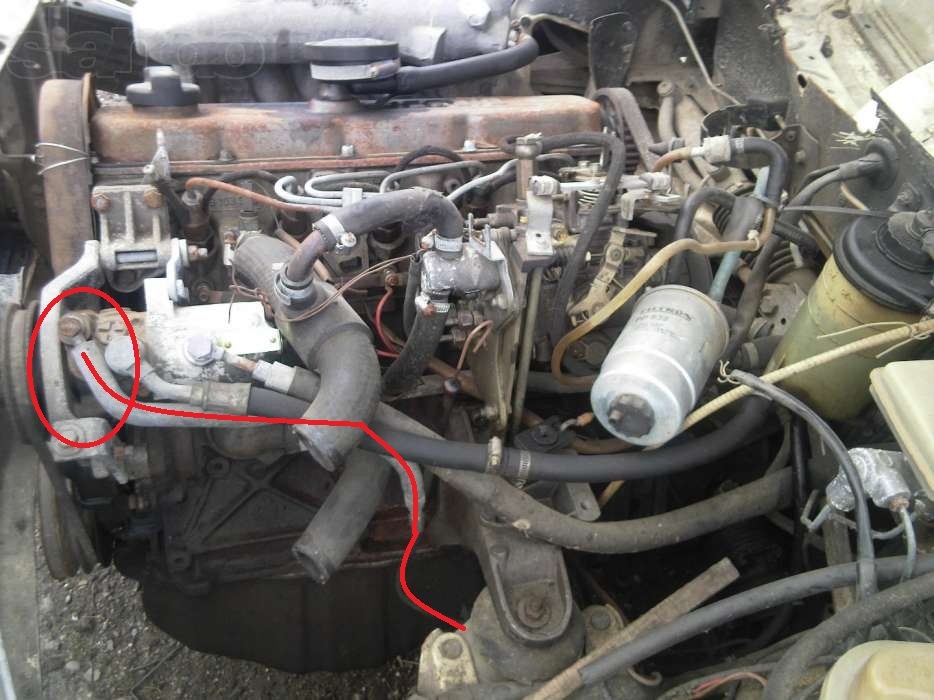

на 100 с2 окремий насос, що приводиться в рух від розподільноговалу через ремінь…
стара система CN
< p>
Жодна з представлених вище систем мені не підійшла з тих чи іншихпричин, тому довелося йти іншим шляхом а саме встановлюватиелектричний вакуумний насос…
VW AUDI
>
Працює в мене вся ця справа при натисканні на педаль гальманезалежно від того, чи включене запалення чи ні. На трубціз'єднуючої насос з підсилювачем гальм залишив зворотний клапан
Підключив я все по розуму ... Проводи, реле, роз'єм для реле, запобіжник - все взято з запасної проводки і тільки "вимикач стопсигналу" був куплений від ВАЗ-2108 - в майбутньому поміняю його нааудюшний так як здається мені що він надійнішим буде! Роз'єм насамому насосі замінив роз'єм від датчика детонації.
моменти складання проводки
…і релюшка …
зробив свій роз'єм…взяв від старого датчика детонації
запобіжник теж у штатне місце…
схема
Кріплення насоса під капотом відверто заколхозив, напрацездатність це не впливає але для естетичного зовнішньоговигляду в майбутньому все поміняю і місце його розташуваннятеж.
Витрати:
— Електричний вакуумний насос гальмівної системи VW Audi 8E0 927317A – 950грн. (на липень 14 року)
— проводка, реле, роз'єм реле, запобіжник – понаскребав позасіках)
— вимикач стоп сигналу ВАЗ-2108 (жаба) — 35 грн.
Коментарі20
Здрастуйте! на Газель поставив двигун d4bf і з часом навернувся генератор. Рідний генератор з вакуумником не знайшов, так що довелося мудрувати і купив підходящий по кріпленню а підсилювач вирішив поставити ел вакуумник! Запитаний від жаби, але його ...
Добрий день. Наскільки гіршими стали гальма з електричним вакуумним насосом? Якщо він працює від натискання на педаль, чи відразу з'являються гальма? У мене насос разом з генератором йде. Хочу вакуумну систему окремо зробити. Але багато хто пишуть, щ...
ги) теж зараз варганю подібне)
Схема вже правильна?
так не змінював нічого ... в борт журнал вже давно нічого не пишу ... схема підключення стандартна через реле-коих в інтернеті багато
Привіт. Купив собі схожий насос здається від б5 пасата від абс. У нього входять ще дві гальмівні трубки. Глушити їх або там гальма для змащення насоса потрібна?
Підскажи будь ласка, електро ут можна підключити, якщо вакуумника взагалі немає? Тільки циліндр гальмівний і трубки на супорта і все!
не чув про таке…
кому цікаво ... з того часу насос вже ремонтувався 2-а рази, а саме пропаювалися дроти колектора ел. двигуна ... але досі працює-авто їздить кожен день ...
Не зовсім зрозумів, що саме перепаював і від чого зворотний клапан. Спасибі
на роторі електродвигуна пропаяв дроти обмоток з ламелями колектора
Імхо додаткову Жабу можна було не ставити, так як вона вже штатна стоїть, можна було запитати реле з лампи стоп-сигналу
непогана ідея честь не подумав ...
Де б знайти такий насос? Не могли б допомогти з цим питанням? З ув!
Привіт. А не ставив питання, як цей насос підключений в ауді, для якої він призначений? Поставив собі теж від жаби гальм, але не влаштовує як працює. Думаю тепер на постійку підключити...
Штатно цей насос є допоміжним - допомагає при відмові мотора при буксируванні. Різні варіації одного і того ж насоса Хелла використовуються на VAG, Volvo, GM/Opel (це те, що я знаю, можливо ще десь). У вакуумній системі ставиться перемикач датчик, пр...
а детальніше про датчик і схему підключення цього датчика можна?
Вакуумний клапан гальм шевроле круз. Номер 13251990. Виглядає ось так
Схема підключенняРеле регтайм використовується для регулювання часу роботи насоса та виключення частих повторних спрацьовувань.
Дякую. тільки у нас фіг знайдеш цей регтайм.
