Машина велика і явно не міська, вся призначена для неспішногопересування трасою. І для цього їй не вистачало саме круїзу.
Вирішив підготувати для встановлення круїз- контроль.Складовічастини доводилося збирати з різних місць.Джгут проводки виготовивсамостійно за зразком взятим у Sprut911.

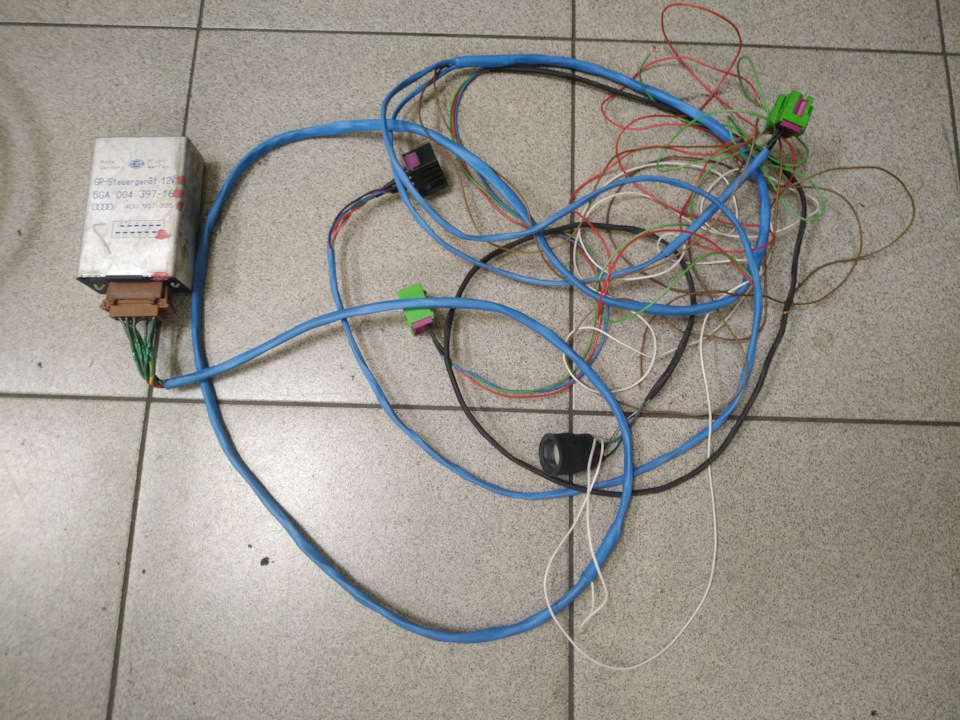

Джгут і блок управління круїзом

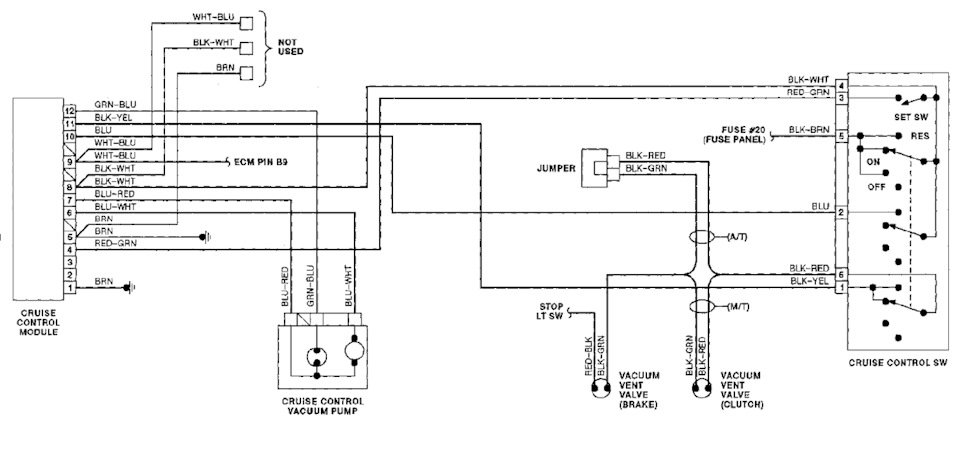

Схема підключення круїзу.<
Блок круїзу та насос купувалися на розбиранні, з насосом проблем невиникло, а блок управління відмовився працювати, тому щовідправляти назад його вже не було сенсу, вирішив розкрити іпропаяти.
<
Візуально проблем ніяких не виявив, пропаяв силову частину — недопомогло На сайті vwts знайшов кимось змальовану схему блокууправління, що мені дуже спростило роботу.
— генерація на кварці — є,
— сигнал скидання процесора — половина напруги!
— блок watchdog'а якось дивно поводиться
У результаті пропаяв C11 і блок запрацював.

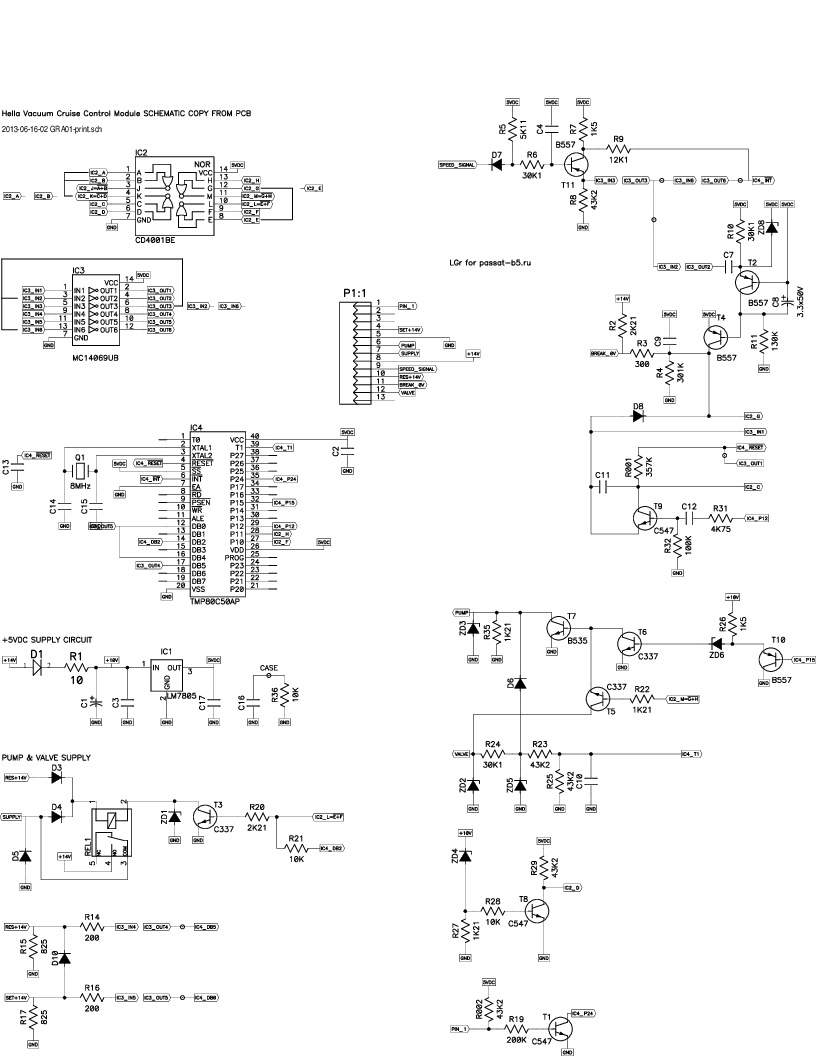

Схема блоку круїзу
Перемикач підрульової теж виявився несправним, пара проводів навиході з ручки виявилися перебиті, довелося розбирати весь важіль.і зрощувати в місці розриву іншими проводами зміцнюючи потімтермоусадкою. Найскладніше — це засунути весь джгут назад уручку.

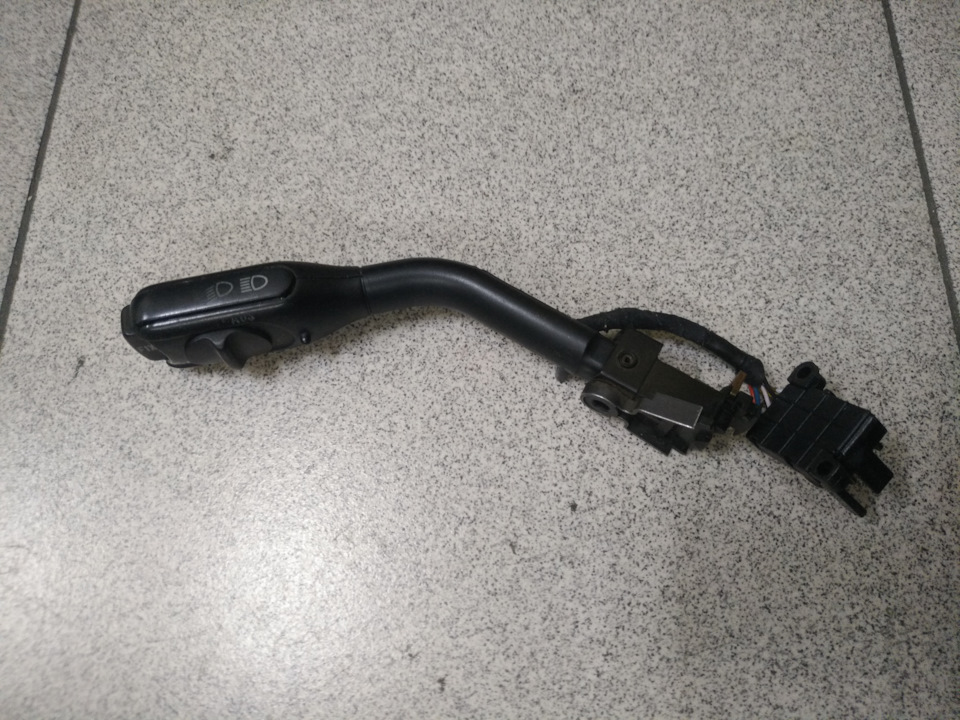

Ручка управління круїзом
Далі все цікавіше, є в Ельзі деяка схема круїзу.
з круїзом. Неодмінно всі деталі були зняті, а моменти установки іпрокладки шлангів сфотографовані. Знімаючи ВУТ і по мінімумурозбираючи підторпедний простір?
Установка насоса круїз-контролю
Установка блоку управління круїзом
Кронштейн груші

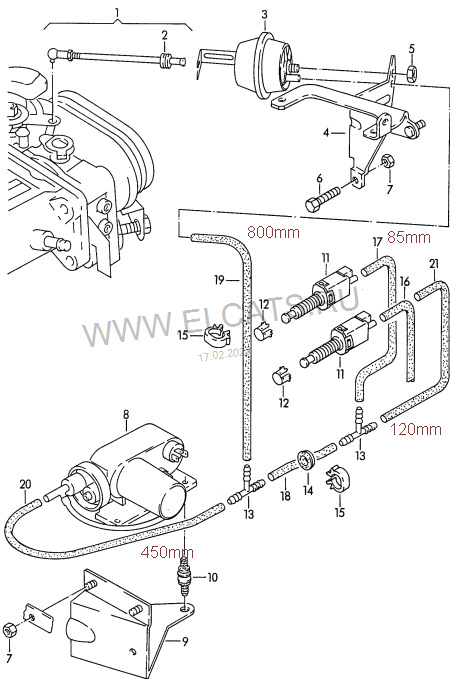

Вакуумно-механічна частина
Коментарі7
Я на 2.6 простягав без зняття ВУТ, на 2.0 думаю там можна з ногами в підкапотне залізти. Ну і нормальна вона, цілком міська, при цьому непогано почувається і на трасі.
А яким способом простягав шланг?
Засунь голову під кермо, там розберешся) Заглушку знайдеш потрібну по діаметру і через неї проволку в капот просунь, потім до неї в салоні прив'яжи шланг і простягай в капот за його дрот.
ВУТ знімати не треба, достатньо зняти полицю під кермом, і там буде кронштейн з блоком реле, це все забирається вбік, шукається заглушка, заглушка забирається і простягається шланг.
Та я і так без цієї полиці їжджу, місця для ніг якось там не дуже. Тобто доступ із салону до цієї заглушки є і можна з салону просунути шланг?
Доступ є із салону до неї, шланг реально протягнути без зняття ВУТ. Коли побачиш цю заглушку, все зрозумієш)
Звичайно. Нічого складного там немає
