Бак на машині не було, та й мінічека теж, а бачити витратухотілося, ось вирішив зробити собі сам. Окремо ставити панель з БКне хотів, адже БК завжди йде на цих машинах з мінічеком, якийвстановлювати не хотілося.
Для експериментів установки вибрав вільне місце замість годинника вдоп-секції.
Спереду

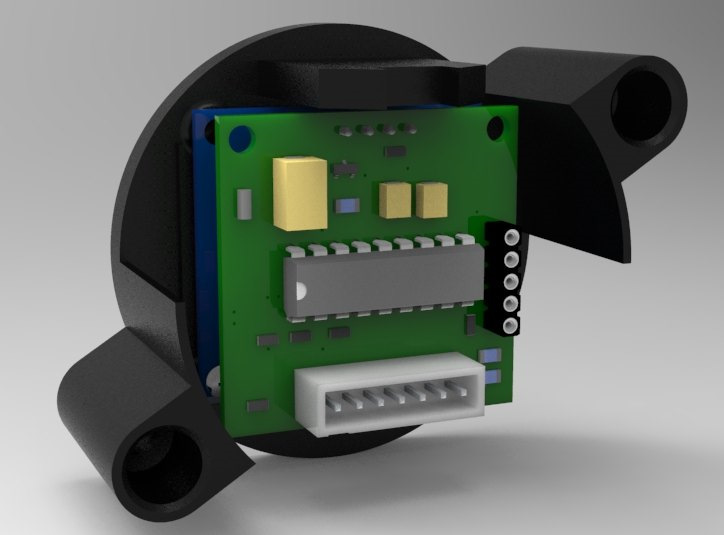

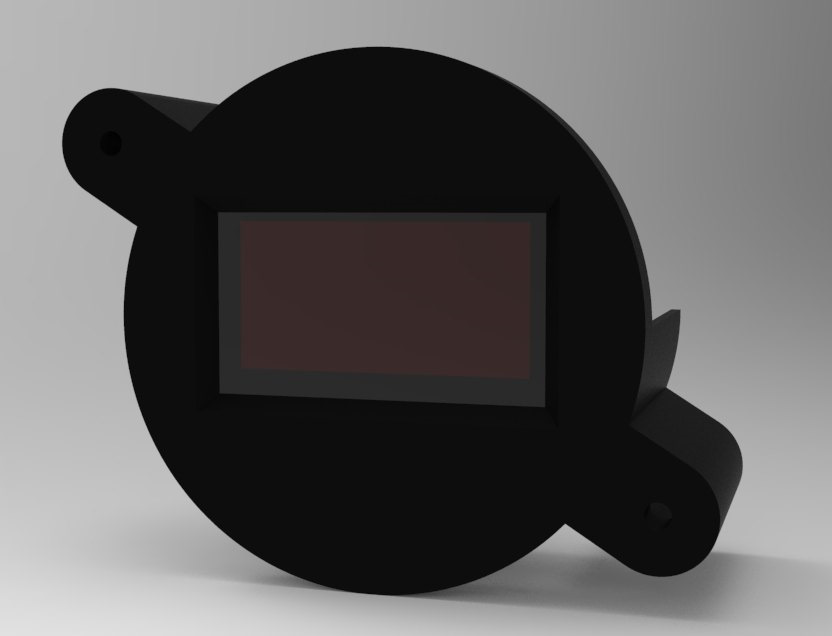

Маска надрукована на 3д принтері якраз стає на місце годинника, залишалося тільки підключити проводами.Для доробки ще зробив, сигнал хвилинних імпульсів для годинника перепаяв у сигналспідометра./p>

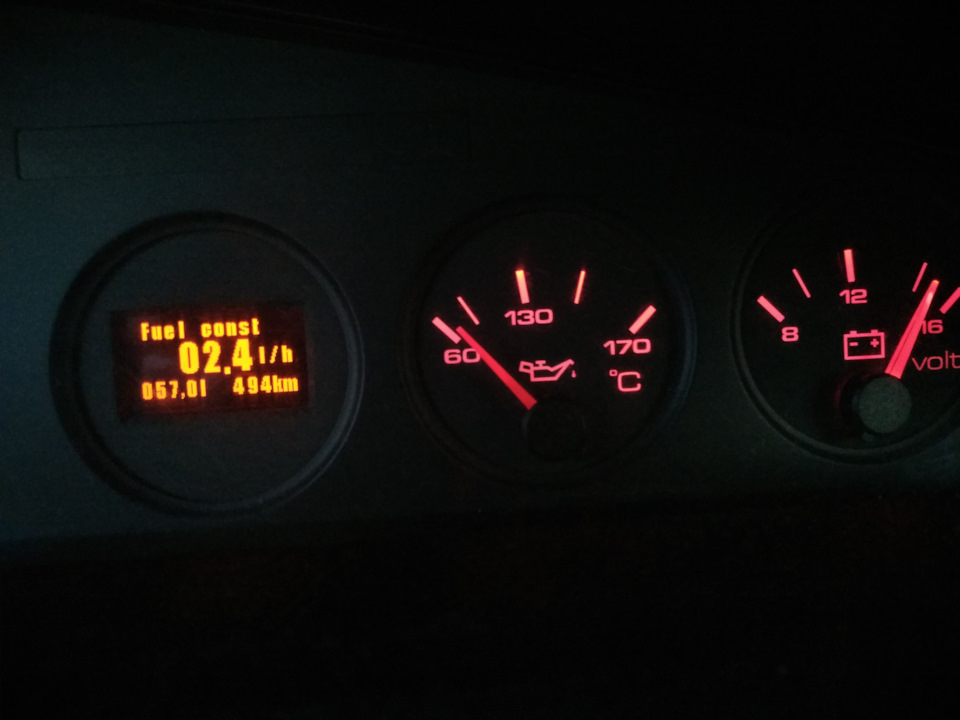

Загальний вид приладів
км/год
— рахувати витрату літри на годину для стоячого автомобіля та літрина 100км для руху більше 10км/ч
— рахувати час у дорозі
— окремо лічильник пробігу і годинника, що не скидається,
— два лічильники пробігу і мотогодин кожен з окремим скиданням дляобліку міжсервісного інтервалу
— загальне зведення по пробігу, часу в дорозі, витраченому паливута середній швидкості
/>
— знижувати рівень яскравості при включенні габаритів
У планах:
— виведення рівня палива в літрах та пробігу на залишку
/>
— індикацію напруги бортової мережі
Схему постарався зробити максимально простий. Використовувавконтролер з тих що були в наявності - 16F1847, обсягу пам'яті в14кб впритул вистачає для реалізації задуманого. Дисплей - з АліSH1106

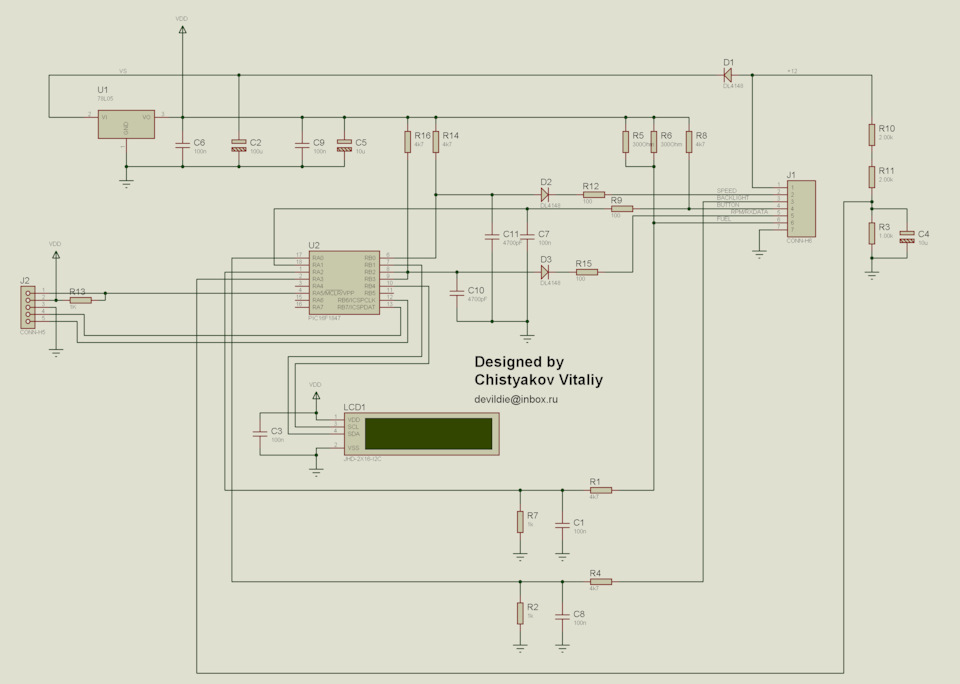

Схема пристрою
>

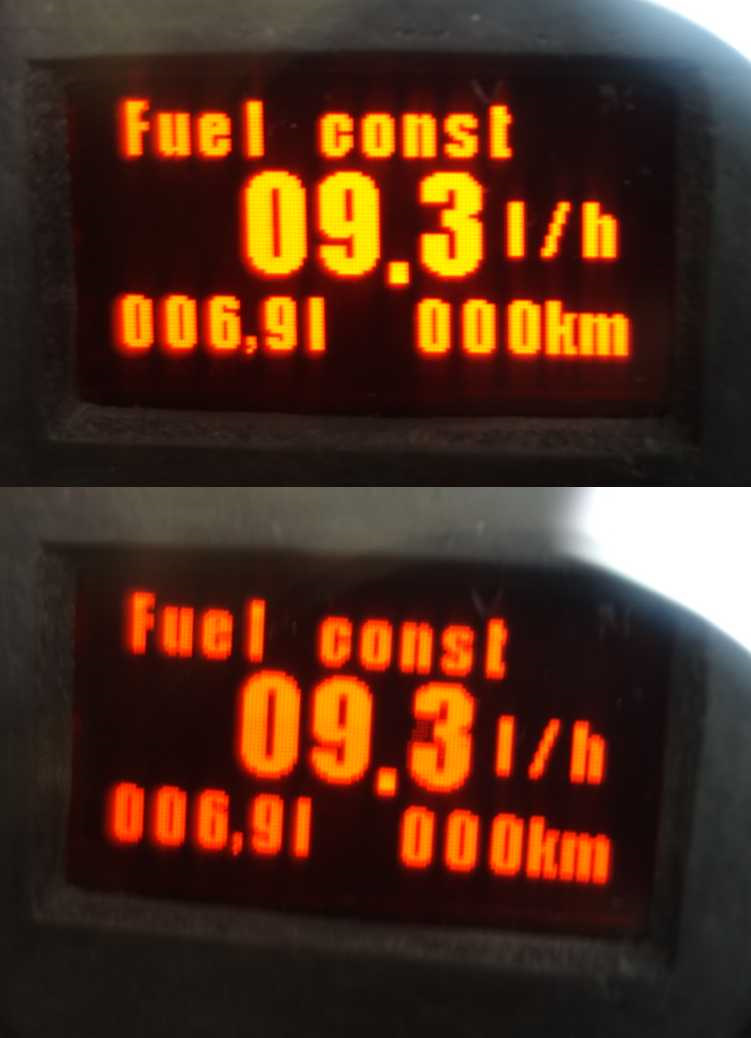

Максимум і мінімум яскравості
Надалі припускаю викласти весь проект для вільного повторення.
Коментарі13
Молодець! Крутий задум! А не порівнював показання штатного БК і даного комп'ютера? Я так розумію, сигнал витрати палива він бере з того ж контакту на ЕБУ двигуна, що і в штатному варіанті. Або ні?
Немає у мене штатного БК, сигнал витрати знімав woodix, він сказав що там 50000 імпульсів на літр, я ось так і взяв. Навіть на штатному БК можна підлаштовувати витрату +/- 5…10…15% там три перемикачі стоять. А ось витрата із заправками порівнювала, Б...
червоне підсвічування треба було б, під оригінал.а це під опель і бмв добре йде.
Ставив червоний світлофільтр, але виходить підсвічування тоді руда, потрібна рожева плівка щоб придушити зелений колір, тоді буде як в оригіналі, але я поки не знайшов.
А на замовлення для дизеля скільки буде коштувати така приблуда?
У дизеля так само йде сигнал витрати? За ідеєю повинен бути такий самий, цей сигнал сумісний з механічними лічильниками палива.
Так на щаказ робите?
👍🏼👍🏼👍🏼автор красень!
Клас!
Супер. Витрата на дизелі у мене теж не показує.
Не підключений? у мене на AAD витрата сильно завищує.
Ооооо, ось це тема, взагалі в шоці від таких саморобних пристроїв. Ще б зробити перемикання, наприклад тиск масла, наддув турбіни, вакуум гальм і купив би на А6 собі
На цій платі виходів мало, є наступний проект, правда ще контролера немає у мене. А поки залишається Витрата-Швидкість-Напруга-Паливо-Загальне зведення і на стоянці ще буде показувати для пункту з урахуванням пробігу для техрегламенту.
