Все висвердлив різьблення нарізав, завтра до токаря і на ринокза капролоном
Схожі записи
Площина блоку та міфічне усихання бугеля + футорки
Площина блоку та міфічне усихання бугеля + футорки
1
Все висвердлив різьблення нарізав, завтра до токаря і на ринокза капролоном
Площина блоку та міфічне усихання бугеля + футорки
Коментарі19

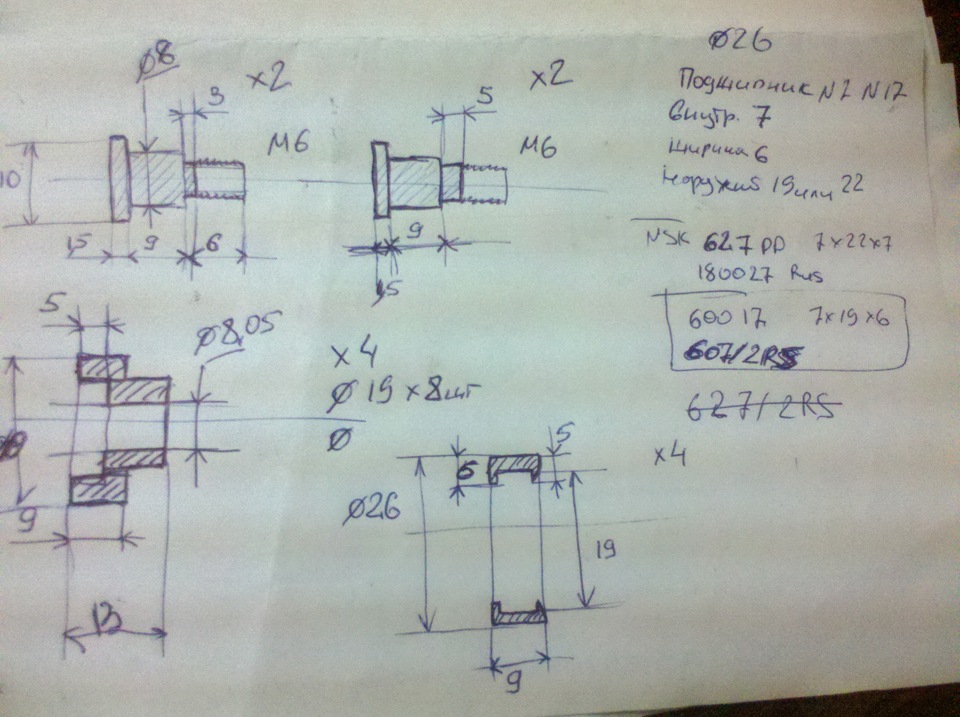

Креслення товстого роликах не коректний, якщо стінка підпроточка 5, то підшипник повинен бути з діаметром 16, і стінка повинна бути 3,5. І розмір внутрішньої проточки не проставлений
Добрий вечір, вибачте, не зрозумів про капролон Ви ролики готовими купили або теж із заготовки токар виточував?
Токар точить
А можна більш видний креслення? І скільки грошей, якщо сам робиш?
Дякую за креслення. Підкажи будь-який зовнішній діаметр деталі внизу з лівого на кресленні.

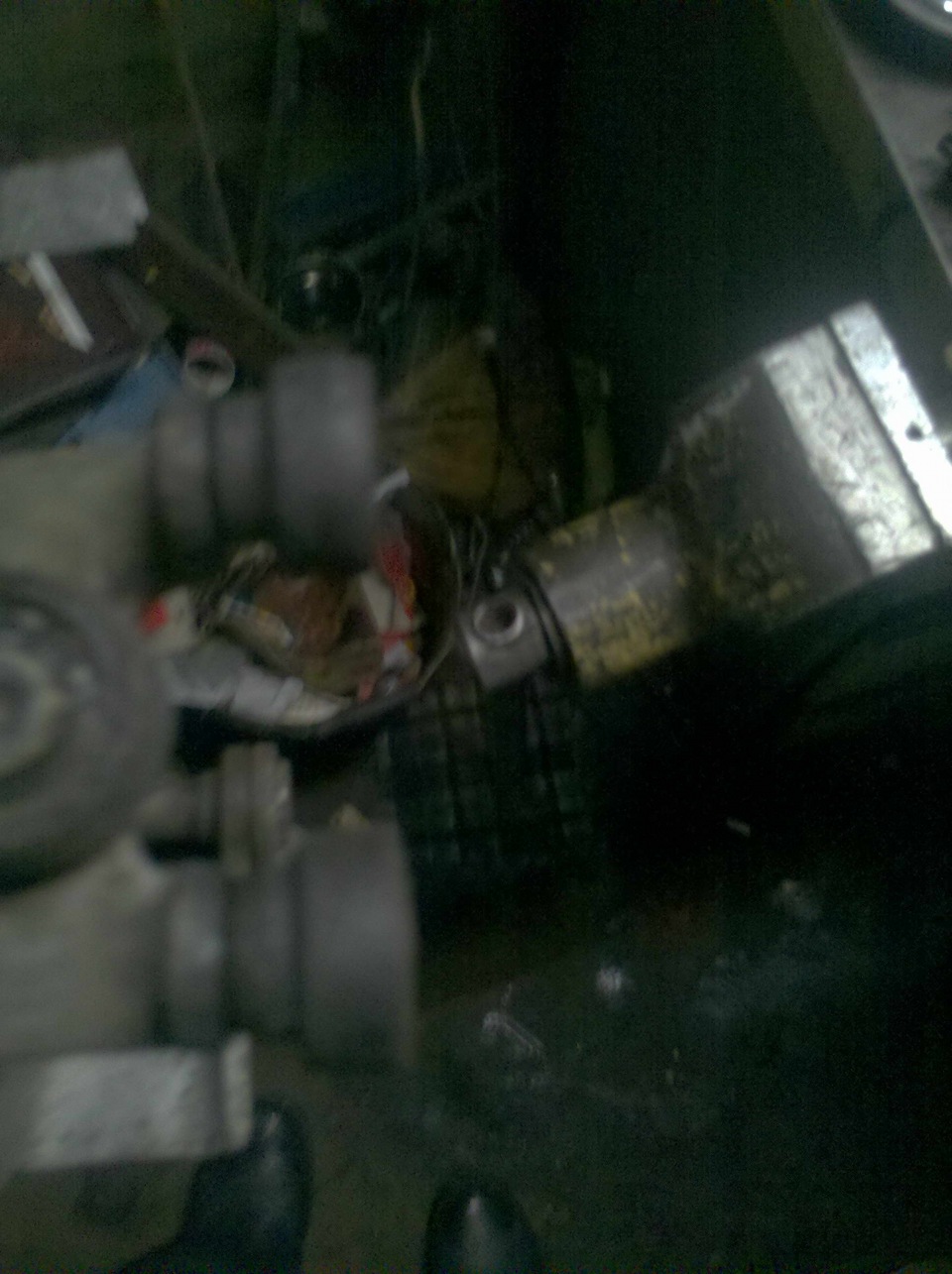

Або діаметр валу що на другому фото знизу
7мм
Підскажи якийсь внутрішній діаметр підшипника центрального ролика
7мм динаметр
А який діаметр фіксуючого гвинта
Якщо 3мм то тіла у 2мм вистачає нічого не вирве?
неа 638 і 639 їздять уже рік із ними
Привіт виклади будь ласка нормальну схему-креслення З розмірами кількістю та поясненнями, що й куди.Заранее дякую
А ти сам буш робити ролики?
токар
А діаметри зі старих знімав, чи з нових? Тобто вироблення враховано?
все враховано, і вже стоїть на машині та працює
А що проблема купити нові? Іль немає в наявність
У Львові нижній ролик 210грн., середній 200грн, верхній 180грн.Пробую знайти десь дешевше...
