Встановив задню камеру реєстратора

Отже, настали теплі дні і настав час встановити задню камеруподарованого реєстратора!

Провід від регіка пустив від пластикового плафона третьогостоп-сигналу по лівій стороні по стелі вперед, до самоговідеореєстратора.
Камера може виконувати дві функції:
1. Знімати під час поїздки те, що відбувається за машиною.
2. Служити камерою заднього ходу, з виведенням картинки на екранреєстратора з лініями наближення до перешкоди.
Камера обладнана чотирма світлодіодами., в принципі, рятують.

процес інтегрування камери на фото:

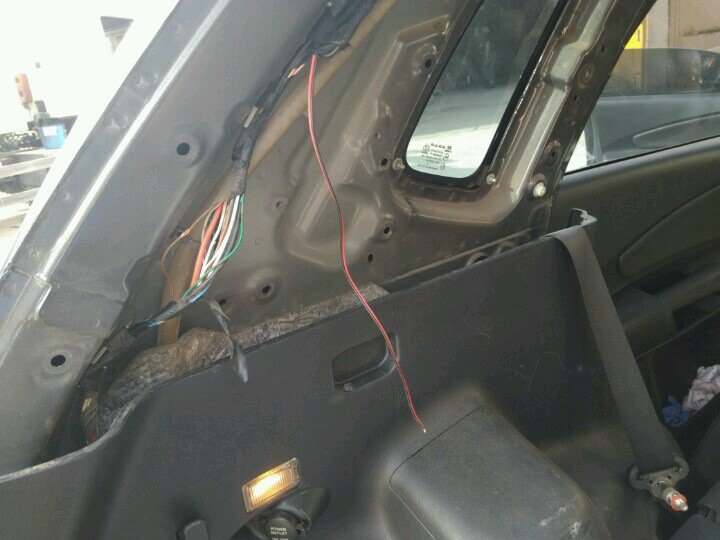

Розповіли частину салону, щоб було все "по красі". Провід обмоталив волохату))) ізоленту, щоб не стукала. Були максимальновикористані всі технічні отвори та рідні гофри, щоб не псувативигляд і кузов Тушечки! Вандалим боковушку<

Від камери виходять окремо дроти для підключення до задньогоходу, при включенні якого реєстратор автоматично переходить допоказу заднього простору.

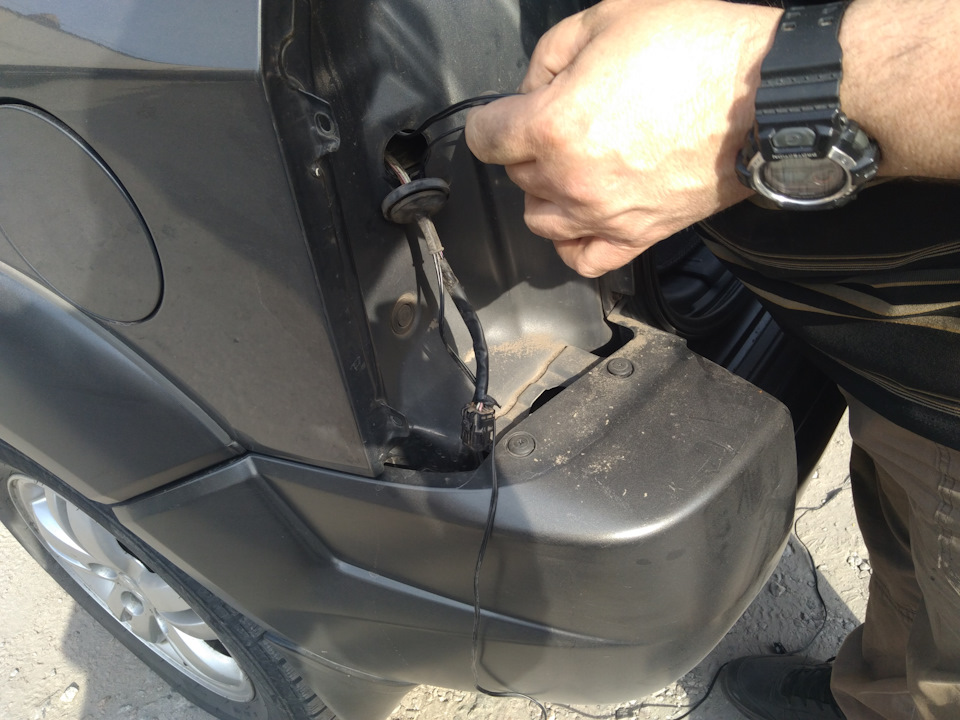

Підключення до заднього ходу

Так як дріт від задньої камери дуже довгий, то залишок, обмотавши "волохатою"))) сховали за передньою стійкою. Далі провідпід дахом вийшов до самого регіка.

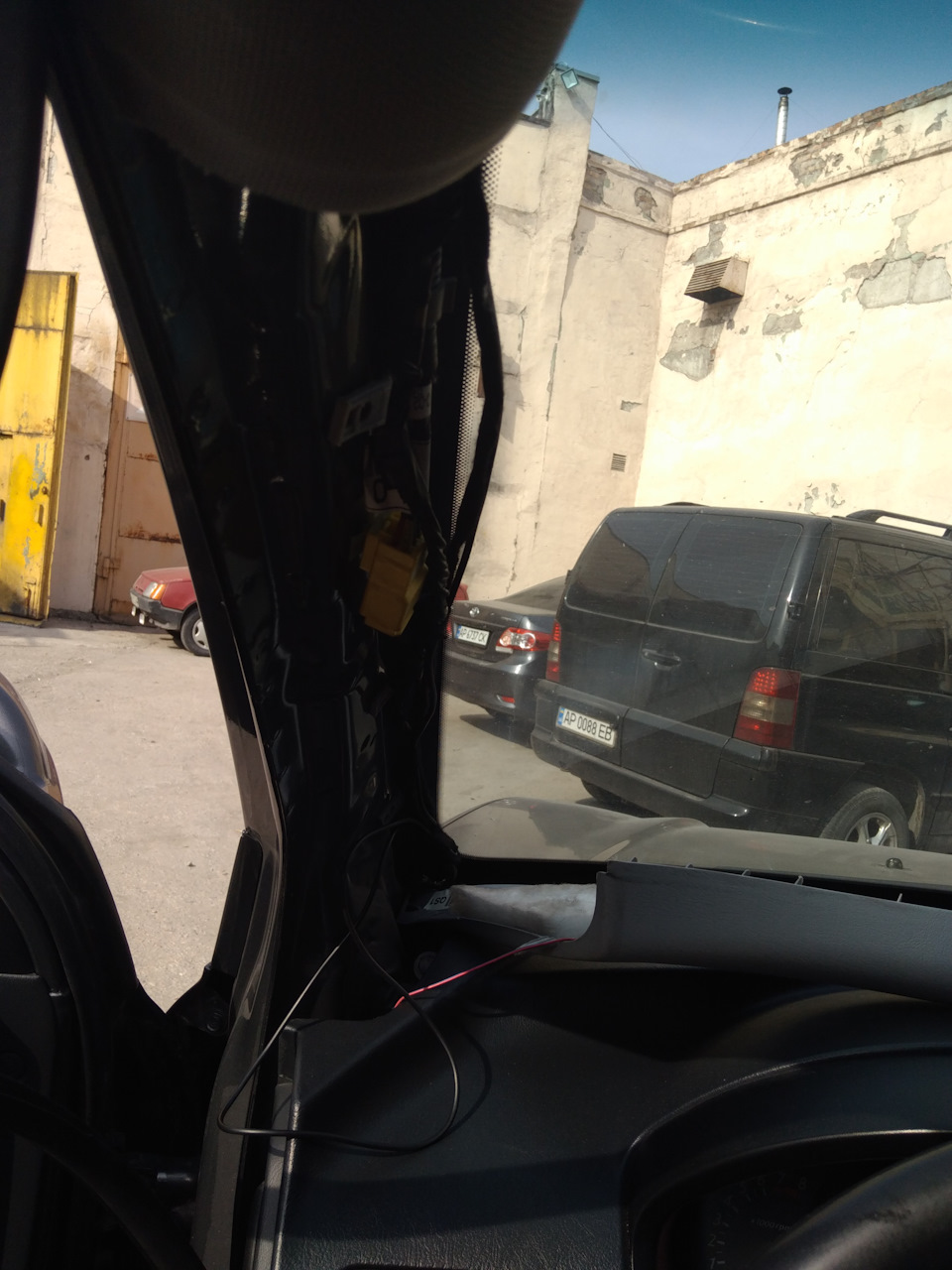

У передній стійці сховався довгий залишок дроту
Камеру вирішив кріпити по середині, оскільки в неї огляд близько120 градусів.
Вандалів розлучилося багато, тому камера знаходиться під склом усалоні. Виносити назовні не хотів. Заднє скло тоноване так, що внайяскравіший день доведеться постаратися її побачити.
Через це і 2 мінуси- Вночі при звичайній зйомці машини погановидно, але коли на світлофорі хтось під'їжджає номер можнарозглянути і другий, при паркуванні заднім ходом світлодіодилуплять у тоноване скло… Але я звик паркуватися без цих "радощів"тому мені пофіг)))))

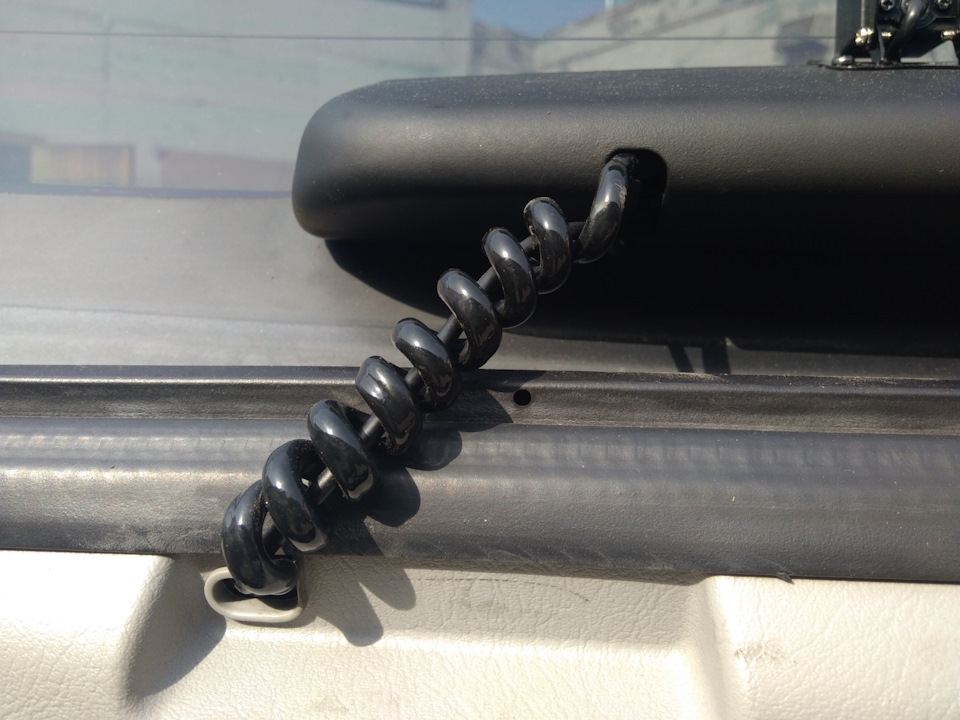

Всередині витків провід від камери

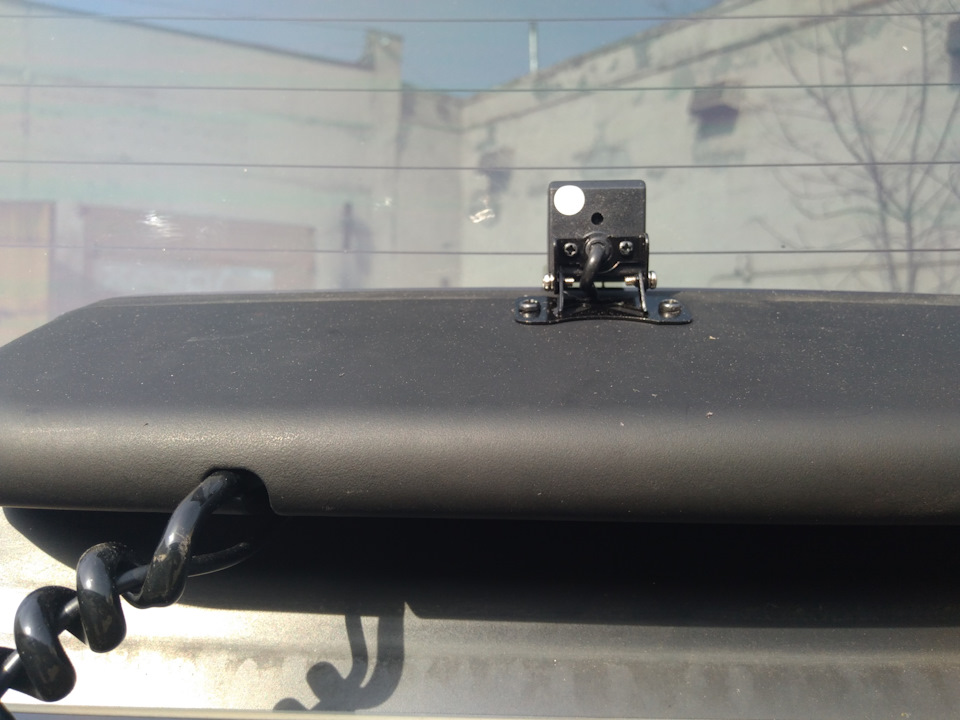

Прикручена камера
