процес нескладний
купуємо ось такий чи подібний замок
в даному випадку:замок запалювання 2110 ЛОГО-Д
знімаємо колодку зі старого замку, витягуємо з неї клеми
і за кольором підключаємо
— червоно-червоний (стартер)< /i>
— синій-синій (вентилятор обігрівача, прилади, покажчиківповороту та аварійної сигналізації, генератор)
— рожевий-рожевий (живлення)
/>
— чорний --- (< фари, двірники), його підключаємо трохихитріше:на колодці 10 замку поряд з рожевим (він найтовстішийпоходу) проводом знаходиться і замкнутий з ним ще йкоричневий (або теж рожевий) ... Ось на нього і кидаємо чорний-/1варіант/
/2 варіант/з чорним:можна ще замкнути чорний з коричневим, останнімпроводом, що залишився =)…теж харчування 12В
але простіше варіант 1
а коричневий, що залишився використовувати або 1-підсвічуваннязамку запалювання (контакти 2, 6)
АБО використовувати як живлення додаткового обладнання (це вже самівигадуйте які) ... Тк ... На замку ще є кінцевик (контакти 1, 5).p>

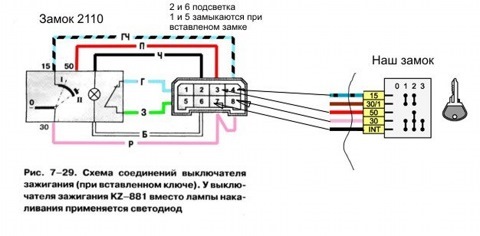

Підключаємо за такою схемою ось, для наочності
ну власне і все
все працює…зібрав за 10 хв
та до речі…у комплекті із замком, не йшли гвинтикріплення…докупив…2 грн 4 шт
кому що незрозуміло запитуємо
Коментарі5
Поставив замок не горять фари, і не працюють двірники, що робити?
Теж саме варто
А як кріпився замок можна докладніше?
Кріпиться на кермовий вал відразу під вертольотом.
у мене на сімці замість чорного знаходиться два дроти один товстий і тонкий. червоним кольором із чорною смугою. виходить він і є чорний на вашій схемі чи ні?
