Гідроручник
Давно свербіли руки встановити ЗДТ на J-6 і природно гідравлічнийручник. Запчастини для ЗДТ їдуть, вирішив я зайнятися ручником, асаме його виготовленням, а в моєму випадку — СТВОРЕННЯМ 😁. Але язавжди за КустомайзинХ! 💪
Особливо якщо під рукою є якийсь металобрухт 😜
Таким чином, за традицією, почнемо з необхідних інструментів іматеріалів:
1. Креслення (можна скористатися моїм)
2. Метал (смуга або лист товщиною 4-5 мм. Я використовував 5мм)
3. Дриль або свердлильний верстат (або можна скористатися послугамиЧПУ плазмореза, вийде більш естетична палиця. Але у мене такогозавдання не було, тому робив усе руками 😜)
4. УШМ (вона ж турбінка, болгарка і т. П.)
5. Зварювальний апарат
6. Набір свердлів, відрізні диски, шарожки, болти, гайки, шайби, загалом все те що зазвичай є в гаражі, а якщо ні, то 100% є вбудь-якому будівельному магазині.
7. ГЦС від ВАЗ 2101 - 2107

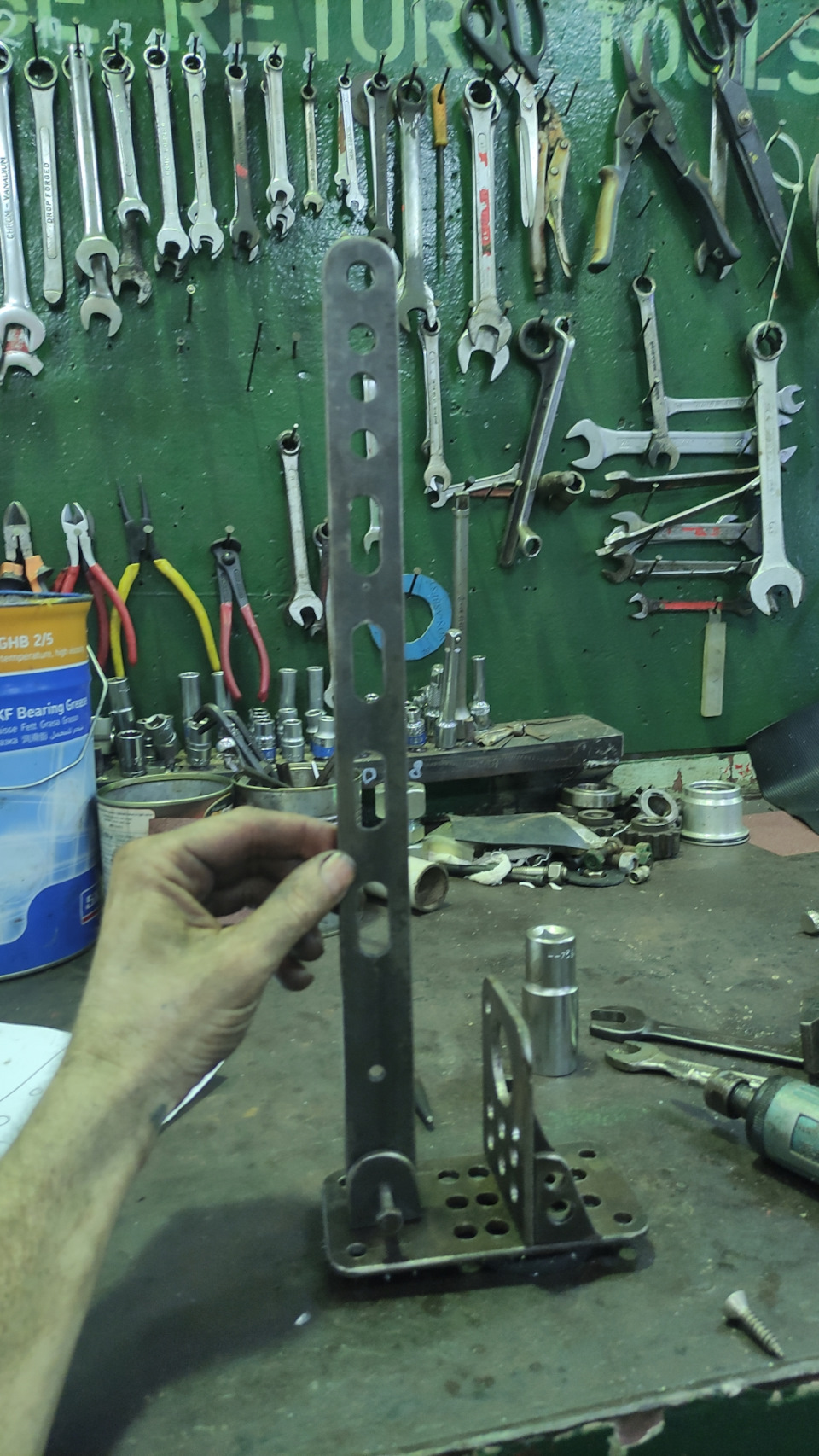

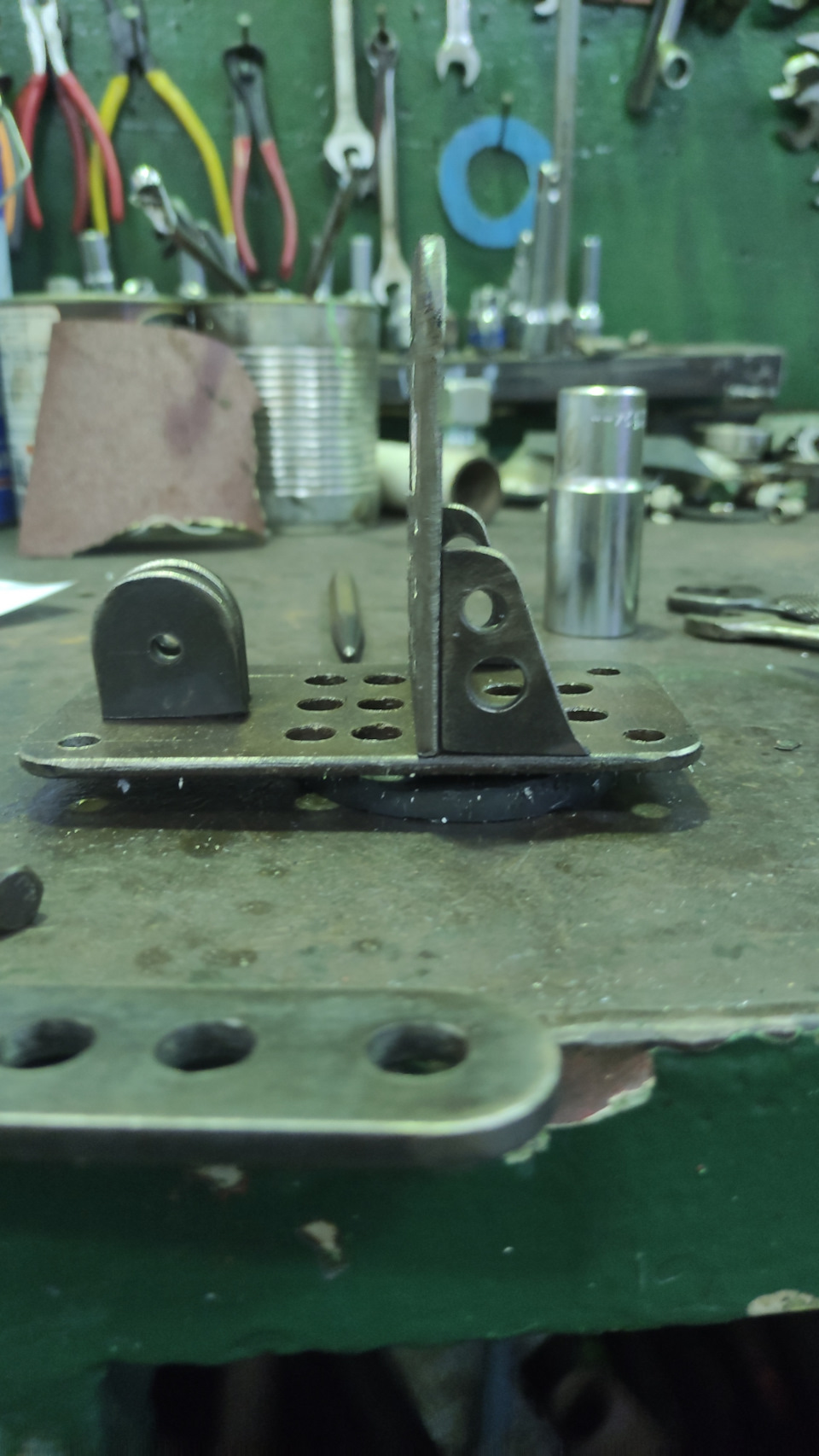

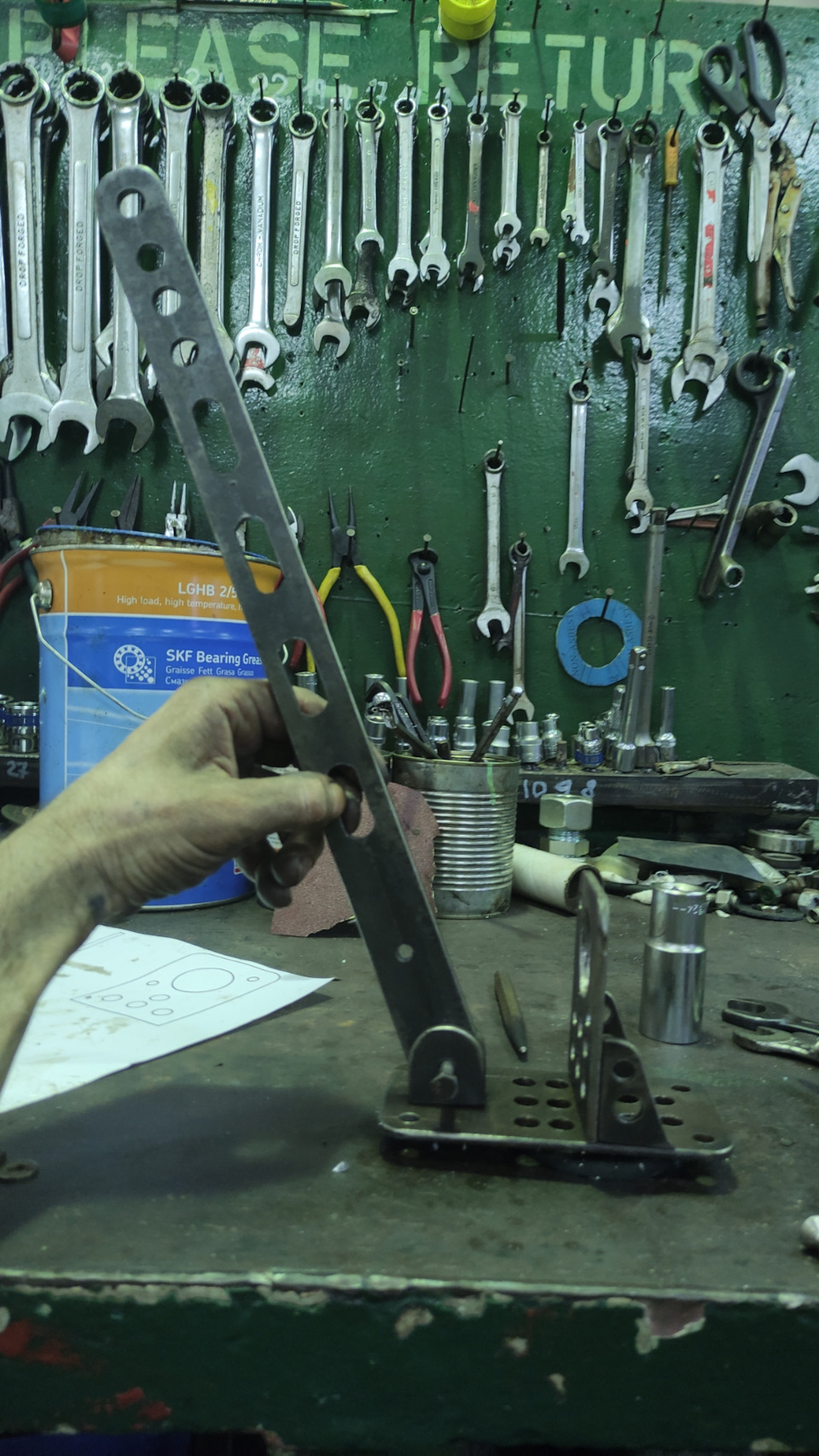

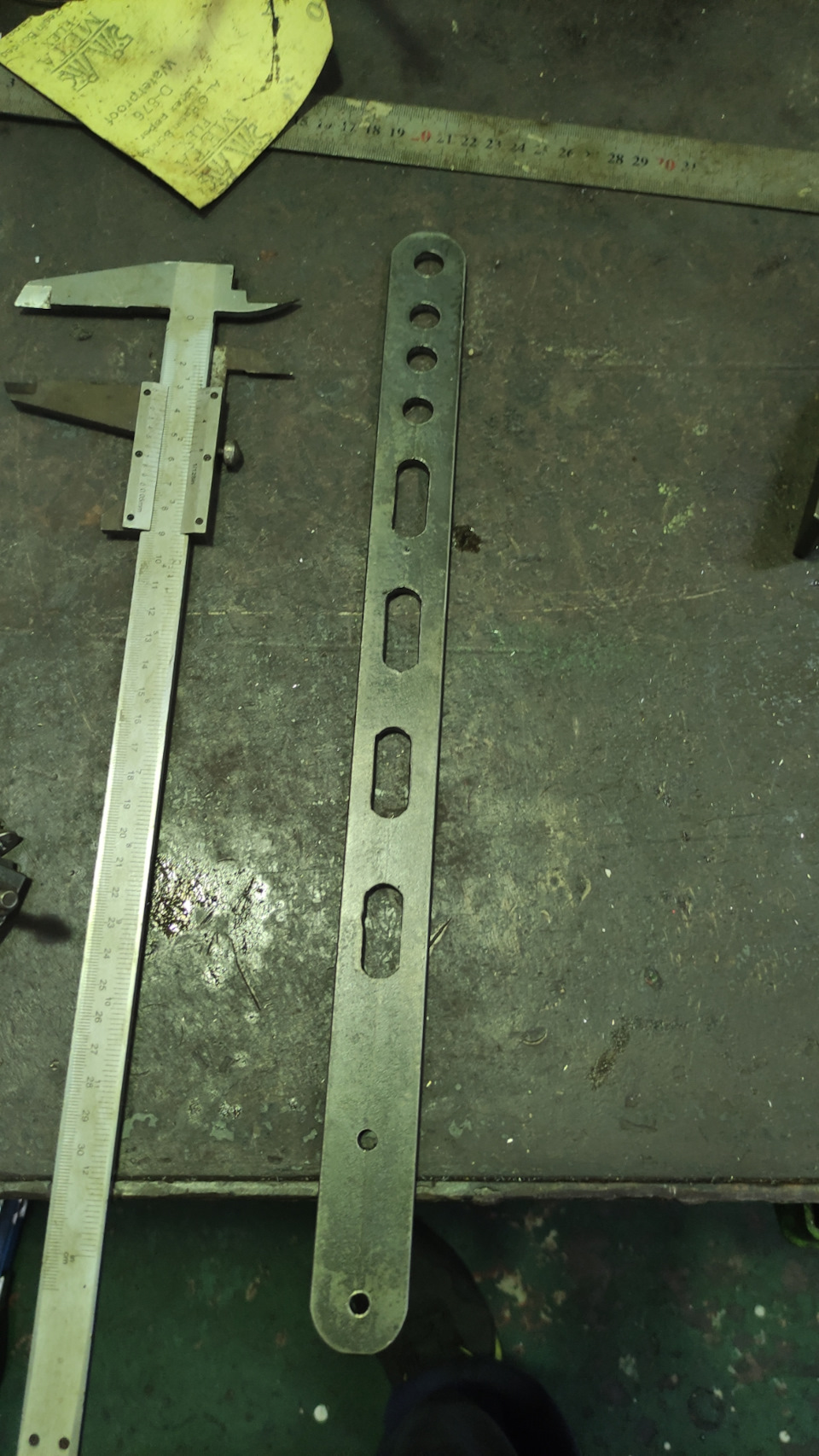

перервами на чай (або хто що любить) вирізаємо всі деталі. Керномнаносимо центри всіх отворів і свердлимо. Я спочатку свердливдрібним свердлом і потім переходив до більшого. Так легко зберегтицентральну вісь. Але, в результаті як я не намагався, все одноідеально рівно не вийшло 😂. Далі шаріжкою я зробив овали. І їй жедоопрацював отвір для ГЦС. Примерка і припасування деталей. Дляцього використав звичайний магніт від динаміка. Для першої моделівийшло в цілому не погано. Назву її GidROPALKA MARK 1😂😜
Далі зварив все до купи. Зварювальний розряд у мене — "поки щотільки вчуся" 😂💪, так що шви вийшли не зовсім естетичними, алевкрай надійними. }l{опство я зачистив турбінкою. Завдання зробитизаводську деталь, як я вже казав, у мене не було. Далі фарбування.Попередньо все знежирив розчинником і розкрив чорною матовоюфарбою. З балончика. Краще звичайно спочатку ґрунт. Але на тоймомент його не було під рукою.

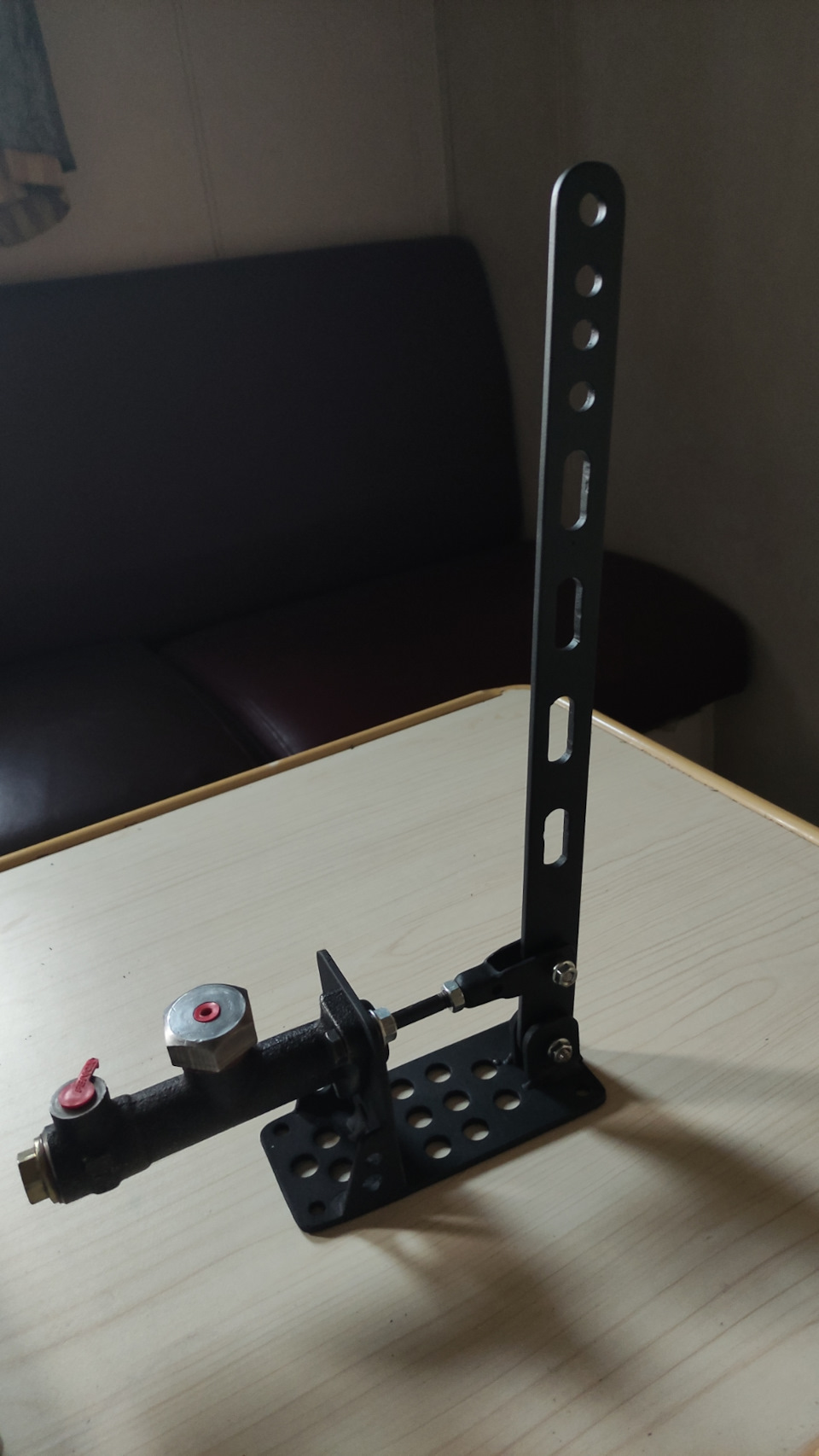

Залишилось прикрутити ГЦС та встановити в тачку.
Креслення з розмірами. Тут, звичайно, все індивідуально і можна всезмінювати і округляти як кому зручно. Думаю, що це ще не останняверсія)
Гідроручник креслення 1
Гідроручник креслення 2
ВІД ПОСИЛАННЯ НА КОРОТКЕ ВІДЕО У ТИКТОК>
vm.tiktok.com/ZMLrg3KwJ/
ДЯКУЮ ВСІХ ЗА УВАГУ! Сподіваюся, ця стаття виявилася комуськорисною! Всім світу та корчі 😜, а також кута та бюджетногодрифту)
Підписуйтесь на мій Інстаграм —instagram.com/oleksiy_rudenko? utm_medium=copy_link
Інстаграм гаража —instagram.com/homemotorsg…live? utm_medium=copy_link
copy_link
ТікТок
vm.tiktok.com/ZMLrsJJhT/
Ще трохи фотоЗапчастини на фото:1212006
