Привіт, представляю 5-й за рахунком запис про ламбо петлі.
частина 1частина 2частина 3частина 4
сьогодні покажу як виготовляти саму горбату і хитру детальконструкції - гусак дверний
за матеріалом
275х205х18
Виготовляю відразу 2 штуки (лівий, правий ідентичні)

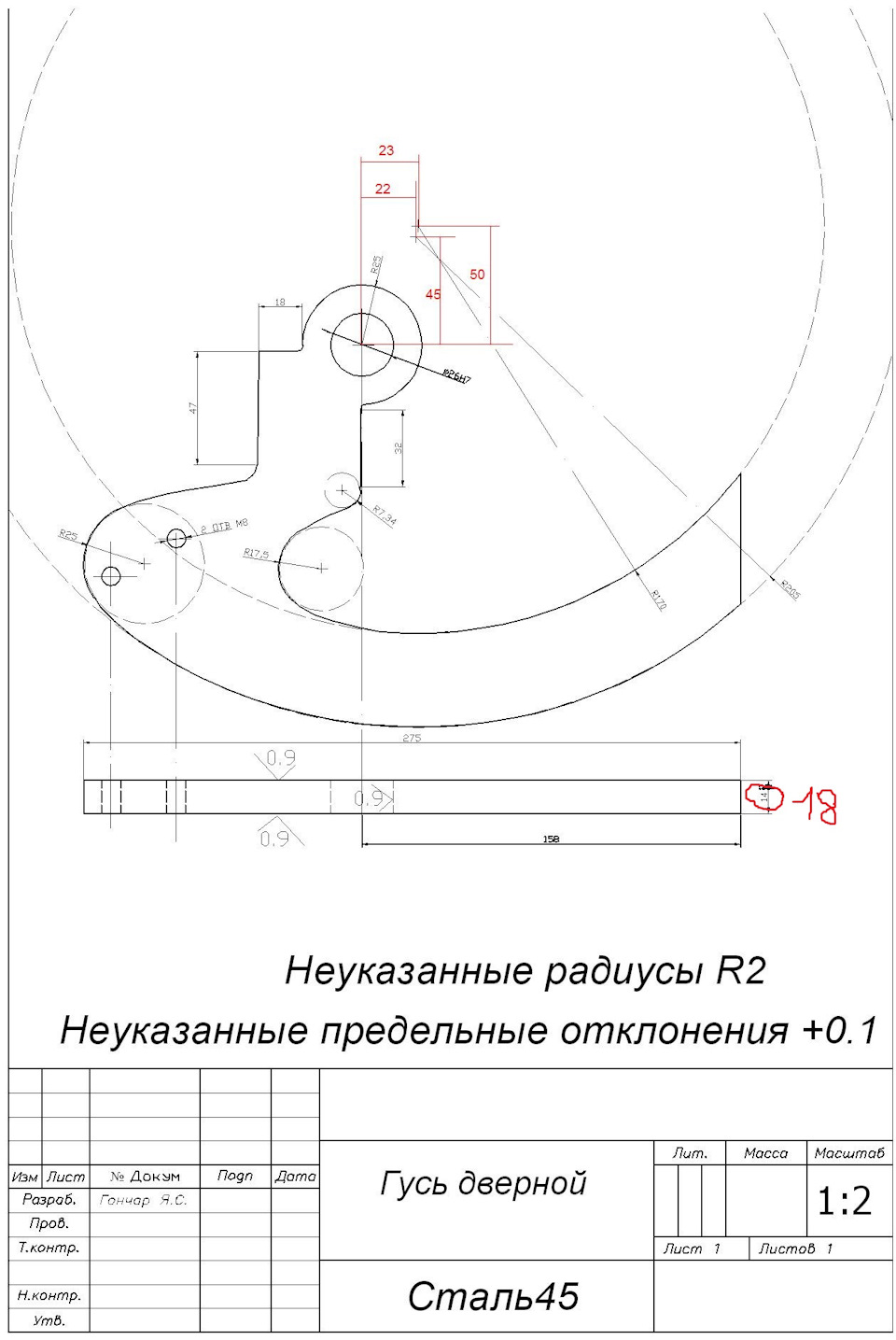

ось креслення

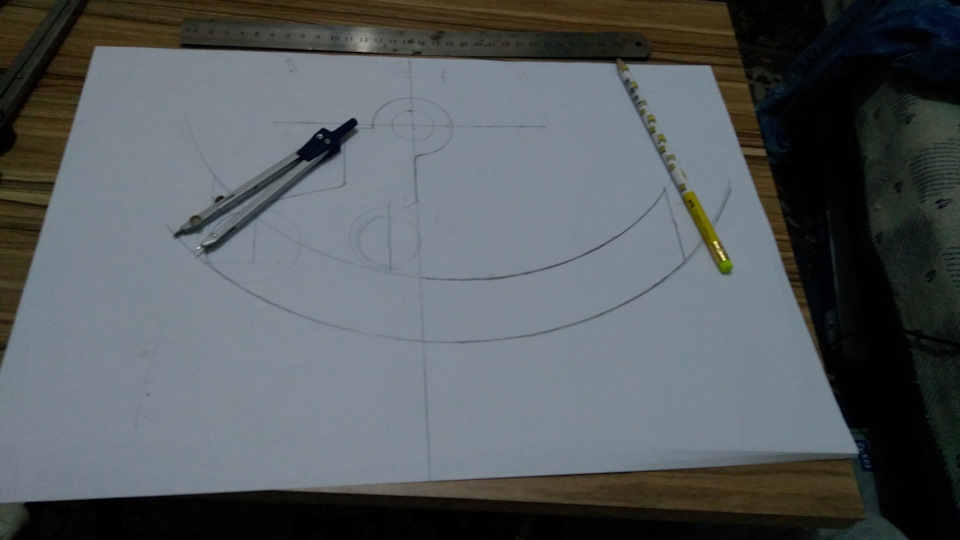

щоб одразу перенести креслення на метал, так що довелося трохивикрутитися. 1
Далі обклеїв лист скотчем з 2х сторін і вирізав виріб законтуром.

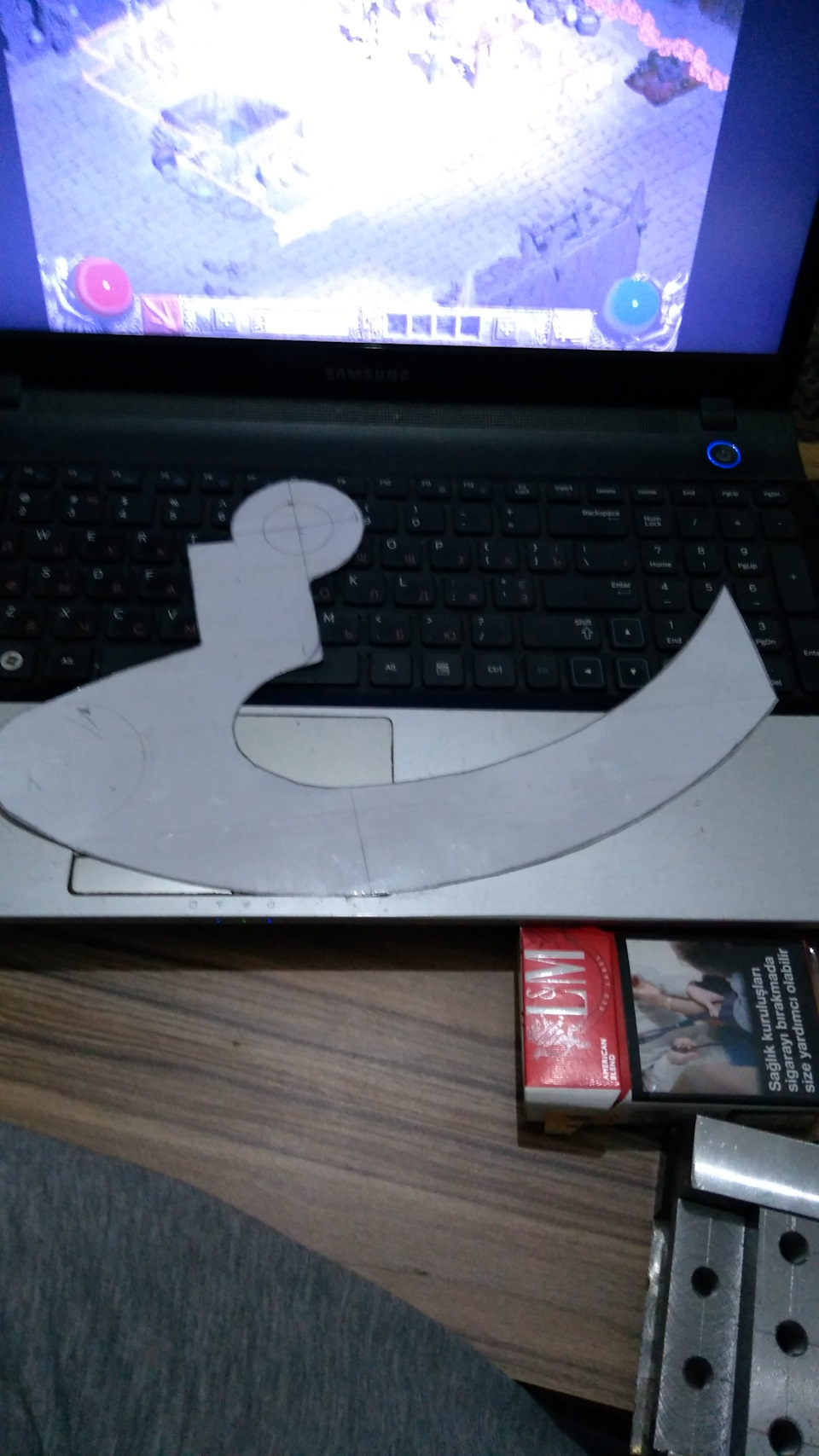

обклеїв скотчем і вирізав

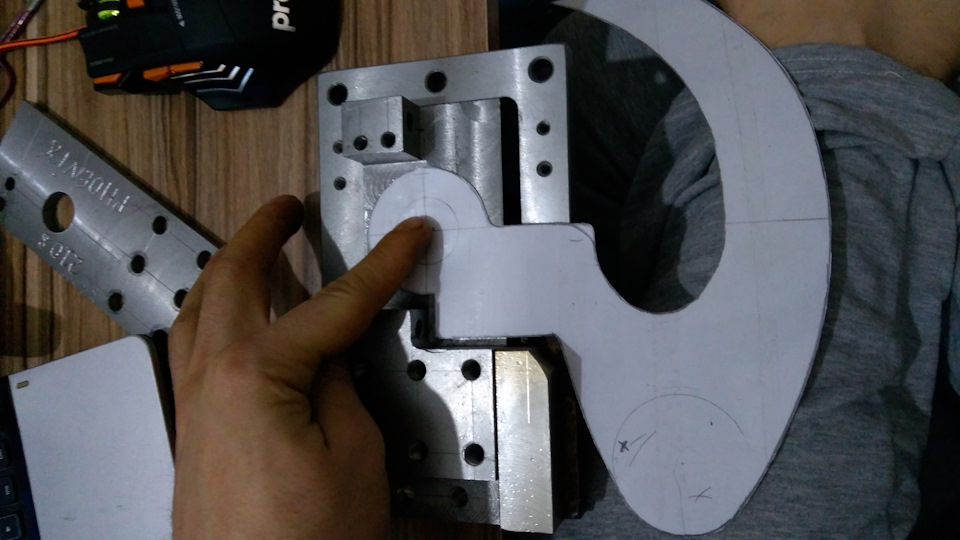

Приміряв на петлях, все сходитися
Далі потягнув цей самопальний шаблончик на роботу.

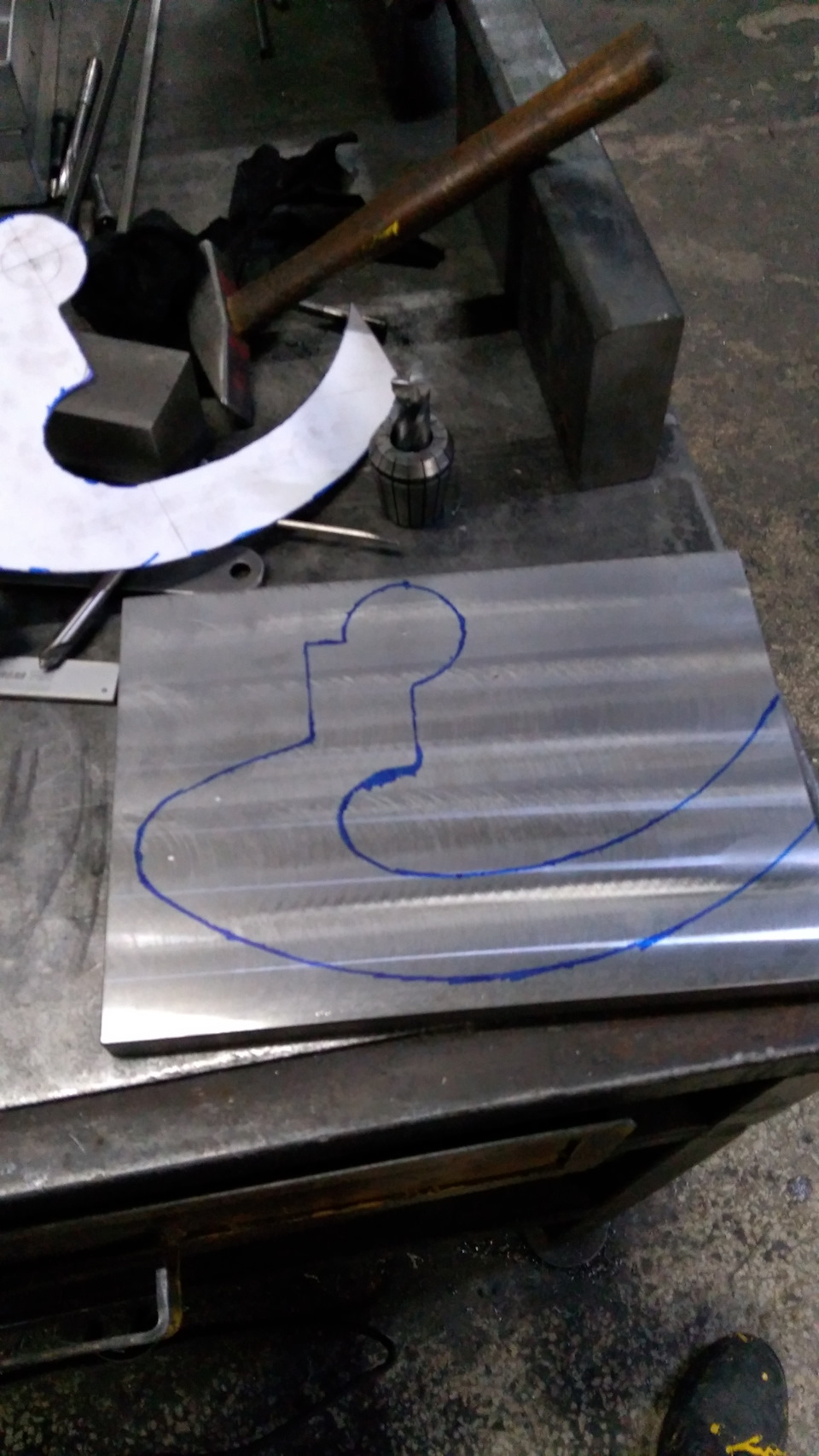

Тупо за фактом обвів контур на металі. На якому я працював, працюєз подачею емульсії, то намальований контур стерся б.
Надрапав гравером контури. Затискаємо деталь і вирізаємоцентральний отвір під підшипник Далі почав висвердлювати деталь зболванки, залишаючи невеликі пропуски щоб залізяка не розвалиласяраніше часу.
прям як картинки на папері вирізати
в результаті отримуємо ось таку деталь з набору юногомоделіста))
Після цього зрізав перемички болгаркою.
груба заготівля
Всі нерівності (зуб'я) зрізав болгаркою з пелюстковим колом, просвердлив отвори і нарізав різьблення під газові упори. Товщина18мм підсумковий результат
всім світ






Коментарі2
Скільки ж ти часу витратив на виготовлення гусака у такий спосіб. До порівняння я на плазмі за 2 хв вирізав, і + 30 хв на створення електронного креслення та програми ЧПУ.
Плазма це звичайно круто, але не всім дано таке технічне оснащення, ми з простих, все ручками та на око, деякі я бачив ламбо двері з дверних завіс варять)) а за часом десь годину на 1 штуку
