ч72.1 установка приборной панели 1118 в 2108

Здравствуйте друзья.У меня новая тюнячка))
Так що маємо. І хоча я намагався мудрити і тюнінгувати стокприладку, але вона як була просто цегляною так їй і залишалася. Астоячи в торпеді форда взагалі виглядала як не пришій кобиліхвіст.

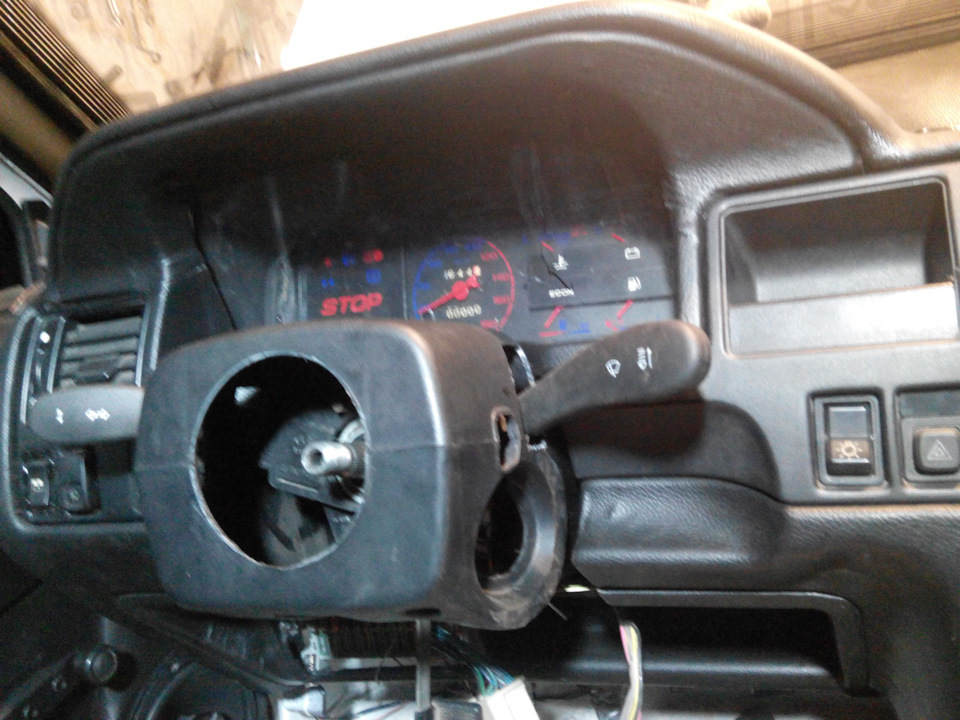

Набридла ця приладка
Взагалі захотілося чайво то по сучасніше. br> Покопавшись втырнетах нашел только разбросанные и не полные осколки инфы . Решилзапилить четкий гайд по установке приборной панели 1118 на 2108карб.
Ну погнали.
Первым делом определимся с списком запчастей
Нам необхідно
-Щиток приладів
-Фішка щитка приладів (аБО idE Кабель комп'ютера
-Датчик швидкості 2110 (6 імпульсів)
-Фішка датчика швидкості (підходить так само фішка датчикахолу)
-Датчик температури навколишнього повітря
-Фішка датчика навколишнього повітря
-Подрульовий перемикач 1118 з кнопками управління бк

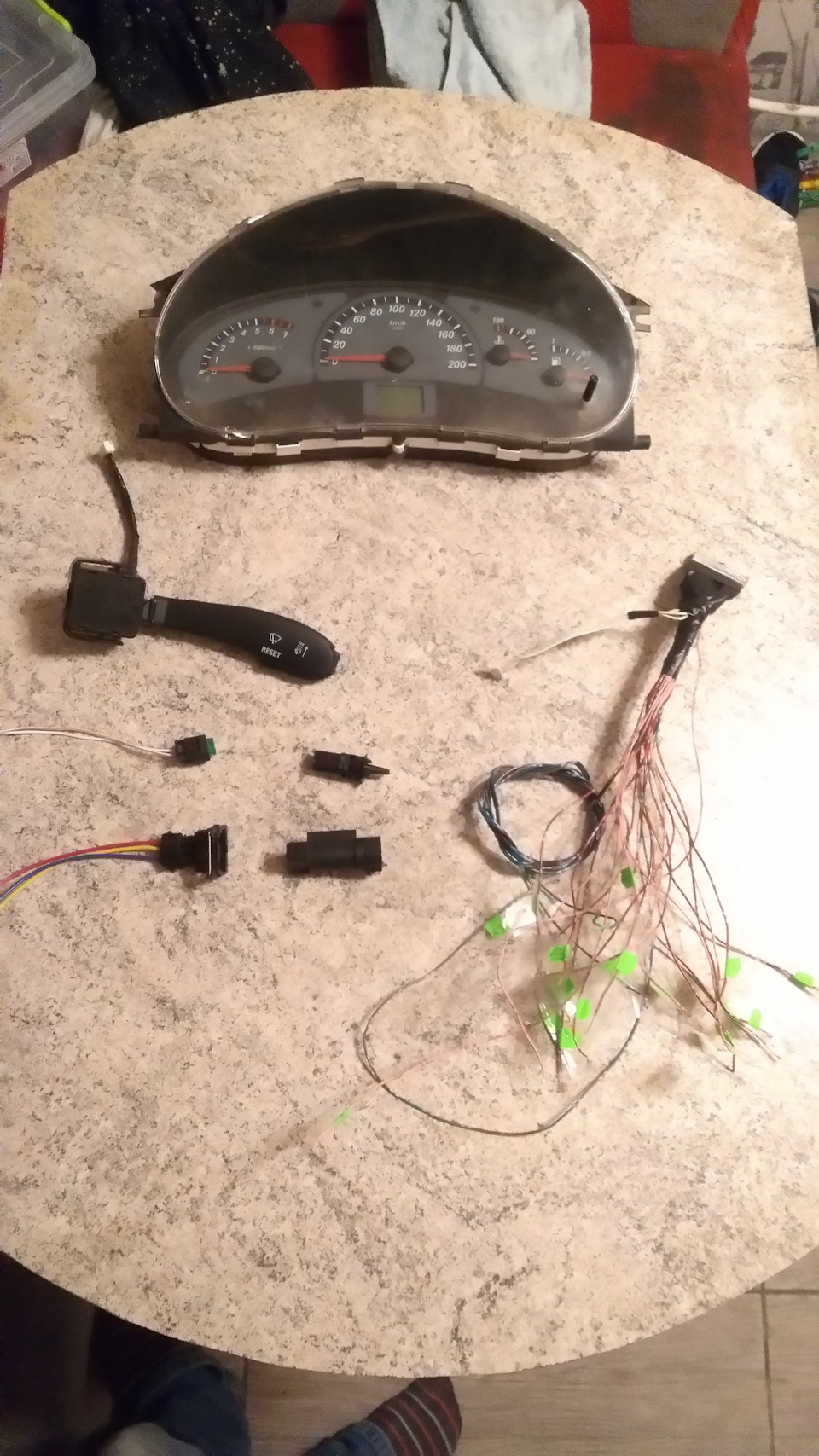

Ось так виглядає все необхідне для встановлення

Отже тепер пройдемося по збиранню та установці
Якщо вам пощастило знайти штекер приладки, то ви БОх і можетерозводити дроти.

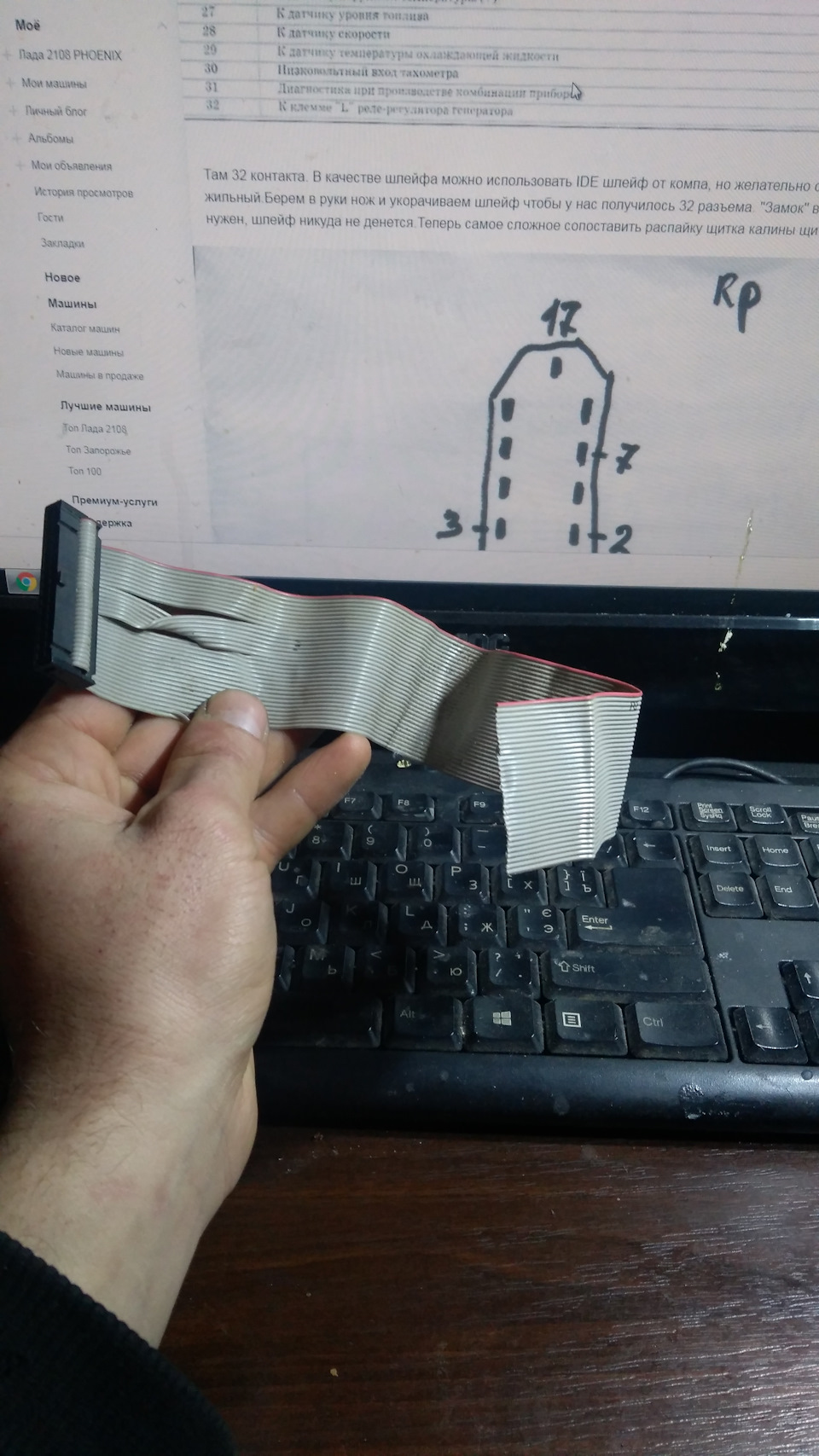

Мені не пощастило. Беремо idE Кабель комп'ютера. І починаємо йогокришити.

Стандартний кабель дискетних приводів, дисководів і т.Д.
1-16 контакт і 17-32 контакт.

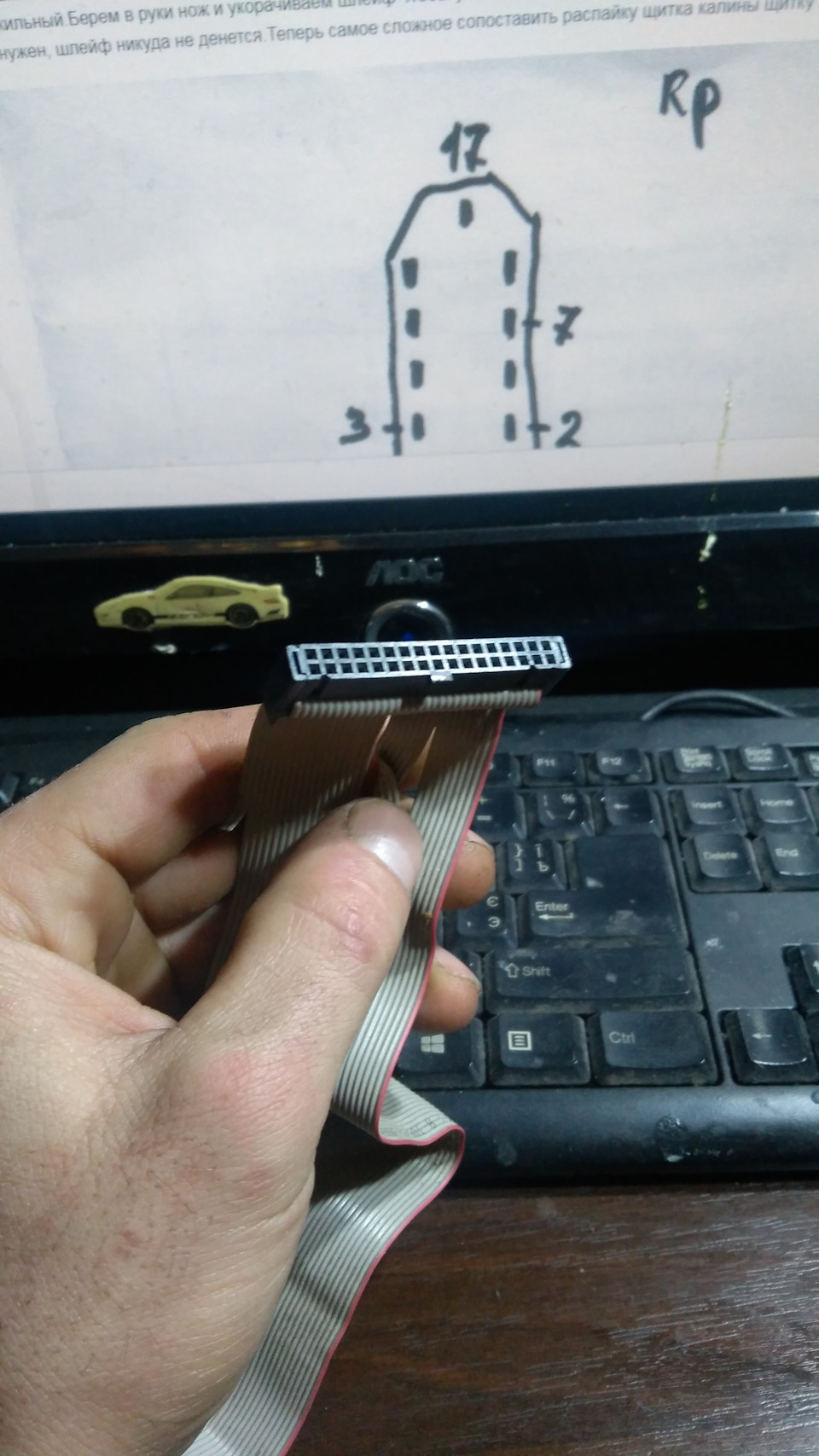

На кінці Ide Кабелю ми маємо один суцільний ряд, і розпинування унього виходить таке (зліва-направо)
17-1-18-2-19-3-20-4-21-5-22-6-23-7-24-8-25-9-26-10-27-11-28-12-29-13-30-14-31-15-32-16
Далі почав розпускати шлейф, і розбиратися що куди працює
тиск дротів
Визначав який пін по чому працює (+ або-), нумерував іпідписував.
Розібрався що куди і як
Попередня перевірка

Не буду описувати як я іпався, просто скину просту табличку)) )

Че куди і як працює)))

Далі за місцем вирішив підключити підрульовий перемикач .
Принцип роботи простий.4 проводи, 1 маса і 3 дроти в приборку.Кнопки просто подають загальну масу до потрібних дротів. Визначивметодом тику
Масу взяв зі шлейфу і вичулив з'єднання за допомогою якоїсь клемистарого лампового телевізора)))

Підключення підрульового

Далі заізолював початок шлейфу

Шлейф з фішкою підрульового
Подрулевий з фішкою
До речі хочу сказати що підрульовий перемикач потрібен дляуправління та перемикання режимів БК (екранчика) В принципі можнаїздити і без нього, але тоді багато функцій буде недоступно. Осьтакий диво юдо шлейф вийшов у результаті На цьому з підготовкивсе))) далі можна переходити до установки.
У принципі як показала практика, каліновська приладка дружить зпроводкою 08 дуже добре.
Старе та нове

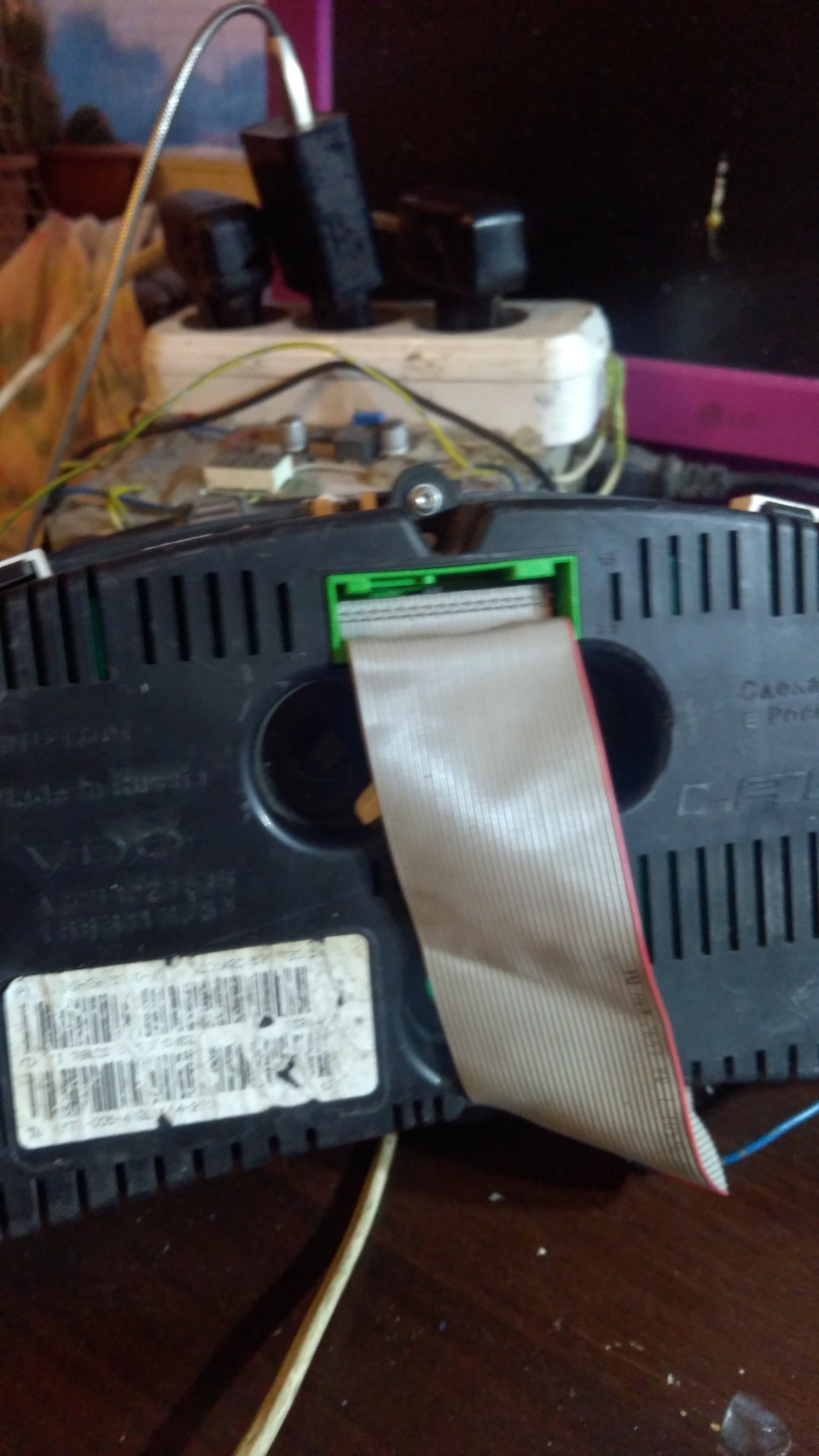

Прикладка нової приладки
< p>
Для зручності монтажу зняв все що заважає (прибирання, кермо, кожухи, підрульові і тд)
Проводи прикручував до проводів колодок (без будь-яких перехідниківі тд, фішки 08 не чіпав, таким чином спокійно можна повернутися доприладки 08)

Далі розібрався з підключенням проводів під торпедою
Завдяки одному з коментарів залишеному багато років тому на драйвіхлопцеві kulibin-82< /span>
Знайшов правильну розпинування фішок 2108 низька панель, карбюратор.

Все зазначено правильно

Розключаємо наші дроти до потрібних пін.< br/>
Крім фішок нам ще необхідно взяти :
-Постійний + ( я Взяв з харчування прикурювача)
++ моргаючий плюс на повороти лівого і правого ( такі є в фішціпідрульового перемикача)
Після всіх маніпуляцій у нас залишається 4 дроти які потрібновитягнути під капот і там їх розключити.
Так як настав ліміт фото, то продовжу в наступному записі.
>

Результат підключення до підторпедної проводки

На цьому поки що все, всім бобра і повних баків.

Усім миру та компресії))< br>
