Продовжую запис по встановленню приладки VDO 1118 в автомобіль ваз2108 (карб)
Перша частина тут
На цьому етапі пересуваємося під капот.
/>
В першу чергу необхідно позбутися парочки запчастин які тепер стализайвими, а саме.

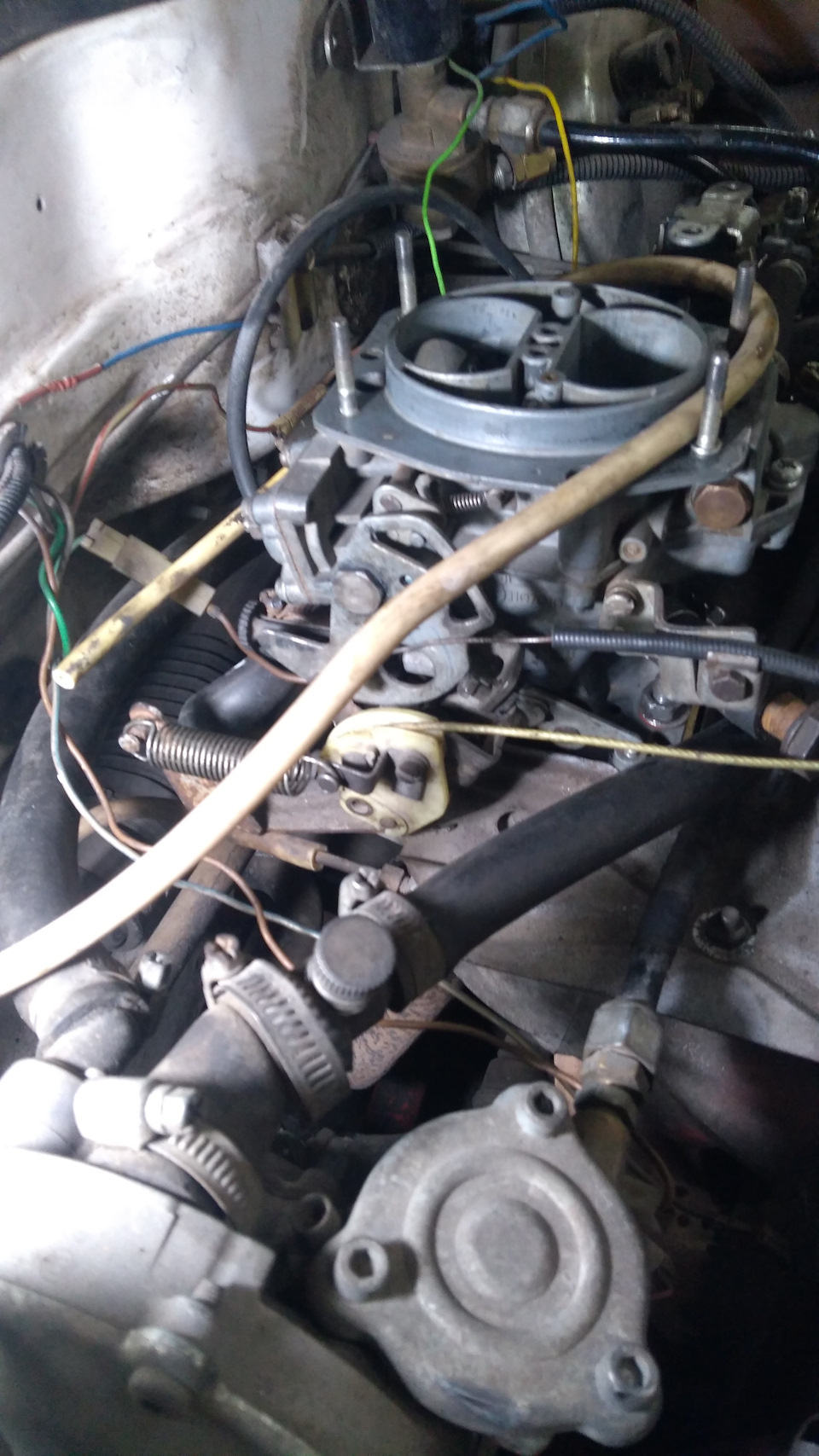

Видаляємо і глушимо трубку вакуумного економетра.
Видаляємо шланг економетра, що йде від впускного колектора доприладової панелі.
Порожній штуцер залишати не можна, так як це порушитьсумішоутворення. >

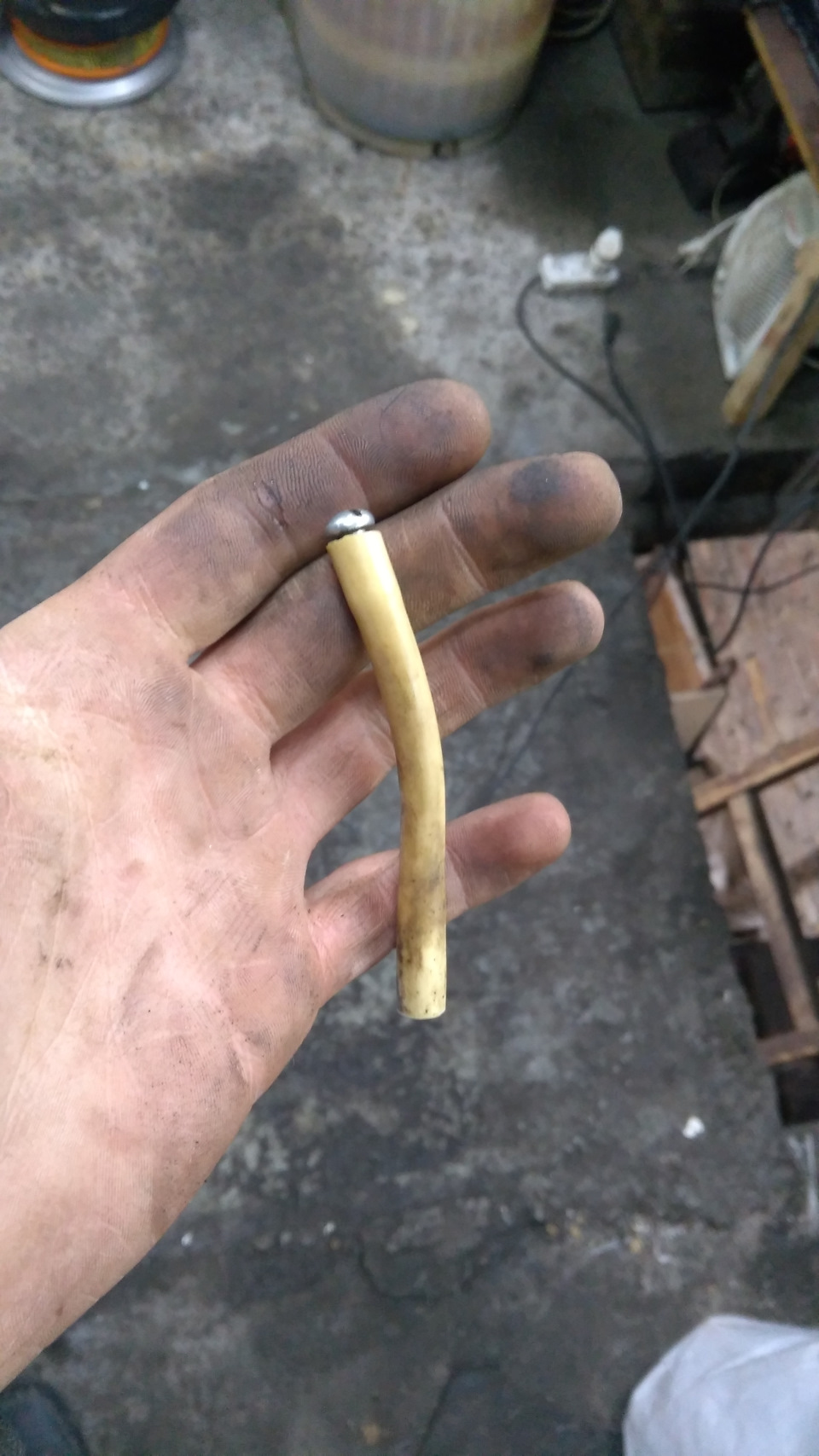

Наділ на штуцер шматок шланга, заглушивши його гвинтом М5) просто іефективно

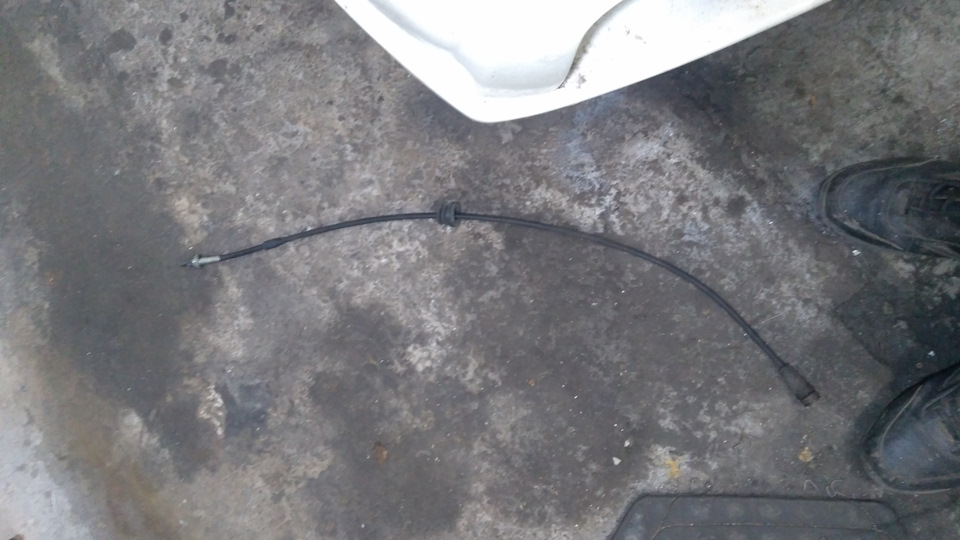

У других позбавляємося ще однієї непотрібної речі, а саме, вбрухт йде трос спідометра.
< /

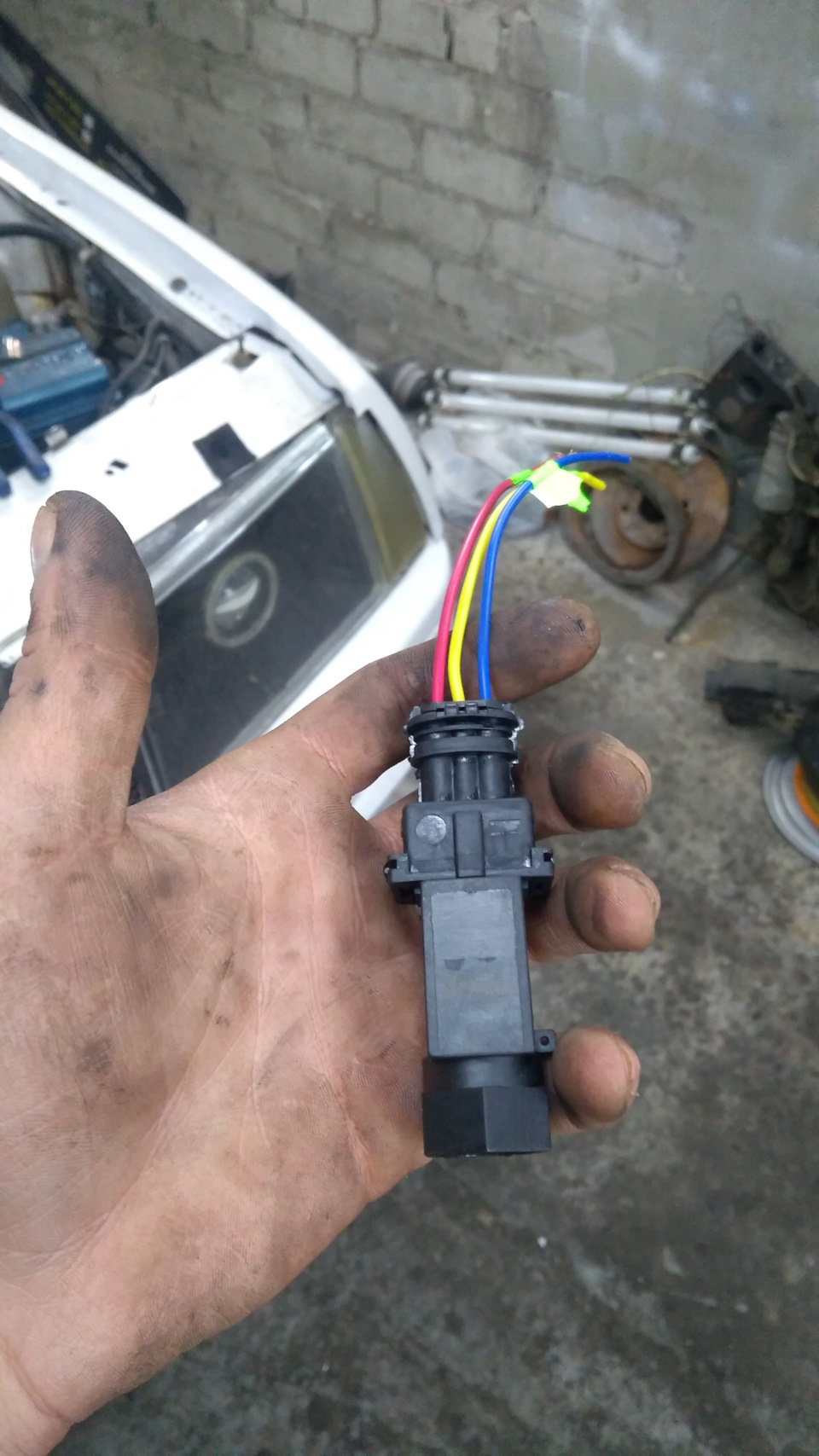

Трос спідометра тепер не потрібен, прощай., накручуємо на місцетроса спідометра

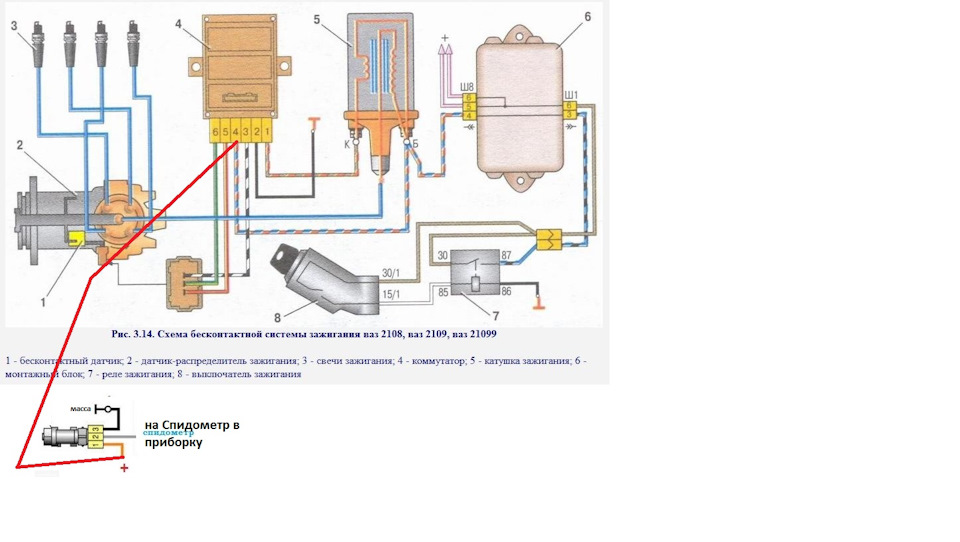

Датчик потрібно підключити.
На цьому по спідометру все
Наступним встановлюю датчик температури навколишнього повітря.
Конструктивно він розрахований на те щоб ділитися в отворі12мм.
Встановив на телевізорі, в районі лівої фари
Все просто, свердлимо отвір 12 мм і вставляємо в нього датчик
Вигляд ближче( чорна піпка це і є датчик)
< p>
Підключається до 2м проводам, що йдуть від приладки
За датчиком повітря все.
Останнім етапом йде підключення тахометра, тут все просто.
Провід від прибирання кидаємо на клему До котушки запалювання.
По проводці все)))
і останнім для мене етапом, було впихування калиновської приладки, у вісімку, в торпеду Ford)))
/>
Той ще геморойчик я вам скажу.
Калинівська приладка за розміром трохи більше отвору в торпеді, тому довелося у неї відгризти всі вуха кріплення
Після відгризання вух, прибирання провалилася всередину, поконтурах есесна не сходитися Придумав склеїти приладку (жовте) зкозирком торпеди (червоне) а щілини (біле), що залишилися, закритидрібноворсовим карпетом.
Фото робив уже на вулиці в напівтемряві, але виглядає в принципідуже навіть добре
Вигляд спереду
Мені подобатися
На цьому в принципі і все, всі лампочки пімпочки працюють.
Порушення на генератор подається, тахометр показує правильно, датчик повітря і спідометр показують теж вірно. Пів бака бензину, просто їжджу весь час на газу))
Загалом доопрацювання вийшло дуже корисним і класним, задоволенийяк слон.
На цьому у мене все, тицяємо пальці І підписуємося, попереду будеще багато цікавого)))
Усім бобра та компресії)))
