А саме.
У моїй машині встановлена чудова магнітола Kenwood KDC-W4141.
Апарат дуже пристойний (за свої гроші)
має хороше звучання і якість.
АЛЕ, у плані відтворення джерел звуку ми маємо наступне.
CD- про боже це не зручно, так і ще на роздовбаній дорозізапинається
Радіо- Про боже там же слухати нічого
Aux-Прикольно, зручно, але проводи бррррр.
Usb-ні, не чув Коротше кажучи в основному я слухаю музику через auxз телефону, це і зручно і практично. Але ось в певний момент язрозумів що шнур мене бісить і вирішив додати в магнітолу більшепрактичний спосіб передачі звуку.

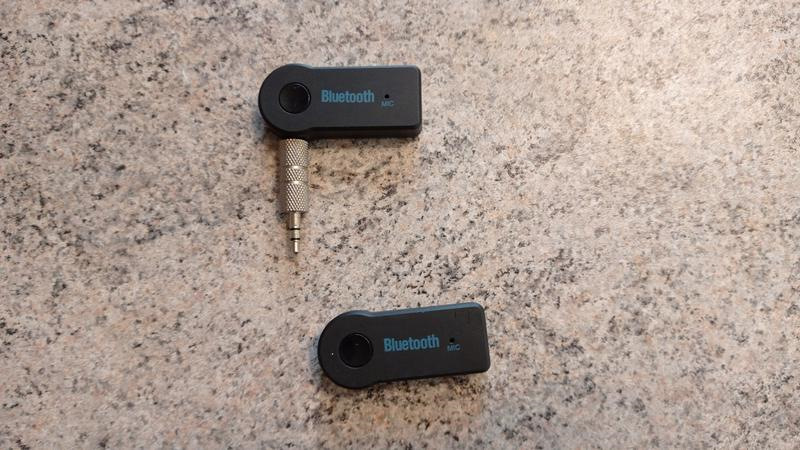

Першим етапом у житті була покупка bluetooth адаптера
Ось такий капелюх за 100 грн
Але покатавшись з ним я зрозумів що;
-якість передачі звуку не ідеально
-акб який потрібно заряджати (привіт ще один провід)
-він сильно стирчить з магнітоли.
/>

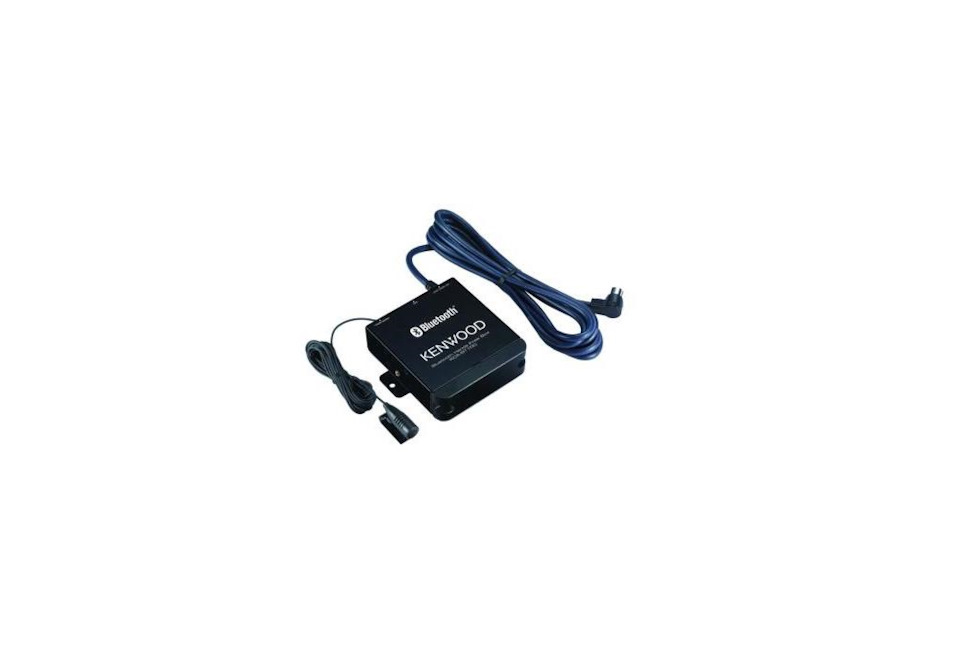

Почухав ріпу, поліз в інтернет. І дізнався що у моєї магнітоли єзаводська функція підключення bluetooth. Потрібно тільки купититакий капелюх, який ніхто не продає. Айфони і айподи.
Як це мило, мені, користувачу андроїда.
Взагалі відкинув я цю ідею і вирішив просто вбудувати bluetooth вмагнітолу.
Для цього мені потрібно.

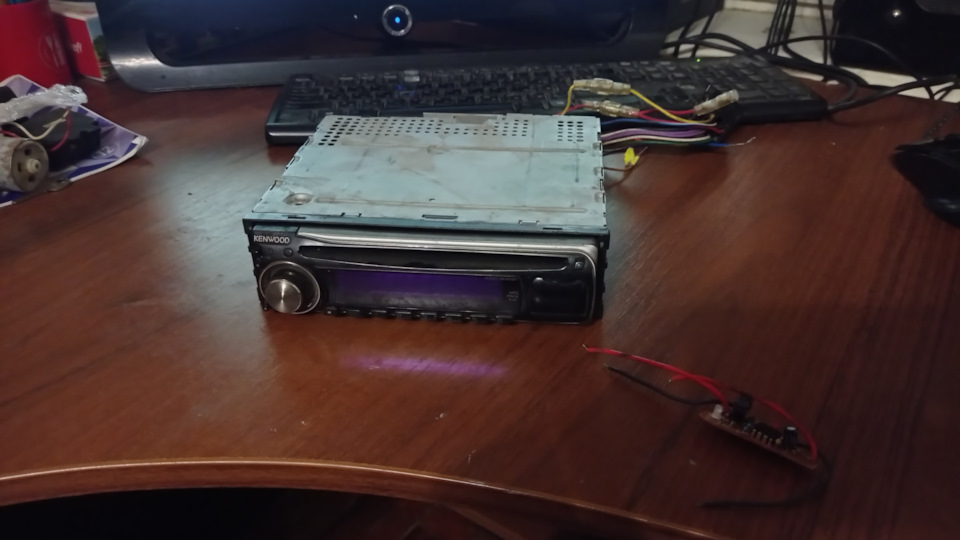

Автомагнітола Kenwood KDC-W4141 адин штука

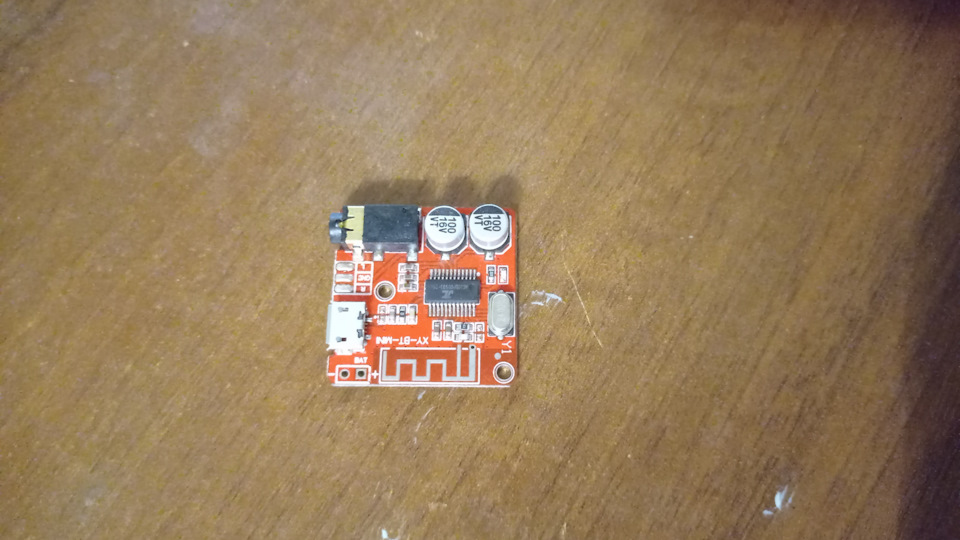

Аудіо модуль XY-BT-Mini Bluetooth адин штука ціна 60 грн/2долара

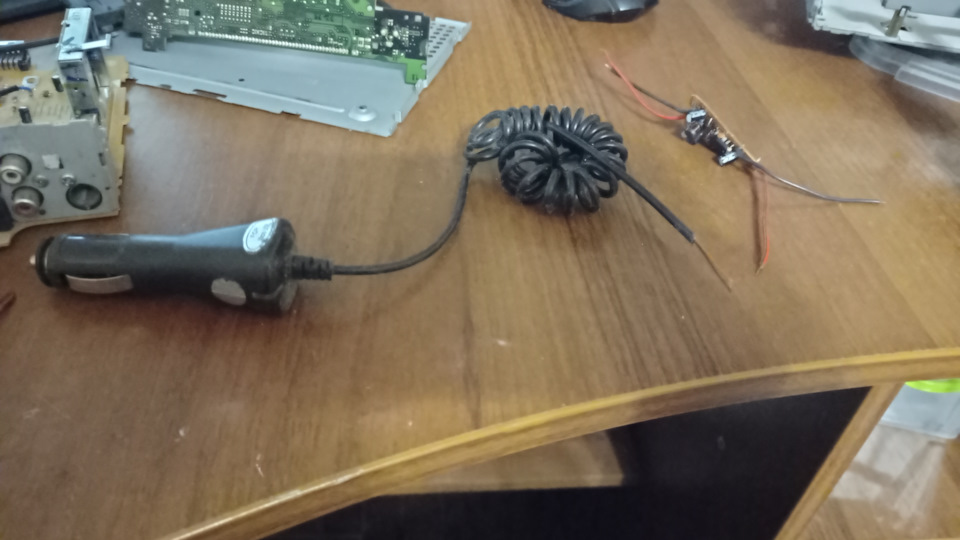

Блок живлення від якоїсь старої зарядки, і дроти від нього ж
Перетворення 12в на 5в
На цьому в принципі і все.
Розкриваємо магнітолу і шукаємо місце для монтажу.
Після розбираємо магнітолу повністю. Першою думкою було - звідкивзяти сигнал для модуля? Є начебто позаду спец роз'єм магнітоли алея так і не зрозумів звідки там брати сигнал. В інтернеті бачив щотуди ще потрібно перемички кидати, взагалі занадто складно ізадумано.
Теоретично аудіовхід є в цьому круглому роз'ємі, на які піни занього відповідають я так і не зрозумів.
З огляду на мої знання в електроніці я вирішив не розумніти іприєднатися прямо до фронтального AUX/
Беремо плату передньої панельки
Три тоненькі проводочки
І тупо припаюємо ззаду до ніг фронтального аух
Пробив у панельці дірку, вивів провід і зафіксував термоклеєм. Так, при такому монтажі губиться можливість зняти панельку магнітоли (висітиме на проводах) але і фіг з нимм, я все одно її ніколи незнімав. Далі переходимо до харчування. Харчування я взяв прямо відосновної фішки проводів, просто припаявся зсередини до маси тапроводу, що подає живлення на підсилювач після включення (синій)
Припаяв блок живлення до пін
Припаяв модуль Bluetooth до блоку живлення
Ось так це виглядає
Заізолював, просто змотавши модулі ізолентою
Припаяв дроти Aux до модуля, перевірив працездатність.
Після того як все запрацювало, уклав модулі, зібрав магнітолуІІІІІІ.
Тепер у мене є в магнітолі вбудований Bluetooth без проводів, таіншої лабуди. Модуль не має жодних кнопок, тому немає необхідностідо доступу до нього. Включається разом з магнітолою і переходить врежим пошуку, так як мій телефон має пару з ним, то відразупідключається до смартфона. І звичайним шнурком .
Польові випробування показали стабільну передачу звуку на відстані7-10 метрів від авто.
Взагалі доробка як для мене дуже прикольна. Тепер лише неможливістьзняти передню панель. Але для мене це не проблема.
на Це все))))
Дякую за увагу, всім удачі
"просто припаявся зсередини до маси і проводу, що подає живлення напідсилювач після включення (синій)
Припаяв блок живлення до пін
Припаяв модуль Bluetooth до блоку живлення
Ось так це виглядає
Заізолював, просто змотавши модулі ізолентою
Припаяв дроти Aux до модуля, перевірив працездатність.
Після того як все запрацювало, уклав модулі, зібрав магнітолуииииииии.
Тепер у мене є в магнітолі вбудований Bluetooth без проводів, таіншої лабуди. Модуль не має жодних кнопок, тому немає необхідностідо доступу до нього. Включається разом з магнітолою і переходить врежим пошуку, так як мій телефон має пару з ним, то відразупідключається до смартфона. І звичайним шнурком .
Польові випробування показали стабільну передачу звуку на відстані7-10 метрів від авто.
Взагалі доробка як для мене дуже прикольна. Тепер лише неможливістьзняти передню панель. Але для мене це не проблема.
на Це все))))
Дякую за увагу, всім удачі
"просто припаявся зсередини до маси і проводу, що подає живлення напідсилювач після включення (синій)
Припаяв блок живлення до пін
Припаяв модуль Bluetooth до блоку живлення
Ось так це виглядає
Заізолював, просто змотавши модулі ізолентою
Припаяв дроти Aux до модуля, перевірив працездатність.
Після того як все запрацювало, уклав модулі, зібрав магнітолуииииииии.
Тепер у мене є в магнітолі вбудований Bluetooth без проводів, таіншої лабуди. Модуль не має жодних кнопок, тому немає необхідностідо доступу до нього. Включається разом з магнітолою і переходить врежим пошуку, так як мій телефон має пару з ним, то відразупідключається до смартфона. І звичайним шнурком .
Польові випробування показали стабільну передачу звуку на відстані7-10 метрів від авто.
Взагалі доробка як для мене дуже прикольна. Тепер лише неможливістьзняти передню панель. Але для мене це не проблема.
на Це все))))
Дякую за увагу, всім удачі
Коментарі9
чому підпаювався кпанелі? адже всі ці контакти є на загальній платі!
я не електронник і не знаю, де їх шукати
Красавчик я все не ризикну так зробити, на всі мафони у яких аукс можна так зробити
можна так зробити навіть якщо ауксу немає (але не всім)
таке можна зробити на всі мафони, там де немає аукса, підключаєшся на вхід CD/TAPE і все.
Тож робив зі своєю впровадження) У тебе коли звук на всю включаєш їсти перешкоди?
перешкод немає
Ну ти голова. Треба повторювати терміново.
дякую
