10.02.2020 У зв'язку з роботою з проводкою машин з'явиласянеобхідність у світлодіодній контрольці, бо звичайна в слаботочнихланцюгах на жопу може посадити якусь приблуду. У гаражі, а друга увалізі на виїзд, але ціни звичайно ядрений-корінь 300 грн за штуку, порився в інеті, попитав у друзів електриків схему контрольки івирішив робити своїми руками.

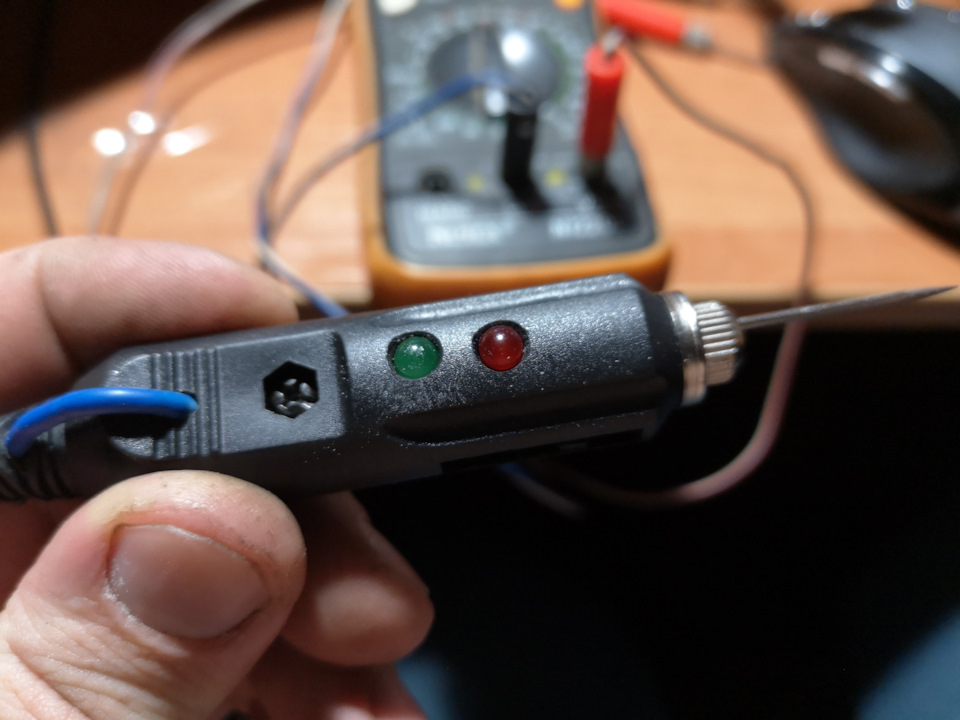

Зайняла робота близько 3-х годин, але зробив дві контрольки і всещо мені треба було обійшлося в 150 грн (! за дві! ) І так, якщо наплюс крокодил контрольки поставити і доторкнутися щупом до дроту деє маса, горітиме зелений світлодіод, а якщо на масу крокодил, ащупом у плюс ткнути, то горітиме червоний світлодіод.
Коментарі5
Також така була, тільки я робив із прозорої індикаторної викрутки), але потім десь проебал її.
А схема де?
Наскільки я зрозумів, є щупи 1 і 2.1-резистор-світлодіод зелений-22-резистор-світлодіод червоний-1.Якщо один із світлодіодів не горить, його висновки поміняти місцями потрібно. І все.
їх багато фото схем додам сьогодні
сьогодні вкину
