Усім знову привіт!
1
Зробивши розпірку на задніх склянках і не закінчивши її до кінця, довелося поїздити так пару тижнів і нарешті руки дійшли дозавершення.
Спочатку планував робити трикутниками, але хотів щоб навантаженняна вертикальні частини склянок стало менше і тому було вирішеноробити телевізором з трикутниками.Чому не хрест? дуже жорстко буде, та воно буде жорстко, але сенсу не бачу, там немає такихнавантажень, та й хотів щоб труби не перетиналися, адже цетовщина)))) Якщо хтось хоче, то прорахуйте навантаження ферми.

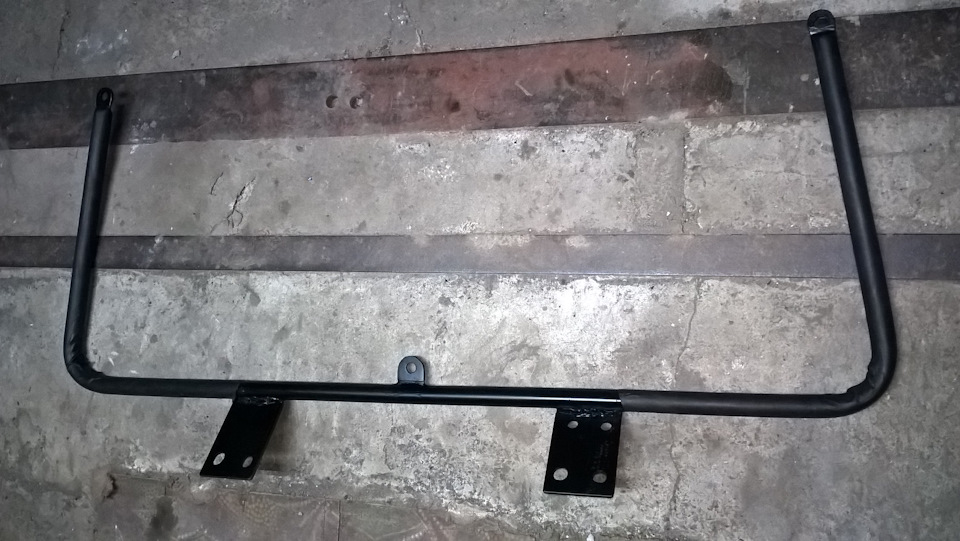

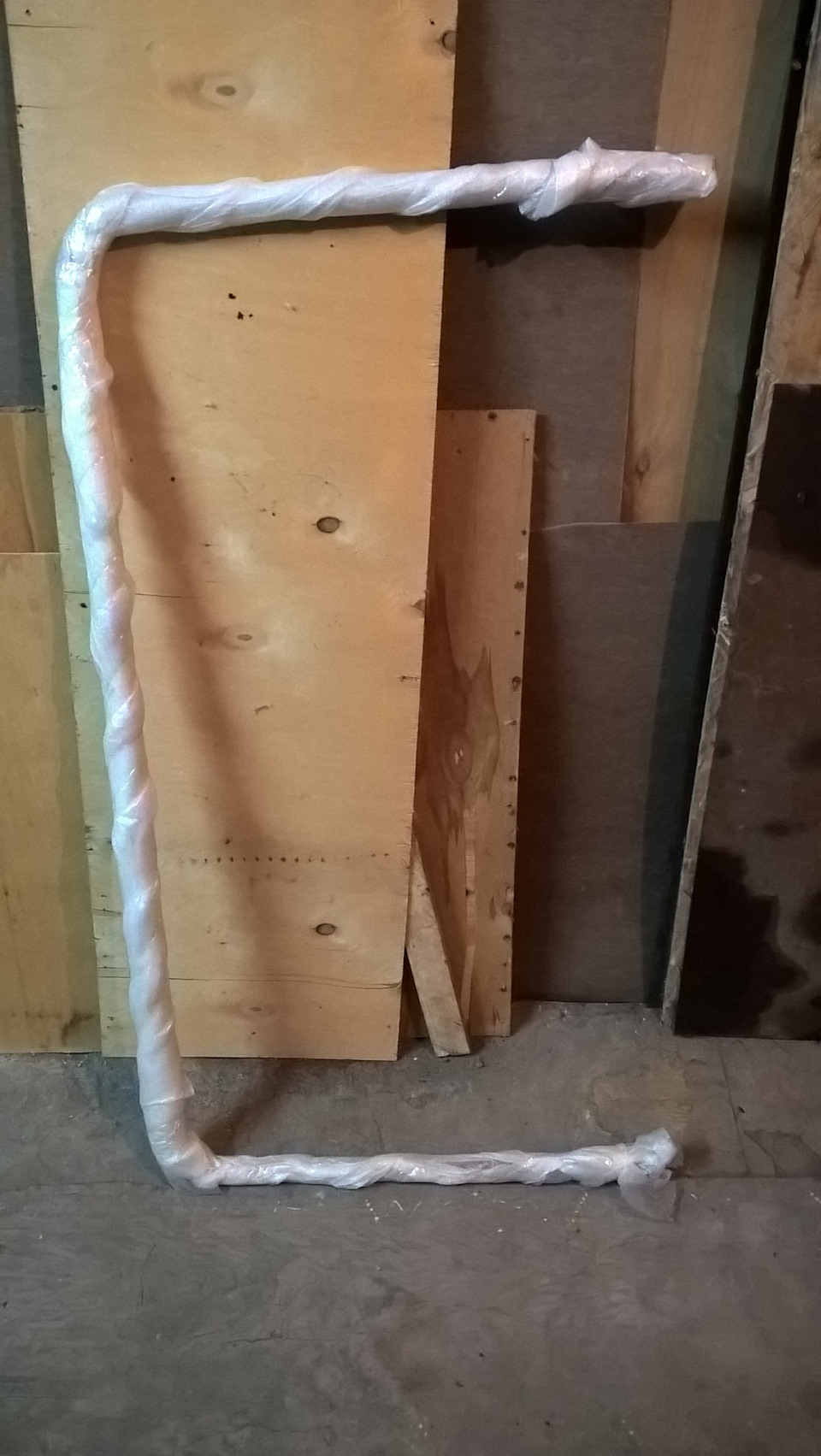

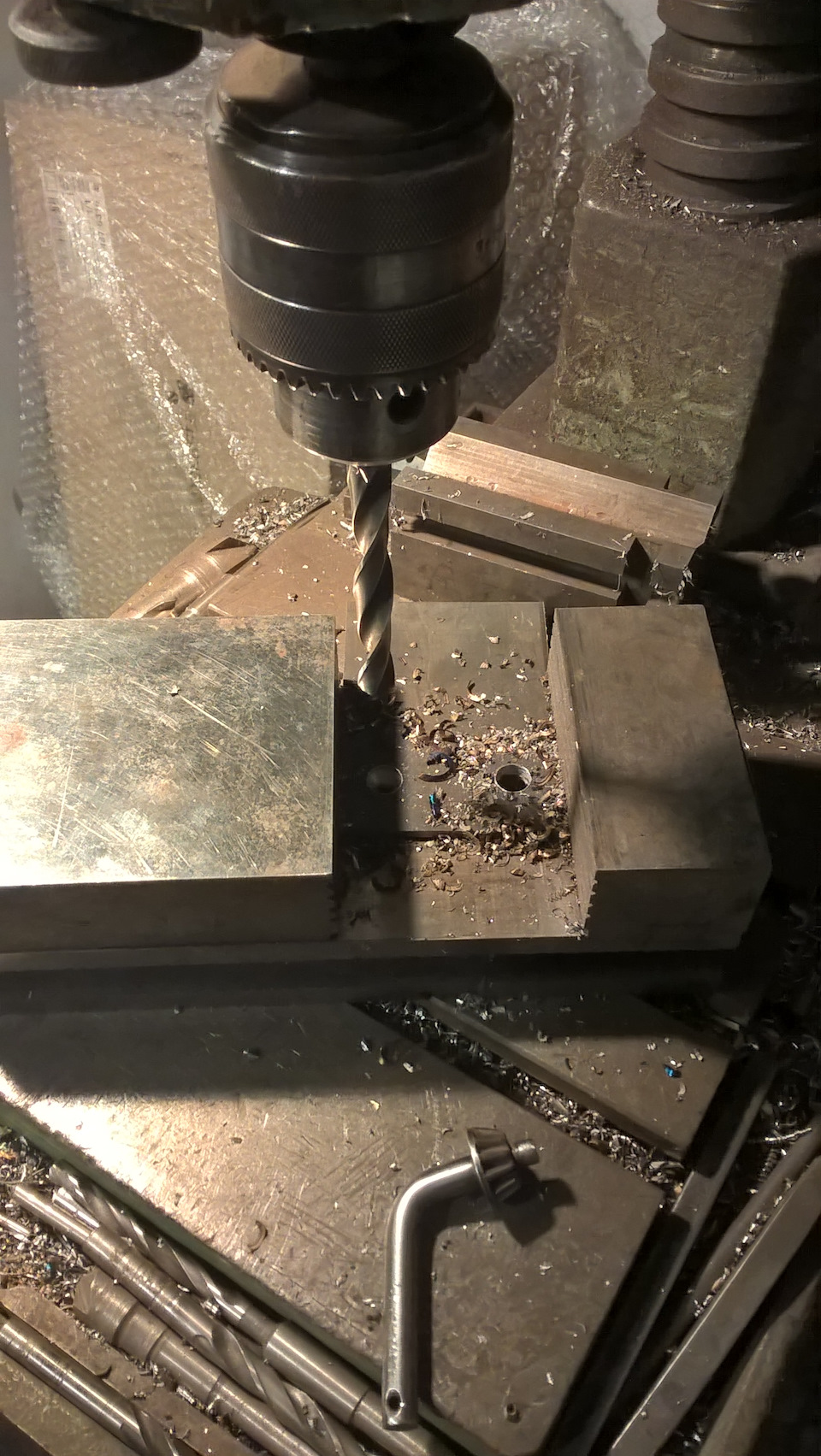

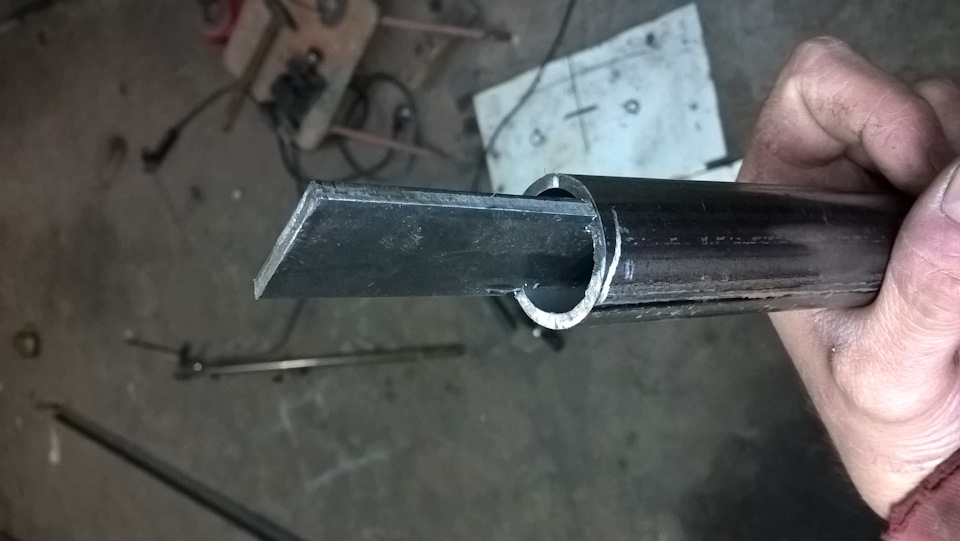

> На нижню частину розпірки було куплено 2 метри підлогу дюймовоїтруби (22 мм зовнішній діаметр).На трубогібу зігнули її літерою "п". Металу товщиною 5 мм.Прикручується на 4 болти (замістьременів).По центру "пешки" врізана і обварена пластина 5 мм длякріплення косих розпірок. Отвори під болти М12. Після їївстановлення чесно кажучи нічого не відчув, але те й правильно, адже вона має працювати з косими. Ось відео:На косі трикутникатруба як і на верхній розпірці 3/4 (27 мм зовнішній діаметр).Приварені гайки та згони ( рульова таврія ), на кінцях врізав вухаз 5 мм пластин. Все це обварено та зачищено. Отвори під болти М12.Після установки косих стало жорсткіше, але якось незрозуміло.Відео:

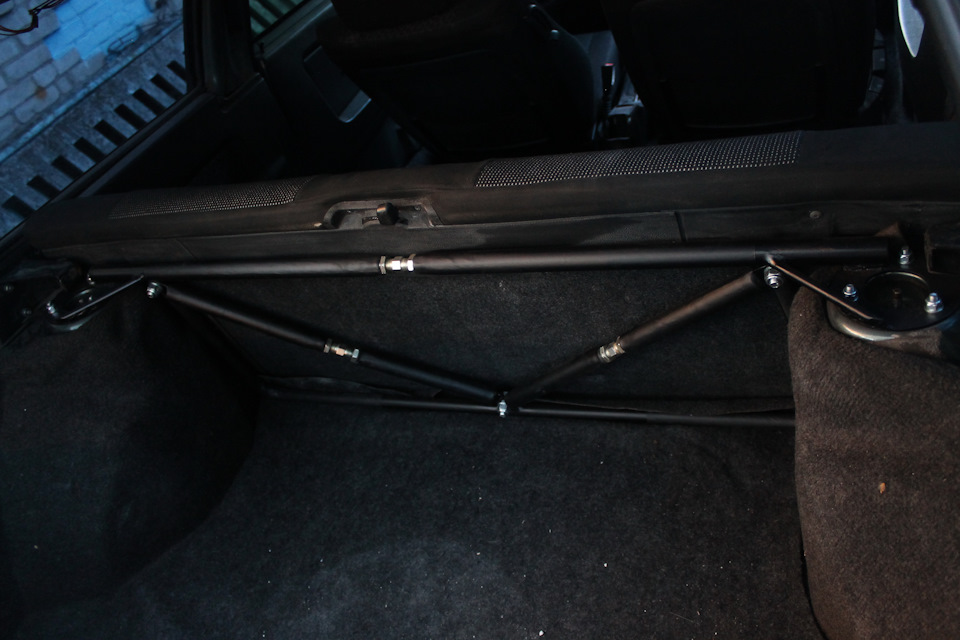

Після того як все було готово, весь набір труб пофарбувався, одяглася термоусадка куди можна було одягнути (нібитотравмобезпечно стало)) і знову пофарбувалося. Кажу відразу зтермоусадки фарба не злазить, дряпається так само як і саматермоусадка. Фарбується в 1 шар, перевірено вже не один раз, алетрохи в іншій галузі. З горизонтальної, хоч і жорсткості додалося, може почала підвіска працювати)
Список металу:
1.Сгони рульових тяг таврію - 3 шт
2. Труба 3/4 (27мм) - 2 метри
3. Труба 1/2 (22мм) - 2 метри
4. Майданчики розпірки, круги 3 мм діаметр нар 115 внутр 57 мм
5. Шпильки опор стійок - 6 шт
6. Гайки та шайби М8 - 6 шт
7. Болти, гайки, шайби М12 - 3 шт
8. Термоусадка
9. Пластини 70*100*5 мм - 2 шт
Коментарі20
Скільки буде коштувати у вас замовити таку розпірку?
Привіт) виходить П-подібна труба до самої розпірки теж на болтах кріпитися?
Так, до горизонтальної. Знизу кріпиться замість ременів.
Спасибі)
Ще б нижню частину закріпити до кузова
там же написано, пластини 5 мм прикручені до кузова. 4 фото. Звичайно вона не в повітрі висить)
олтична
Спасибі.
На замовлення зробиш таку? І скільки за ціною буде?
Далеко. Ділов то на пару вечорів, спробуй сам, підкажу чим зможу.
Якщо будуть питання відпишу в личку)
Гарно виглядає! ЯК заводська прям! А полиці в багажнику з панельками під динаміки немає взагалі, або просто не поставив на фото?
Боковухи знялися ще коли міняв ляду і думав далі займатися машиною. Хочу скоро продовжити.
Круто. А чому термоусадка, а не фарба?
Фарба - термоусадка-фарба. Все написано
Деніс, тобі вчасно відкривати власне виробництво! Я на повному серйозні))Якби не підсилок за спинкою задньої сидіння, замовив би тобі такий для Лупоокого.
)))
До речі, індивідуально для Вас, можна виготовити розпірку зі змішуванням на 6 см для того, щоб помістилися підсилювачі)
Деніс-Кастомс - звучить!))) Я обмірковував цей варіант. Дуже складно здійснити, тому що там все закрито. Доведеться пиляти панелі, робити отвори в нижній частині. Сумнівна витівка. Краще все-таки ставити таку розпірку, коли багажник не захаращений та...
Ну і заморочився ж ти)))
