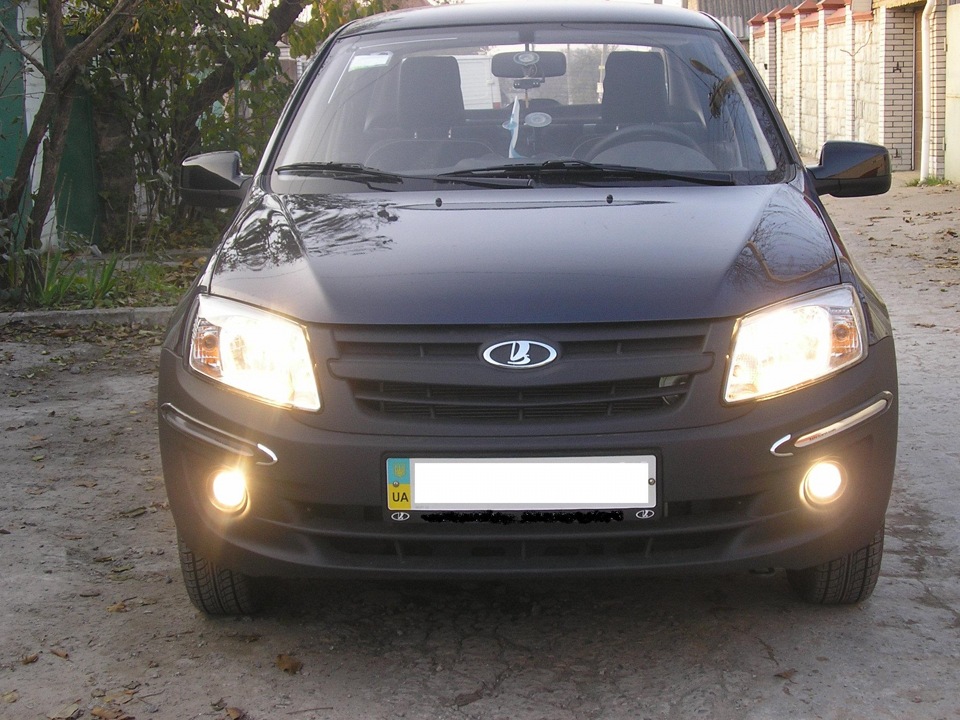

Хотів би я подивитися в очі тому конструктору, який пошкодував 10грам пластмаси в бампері стандарту для стійок ПТФ! Через це процесустановки був 2х денним з неймовірним я б сказав витонченимзастосуванням технічної думки!
На жаль ті емоції, які мене тоді відвідували, проф фотографуваннявідвели на другий план, тому щось спробую компенсувати словами, ащось фотоми.
Отвори під ПТФ в бампері, висвердлював, потім обробляв великимнапилком, потім доводив шкірочкою що б не було "ялинки", потім здюралю вирізав пластину в якій було повторення отвору в бампері підПТФ. І ще до неї приклепував 5 кронштейнів.Двоє з них для кріпленняза нижній болт підкрилка і одне кріплення за внутрішню частинубамера в районі повітроприймача.Остальні три кронштейни длякріплення фари.Поскільки фігури дуже складні то спочатку всевирізав з картону потім переносив шаблони на лист дюраля. Вискажете, що дарма я так, Ось вирішували цю проблему за допомогоюепоксидки. Вирішували бачив, але щось у мене недовіра до епоксидкиі все тут. Схема включення ПТФ через реле. Для включення задіявкнопку задніх протитуманних фар. Зручно тепер при включенні ПТФвисвічується символ на приладці. І при цьому не ліз я в проводку, алише під'єднав обмотку реле комутації ПТФ до проводу задньогопротитуманного ліхтаря, що йде до лампи. Знімаємо МКС (модульуправління світлотехнікою) - 1 саморіз. Ззаду МКС знаходитиметьсяроз'єм — колір дроту дивимося за схемою на фото Мінус один, ПТФпрацює тільки з ближнім і далеким. Хоча не проблема. Як менінабридне це розберу МУС перероблю. Вас проінформую природно, що іяк.

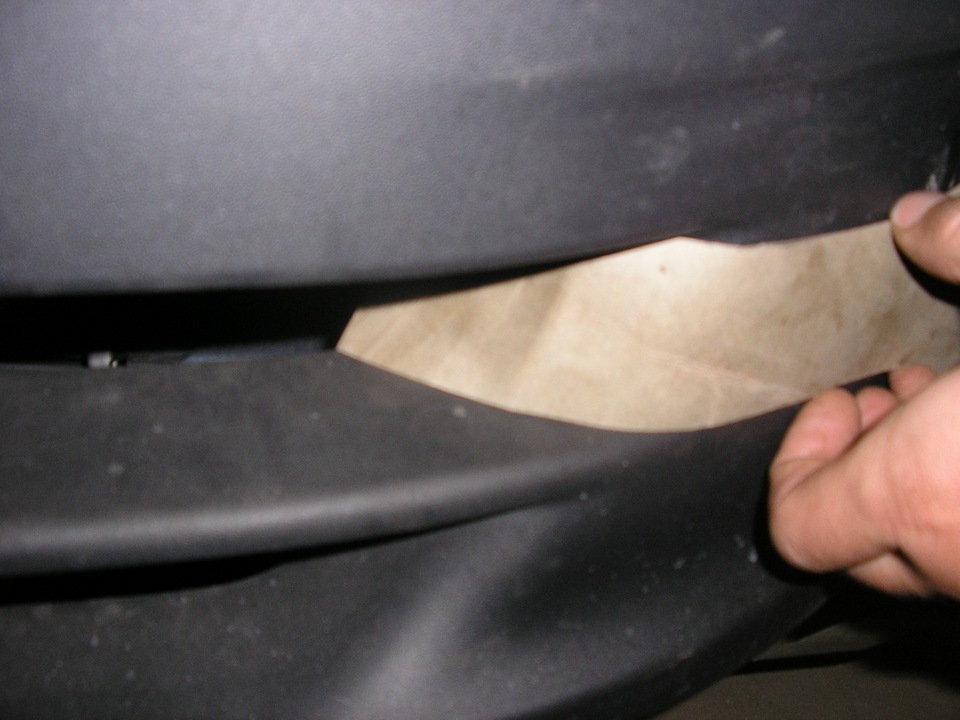

Фари ПТФ найпростіші Китайські. У будь-якому випадку на трасі це "витратники", тож особливо не парився. Реле купив із запобіжником +колодка. Силовий провід вивів безпосередньо на АКБ. Все вклав угофру. Якщо немає бажання, щоб світився задній (червоний)протівотуманний ліхтар під час користування передніми ПТФ, виймітьз плафона лампочку. На численні прохання викладаю фотки лекала зкартону. Хлопці, не ображайтеся, що не хочу бампер скинути, реальнобампер знімати гіммор - я номер прикрутив не на шурупи а на болти -гайки ловити з боку радіатора це циркове мистецтво, а самі знаєте, що під номером два болти кріплення бампера ))))<

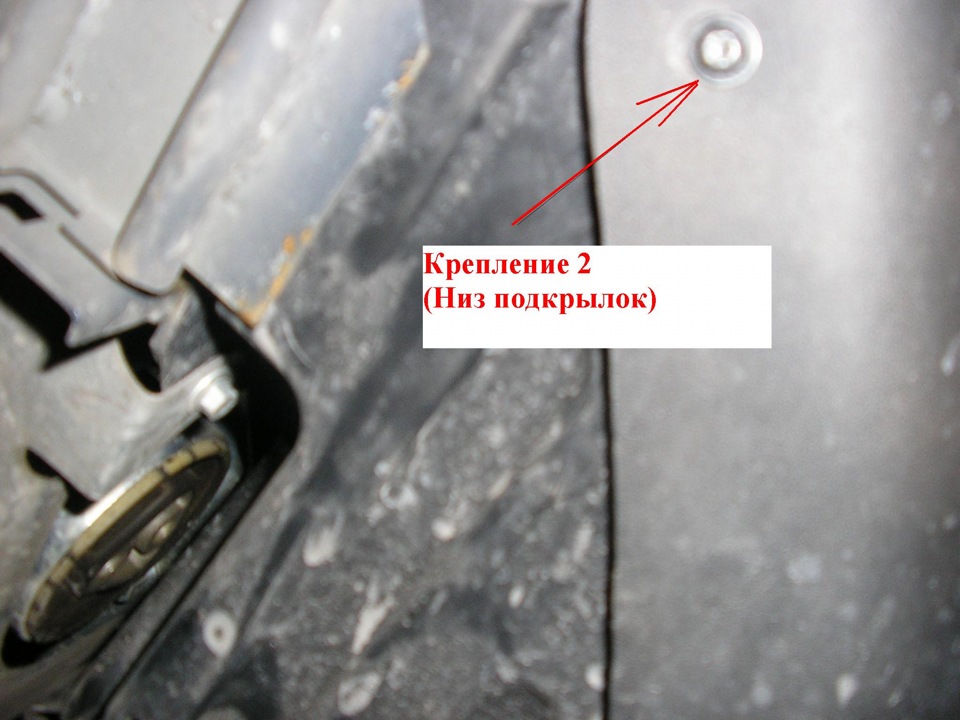

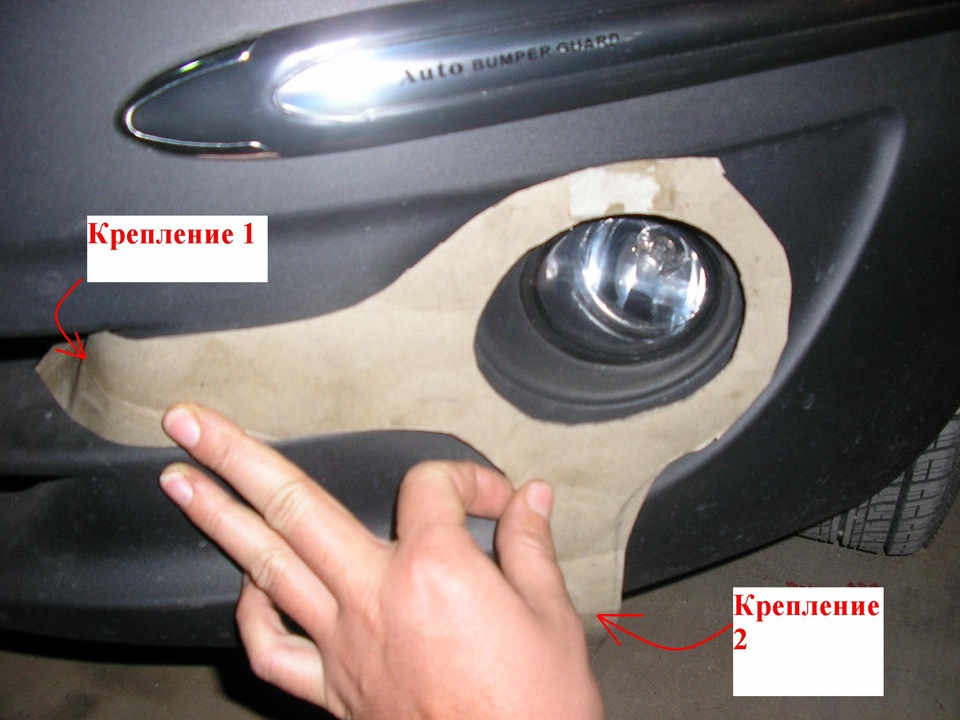

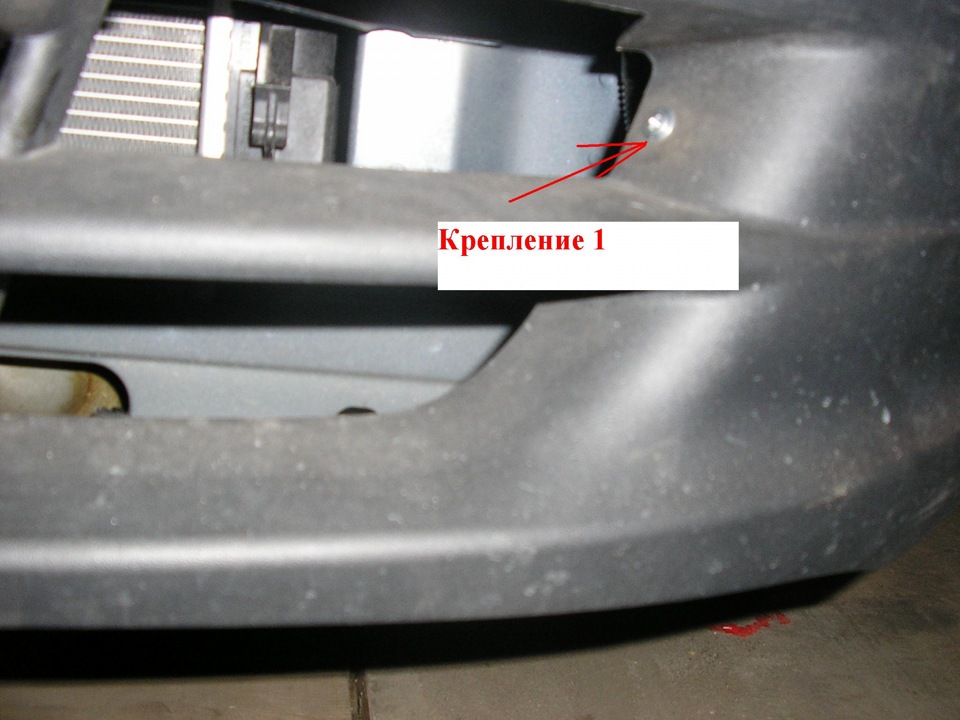

Загалом у справі. За лекалом у мене були зроблені з дюралю "окуляри" 2 шт (дзеркально вирізати треба їх), дуже точно вигнутіза внутрішньою формою бампера.Мають дві точки кріплення, див пофотках. Далі до цих окулярів приклепані куточки, які в свою чергузроблені так, щоб фари кріпилися до них без натягу і в штатніотвори.
Коментарі19
Повністю згоден, щодо конструкторів та жлобської економії!
Здрастуйте. К1 я так розумію реле? Якщо так, то чи підійде з набору для підключення пріори? І якщо все-таки так куди підключати 85 і 30 контакти? Заздалегідь дякую
Хочу поставити окрему кнопку, запитати її від замку запалювання і що б при включенні туманок спалахувала лампочка в приладку, поки за схемою не розібрався де провід від МУСа прокладений до приладки для інформування про включення передніх туманок? сум...
Як варіант купить блок керування освітленням з кнопкою під передні ПТФ
Велике спасибі за ідею як закріпити туманки. Я шкірі коли зняв бампер тоді тільки побачив що там немає ніякого кріплення туманок, я теж хотів би глянути в очі цьому конструктору, але я мало змінив кріплення, не зню поки як викласти фотояк я зробив , ...
Добрий вечір, а можна і мені лекало?
Так ще бампер не знімав. робив все на око тому і розмірів до ладу немає,
підкажіть, я взагалі в електриці не сильний тим більше в схемах, якого кольору провід на мус до якого треба підключатися? як потрапити в сало цьому дроту що треба підключати?
Так на схемі кольору позначені! Зніми ізоляцію на ньому і зроби скрутку. Потім Ретельно заізолюй
К1-обмотка реле, Fu1-запобіжник
Цікаве рішення! Як відчуття від їзди з ПТФ? Щодо епоксидки не підкажете посилання? Попадалося десь на драйві, ніяк знайти не можу.
Дякую =)
а що в тебе багажник з кнопки відкривається?
У мене теж з кнопки відкривається і з брелка сигналки. Зробити це дуже легко і в експлуатації зручно, особливо взимку.
нехай відкривається я вже про це написав у борт журнал-читай
що означає лише під'єднав обмотку реле комутації ПТФ до проводу, що йде до лампи заднього протитуманного ліхтаря і де провід цей знайти?
знімаєш МУС (модуль управління світлотехнікою) - 1 саморіз. Ззаду МУС знаходиться роз'єм - колір дроту дивись за схемою на фото.
Привіт. Якщо зможеш, то сфоткай як кріплення зробив. Теж хочу собі поставити.
навесні бампер зніму. тоді в реалі цей колгосп сфотаю. Можу перефотати лекало цієї фігні з картону - це можу зробити швидше)
