Саб кодато збирав у Копійку)

Було справу збирав у копійку активний саб (з вбудованимпідсилювачем) дістався на кулі динамік 12" і пішла робота ... Качаввідмінно! 2х літрова пляшка пива буквально злітала з даху ... Вблюбик думаю робити звук самостійно але трохи за іншим принципом... Це нібито передісторія ... Динамік був взятий Fusion Encounter12in 400w Sub EN-SW12ES
Параметри:
Max Power Rating (Watts):400 RMS Power Rating (Watts):200 CoilHeight (Hvc):20 Compliance (Cms):321.2 Cone Area (Sd):53.1 DC CoilResistance (Re):3.6 Electrical Q (Qes):0.305 Force Factor(Bl):15.56 Free Air Resonance (Fs):24.14 Frequency Respon Impedance(Nominal):4 Linear Excurson (Xmax):6 Mechanical Excursion (mm):23Mechanical Q (Qms):2.78 Moving Mass (Mms):135.317 Magnet Structure(Oz):47 Sensitivity (dB) (1W/1M :89.6 Total Loudspeaker Q(Qts):0.275 VAS (L):128.6 VAS (CuFt):4.48
Попередній підсилювач на TDA 1562Q не пройшов краш тест і вигорівразом із платою))) було прийнято рішення поставитися до питанняпосилення серйозніше…)))

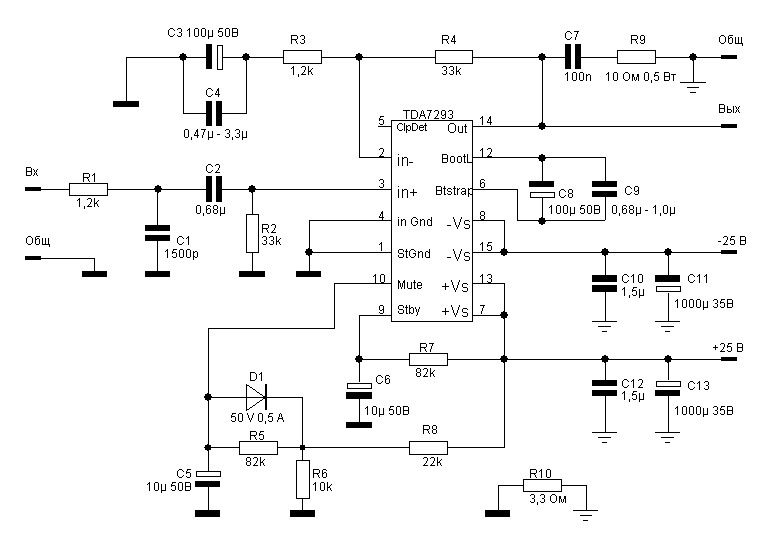

Основою нового підсилювача послужить мікросхема TDA 7293 зномінальною потужністю 100W
Святослав Фіногенов

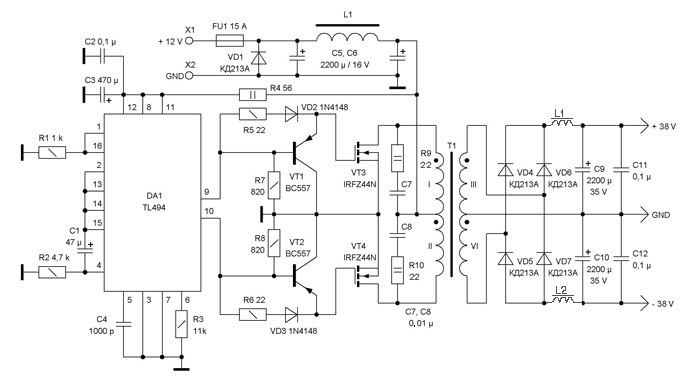

TDA 7293 живиться від двополярної напруги 76 вольт, з'явиласянеобхідність зібрати перетворювач з 12 вольт +- 38вольт. Серцемперетворювача є генератор імпульсів, побудований на мікросхеміTL494. Напевно найважчим у перетворювачі є правильне виготовленнятрансформатора, оскільки від нього залежить працездатність блоку вцілому. Мій транс намотаний на феритовому кільці марки 2000НМрозмірами 40*25*11. .

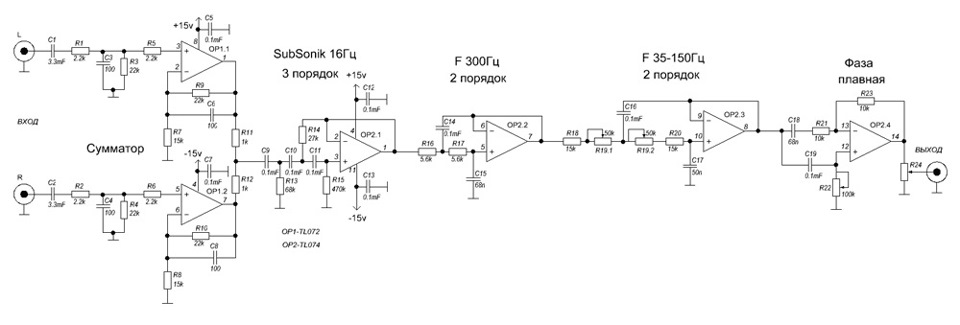

Оскільки саб один, то він повинен відтворювати НЧ складові з обохстереоканалів, тому на вході стоїть суматор, який підсумовуєсигнали обох каналів в один єдиний. Після цього сигналфільтрується, відрізаються частоти нижче ніж 16Гц та вище ніж300Гц. Потім регулюючий фільтр, який обрізає сигнал від 35Гц до150Гц.І на виході плавний регулятор фази для кращого узгодженнясаба з акустикою та регулятор гучності.

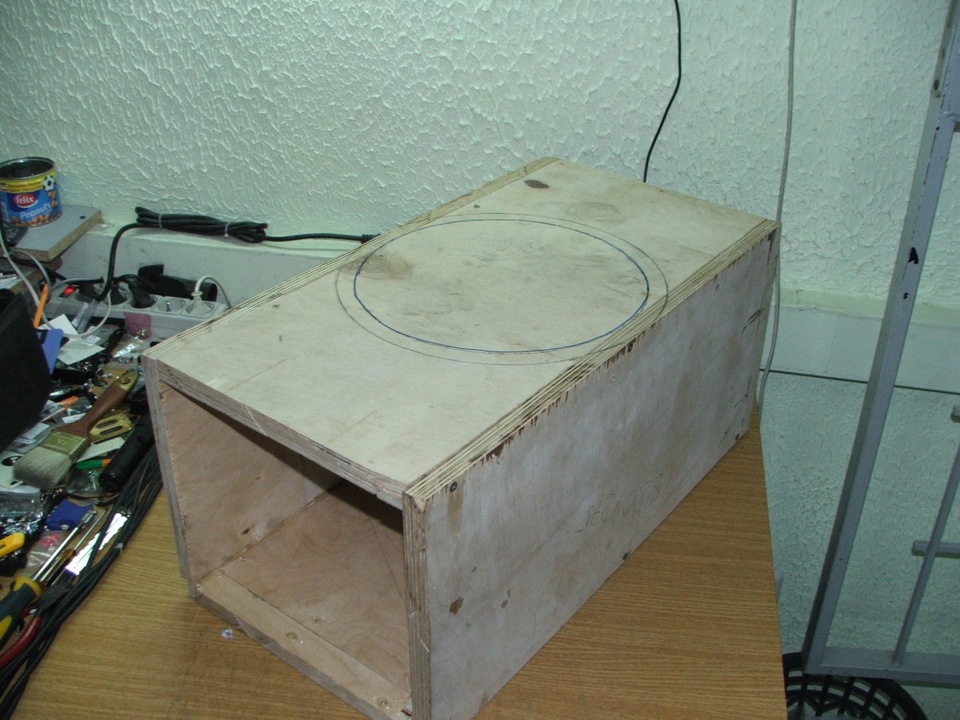

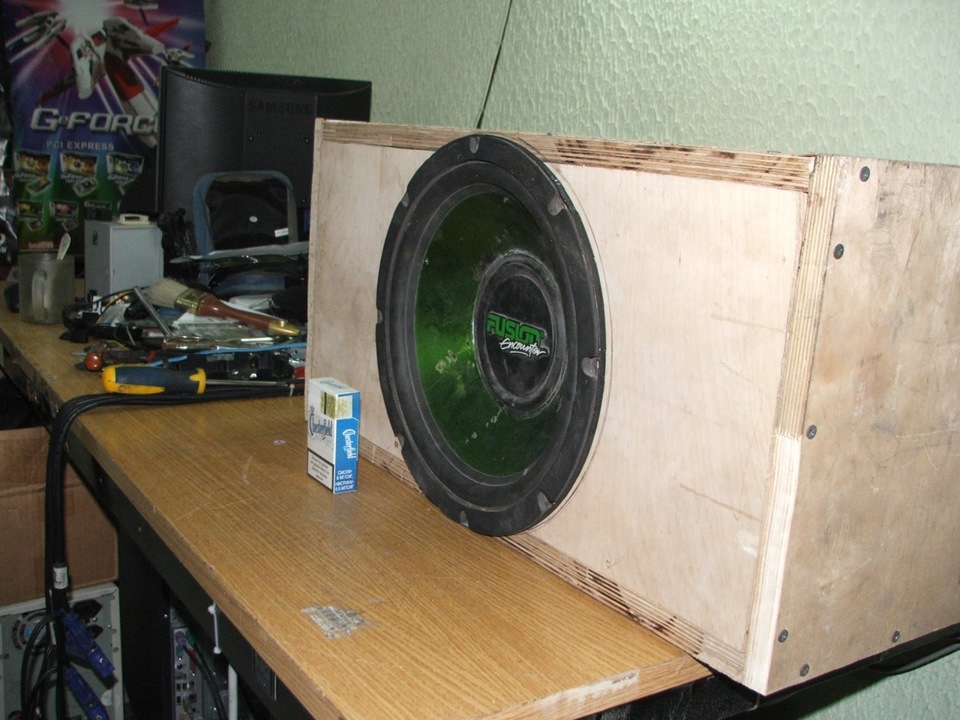

ось і результат!
