Привіт!
Нарешті дістався і до ліхтаря заднього ходу.

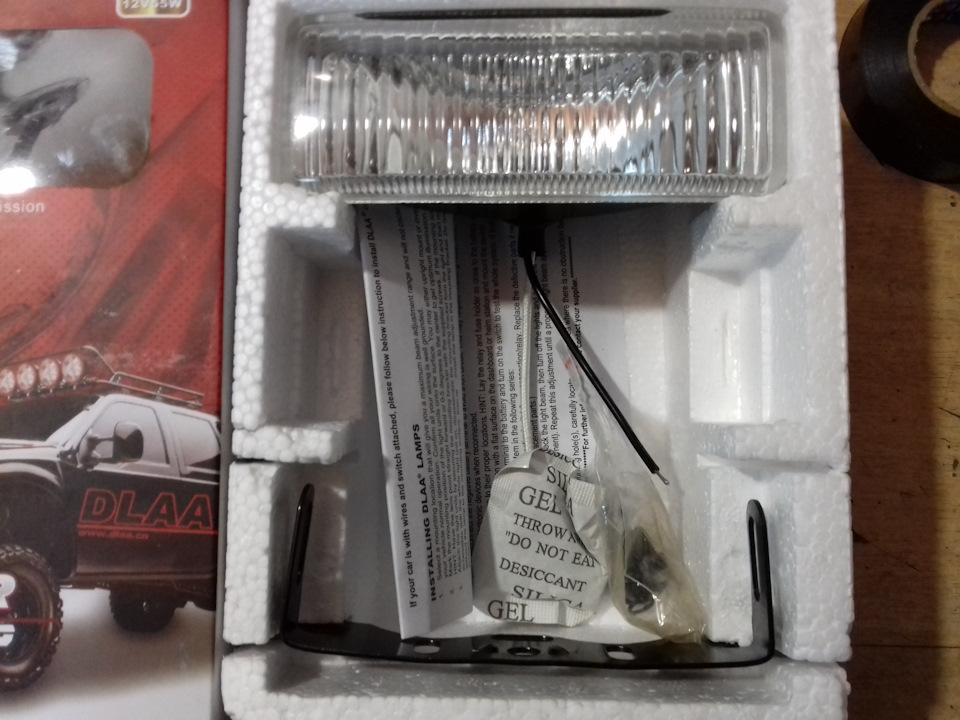

Все почалося ще пів року тому, як я вже писав раніше (https://megadriver.org/p1364736-bolse-sveta ) якийсь чувак купив на "четвірку" комплект туманок, одну поставив на задній хід, а другупродав мені за копійки.

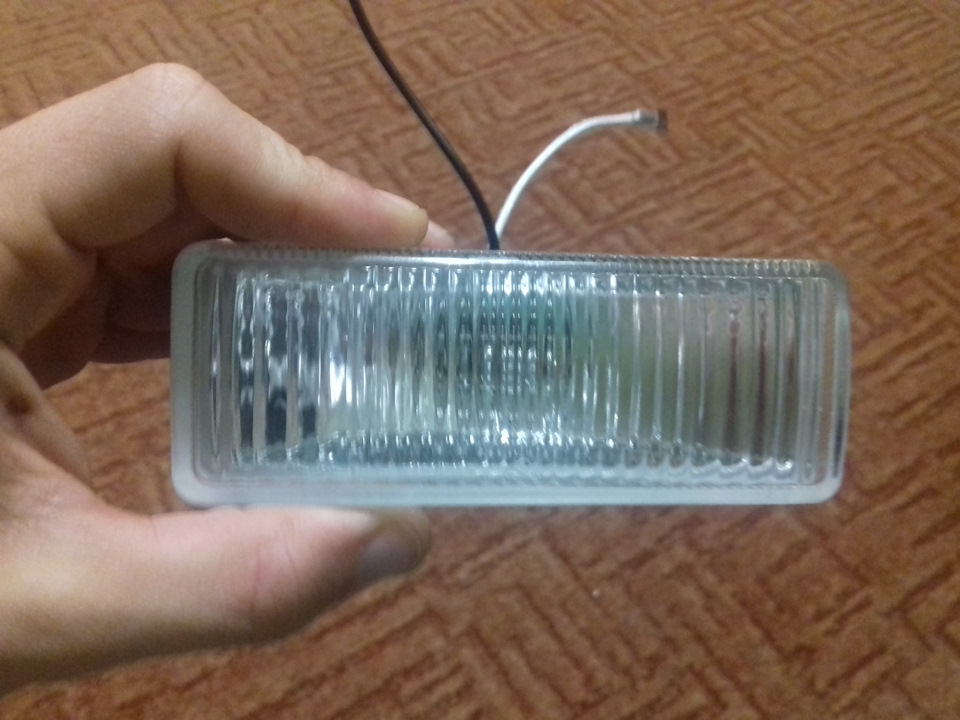

Ось такий малюк
Тепер до встановлення:

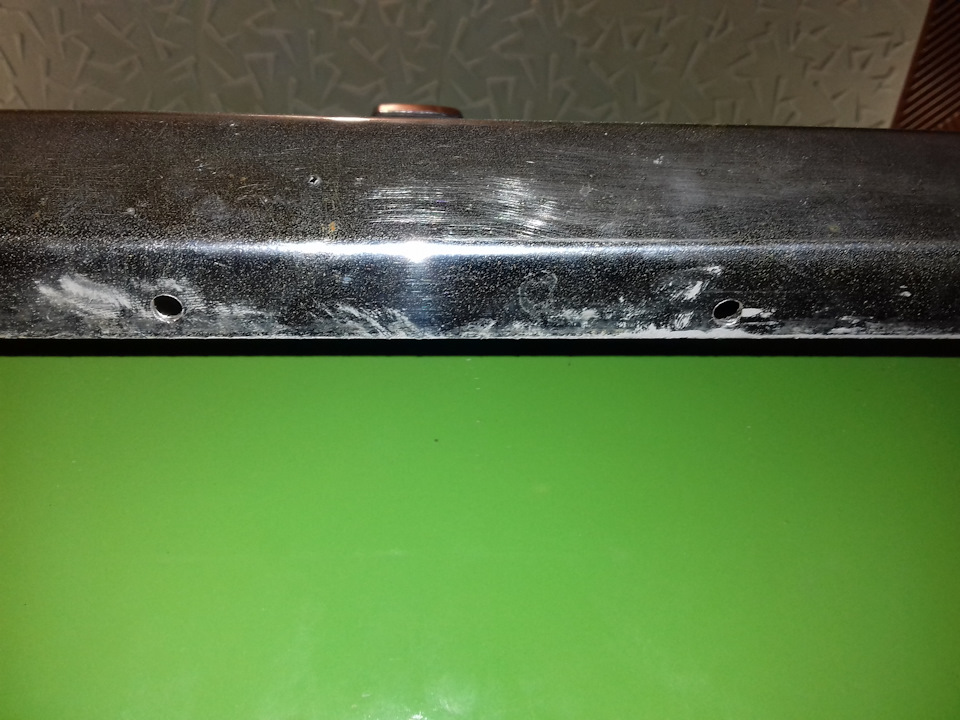

Відмітив — просвердлив

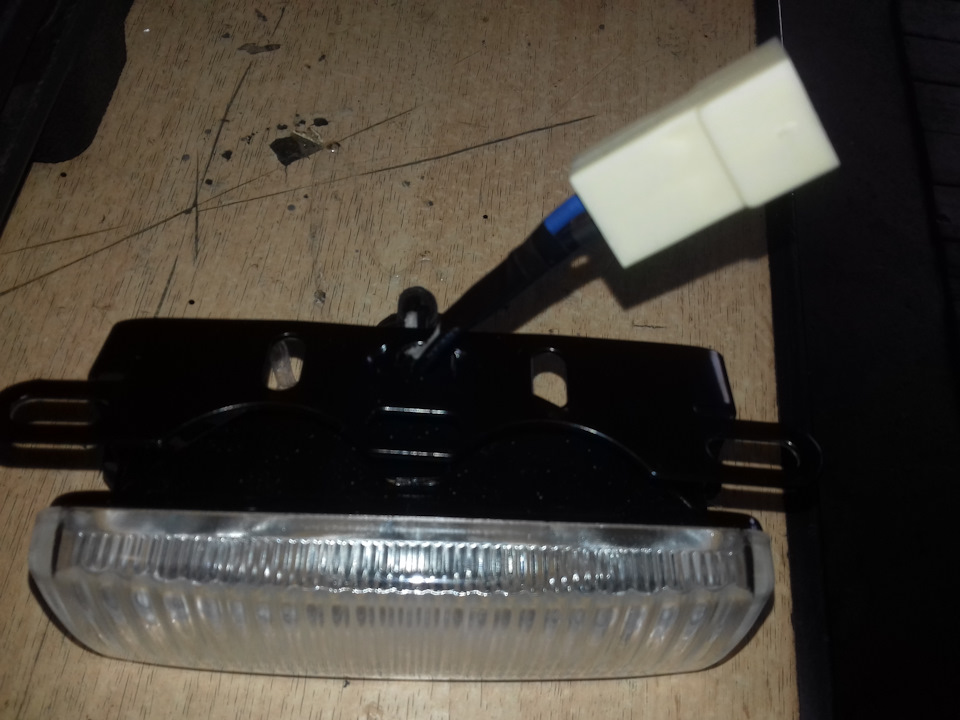

Проводи на ліхтарі у колодку

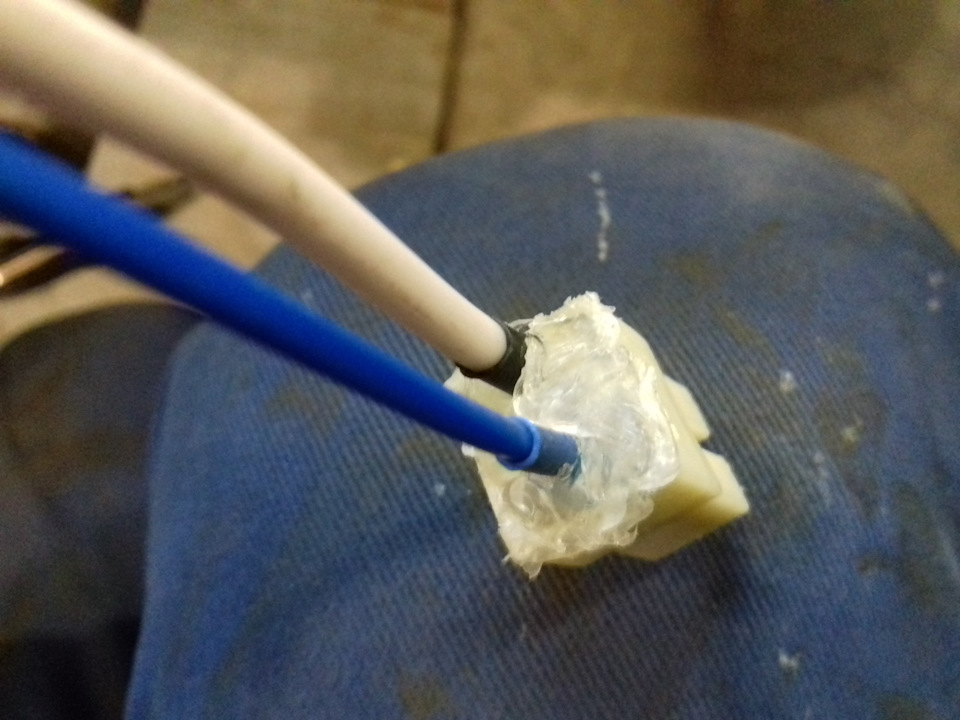

Основні дроти теж у колодку.Для герметичності залив гарячимсиліконом
Перевіряємо — все гуд
Ліхтар можна прикрутити
Думал-думав, як би завести дроти і до мене дійшло!
Вздовж бампера
І в отвір у крилі, яке прої.Л закласти маляр-штукатур
Масу залишив тут же, а харчування провів уперед під килимом.
Ось так виглядає
Далі Знайшов стару, пошарпану заглушку на торпеду і вирізав підкнопку:Робив відразу під дві кнопки Задній хід і туманки Заглушкупофарбував тій а фарбою що і диски
І підключення через реле з вбудованим запобіжником.
87-й контакт - споживач.
30-й контакт - + від акумулятора./>
86-й контакт - маса.
85-й контакт - на кнопку.
Кнопку запитав від блоку запобіжників - 9 -й контакт (при вимиканнізапалення — відключається)
Коли доробив, на вулиці саме стемніло, тож одразу ж перевірив іналаштував.
Валіт відмінно. Тепер навіть у темряві можна паркуватися подзеркалах. По хорошому потрібно було робити все не через кнопку, а "жабку" на КПП, але я її тупо не міг знайти. Навіть сперечався зпередплатниками, що на моїй коробці немає "жабки". Вже після того, як провів дроти, знову поліз у коробку передач. Виявилося, що "жабка" там є під 2-х сантиметровим шаром бруду. Коли відчистивпобачив, що на ній обламані контакти.
Коротше переробляти було очима лінь, так що залишив поки так. Умайбутньому можливо перероблю.
З ким сперечався — перепрошую, був не правий 😳
Поки все тут. Далі буде)) удачі Вам та рівних доріг!
Коментарі20
О, такий же точно стояв. Світив відмінно, але все ж таки поставив рідний - радянський)
Тлумачному тепер)
І в цей отвір вставляється гумка з діркою, щоб не різати дроти
Там у панелі посеред ліхтаря заднього ходу свердлиться дірка і з лівого боку заднього крила через нішу запаски йдуть на нього дроти так зроблено заводом
Охоче вірю, але моторошно не хотілося свердлити дірки, тим більше в крилі вже була готова. А ось гумку я туди прої… забув поставити
Так було ЗАДУМАНО КОНСТРУКТОРАМИ Ваза щоб там а негде бути в іншому місці була дірка
У мене на минулій машині в коробасі навіть дірки під датчик заднього ходу не було. Тупо виливок у корпусі.
Так я теж думав що датчика там немає. І сміливо сперечався з хлопцями. А потім викруткою бруд відколупнув і виявилося що він там є ... незручно якось)))
Так провід можна було кинути через отвір у середині заднього фартуха, чи ні?!
Нема там отвори і до речі ніколи й не було)))
А ось фото моєї жиги, рідний фартух
Прикольно.
А на новому фартуху, звичайно, немає такого
Так річ у тому, що задній фартух не змінювали. Мій дід взагалі по кузову нічого не робив. Двигун тільки, і те віддавав місцевому майстрові.
Дивно тоді, що самовільно щось висвердліно?)
Можливо. У sukhumchanin77 теж висвердлено
Мабуть із заводу робили
А у тебе 2102 чи 21021? Або 21023?
У документах 2102
Хто сказав висвердлено?
