Через велику кількість бруду в бачку було прийнято рішення провестиремонт Головного Гальмового Циліндра.
Всі манжети були в поганому стані. Для ремонту згідно з каталогомAUTOFREN був підібраний ремкомплект D1770.

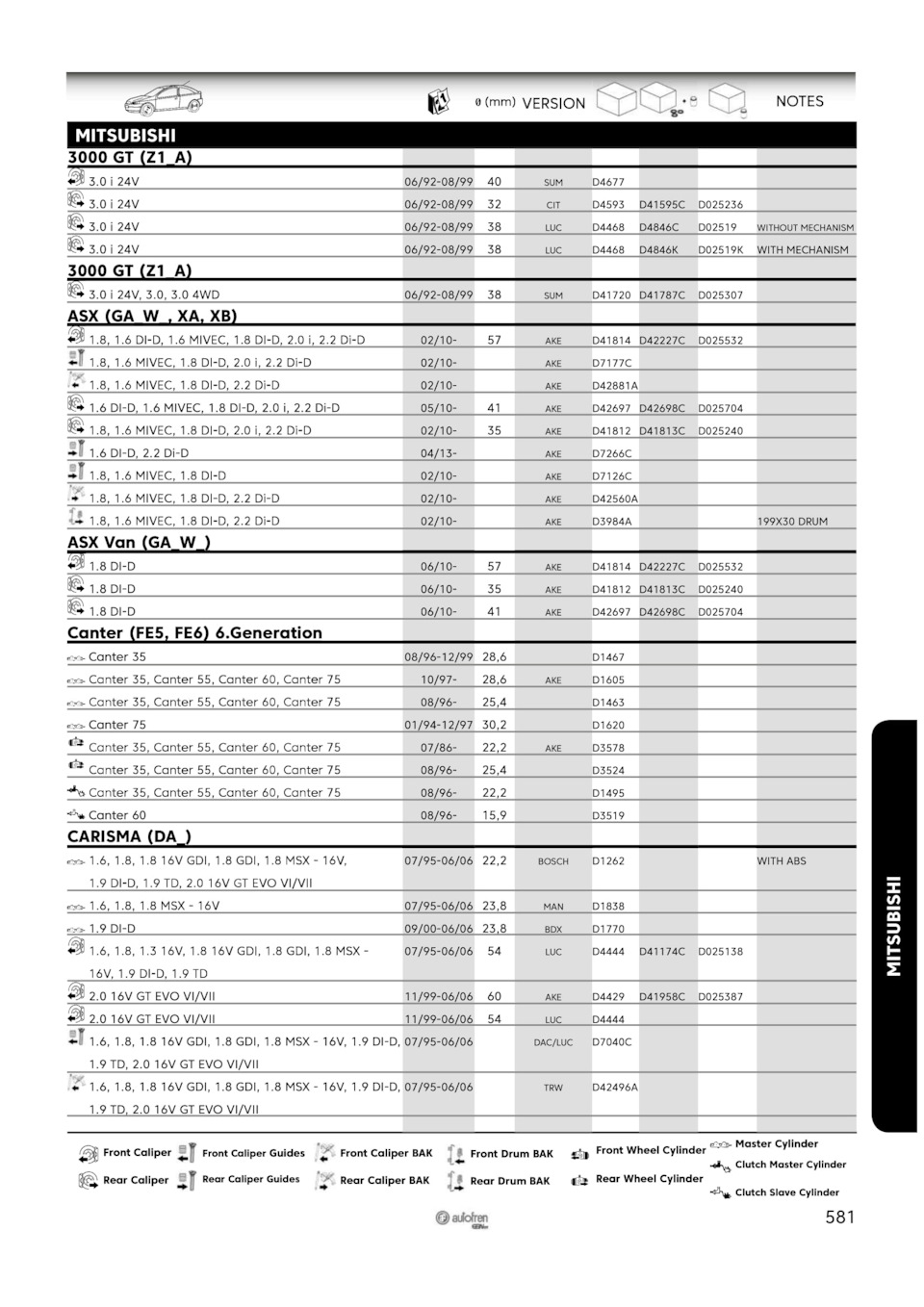

BRAKE CATALOGUE 2019 AUTOFREN

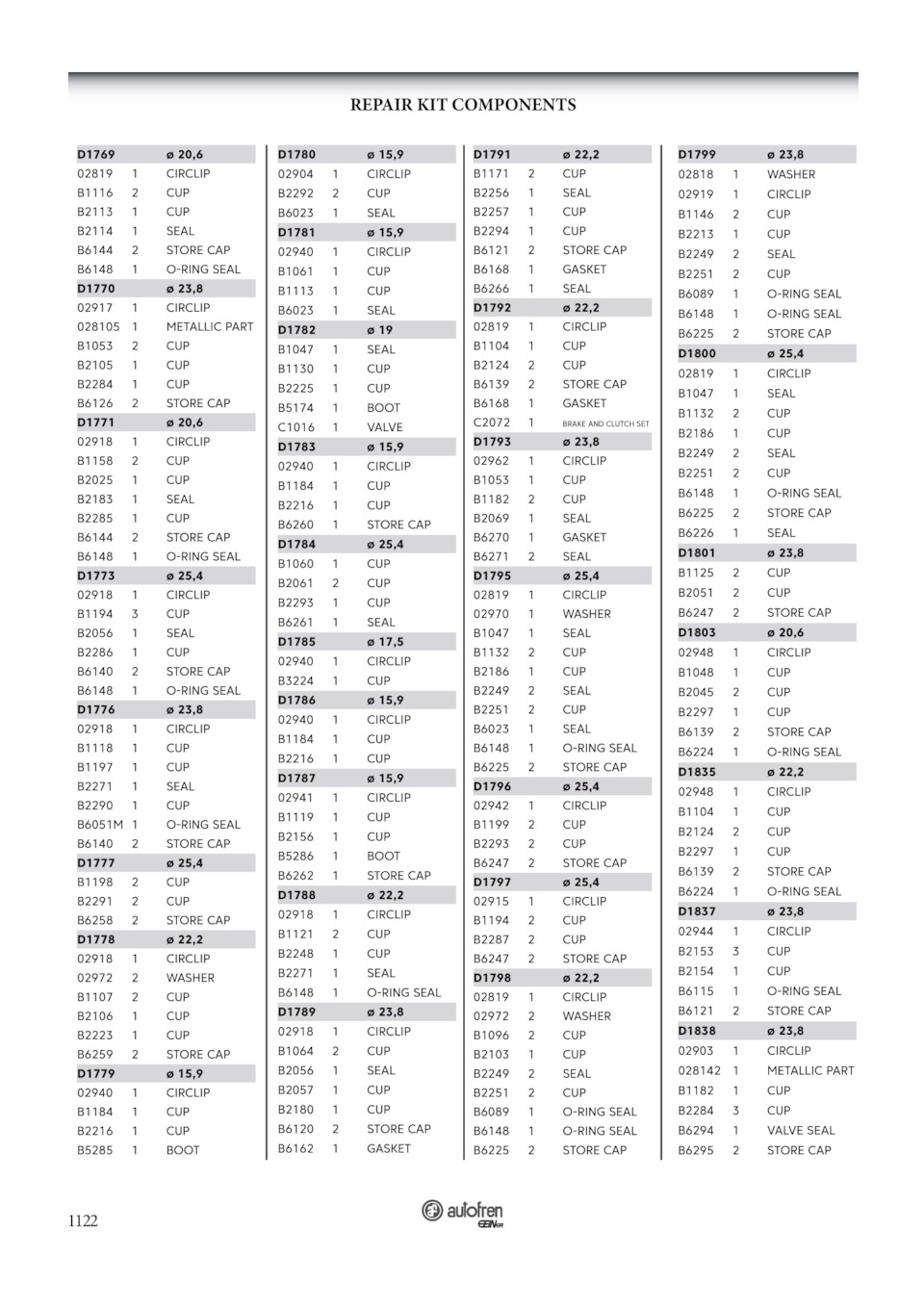

У документі peces clasificadas por figura 2019 дивимося ескізи тарозміри манжет (номери ескізів дивимося в BRAKE CATALOGUE 2019AUTOFREN в розділі набору ремкомплекту)
номера ескізів манжет

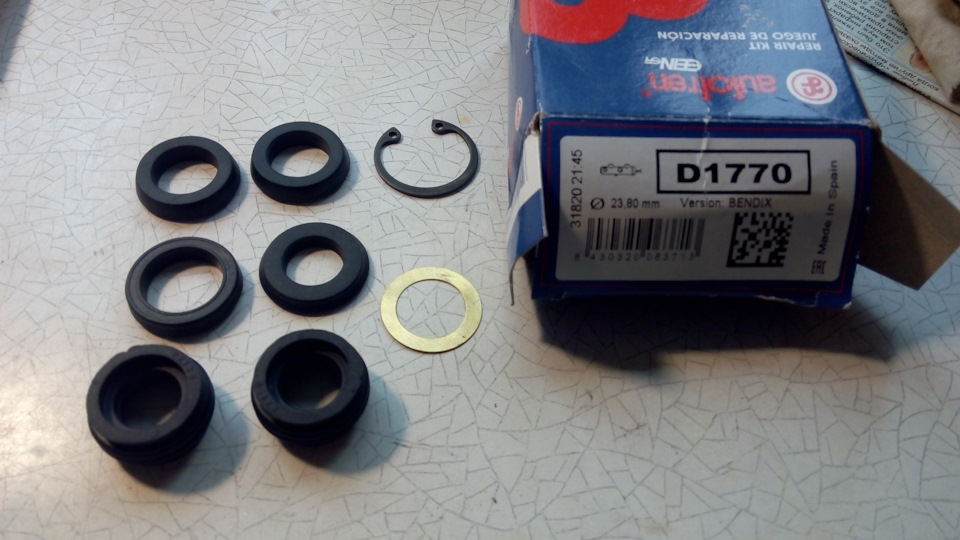

вміст ремкомплекту

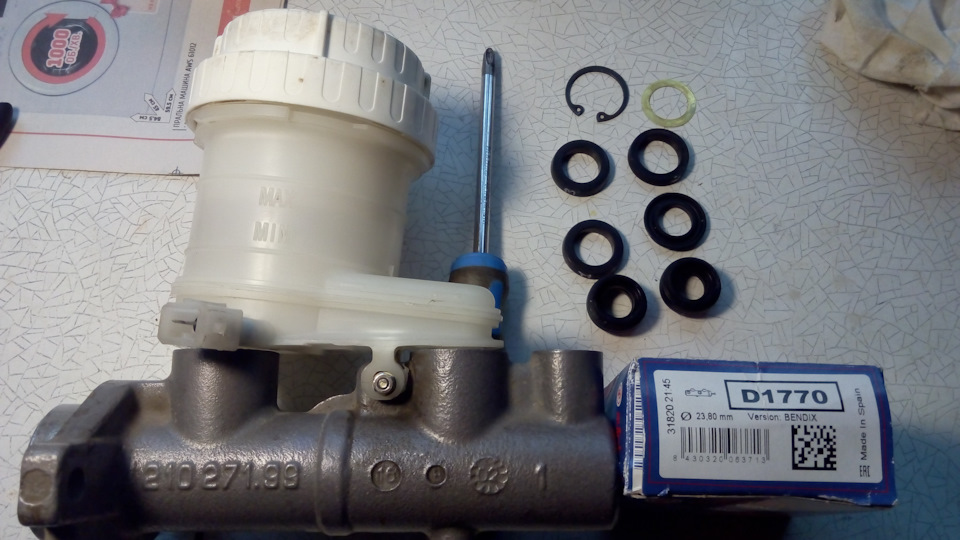

ГТЦ MR475280 (BOSCH 210 271.99 23.8мм)
Для того, щоб розібрати ГТ, для початку потрібно зняти бачок длягальмівної рідини, викрутивши стопорний болт (у мене він закис ідовелося висвердлювати) Будьте уважні, не втратите спеціальнушайбу.

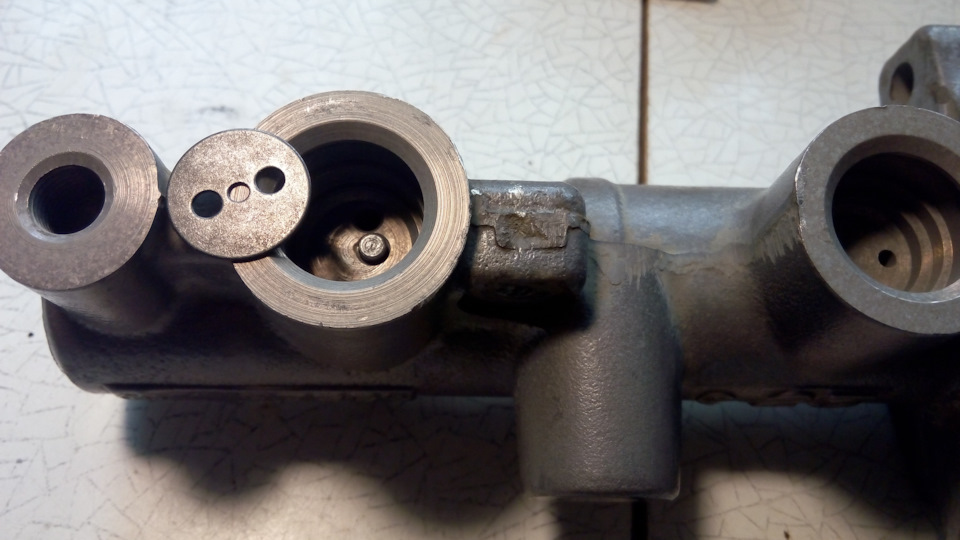

місце встановлення цієї шайби Далі необхідно зняти стопорне кільцеі акуратно вийняти перший поршень (я видавлював за допомогоюстисненого повітря, тому сам він виходити не хотів), потім беремофігурну викрутку і натискаємо на другий поршень, який залишився вциліндрі (його тримає шток, який стоїть під тією самою спецшайбою).
Ось так виглядають нутрощі ГТЦ
Ось так виглядають нутрощі ГТЦ
розташування поршнів і пружин
> Для того, щоб зняти пружину з поршня і не вирвати різьблення, який дістається з циліндра першим, було зроблено простий прилад зпідручних засобів. З обрізка профільної труби зроблено основу, вяку кріпляться дві шпильки. На шпильки одягається шматочок смужкиметалу, в якому просвердлені три отвори - два для встановлення нашпильки, закріплені в основу та один для доступу до болта. Загаломдив. Фото
фото пристосування в розібраному вигляді
загальний вигляд
з затиснутим поршнем
пружина стиснута і можна викрутити/закрутити болт
> Далі маркуємо манжети на поршнях і приступаємо до заміни
загальний вид поршнів
Складання проводимо в порядку, зворотному розбиранні. Не забуваємопромазати циліндр і поршні гальмівною рідиною перед складанням.
Далі фото без опису
Коментарі16
І в другій таблиці немає розписаного комплекту D1262(з яких частин складається комплект). Якщо є інформація за цим комплектом, скиньте будь ласка.
Все бралося з офіційного каталогу AUTOFREN, який знайшов у мережі. На жаль, на даний момент каталог у мене не зберігся
Здрастуйте. Підкажіть, 22,2 і 23,8 це діаметр поршня? Я ще не розбирав ГТЦ і поки не знаю який комплект мені потрібен але судячи з таблиці потрібен D1262 т.к з ABS, а у Вас D1770. поки не розбереш не зрозумієш який комплект потрібно брати?
Здрастуйте. 22,2 і 23,8- так це діаметри поршнів (або 22.2 або, як в моєму випадку, 23.8) Якщо у вас за каталогом стоїть ГТЦ MR 475280 (за каталогом BOSCH - 210 271.99), то беріть рем як у звіті. Якщо не знаєте, то на корпусі ГТЦ є номер і по ньому п...
Дякую. Номер на корпуї та діаметр все як у Вас, замовив комплект D1770. 👍🤝 PS а як ремкомплект(його якість) ходить?
А у мене не викручуватись гвинт під пружиною
Збирайте пристрій, як описано в пості і буде Вам щастя). Не просто так само я його вигадував)
У тому раз, зібрав, жодну не відвертається, гвинт вже злизало, хз навіть тепер що робити ((
Якщо зібрали пристосу і нею стиснули пружину і болт не вдається викрутити, то тільки акуратно висвердлювати капелюшок бота. Після без фанатизму нагріти поршонок (градусів десь до двохсот за допомогою будівельного фена) і викрутити залишки болту. Швид...
добрий звичайно варіант, тільки де потім новий гвинт(болт, шток) такий взяти
Підібрати в магазині металовиробів. Різьблення там начебто було стандартне.
А чому D1770? він же в каталозі для дизеля 1,9.
Там подивися на діаметр і скачай другий документ з ескізами. Походу в рестайли ліпили все підряд. Та й якщо уважно подивитися, то для машин з абс інші ГТЦ йдуть, а в мене абс стоїть.
Доброго дня, підкажіть на скільки ви вкручували гвинт? Якщо вкрутити до кінця, то приходить наступне - сама конструкція поршня пружина стає коротшою через це у штовхача який у вакуумі стоїть з'являється вільний хід в ході чого зад не прокачується і п...
Здрастуйте. Гвинт закручував до упору і злегка затягнув. Там ще є регулювання на штоку, який виходить з вакуумного підсилювача. Може там щось збили. Я розібрав і зібрав все у зворотній послідовності. Гальма прокачалися без проблем. з ABS. Ще й супорт...
Дякую що відповіли, завтра знову розбиратиму і спробую затягнути до упору як і ви, може в цьому причина 🤝
